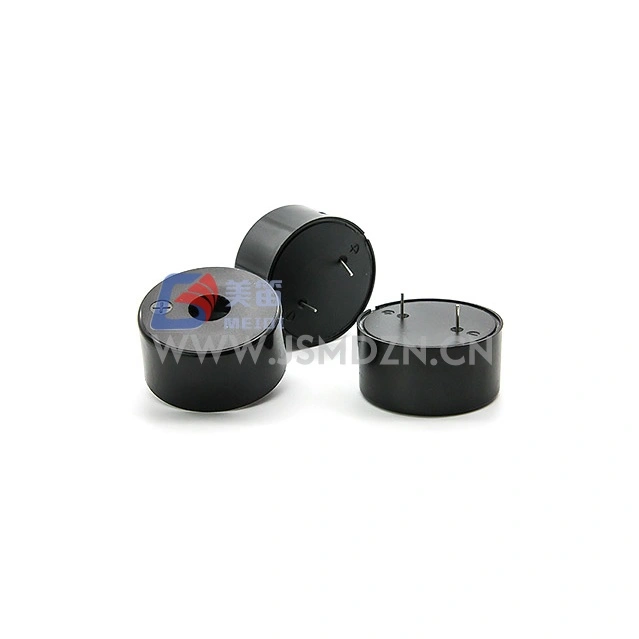

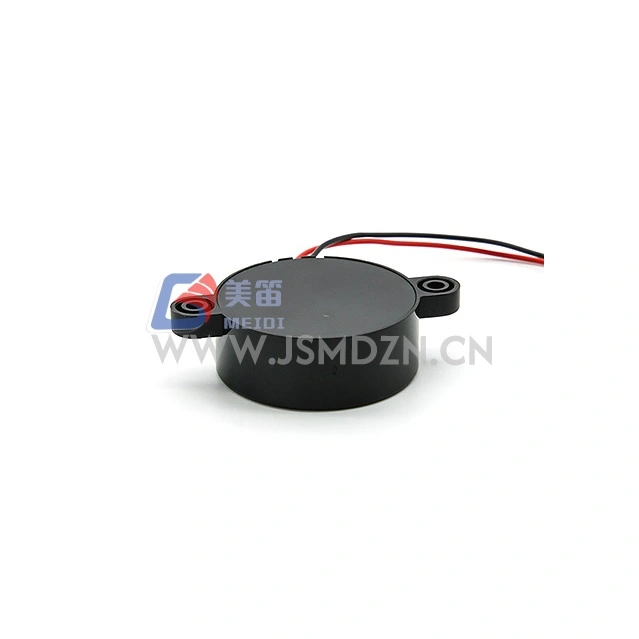

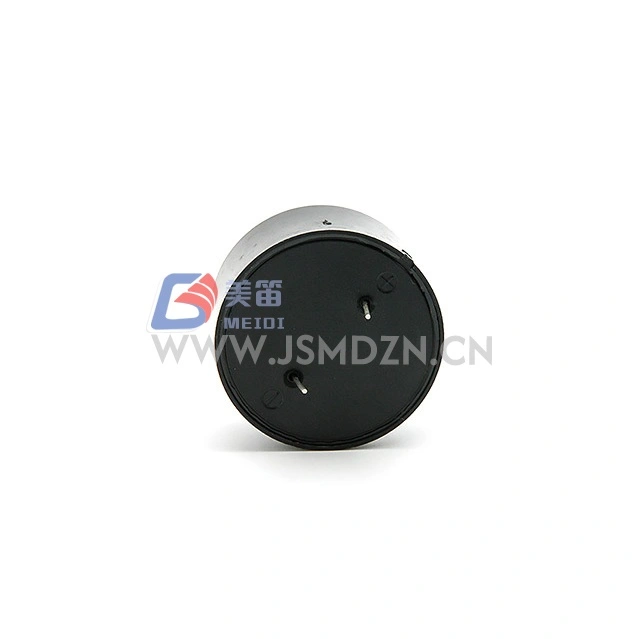

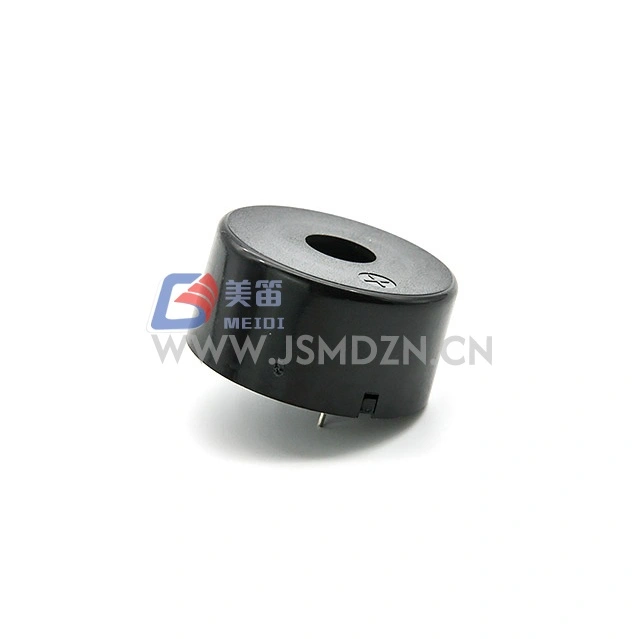

MEIDI HND-4020 3KHz Piezo Electronic Alarm är en elektronisk larmenhet designad för akustiska varnings- och varningsapplikationer. Den använder en piezoelektrisk givare som drivs av en extern fyrkantsvåg eller PWM-signal, vilket gör att systemdesigners kan styra tonfrekvens och mönster.
HND-4020 resonerar vid 3000±500Hz och producerar Min. 89dB ljudtryck vid 3Vp-p, 3kHz, 50% drift, uppmätt vid 30cm. Det breda 1~25Vp-p driftsområdet stöder olika drivkretsdesigner. Med en kapacitans på 30000±30%pF vid 1kHz och ett svart PPO-hölje passar detta elektroniska larm industri-, säkerhets- och processkontrollvarningssystem.
Extern drivenhetsflexibilitet — accepterar PWM- eller fyrkantsvågdrift för programmerbar tonutgång
3000Hz resonansfrekvens — fabriksinställd med ±500Hz tolerans
Brett spänningsområde — 1~25Vp-p driftområde stöder olika drivkretsar
Låg strömförbrukning — Max. 5mA vid 3Vp-p, 3kHz, 50 % drift
PPO-hus — svart PPO-material för termisk och mekanisk hållbarhet
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektroniskt larm | — |
| Märkspänning | 3 Vp-p | Per testförhållanden |
| Driftspänning | 1~25 Vp-p | Drivsignalens räckvidd |
| Resonansfrekvens | 3000 ±500 Hz | — |
| Ljudtrycksnivå | Min. 89 dB | 3Vp-p, 3kHz, 50 % drift, 30 cm |
| Märkström | Max. 5 mA | 3Vp-p, 3kHz, 50 % drift |
| Kapacitans | 30 000 ±30 % pF | Vid 1kHz |
| Driftstemperatur | -20℃ ~ +70℃ | Kontinuerlig |
| Förvaringstemperatur | -30℃ ~ +80℃ | Icke-fungerande |
| Yttre mått | Φ39,5 × 26 mm | Endast kropp, per måttritning |
| Monteringshålsavstånd | 18 mm | Per måttritning |
| Nettovikt | Ca 15 g | — |
| Material för hölje | PPO | Svart |
| Miljööverensstämmelse | RoHS | — |
Externa enhetslarmsystem — utrustning med en mikrokontroller eller drivrutin-IC som ger PWM- eller fyrkantvågsutgång
Varningar för industriella processer — fel- och farovarningar i styrsystem
Säkerhetspaneler — intrångs- och statuslarm som drivs av externa styrsignaler
Programmerbara larmsystem — frekvensmodulering möjliggör multiton och variabel mönsterutmatning
Allmän elektronisk utrustning — statustoner, felmeddelanden och operatörsfeedback
| Designkrav | HND-4020 fördel |
| Programmerbar tonutgång | Extern PWM-drivenhet möjliggör variabel frekvens och mönster |
| Bred spänningskompatibilitet | 1~25Vp-p arbetsområde rymmer olika drivrutinsdesigner |
| Lågt strömdrag | Max. 5mA vid nominella testförhållanden |
| Panelmontering | Φ39,5 mm hölje med monteringshål för chassiinstallation |
| Drivkretsmatchning | 30000pF nominell kapacitans för standard piezodrivrutinmatchning |
MEIDI tillverkar det elektroniska larmet HND-4020 under kontrollerade produktionsprocesser. Varje produktionsparti genomgår:
Frekvensverifiering — resonansfrekvenstest vid 3000±500Hz
SPL-verifiering — ljudtrycksverifiering vid 3Vp-p, 3kHz, 50 % drift, 30 cm
Strömförbrukningstest — Max. 5mA-kontroll under nominella testförhållanden
Dimensionell inspektion — Φ39,5×26 mm kropp och monteringshål layoutkontroll
Tillförlitlighetstestning — inklusive 96-timmars ordinarie livslängdstest, +80℃ lagring vid hög temperatur, -30℃ lagring vid låg temperatur, 48-timmars fuktexponering vid +40℃/90–95 %RH, 10-takts temperaturchock (+70℃↔-20,2m axlar), mekaniskt falltest, 1,2 mx, mekaniskt test
Produkterna är tillverkade med RoHS-kompatibla material. Kontakta MEIDI för detaljerad kvalitetsdokumentation och testrapporter.
1. Kräver HND-4020 en extern oscillator eller PWM-signal?
Ja. HND-4020 kräver en extern AC- eller PWM-signal vid eller nära dess resonansfrekvens på 3000Hz. Enbart likspänning kommer inte att producera hörbar utsignal eftersom det piezoelektriska elementet kräver polaritetsomkastning för att mekaniskt flexa och generera ljudtryck.
2. Vilken drivspänning och frekvens rekommenderas för HND-4020?
Källspecifikationen listar testförhållanden för 3Vp-p, 3kHz, 50 % duty fyrkantvåg. Driftspänningsområdet är 1~25Vp-p. För nominell ljudutgång, kör med 3Vp-p nära resonansfrekvensen.
3. Varför mäts SPL till 30cm istället för 10cm?
Källspecifikationen listar Min. 89dB vid 30 cm under nominella testförhållanden. Detta mätavstånd är en del av det definierade testvillkoret och bör användas vid jämförelse av akustisk effekt.
4. Vilken kapacitans har HND-4020 och varför spelar det någon roll?
Den nominella kapacitansen är 30000±30%pF vid 1kHz. Denna kapacitiva belastning bestämmer den ström som krävs från drivkretsen. Kontrollera att föraren kan leverera tillräcklig ström vid din växlingsfrekvens och spänning.
5. Vilka är monteringsmåtten för HND-4020?
Måttritningen visar en kropp i diameter Φ39,5 mm med en total höjd på 26 mm och monteringshål med ett avstånd på 18 mm från varandra. Kontakta MEIDI för den officiella mekaniska ritningen.
Kontakta MEIDI för tekniska datablad, applikationsnoteringar om frekvensomriktaren, frekvenssvarsdata eller OEM-konfigurationsdiskussion. Produktspecifikationer och kvalifikationsdokumentation är tillgängliga under ömsesidig NDA.
