En magnetisk aktiv summer är en kompakt ljudkomponent som genererar en ljudsignal från en likströmskälla, utan att någon extern enhetsvågform krävs. Den enda egenskapen håller summern i konstant efterfrågan på larm, kontrollpaneler, apparater, fordonsindikatorer, medicinsk utrustning och industriell utrustning - var som helst en designer vill ha en pålitlig ton utan att spendera en mikrokontrollerutgång eller ett drivsteg på det.
Den här artikeln förklarar hur en magnetisk aktiv summer fungerar, vad den är gjord av, var den används, hur man väljer en efter spänning, frekvens och ljudtryck, och hur den kan jämföras medmagnetisk passiv summeroch piezoalternativen. Varje angiven specifikation är hämtad från vår egen produktionskatalog snarare än uppskattad.

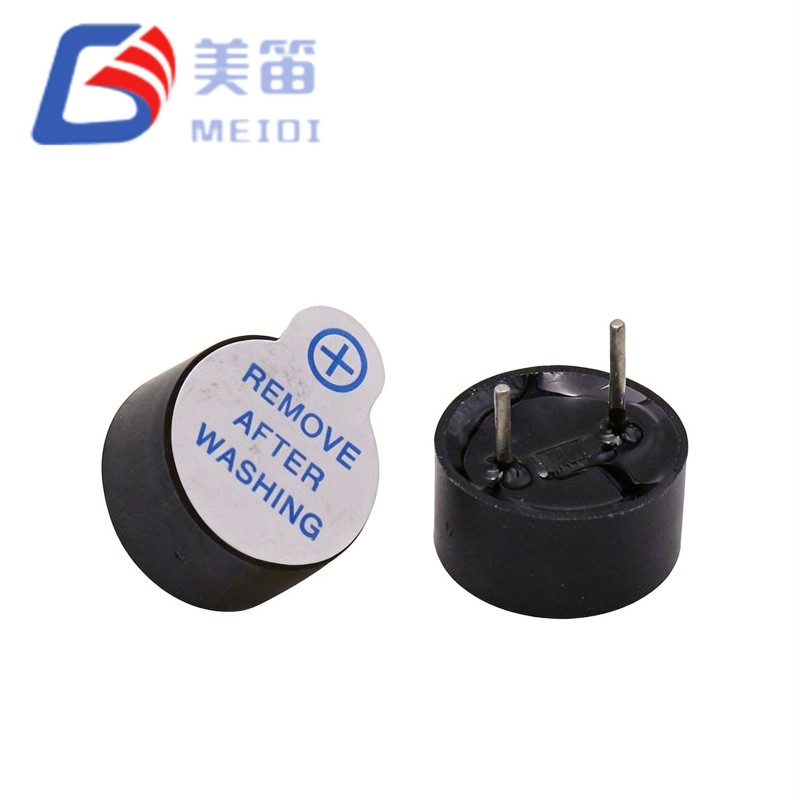

En magnetisk aktiv summer är en elektromagnetisk ljudkomponent som genererar ljud genom magnetiska vibrationer. Till skillnad frånpassiva summersom kräver en extern frekvenssignal från värdkretsen, innehåller en aktiv summer en inbyggd oscillator. När rätt likspänning har tillförts producerar den magnetiska aktiva summern omedelbart en kontinuerlig ton utan ytterligare kontrollkomponenter. Detta är anledningen till att den aktiva summern ofta är den enklaste ljudsignalen som en bräda kan bära, och varför den magnetiska summern förblir standardvalet för designers som vill ha ett pip utan förarsteg.
"Magnetisk" syftar på drivmekanismen - en spole, en permanentmagnet och ett stålmembran. "Aktiv" betyder att oscillatorn är inuti förpackningen. Båda halvorna av namnet har betydelse vid inköpsstadiet: den magnetiska konstruktionen anger tonkaraktären och strömdraget, och den aktiva designen ställer in vad värdkretsen har att tillhandahålla, vilket helt enkelt är en switchad DC-skena. Deelektromagnetisk summerfamiljen täcker både de aktiva och passiva versionerna av denna konstruktion.
Funktionsprincipen för en magnetisk aktiv summer är elektromagnetisk omvandling. När likström tillförs genererar den interna oscillatorn en elektrisk pulssignal. Den signalen passerar genom spolen och skapar ett föränderligt magnetfält, som interagerar med permanentmagneten och membranet inuti summern. Membranet rör sig fram och tillbaka under den elektromagnetiska kraften, och dessa vibrationer skapar tryckförändringar i luften - ljudet du hör.
| Arbetsstadiet | Vad som händer inuti |
|---|---|
| Strömingång | DC-spänning tillförs summerterminalerna — ingen vågform behövs |
| Signalgenerering | Den interna oscillatorn skapar periodiska elektriska pulser |
| Magnetisk omvandling | Spolen omvandlar pulserna till ett föränderligt magnetfält |
| Mekanisk vibration | Membranet dras och släpps av den elektromagnetiska kraften |
| Ljudutgång | Vibrationen utstrålar en hörbar ton, vanligtvis 2–4 kHz |
Eftersom oscillatorn redan är inne i komponenten behöver konstruktören inte generera en summerfrekvens alls. Det tar bort en timerkanal, en PWM-utgång och firmware för att driva dem, och det betyder att summertonen inte kan förloras till ett programvarufel. Avvägningen är fast tonhöjd: en magnetisk aktiv summer ljuder vid en frekvens, medan en passiv summer kan drivas med vilken tonhöjd eller vilket mönster den fasta programvaran än väljer. Välj mellan den aktiva summern och den passiva summern före layouten, inte efter den.
Att förstå den interna strukturen hjälper ingenjörer att matcha en magnetisk aktiv summer till ett prestandakrav, och det förklarar varför två summer av samma storlek kan låta ganska olika. En typisk del består av följande element.
| Komponent | Roll | Vad det betyder för köparen |
|---|---|---|
| Oscillatorkrets | Genererar pulståget som driver spolen | Fixar tonen; ingen extern enhet behövs |
| Elektromagnetisk spole | Omvandlar elektrisk energi till ett magnetfält | Ställer in strömdrag — vanligtvis 30 mA vid märkspänning |
| Permanent magnet | Ger det statiska fältet som spolen arbetar mot | Påverkar effektivitet och effekt |
| Membran | Vibrerar för att generera ljud | Storlek och material ställer in resonansfrekvensen och SPL |
| Hus och terminaler | Skyddar enheten och tillhandahåller fästet | Bestämmer fotavtryck, stiftdelning och tätning |
Resonansfrekvensen som skrivs ut på ett datablad är den mekaniska resonansen för det membran-och-hussystemet, och det är där den magnetiska aktiva summern är högst. Varje summer i katalogen mäts vid den punkten. Kör den långt från den punkten och uteffekten faller snabbt, varför frekvenskolumnen spelar lika stor roll som spänningskolumnen när du jämför delar.
Eftersom en magnetisk aktiv summer bara behöver en switchad DC-linje från värdkortet, dyker den upp i nästan alla kategorier av elektroniska produkter som måste varna, bekräfta eller meddela.
| Ansökan | Vad summern gör | Typiskt krav |
|---|---|---|
| Hushållsapparater | Nyckelbekräftelse, cykelslut, felvarning | 5 eller 12 V, måttlig SPL, kompakt fotavtryck |
| Säkerhets- och brandpaneler | Larm- och statustoner | Hög SPL, kontinuerlig drift, stabil ton |
| Bilelektronik | Indikatorer, påminnelser, parkeringsvarningar | 12 V, brett temperaturområde |
| Medicinsk utrustning | Larm och användarfeedback | Konsekvent parti-till-lot-utdata, dokumenterad kvalitet |
| Industriell kontroll | Fel- och processlarm | 24 V, hög SPL i bullriga miljöer |
| Konsument- och IoT-produkter | Aviseringar och parkopplingssignaler | 3 V, liten storlek, låg ström |
Urvalet börjar med det utbud du faktiskt har och arbetar sedan utåt till akustiken och mekaniken i själva summern. Svara på dessa fem frågor och summeringslistan minskar vanligtvis till två eller tre delar.
Tabellen nedan listar representativa magnetiska aktiva summermodeller från Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), med värden hämtade från våra egna specifikationsblad. Notera hur samma mekaniska familj — 9,0 × 5,5 mm, 9,0 × 4,2 mm eller 12,0 × 9,5 mm — erbjuds över flera spänningar, vilket gör att en plattform kan röra sig mellan skenorna utan att ändra summerns fotavtryck eller brädets layout.
| Modell | Typ | Märkspänning | Resonansfrekv. | Min. SPL | Nuvarande | Mått (mm) | Temp. Räckvidd |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Magnetisk aktiv | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 till +70 °C |
| HNB09A05 | Magnetisk aktiv | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 till +70 °C |
| HNB09A12 | Magnetisk aktiv | 12 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 till +70 °C |
| HNT-9042-03 | Magnetisk aktiv | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 till +70 °C |
| HNT-9042-05 | Magnetisk aktiv | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 till +70 °C |
| HMB1275-05B | Magnetisk aktiv | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | −20 till +70 °C |
| TMB12A03 | Magnetisk aktiv | 3 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 till +70 °C |
| TMB12A05 | Magnetisk aktiv | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 till +70 °C |
| TMB12A12 | Magnetisk aktiv | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 till +70 °C |
| TMB12A24 | Magnetisk aktiv | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 till +70 °C |
| MLT-9650Y-5V | SMD magnetisk aktiv | 5 V DC | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | −30 till +70 °C |
De två summerarna ser likadana ut och lagras ofta sida vid sida, men de frågar helt olika saker om värdkretsen. Jämförelsen nedan är den som avgör de flesta inköpsmisstagen.
| Jämförelseområde | Magnetisk aktiv summer | Magnetisk passiv summer |
|---|---|---|
| Drive krav | Endast DC-matning — oscillatorn är intern | Extern fyrkantsvåg eller PWM från värden |
| Tonflexibilitet | Fast enstaka ton | Varje tonhöjd, mönster eller melodi som den fasta programvaran kan generera |
| Firmware och hårdvara kostnad | Lägsta — en växlad linje | Behöver en timerkanal och förarkod |
| Nuvarande dragning | Cirka 30 mA vid märkspänning | Liknande, men bara under körning |
| Typisk användning | Enkla larm, bekräftelser, statusindikatorer | Graderade varningar, multitoner och musikaliska signaler |
En magnetisk aktiv summer är också värd att jämföra med piezorutten innan designen fryses. Piezo-summerare drar mindre ström och passar batteridesigner, men det keramiska elementet presenterar en statisk kapacitans för föraren och behöver en driven vågform, så de är en helt annan designövning. Om kortet inte har någon extra PWM-utgång och meddelandet helt enkelt är "pip när detta händer", är den aktiva magnetiska summern vanligtvis det billigaste svaret på ett enkelt larmkrav.
Två datablad kan både hävda 85 dB och beskriva mycket olika summer. Utan drivspänningen och mätavståndet är en SPL-siffra inte jämförbar — 85 dB vid 10 cm och 85 dB vid 30 cm är inte samma del. Fråga varje leverantör om samma tre nummer och bedöm dem sedan tillsammans. Detsamma gäller för frekvensen: en magnetisk aktiv summer citerad vid "2–4 kHz" utan resonanspunkt säger ingenting om var den faktiskt är som högst.
Det andra vanliga felet är att godkänna en summer i fri luft. Ett hus, en packning och en frontpanel kan enkelt ta bort 5 till 10 dB, och en del som passerat på bänken kan gå sönder i produkten. Testa den magnetiska aktiva summern inuti den slutliga kapslingen, vid den lägsta matningsspänning som produkten kommer att se, innan du låser designen.
| Misstag | Vad det kostar | Vad du ska göra istället |
|---|---|---|
| Spänning vald av vana, inte av järnväg | En tyst eller tyst summer på fältet | Bekräfta skenan vid summerterminalerna under belastning |
| SPL jämfört utan distans | En svagare varning än vad databladet föreslog | Fråga efter avstånd, spänning och vågform med varje siffra |
| Prov godkänt utanför huset | 5 till 10 dB förlorade vid produktion | Lyssna på summern inuti det färdiga höljet |
| Aktuell budget inte kontrollerad | Brown-outs eller en varm kopplingstransistor | Budgetera cirka 30 mA och storleksanpassa switchen därefter |
| Tonändring begärd efter bearbetning | En andra kvalificeringscykel | Bestäm aktiv vs passiv innan brädan läggs ut |
För de flesta exportmarknader är dokumentationen bakom en summer liten och icke förhandlingsbar, och den spelar lika stor roll som akustiken. Baslinjen för en leverantör av magnetiska aktiva summer är:
Ett certifikat visar att systemet finns, inte att det aktuella partiet mättes. Det som skiljer en kvalificerad magnetisk aktiv summerleverantör från en endast certifierad är rutin på linjesidan: om varje batch är akustiskt testad, om resultatet registreras och om ett misslyckat parti hålls. Be om det utgående inspektionsprotokollet för den sista försändelsen – svaret säger mer än en skanning av certifikatet.
MEIDI utvecklar och tillverkar elektromagnetiska summerprodukter för olika spänningskrav, monteringsmetoder och applikationsmiljöer, och varje summer lämnar fabriken akustiskt testad och stödjer specialarbete med elektrisk prestanda, akustisk uteffekt och mekanisk design.
Oftast inte direkt. En magnetisk aktiv summer drar runt 30 mA vid märkspänning, vilket är mer än en typisk GPIO kan leverera, så använd en liten transistor eller MOSFET som omkopplare och mata summern från skenan. Styrsignalen är då helt enkelt på eller av - ingen vågform krävs.
Två skäl, och båda är vanliga. Kapslingen dämpar och blockerar ljudvägen, vilket vanligtvis kostar 5 till 10 dB, och matningen kan vara under märkspänningen. Mät SPL inuti höljet i stället för i fri luft, och bekräfta skenan vid summerterminalerna under belastning.
En magnetisk aktiv summer använder en spole, magnet och membran och går från vanlig DC med en inbyggd oscillator, drar ungefär 30 mA och ger en full, rundad ton. En piezosummer använder ett keramiskt element, drar mycket mindre ström och är tunnare, men den behöver en driven vågform och uppvisar en kapacitiv belastning. Välj magnetisk när du vill ha den enklaste enheten; välj piezo när kraft och höjd är begränsningarna.
Nej — oscillatorn är fixerad inuti paketet, så tonhöjden är inställd på fabriken. Om du behöver olika toner, graderade varningar eller en melodi, ange enmagnetisk passiv summeroch kör den från värdkretsen istället.
Ja. DeSMD magnetisk aktiv summerserien är byggd för återflödeslödning, inklusive delar som MLT-9650Y-5V vid 9,6 × 9,6 × 5,0 mm. Bekräfta återflödesprofilen med leverantören, eftersom membranet och huset måste överleva topptemperaturen.
Katalogmagnetiska aktiva summer kommer vanligtvis i 3 V, 5 V, 12 V och 24 V versioner, ofta inom samma mekaniska familj — till exempel 12,0 × 9,5 mm-serien spänner över alla fyra. Det gör att en kortlayout kan betjäna flera matarskenor.
Katalogmagnetiska aktiva summer når vanligtvis 85 till 90 dB, vilket passar panelindikatorer, apparater och bekräftelser. Där miljön är bullrig eller varningen måste bära över ett rum, enalarmsummerklassad till 95 dB eller högre är rätt kategori istället. Bestäm detta från installationen, inte från databladet enbart.
Ofta ja. Flera mekaniska familjer i katalogen — inklusive 12,0 × 9,5 mm-serien — erbjuds på 3 V, 5 V, 12 V och 24 V med samma kontur. Det låter en kortlayout tjäna flera produktvarianter och håller en enda kvalificerad magnetisk aktiv summer över plattformen.
Standardmodeller börjar vanligtvis på 1 000 st med gratisprover för utvärdering. Anpassad spänning, frekvens eller husförfrågningar har en högre MOQ eftersom verktyg och akustisk validering måste ställas in. Ledtiden beror på säsongen, så bekräfta det på förfrågningsstadiet snarare än vid beställningsstadiet.
