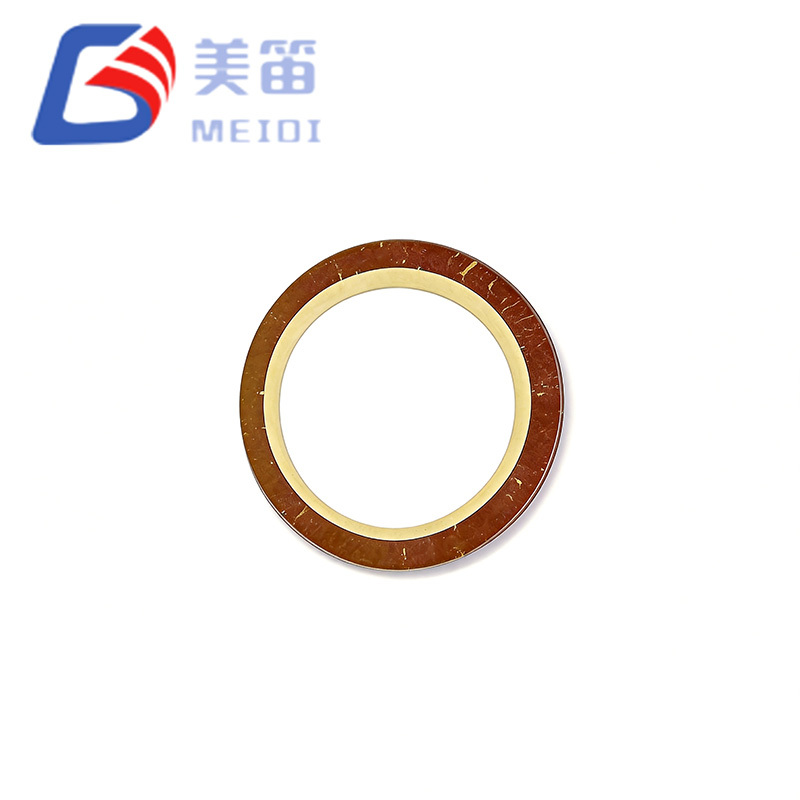

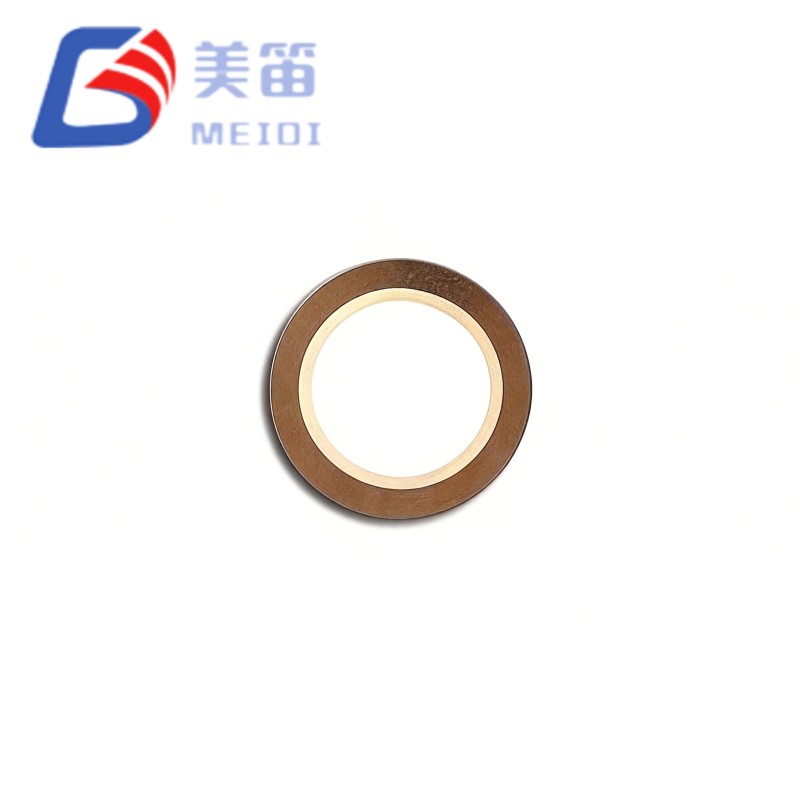

Ett summerelement är en ren akustisk givare som omvandlar en elektrisk drivsignal till ljud utan någon inbyggd oscillator eller skyddshölje. Den vanligaste konstruktion binder en tunn piezoelektrisk keramisk skiva till ett metallsubstrat, vilket skapar aPiezo Keramiskt summerelement. När en växelspänning vid aggregatets resonansfrekvens appliceras, det keramiska lagret expanderar och drar ihop sig, får hela strukturen att böjas och utstråla hörbara tryckvågor. Eftersom elementet i sig är passivt, det förlitar sig på en extern krets för att leverera rätt frekvens och vågform. Detta skiljer den akustiska designen från drivelektroniken, ge produktutvecklare flexibilitet i hur och var ljudet genereras.

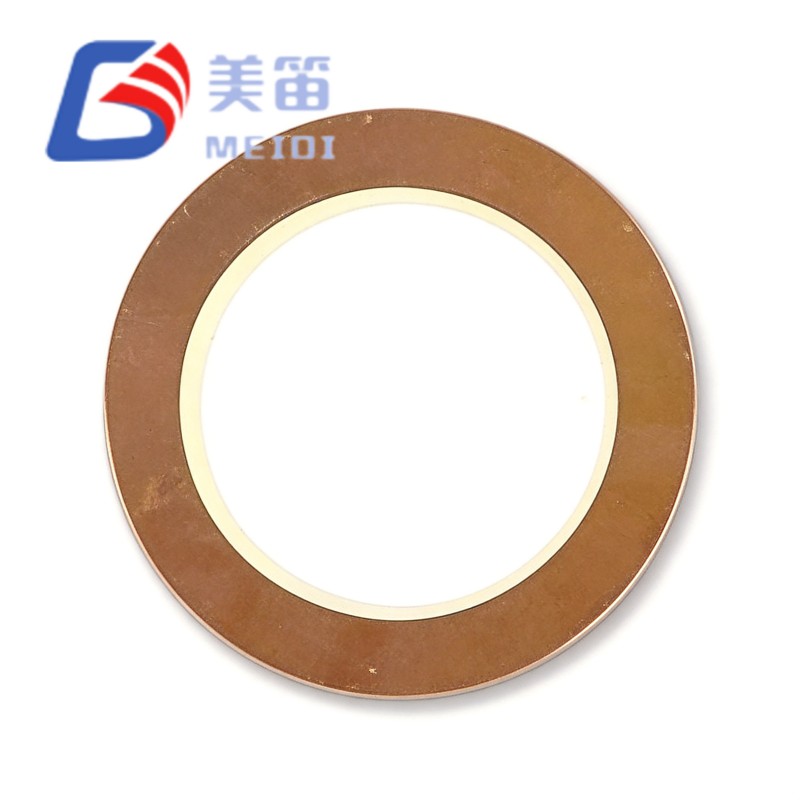

Den piezoelektriska keramiken är en sammansatt blyzirkonattitanatförening som har polariserats för att bibehålla sina elektromekaniska egenskaper permanent. Metallen substrat, vanligtvis mässing eller en nickellegering, ger mekaniskt stöd och bestämmer resonansfrekvensen tillsammans med den keramiska tjockleken och diametern. Standardelement täcker ett område från 12 mm till 50 mm i diameter, med resonans frekvenser vanligtvis mellan 2,0 kHz och 6,5 kHz. Tunnare keramiska lager och mindre diametrar pressar resonansen högre, medan större element tenderar att göra det producera högre ljudtrycksnivåer. Ett summerelement finns också i självsvängandeAktiv piezoelektrisk summeroch externt driven PassivPiezoelektrisk summer församlingar, där elementet är monterat inuti en avstämd akustisk kavitet tillsammans med eventuella behov kretsar.
Summerelement levereras med olika avslutningar för att passa olika monteringsmetoder. Löddynaversioner tillåter direkt yta fastsättning, medan varianter av trådar tillåter fjärrpositionering bort från kretskortet. Pin-typ avslutningar passar genomgående fotspår. Eftersom metallsubstratet fungerar som både en ledare och ett mekaniskt stöd, noggrann termisk hantering under lödning är viktigt; långvarig exponering över 260 ℃ kan depolera keramiken och minska den akustiska effekten. I högvolymproduktion är element ofta förförtennade och levereras i tejpförpackningar för automatisk insättning.
Ett summerelement blir ett komplett ekolod när det kombineras med en drivkrets och ett akustiskt hus. I enAktiv piezoelektrisk summer, ett oscillatorchip är monterat längs med elementet och aggregatet är inneslutet i ett plastskal som fungerar som en Helmholtz-resonator, vilket förstärker ljudet utmatning vid en viss frekvens. I enPassiv piezoelektrisk summer, höljet ger fysiskt skydd och akustisk inställning, medan användaren levererar drivsignalen. Utöver dessa standardkonfigurationer, summerelement används också i anpassade larmmoduler, medicinska sensorer och industriAlarmsummersammanställningar där den akustiska profilen måste matcha en specifik hölje eller monteringsplats.
MEIDIproducerar summerelement i en dedikerad keramisk bearbetningslinje som inkluderar pulverblandning, tejpgjutning, elektrodtryckning, polarisering och slutlig bindning till metallsubstrat. Varje sats samplas för kapacitans, resonansfrekvens, och impedans, med resultaten registrerade för spårbarhet. ISO9001-certifierad Processen inkluderar inkommande materialkontroller på keramiskt pulver och substratmetall, säkerställa att de fysiska egenskaperna förblir konsekventa under långa produktionsserier. För volymbeställningar kan ingenjörsteamet justera den keramiska tjockleken, elektroden geometri och substratlegering för att finjustera den akustiska prestandan för specifika applikationsbehov.
Vad är skillnaden mellan ett summerelement och en komplett summer?
Ett summerelement är den nakna givaren, som består av en keramisk skiva bunden till en metallsubstrat. Det kräver en extern drivsignal och, vanligtvis, en montering hålrum för att nå sin nominella ljudutgång. En komplett summer paketerar elementet tillsammans med en drivkrets (om aktiv) och ett akustiskt utformat hölje.
Kan summerelement användas i utomhus eller tuffa miljöer?
De keramiska och metalliska materialen tål ett brett temperaturområde, men exponering för fukt, frätande gaser eller kondenserande fukt kan försämra elektrod och substrat över tid. För utomhusbruk bör elementet vara placeras inuti ett förseglat eller ventilerat hölje som förhindrar direktkontakt med vatten och föroreningar.
Hur är resonansfrekvensen för ett summerelement inställd?
Resonansfrekvensen bestäms av den keramiska tjockleken, substratet styvhet och den totala diametern. Dessa parametrar kontrolleras under tillverkning. Anpassade frekvensvärden kan uppnås genom att justera keramiken formulering eller bindningsprocessen för produktionskvantiteter.
Resonansfrekvens: 2,9 ± 0,5 kHz.
Fri kapacitans: 30 000 / 3 300 pF ± 30 % vid 120 Hz.
Ekvivalent motstånd: ≤ 500 Ω.
Dielektrisk förlust: ≤ 5%.
Drifttemperatur: -20 °C till +70 °C.
Förvaringstemperatur: -30 °C till +80 °C.
Mått: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Resonansfrekvens: 4,0 ± 0,5 kHz.
Fri kapacitans: 25 000 / 2 600 pF ± 30 % vid 120 Hz.
Ekvivalent motstånd: ≤ 500 Ω.
Dielektrisk förlust: ≤ 5%. Drifttemperatur: -20 °C till +70 °C.
Förvaringstemperatur: -30 °C till +80 °C.
Mått: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Kontakta MEIDI för bulkpriser, kostnadsfria utvärderingsprover eller en anpassad konfigurationsoffert.
