Jiangsu Meidi Intelligent Technology Co., Ltd.har specialiserat sig på piezoelektrisk keramiktillverkning i över ett decennium. Vår ISO 9001-certifierade anläggning driver avancerade automatiserade produktionslinjer, som levererar exceptionell konsekvens och tillförlitlighet över varje batch. Ett dedikerat ingenjörsteam tillhandahåller omfattande teknisk assistans från produktval till prototypvalidering, vilket säkerställer att ditt projekt får expertvägledning i varje steg.
Piezo Ceramic Buzzer Elements fungerar som grundläggande ljudindikeringskomponenter i ett brett utbud av elektroniska applikationer. Dessa kompakta, kostnadseffektiva element genererar tydliga hörbara toner när de drivs av en extern oscillationskrets, vilket gör dem väl lämpade för gör-det-själv-projekt, gratulationskort, leksaker, hushållsapparater och små elektroniska enheter.
Tillverkade med precisions piezoelektriska keramiska material, ger de konsekvent akustisk prestanda med minimal strömförbrukning. Oavsett om de används i grundläggande larmkretsar eller integreras i anpassade ljudmoduler, erbjuder dessa summerelement tillförlitlig ljudutgång i en tunn, lätt formfaktor.
Deras mångsidighet och enkla integration gör dem till ett populärt val för designers som söker enkla men effektiva ljudåterkopplingslösningar för olika konsument- och industriprodukter. Tillgängliga i flera diametrar och tjocklekar, de stöder olika monteringskonfigurationer för att passa olika PCB-layouter och kapslingsdesigner.

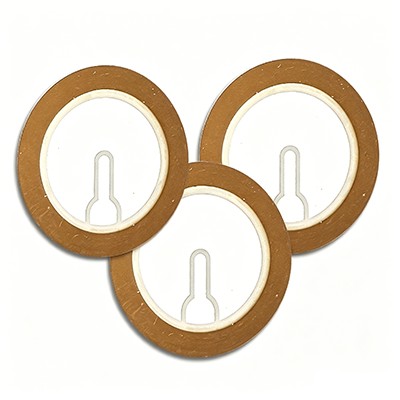

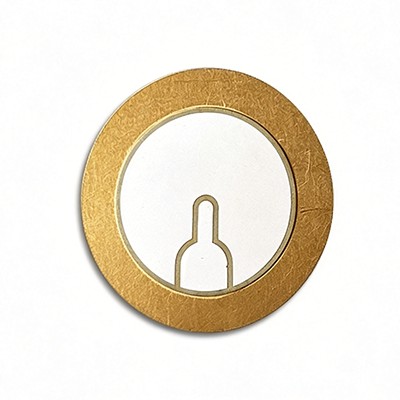

A summerelementbestår av en tunn piezoelektrisk keramisk skiva bunden till ett metallsubstrat - vanligtvis mässing eller nickellegering. När en växelspänning vid elementets resonansfrekvens appliceras över skivan, expanderar det keramiska materialet och drar ihop sig, vilket får hela enheten att böjas och vibrera. Denna mekaniska vibration förskjuter luft runt elementet, vilket ger en hörbar ton. Själva elementet är passivt och kräver en extern oscillationskrets för att driva det; kretsfrekvensen måste matcha elementets naturliga resonansfrekvens, vanligtvis i intervallet 2–6 kHz, för att uppnå den högsta utsignalen.
Standardelement erbjuds i diametrar från 12 mm till 50 mm och tjocklekar från 0,2 mm till 0,6 mm. Vanliga resonansfrekvenser sträcker sig från 2,0 kHz till 6,5 kHz, med ljudtrycksnivåer på 75–95 dB mätt vid 10 cm. Element kan levereras med eller utan ledningstrådar, med förtennade lödkuddar eller med stiftanslutningar för genomgående kretskortsmontage. För volymbeställningar kan vi justera diameter, tjocklek, resonansfrekvens och kapacitans för att matcha specifika designkrav.
Dessa summerelement förekommer i en mängd olika produkter som behöver en enkel ljudindikator med låg effekt:
Produktionsprocessen innebär att man blandar piezoelektriska pulver, formar de keramiska skikten, applicerar elektroder och binder keramiken till metallsubstratet. Varje batch genomgår tester för kapacitans, impedans och resonansfrekvens innan den släpps. Den ISO 9001-certifierade processen inkluderar inline-dimensionskontroller och provbaserad akustisk verifiering, vilket säkerställer konsekvent prestanda över produktionskörningar.
F: Vilka diametrar och tjocklekar finns tillgängliga för dina piezoelektriska keramiska summerelement?
S: Vi erbjuder ett omfattande utbud av standardstorlekar och kan tillgodose anpassade dimensionskrav. Kontakta vårt ingenjörsteam med din specifika PCB-layout eller höljesdesignbehov för skräddarsydda rekommendationer.
F: Vad är skillnaden mellan ett passivt piezoelektriskt summerelement och en aktiv summer?
S: Ett passivt piezoelektriskt element behöver en extern drivkrets för att producera ljud — kretsen måste generera en alternerande signal vid elementets resonansfrekvens. En aktiv summer innehåller en inbyggd oscillator och kräver bara en DC-spänning för att avge en kontinuerlig eller pulsad ton.
F: Kan dessa element lödas direkt till ett PCB?
A: Ja. Metallsubstratet kan lödas för hand eller återflödeslödas. Vi rekommenderar en lödtemperatur under 260°C och en kontakttid under 3 sekunder för att undvika termisk depolering av det keramiska materialet. Förtennade terminaler och ledningstrådsalternativ finns tillgängliga för att förenkla monteringsprocessen.
Tabellen nedan listar alla standardspecifikationer för produkter i denna serie. Skräddarsydda lösningar finns tillgängliga på din begäran; vänligen kontakta oss för ytterligare anpassningskrav.
| Modell | Produktbild | Resonansfrekvens (kHz) | Fri kapacitans (pF) | Ekvivalent motstånd (Ω) | Dielektrisk förlust (tan δ) | Driftstemperatur (°C) | Substratmaterial | Mått (mm) |
| FT-11T-7.8A1 |
|
7,8±1,0 | 12 000±30 % (vid 120 Hz) | ≤500 | ≤5 % | -20~+70 | Mässing | Ø11,0×0,18 |
| FT-11T-9.0A1 |
|
9,0±1,0 | 12 000±30 % (vid 120 Hz) | ≤500 | ≤5 % | -20~+70 | Mässing | Ø11,0×0,18 |
| FT-12.5T-7.8A1 |
|
7,8±0,8 | 12 000±30 % (vid 120 Hz) | ≤300 | ≤5 % | -20~+70 | Mässing | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17 000±30 % (vid 120 Hz) | ≤300 | ≤5 % | -20~+70 | Mässing | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30 % (vid 120Hz) | ≤500 | ≤5 % | -20~+70 | Mässing | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30 % (vid 120Hz) | ≤500 | ≤5 % | -20~+70 | Mässing | Ø35,0×0,55 |
Resonansfrekvens: 2,9 ± 0,5 kHz.
Fri kapacitans: 30 000 / 3 300 pF ± 30 % vid 120 Hz.
Ekvivalent motstånd: ≤ 500 Ω.
Dielektrisk förlust: ≤ 5%.
Drifttemperatur: -20 °C till +70 °C.
Förvaringstemperatur: -30 °C till +80 °C.
Mått: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Resonansfrekvens: 4,0 ± 0,5 kHz.
Fri kapacitans: 25 000 / 2 600 pF ± 30 % vid 120 Hz.
Ekvivalent motstånd: ≤ 500 Ω.
Dielektrisk förlust: ≤ 5%. Drifttemperatur: -20 °C till +70 °C.
Förvaringstemperatur: -30 °C till +80 °C.
Mått: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Kontakta MEIDI för bulkpriser, kostnadsfria utvärderingsprover eller en anpassad konfigurationsoffert.
