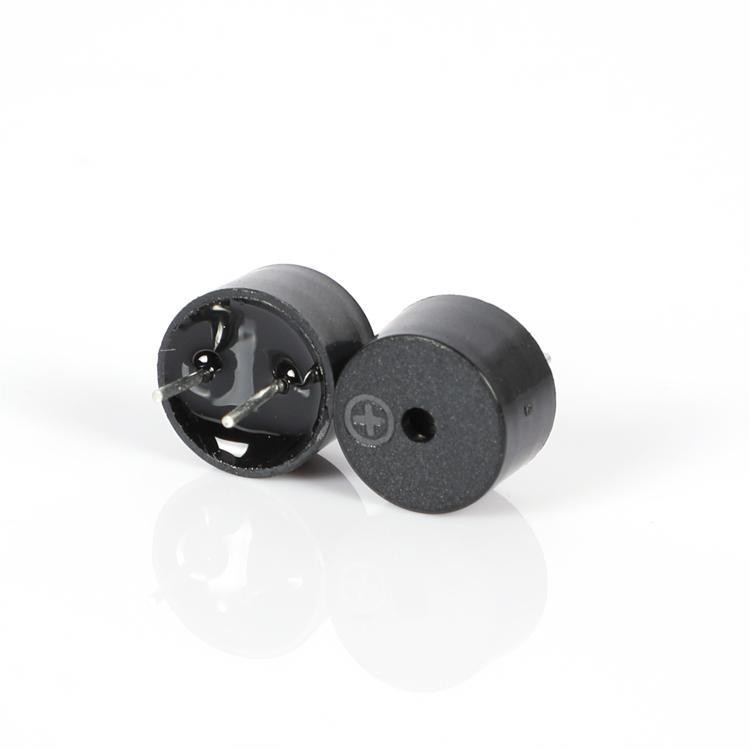

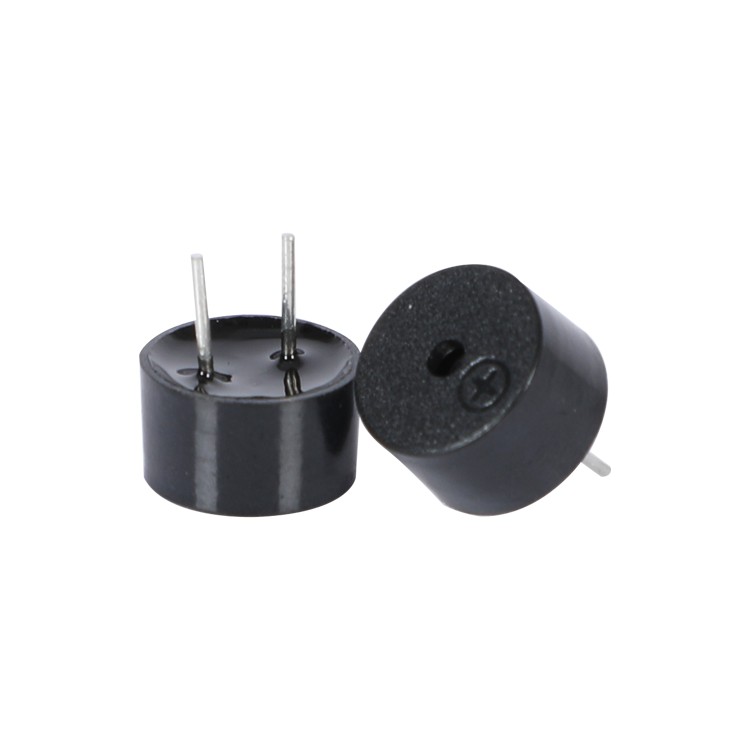

En magnetisk passiv summer strippar designen ner till den väsentliga akustiken komponenter: en spole, en permanentmagnet och ett tunt ferromagnetiskt membran. Det finns ingen oscillator ombord. För att generera ljud måste användaren tillhandahålla en växelström eller en switchad DC-signal som matchar den mekaniska membranaggregatets resonansfrekvens. Detta placerar ansvaret för tongenerering på värdkretsen, men i gengäld ger den komplett kontroll över tonhöjd, volym och arbetscykel. Eftersom drivvågen är det genereras externt kan en enda mikrokontroller PWM-utgång driva flera passiva summer vid olika frekvenser, eller en enda summer kan användas för skapa en rad varningsmönster.
Membranet inuti en magnetisk passiv summer rör sig mot den magnetiska kärnan när ström flyter genom spolen, fjädrar sedan tillbaka när strömmen upphör. Att upprepa detta vid den mekaniska resonansen ger den högsta tonen. Den designern ställer in drivfrekvensen, vilket innebär att samma summer kan användas något off-resonans för att producera en annan tonhöjd vid reducerad ljudstyrka, eller drivs vid den exakta resonanspunkten för maximalt ljudtryck. Spänningen amplitud av drivsignalen direkt påverkar volymen, och en serie motstånd kan läggas till för att begränsa toppström under omkopplingstransienter. Jämfört med enAaktiv piezoelektrisk summereller aMagnetisk aktiv summer, som låser frekvensen till en fast intern oscillator, den passiva typen är det mer anpassningsbara alternativet när systemet har redan en tongenererande krets på plats.
Magnetiska passiva summer lindas vanligtvis till specifika spolimpedanser 8Ω, 16Ω, 42Ω eller högre, som bestämmer strömdraget vid en given drivspänning. Spolar med lägre impedans kan ge högre ljudeffekt men kräver mer drivström, så valet innebär en avvägning mellan ljudstyrka och strömförbrukning. Resonansfrekvenser sträcker sig vanligtvis från 200Hz till 3kHz, med större membran som producerar lägre toner. Designers använder ofta enElektromagnetisk summerav denna typ vid sidan av aPiezoelektrisk summereller aPassiv piezoelektrisk Summeri flertonslarmsystem, där magnetenheten hanterar lågfrekvensbandet och det piezoelektriska elementet täcker det högre frekvenser.
Dessa summer finns tillgängliga i genomgående hål, trådledning och utanpåliggande montering format. Den genomgående stiftversionen passar våglödda brädor, medan modeller med trådar gör att summern kan placeras bort från huvudkretskortet för bättre akustisk koppling till frontpanelen. EnSMD magnetisk passiv summer ger samma externa enhet egenskaper i en reflow-kompatibel förpackning, lämplig för automatiserad högvolymsmontering. Vid montering ska det exponerade membranet hållas fritt av flussmedel, konform beläggning och andra föroreningar som kan belasta vibrerande yta och minska uteffekten.
Magnetiska passiva summer används överallt där ett system redan genererar ljudfrekvenssignaler. Inom hemelektronik tillhandahåller de knapptryckning feedback och larmtoner i enheter som har en dedikerad mikrokontroller med extra timerutgångar. Instrumentpanelsmoduler för fordon använder dem för blinkersklick och varningsljud, som drivs av kroppskontrollenheten. Säkerhetslarmpaneler och intercomsystem använder dem för att producera distinkta larmmönster som skiljer på intrång, brand och status meddelanden. Industriella PLC:er och inbyggda kontroller ingår också dessa summer för lokal felindikering, där tonen kan varieras av styrprogrammet utan att byta hårdvara.
MEIDIproducerar magnetiska passiva summer på linjer som integrerar automatiserade spollindning, diafragmaformning och magnetmontering. Varje parti provtas för impedans, resonansfrekvens och ljudtrycksnivå, med data registreras mot produktionsdatum för full spårbarhet. ISO9001 kvalitetsramverket inkluderar också periodiska tillförlitlighetstestning för termisk stöt-, vibrations- och lödvärmebeständighet. För OEM-projekt som kräver en specifik spoleimpedans eller en anpassad höljesgeometri, MEIDI:s teknik team kan tillhandahålla snabba prototyper och karaktäriseringsrapporter innan satsar på volymproduktion. Detta gör att designers kan verifiera akustisk prestanda i deras faktiska hölje innan räkningen slutförs av material.
Kan jag driva en magnetisk passiv summer direkt från en mikrokontrollerstift?
Ja, förutsatt att stiftet kan generera den erforderliga strömmen vid den avsedda drivspänning. Många 3,3V och 5V mikrokontroller kan driva en högimpedans passiv summer direkt genom ett strömbegränsande motstånd. För högre utgång eller för lågimpedansspolar rekommenderas en transistorbuffert.
Hur skiljer sig ljudet från en magnetisk passiv summer från en piezoelektrisk passiv summer?
Magnetiska typer ger en varmare, fylligare ton vid lägre frekvenser piezoelektriska passiva summer genererar ett skarpare, högre ljud. Den magnetiska versionen tenderar också att ha en bredare resonans, vilket gör att ljudstyrka mindre känslig för små frekvensvariationer i drivsignalen.
Kräver en magnetisk passiv summer en flyback-diod?
Spolinduktansen kan generera spänningstoppar när drivsignalen är bytt. I de flesta lågspänningstillämpningar är det interna motståndet hos spole och den låga matningsspänningen håller dessa spikar inom säkra gränser. När drivs vid högre spänningar eller genom en transistor, en liten återgångsdiod över spolterminalerna kan skydda växlingsanordningen.
Tabellen nedan listar alla standardspecifikationer för produkter i denna serie. Skräddarsydda lösningar finns tillgängliga på din begäran; vänligen kontakta oss för ytterligare anpassningskrav.
| Modell | Produktbild | Märkspänning (Vo-p) | Driftspänning (Vo-p) | Ljudtrycksnivå @10cm (dB) | Driftström (mA) | Spoleimpedans (Ω) | Resonansfrekvens (Hz) | Driftstemperatur (℃) | Vikt (g) | Mått (mm) |
| QMB-09A-03 |
|
3 | 1,5~4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09A-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09B-03 |
|
3 | 1,5~4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
| QMB-09B-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
