Mini SMD magnetisk aktiv summer för PCB-applikationer

Jiangsu Meidiutvecklar och tillverkar akustiska miniatyrkomponenter för tillverkare av elektronisk utrustning över hela världen. Genom ständiga förbättringar av akustisk design, automatiserade monteringsprocesser och kvalitetsstyrning, Meidi tillhandahåller summerprodukter som uppfyller olika PCB-integration och drift krav.

För utvecklingen av SMD Magnetic Active Buzzer fokuserar Meidis ingenjörsteam på komponentstruktur design, analys av elektrisk kompatibilitet, SMT-monteringskrav och akustisk verifiering. Från prototypprover till produktionspartier tillhandahåller företaget teknisk kommunikation och tillverkningsstöd för att hjälpa kunder att integrera pålitliga ljudindikatorer i sin elektroniska produkter.

Produktbeskrivning

Ytmonterad magnetisk summer med integrerad körkrets

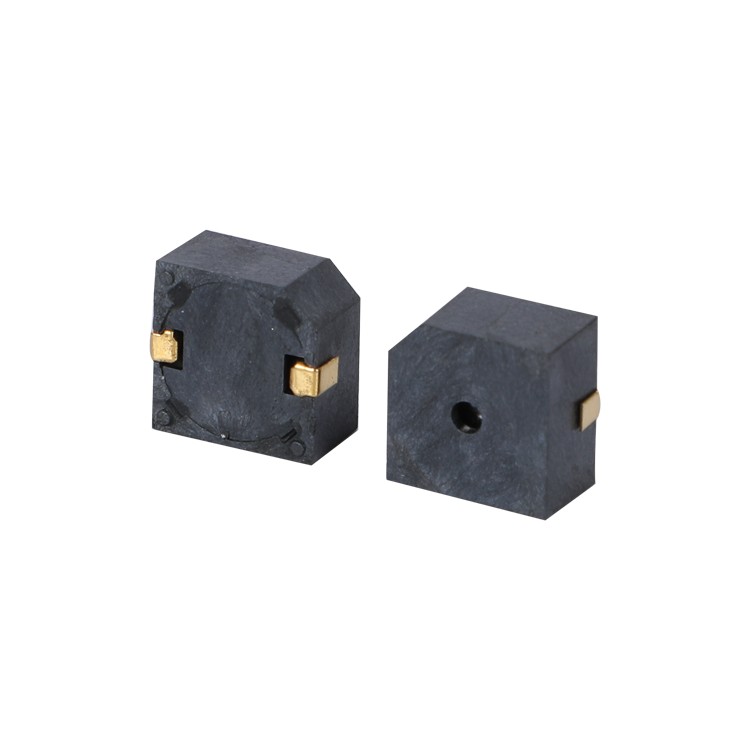

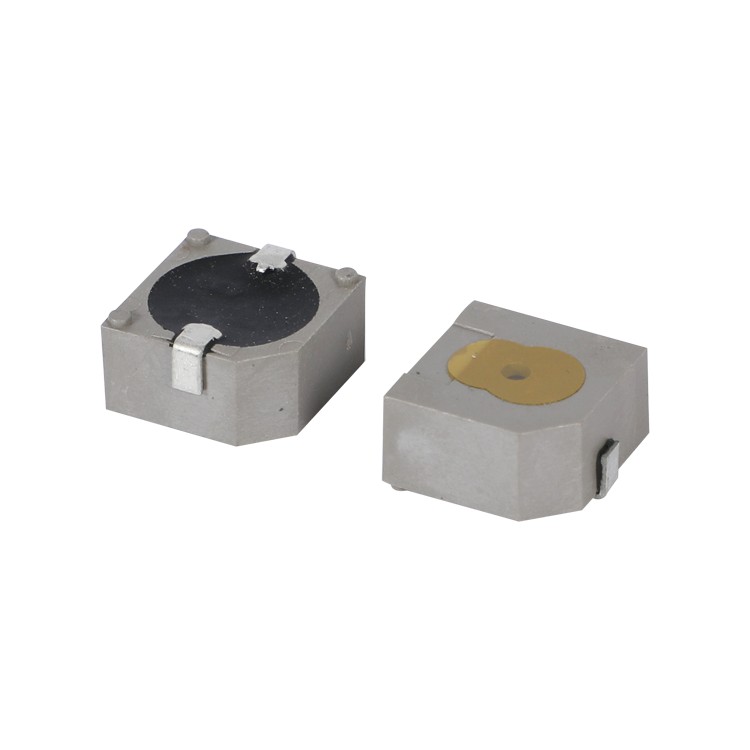

SMD Magnetic Active Buzzer är en kompakt elektromagnetisk ljudkomponent designad för direkt PCB montering. Den kombinerar en magnetisk omvandlarstruktur med en inbyggd oscillationskrets, vilket möjliggör summern för att generera en fast ton när den är ansluten till den specificerade DC-spänningen.

Till skillnad från passiva elektromagnetiska konstruktioner som kräver en extern signalkälla, aktiv magnetisk summerar förenklar kretsdesignen genom att integrera drivfunktionen inuti komponenten. Detta konfiguration minskar arbetsbelastningen för huvudstyrenheten och är lämplig för elektroniska enheter kräver enkel och stabil ljudindikering.

Designad för moderna SMT-tillverkningsprocesser

Ytmonteringspaketet möjliggör automatisk placering med standard SMT-produktionsutrustning. Detta Designen hjälper tillverkare att minska manuella monteringssteg och förbättra konsistensen under stora volymer PCB produktion.

När man väljer en akustisk SMD-komponent tar ingenjörer normalt hänsyn till förpackningsstorlek och montering riktning, lödningsförhållanden, elektriska parametrar och tillgängligt kortutrymme. Meidi stödjer anpassade krav enligt olika produktstrukturer och monteringsmiljöer.

Magnetisk omvandlarteknologi för hörbar återkoppling

Den interna elektromagnetiska mekanismen producerar ljud genom interaktionen mellan spolen, magnetfält och vibrerande membran. Denna struktur ger vanligtvis en igenkännbar varningston används för utrustningsstatusindikering, varningssignaler och driftåterkoppling.

Jämfört med piezoelektriska strukturer ger magnetiska summer generellt olika frekvenser egenskaper och akustisk respons. För applikationer som kräver extern frekvenskontroll, ingenjörer kan överväga enMagnetisk passiv summeri stället.

Vanliga användningsområden i elektronisk utrustning

SMD Magnetic Active Buzzer-komponenter är vanligtvis integrerade i produkter där kompakt storlek och fast ljudutgång krävs, inklusive:

• Kontrollpaneler och elektroniska gränssnitt
• Industriell övervakningsutrustning
• Smarta hemenheter
• Säkerhets- och larmsystem
• Medicinska elektroniska instrument
• Elektroniska moduler för fordon

I dessa applikationer fungerar summern som en hörbar återkopplingskomponent för att meddela användare om drift status, onormala tillstånd eller systemsvar.

Elektrisk och mekanisk valguide

Innan en SMD magnetisk aktiv summer integreras i en produkt, utvärderar ingenjörer vanligtvis flera nyckelparametrar:

• Driftspänning och strömförbrukning
• Krav på ljudtryck
• Begränsningar för PCB-layout
• Drifttemperaturförhållanden
• Kompatibilitet med montering och lödning

Korrekt matchning mellan summerspecifikationen och applikationsmiljön hjälper till att upprätthålla konsekvent akustisk prestanda under långvarig drift.

Tillverkningskapacitet och kundanpassad support

Jiangsu Meidi tillhandahåller anpassad support för olika elektroniska produktkrav, inklusive akustisk parameterjustering, husmodifiering, förpackningsval och provverifiering.

Produktionsprocessen inkluderar komponentinspektion, monteringskontroll, akustisk testning och kvalitet verifiering för att bibehålla produktöverensstämmelse mellan prototyputveckling och massproduktion.

För kunder som letar efter olika ytmonterade akustiska alternativ, levererar Meidi även relaterade produkter som t.exSMD summeroch anpassade hörbara indikeringskomponenter.

FAQ

F: Hur genererar en SMD Magnetic Active Buzzer ljud?

S: Summern använder en intern oscillator och elektromagnetisk givarstruktur. När likström är tillämpas driver den interna kretsen spolen och membranet för att producera en förinställd ljudutgång.

F: Vad är fördelen med att välja en aktiv summer för PCB-designer?

S: En aktiv summer kräver ingen extern ljudsignal från styrenheten, vilket kan förenkla kretsdesign och minska mjukvaru- eller hårdvarukomplexiteten för fasta varningsapplikationer.

F: Kan Meidi anpassa specifikationerna för SMD magnetiska aktiva summer?

A: Ja. Meidi stöder anpassning relaterad till elektriska parametrar, mekaniska dimensioner, förpackningskrav och akustisk prestanda enligt kundens produktdesign.

F: Vilka andra akustiska produkter tillhandahåller Jiangsu Meidi?

S: Meidi tillverkar olika summerkomponenter, inklusiveAlarmsummer, magnetiska summerserier, piezoelektriska summerprodukter och skräddarsydda akustiska lösningar för elektroniska ansökningar.

Tabellen nedan listar alla standardspecifikationer för produkter i denna serie. Skräddarsydda lösningar finns tillgängliga på din begäran; vänligen kontakta oss för ytterligare anpassningskrav.

Modell	Produktbild	Märkspänning (VDC)	Driftspänning (VDC)	Ljudtrycksnivå @10cm (dB)	Driftström (mA)	Resonansfrekvens (Hz)	Driftstemperatur (℃)	Vikt (g)	Mått (mm)
MLT-13065Y-5V		5	4~7	≥85	≤50	2700±300	-40~+105	25	12,8×12,8×6,5
MLT-9650Y-5V		5	4~7	≥85	≤30	3000±300	-30~+70	1.5	9,6×9,6×5,0
