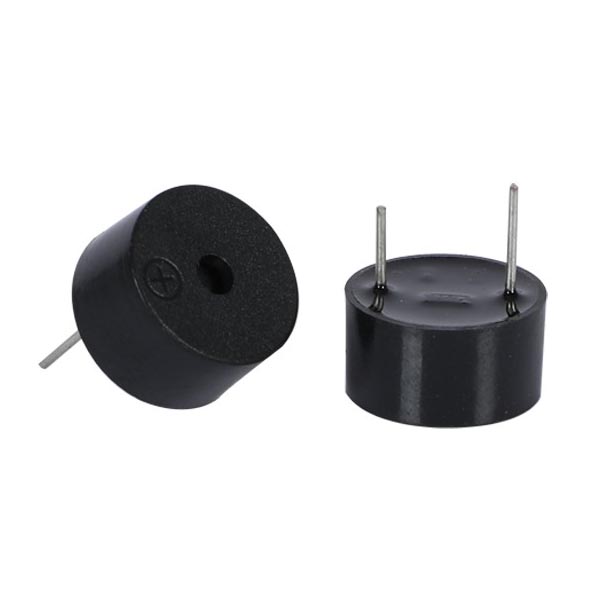

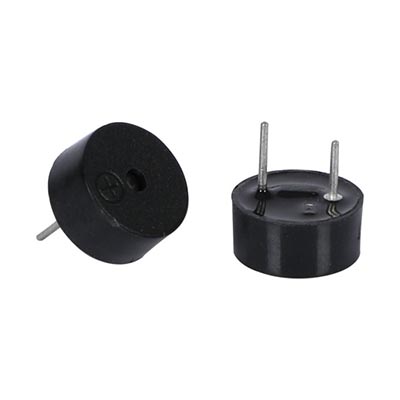

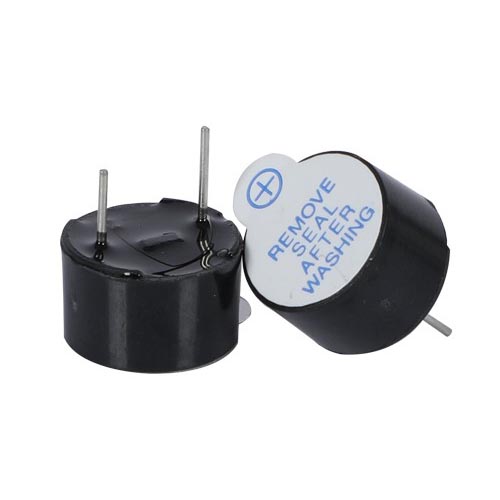

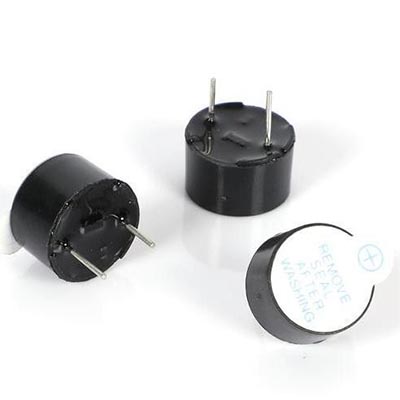

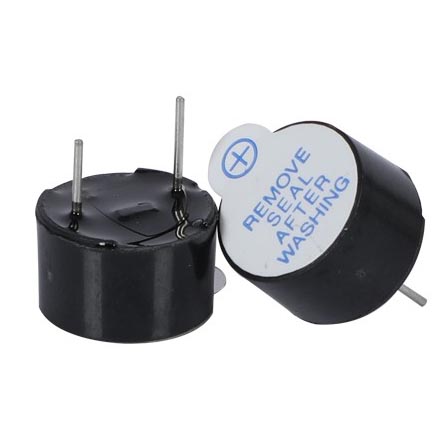

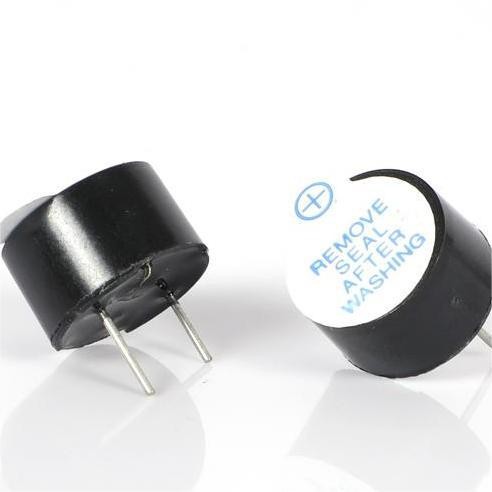

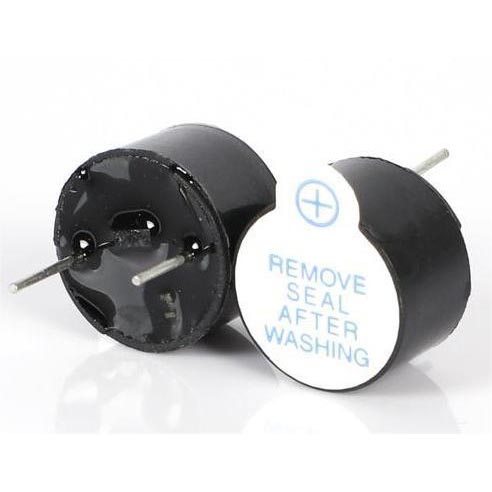

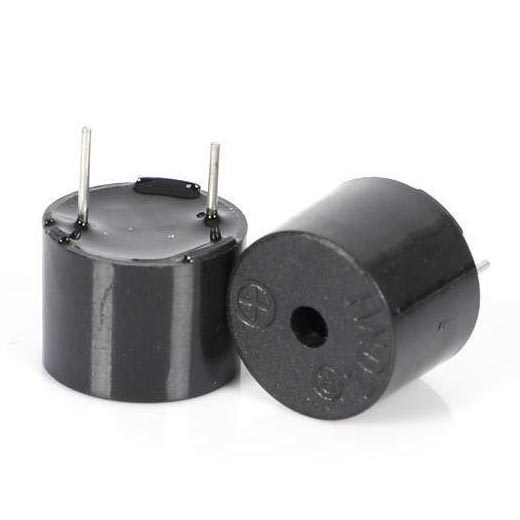

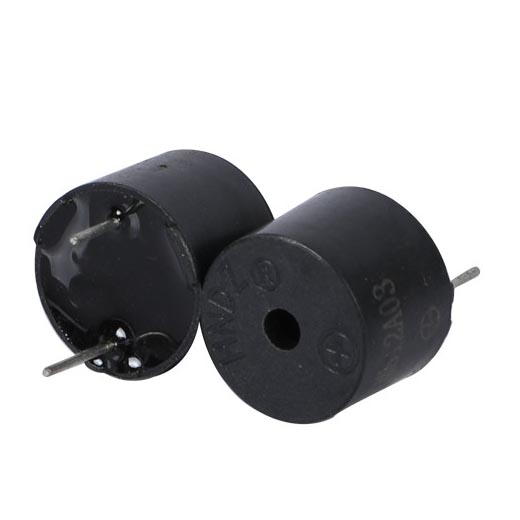

En magnetisk aktiv summer förpackar en spole, en permanentmagnet, ett ferromagnetiskt membran, och en oscillatorkrets till en enda fristående enhet. När en DC-spänning inom dess nominell räckvidd tillämpas, avbryter den inbyggda elektroniken automatiskt spolens ström vid den mekaniska resonansfrekvensen, vilket får membranet att vibrera och avge en konstant ton. Ingen extern signalgenerator, mikrokontroller PWM-utgång eller extra drivrutin etapp krävs. Detta plug-and-sound-beteende gör att den magnetiska aktiva summern a frekventa val för utrustning där en varning med fast frekvens är allt som behövs och kretsens enkelhet är en prioritet.
Den inbyggda oscillatorn är avstämd till resonanspunkten för membranet och spolen montering, som vanligtvis ligger mellan 200Hz och 3kHz. Eftersom bytet händer på summern själv behöver värdsystemet bara tillhandahålla en ren DC utbudet. Detta eliminerar behovet av en timer-periferi på mikrokontrollern och minskar firmware-komplexiteten. Som jämförelse, aMagnetisk passiv summerkräver en extern fyrkantsvåg eller PWM-signal vid resonansfrekvensen för att generera ljud, vilket ger designern kontroll över tonhöjd och volym men till priset av extra drivkretsar. I situationer där samma DC-skena redan driver annan logik, en aktiv summer kan anslutas direkt, ibland med endast ett seriemotstånd för strömbegränsning.
Magnetiska aktiva summer är tillverkade för nominella spänningar som 1,5V, 3V, 5V, 12V och 24V DC. Märkspänningen bestämmer spolimpedansen och resulterande ljudtrycksnivå, som vanligtvis faller mellan 80dB och 100dB vid 10 cm. Strömdragning är vanligtvis i intervallet 10mA till 50mA, med högre ström som i allmänhet motsvarar högre utsignal. Resonansfrekvensen är fast av den mekaniska konstruktionen och kan inte ändras i fält, men flera tonmönstervarianter (kontinuerliga, pulsade eller alternerande) kan specificeras på beställningstidpunkten. För applikationer som kräver ett ytmonterat fotavtryck, en SMD magnetisk aktiv summererbjuder samma självsvängande beteende i ett reflow-kompatibelt paket.
Dessa summer visas över ett brett utbud av produkter som behöver en pålitlig, lågpris hörbar indikator. Hushållsapparater som luftkonditionering, mikrovågsugnar och tvättmaskiner använder dem för knapptryckning och varningar för cykelslut. Säkerhetslarmpaneler och rökdetektorer är beroende av deras hög, direkt ton för att signalera fara. I bilmiljö, dörröppning varningar och bältespåminnare använder ofta magnetiska aktiva summer eftersom de kan drivas direkt från en 12V batteriskena utan extra signal konditionering. Industriell utrustning, inklusive strömförsörjning och programmerbar logiska styrenheter, integrerar också dessa komponenter för att ge lokalt fel indikation.
MEIDI tillverkar magnetiska aktiva summer på dedikerade löpande band som kombinera automatiserad spollindning, magnetinsättning, membransvetsning och oscillator PCB-fäste. Varje enhet klarar en end-of-line akustisk kontroll som registrerar ljudtrycksnivå, resonansfrekvens och strömförbrukning, med data som sparas för batchspårbarhet. Kvalitetssystemet ISO9001 kräver också periodisk provtagning för temperaturcykler, fuktmotstånd, och lödvärmehållbarhet, vilket säkerställer konsekvent fältprestanda överallt produktionsvolymer. För kunder som behöver ett anpassat tonmönster, ett annat ledningslängd, eller en specifik spolimpedans, kan ingenjörsteamet justera designen och tillhandahålla karaktäriseringsprover innan huvudproduktionen.
Kan jag ändra frekvensen för en magnetisk aktiv summer efter att den har byggts?
Nej. Resonansfrekvensen bestäms mekaniskt av membranet och spolen montering och kan inte justeras externt. Om en utgång med variabel frekvens är krävs, aMagnetisk passiv summerdrivs av en mikrokontroller PWM-signal skulle vara ett lämpligare val.
Fungerar en magnetisk aktiv summer med en fluktuerande likströmsförsörjning?
Den interna oscillatorn förväntar sig en relativt stabil likspänning inom specificerat driftsområde. Stora spänningssvängningar, rippel eller omvänd polaritet kan orsaka oregelbunden funktion eller permanent skada. En enkel frånkopplingskondensator och en seriediod för omvänd polaritetsskydd är vanliga tillägg till strömingång.
Vad är skillnaden mellan en magnetisk aktiv summer och en aktiv piezoelektrisk summer?
Båda är självoscillerande och kräver bara en DC-försörjning, men de använder olika omvandlarteknologier. En magnetisk aktiv summer ger en lägre frekvens, varmare ton och kan arbeta från mycket låga spänningar. EnAktiv piezoelektrisk summergenererar en högre tonhöjd, skarpare ljud och drar vanligtvis mindre ström. Valet beror på den önskade tonen karaktär, effektbudget och kapslingsakustik.
Tabellen nedan listar alla standardspecifikationer för produkter i denna serie. Skräddarsydda lösningar finns tillgängliga på din begäran; vänligen kontakta oss för ytterligare anpassningskrav.
| Modell | Produktbild | Märkspänning (VDC) | Driftspänning (VDC) | Ljudtrycksnivå @10cm (dB) | Driftström (mA) | Resonansfrekvens (Hz) | Driftstemperatur (℃) | Vikt (g) | Mått (mm) |

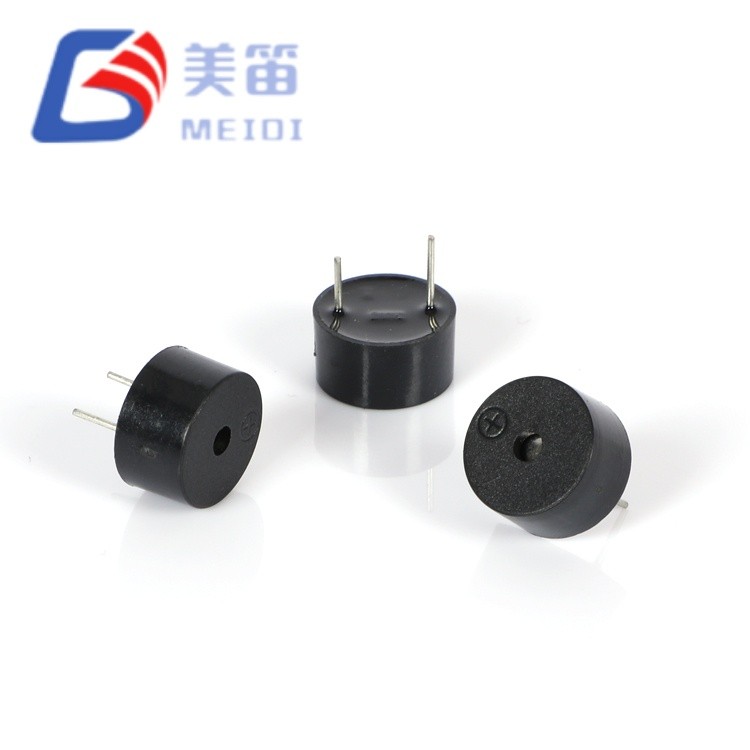

| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×7,5 |

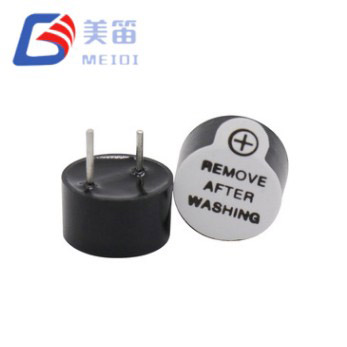

| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9,0×5,5 |

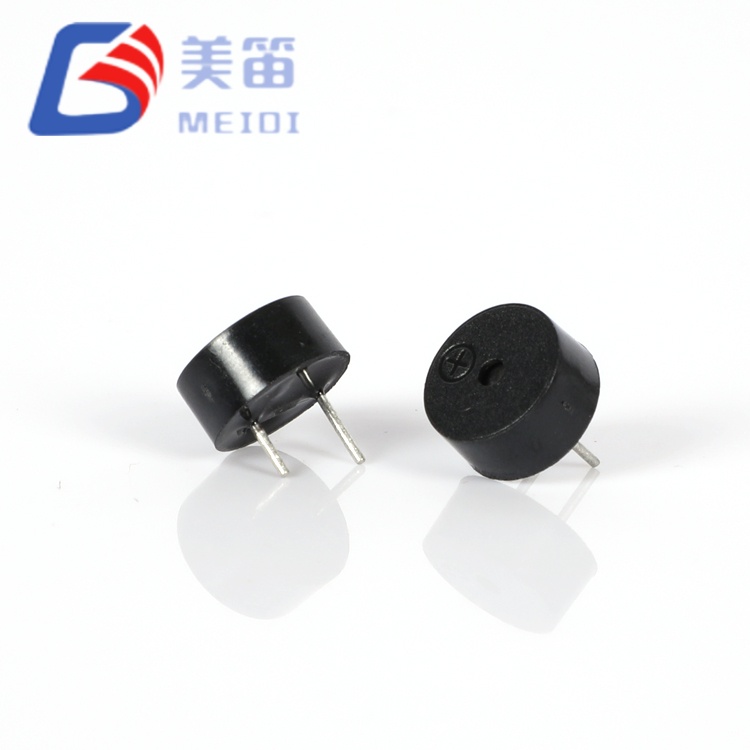

| HNT-9042-03 |
|
3 | 1,5~4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9650-03 |
|
3 | 1,5~4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |

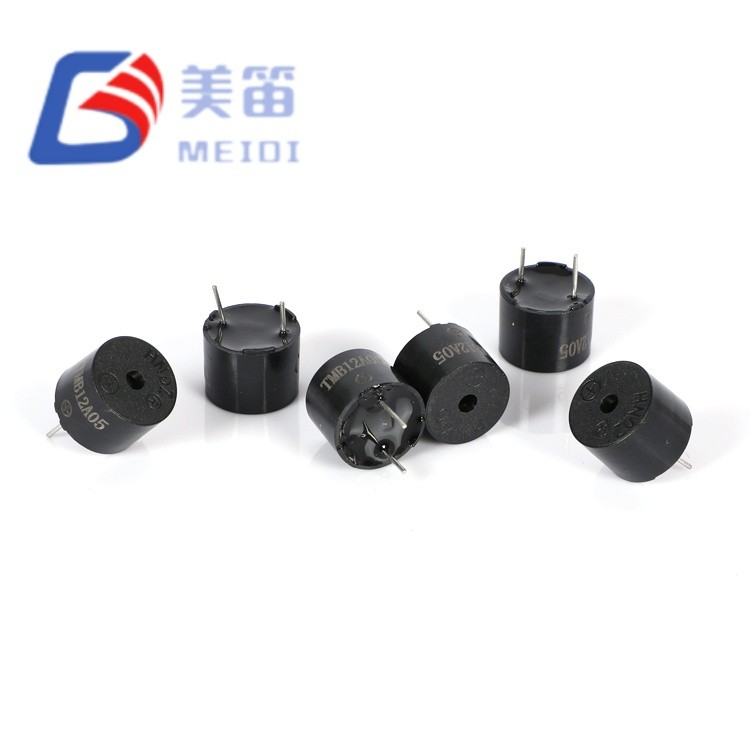

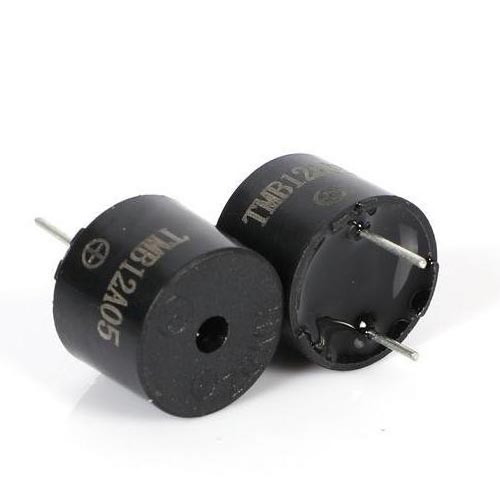

| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

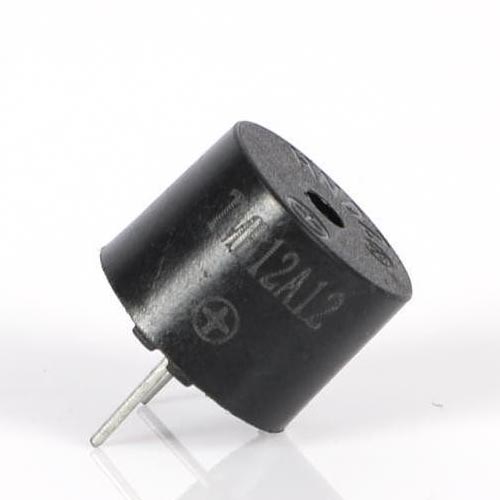

| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
