Kort sagt:En elektromagnetisk summer (ofta kallad magnetisk summer) förvandlar en liten talspole med spole och magnet till en pålitlig ljudsignal för apparater, larm, bil- och industriprodukter. Denna guide från 2026 förklarar hur en elektromagnetisk summer fungerar, jämför aktiv vs passiv och magnetisk vs piezoelektrisk konstruktion, listar de viktigaste specifikationerna att kontrollera och visar hur MEIDI utvecklar anpassade och OEM elektromagnetiska summerlösningar för designingenjörer och inköpsteam.
En elektromagnetisk summer är en elektroakustisk givare byggd kring en spole, en permanentmagnet och ett ferromagnetiskt membran (vanligtvis en liten stålkåpa). När ström flyter genom spolen blir det en elektromagnet som drar membranet mot magneten; vända strömmen och membranet fjädrar tillbaka. Upprepa det tusentals gånger per sekund och du får en ton. Till skillnad från en piezoelektrisk summer, som böjer en keramisk skiva, använder en elektromagnetisk summer en mekanism med rörlig spole — samma princip som en högtalare, krympt till några millimeter. Det gör elektromagnetiska summer till ett välbekant, billigt val för alla produkter som bara behöver höras.
Eftersom mekanismen är mekanisk och fristående, fortsätter en elektromagnetisk summer att arbeta genom vibrationer, fuktsvängningar och år av växlingscykler. För paneler, mätare och konsumentvaror förblir den elektromagnetiska summern standardljudet när en tydlig, låg ton är viktigare än det absoluta lägsta strömförbrukningen.
Mekanismen är principen om rörlig spole (röstspole). I en passiv elektromagnetisk summer levererar du en alternerande eller pulsad drivsignal som upprepade gånger aktiverar spolen; membranet oscillerar vid drivfrekvensen och utstrålar ljud. I en aktiv elektromagnetisk summer gör en intern oscillator den omkopplingen åt dig från en DC-källa. Två fakta formar designen:
Det är därför samma elektromagnetiska summer låter högre vid sin nominella resonansfrekvens än utanför den. När du anger en elektromagnetisk summer är resonansfrekvensen den siffra som bestämmer den verkliga ljudstyrkan inuti ditt hölje.
Detta är den första gaffeln i valet av elektromagnetisk summer: lever oscillationen inuti delen eller inuti din firmware?
En passiv elektromagnetisk summer innehåller endast spolen och membranet - ingen oscillator. Du matar den med en fyrkantsvåg eller AC-signal vid tonfrekvensen, och den låter på den frekvensen. Fördelen är tonhöjdskontroll: en passiv elektromagnetisk summer kan producera melodier, tvåtonslarm eller ett enda bekräftelsepip. Kostnaden är att din MCU eller en drivrutin IC måste generera vågformen.
En aktiv elektromagnetisk summer bäddar in en intern oscillator. Anslut likström inom det nominella området och den piper av sig själv med en fast ton. För ett enkelt "power-on"-pip eller felvarning är en aktiv elektromagnetisk summer den snabbaste vägen - ingen kod, inga extra delar, bara en spänningsskena och ett seriemotstånd.
Snabbregel:behöver du en fast varningston med noll firmware? Välj en aktiv elektromagnetisk summer. Behöver du tonhöjdskontroll, musik eller ett tvåtonslarm? Välj en passiv elektromagnetisk summer och kör den.
Båda gör ljud; de gör det annorlunda. En magnetisk (elektromagnetisk) summer flyttar en spole och magnet; en piezoelektrisk summer böjer en keramisk skiva. De praktiska avvägningarna:
Om du behöver en djup, hög, lågfrekvent varning vid 3–12 V, är en elektromagnetisk summer ofta det bästa värdet. Om effektbudgeten och temperaturintervallet dominerar, jämför båda på bänken innan du bestämmer dig.
När kortutrymmet är trångt löder den elektromagnetiska SMD-summern direkt på brädan. Delar i MEIDI MLT-serien för den rörliga spolmekanismen till ett 5×5 mm eller mindre fotavtryck utan ledningar. En SMD elektromagnetisk summer överlever automatiserad montering och förblir konsekvent på volymen - vilket är anledningen till att den dyker upp i smarta lås, bärbara enheter, hushållsapparater och instrumentpanelsindikatorer. Avvägningen mot en blyad elektromagnetisk summer är en något lägre maximal ljudutgång, så bekräfta dB vid din faktiska driftspänning innan du gör det.
För återflödesmontering tar en SMD elektromagnetisk summer också bort ett steg för handinsättning och minskar placeringsfel, vilket är viktigt när din volym klättrar förbi några tusen enheter i månaden.
Att läsa ett datablad för elektromagnetisk summer kommer ner till fyra siffror, plus två sekundära:
Lås spänningsområdet och resonansfrekvensen först, eftersom de avgör om den elektromagnetiska summern överhuvudtaget passar ditt kort och din kapsling.
Drivkretsen följer den typ du valde. En passiv elektromagnetisk summer vill ha en fyrkantsvåg - ett MCU PWM-stift genom ett strömbegränsande motstånd, eller en dedikerad summerdrivrutin-IC, fungerar bra. Håll drivspänningen inom det nominella driftsområdet; överkörning kan mätta spolen eller överhetta den. En aktiv elektromagnetisk summer behöver bara en ren likströmskälla och ett seriemotstånd; byt den med en transistor eller MOSFET från din MCU GPIO. Eftersom spolen är induktiv, placera en flygback-diod över den för att skydda ditt slutsteg.
Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) tillverkar elektromagnetiska summer över passiva, aktiva och SMD-linjer, med intern spolelindning och akustisk avstämning – stegen som bestämmer tonkonsistens från den första enheten till volymproduktion. Nedan följer ett representativt urval ur vårt sortiment. Fullständiga mekaniska ritningar och den kompletta katalogen finns tillgängliga på begäran. Varje värde är en uppmätt specifikation; bekräfta alltid det senaste databladet innan designen in.
| Modell | Typ | Klassad V | Drift V | Resonansfrekv. | Ljudutgång | Märkström |
|---|---|---|---|---|---|---|
| HN-1295 | Passiv | 5 V | 3–7 V | 2400 Hz | ≥85 dB | ≤80 mA |
| HN-2512 | Passiv | 5/12 V | 3–7/9–14 V | 800 Hz | 85 dB | ≤30 mA |
| HN-9650E | Passiv | 5 V | 4–6 V | 2700 Hz | ≥85 dB | ≤80 mA |
| HMB1206-05 | Aktiv | 5 V | 3–7 V | 2700±300 Hz | ≥85 dB | ≤30 mA |
| HNB09A05 | Aktiv | 5 V | 3–7 V | 2700±300 Hz | ≥85 dB | ≤30 mA |
| TMB12A05 | Aktiv | 5 V | 3–7 V | 2400±300 Hz | ≥85 dB | ≤30 mA |
| TMB12A12 | Aktiv | 12 V | 8–16 V | 2700±300 Hz | ≥88 dB | ≤30 mA |
| TMB12A24 | Aktiv | 24 V | 18–26 V | 2400±300 Hz | ≥90 dB | ≤30 mA |
| MLT-5020 | SMD passiv | 3,0 V | 2–4 V | 4000±300 Hz | ≥80 dB | ≤100 mA |
| MLT-8530-16R | SMD passiv | 3,6 V | 2,5–4,5 V | 2700±200 Hz | ≥85 dB | ≤100 mA |
| MLT-9650Y-5V | SMD aktiv | 5 V | 4–7 V | 3000±300 Hz | ≥85 dB | ≤30 mA |
Använd denna femstegskontroll innan du skickar en elektromagnetisk summer till din stycklista:
Om du är osäker, skicka MEIDI din kapslingsvolym, leverans och önskad ljudstyrka - vi kommer att föreslå den elektromagnetiska summern som passar din kavitet istället för att gissa.

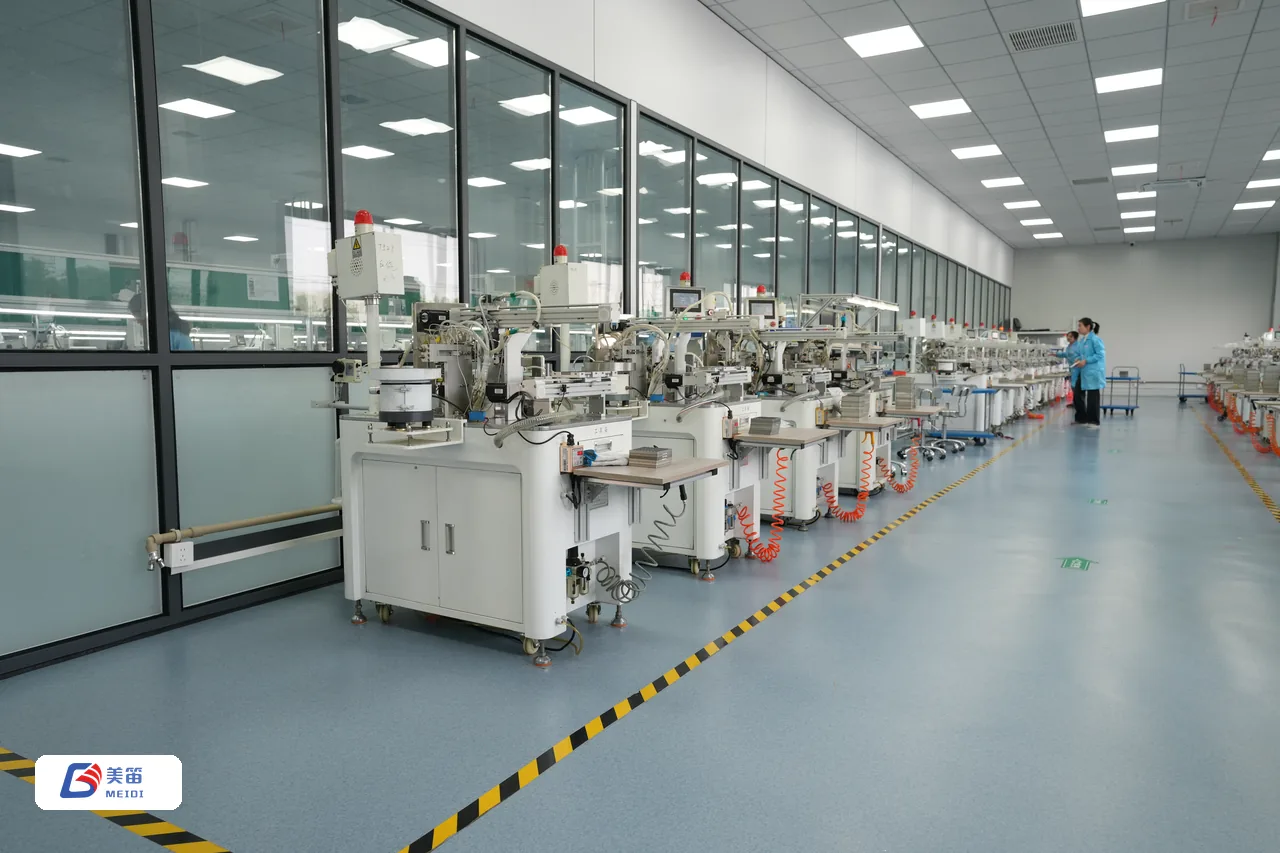

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) är en dedikerad tillverkare av summer och akustiska komponenter, inte ett handelsföretag. MEIDI är exportmärket för samma tillverkningsbas, byggt för anpassade och OEM-program — om en standarddel missar ditt hölje, spänning eller SPL-mål, ställer vi in spolen och kaviteten till dina specifikationer. Med automatiserade produktionslinjer, ett internt akustiskt testlabb, och ISO 9001 och ISO 14001 ledningssystem plus RoHS och REACH efterlevnad, stödjer vi kunder från prototypprover på flera dagar till stabil massproduktion. Om du jämför en leverantör av elektromagnetiska summer, ställ var och en en enkel fråga - vem lindar spolen och vem testar tonen? På MEIDI är svaret detsamma: det gör vi.
En elektromagnetisk summer använder en spole och magnet som rör ett stålmembran; en piezoelektrisk summer böjer ett keramiskt element under spänning. Den elektromagnetiska summern vinner på lågfrekvent ljudstyrka och låg kostnad för grundläggande varningar, medan den piezoelektriska typen vinner på kraft, hållbarhet och slimmade SMD-designer. Välj den elektromagnetiska summern när du behöver en djupare ton på 3–12 V.
Välj en passiv elektromagnetisk summer när din firmware redan driver en PWM-utgång och du vill styra tonhöjden eller spela melodier. Välj en aktiv elektromagnetisk summer när du bara behöver ett fast pip från likström och vill ha den enklaste integrationen utan extra kod.
Ja. MEIDI utvecklar anpassade elektromagnetiska summerlösningar med akustisk inställning, anpassad mekanisk design och samdesignade drivkretsar. Utvärderingsprover byggs vanligtvis inom några dagar så att du kan verifiera prestanda i ditt eget hölje.
MEIDI tillverkar enligt ISO 9001 och ISO 14001 kvalitets- och miljöledningssystem, och våra elektromagnetiska summerprodukter uppfyller RoHS- och REACH-ämneskraven. Dokumentation följer med varje försändelse.
Standardmodeller kan vanligtvis skickas inom några arbetsdagar, och anpassade elektromagnetiska summerprover byggs vanligtvis inom några dagar efter att specifikationen har bekräftats. Kontakta vårt team med din spänning, SPL och fotavtryck för att börja.
Behöver du en elektromagnetisk summer för din nästa design?
Berätta för oss din spänning, SPL och fotavtryck, så rekommenderar vi en standardmodell eller föreslår en anpassad elektromagnetisk summer. Datablad och kostnadsfria utvärderingsprover finns tillgängliga på begäran.
Kontakta:sales067@meidibuzzer.com | Webbplats:www.meidibuzzer.com
Den här artikeln tillhandahålls för teknisk referens. Specifikationerna återspeglar representativa MEIDI elektromagnetiska summermodeller; bekräfta alltid det senaste databladet innan designen in. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
