Stabil aktiv piezoelektrisk summer för elektroniska varningar

Företagsöversikt

Jiangsu Meidis aktiva piezoelektriska summerproduktion kombinerar precisionsoscillatorkalibrering med automatisk testning av keramiska givare. Varje enhet genomgår akustisk karakterisering över sitt driftspänningsområde, och miljöbelastningsscreening tillämpas på provtagna partier. Tekniska specialister arbetar direkt med kunder för att finjustera frekvensparametrar, spänningströsklar och husdimensioner för specialiserade driftsättningsscenarier.

Produktbeskrivning

Aktiva piezoelektriska summer integrerar en inbyggd oscillatorkrets med en högeffektiv keramisk givare, så att en likströmsförsörjning inom märkspänningsområdet omedelbart producerar en fast frekvenston. Dessa fristående komponenter används i stor utsträckning i rökdetektorer, gaslarm, industriella varningspaneler, medicinska varningsanordningar och bilparkeringssensorer, där en hög larmsignal med låg effekt är avgörande för säkerheten. Eftersom drivelektroniken redan finns inuti summern, behöver inte värdsystemet en mikrokontroller PWM-utgång eller en extern signalgenerator, vilket minskar antalet komponenter och förenklar kretslayouten.

Den piezoelektriska keramiska konstruktionen genererar genomträngande toner som skär genom omgivande buller, vilket säkerställer att varningar når sina avsedda mottagare även i akustiskt utmanande miljöer. Till skillnad från aMagnetisk aktiv summer, som använder en spole och ett ferromagnetiskt membran för att producera ett lägre ljud, den aktiva piezoelektriska typen arbetar vid högre frekvenser, vanligtvis 2kHz till 6kHz, och drar mindre ström. Detta gör den särskilt lämplig för batteridriven utrustning där strömförbrukningen direkt påverkar serviceintervallen.

Oscillatorkrets och akustisk prestanda

Den interna oscillatorn är avstämd till resonansfrekvensen för det piezoelektriska elementet, som är en tunn keramisk skiva bunden till ett metallsubstrat. När den drivs genererar kretsen en fyrkantsvågsdrift som får keramen att expandera och dra ihop sig vid resonanspunkten, vilket maximerar ljudutmatningen. Eftersom oscillationsfrekvensen är mekaniskt fixerad är en aktiv piezoelektrisk summer inte avsedd för applikationer som behöver variabel tonhöjd. För design som kräver en rad olika toner, enPassiv piezoelektrisk summereller aMagnetisk passiv summer driven by a microcontroller PWM signal offers greater flexibility.

Ljudtrycksnivåer varierar vanligtvis från 80dB till 100dB vid 10 cm, beroende på höljets design och drivspänning. Det robusta keramiska elementet tål extrema temperaturer från -20 ℃ till +70 ℃ och mekaniska vibrationer, vilket gör aktiva piezoelektriska summer tillförlitliga i tuffa driftsmiljöer. För extremt högt omgivningsljud, en dedikeradAlarmsummermed en skräddarsydd akustisk kammare kan ge ännu högre effekt.

Varianter och anpassning

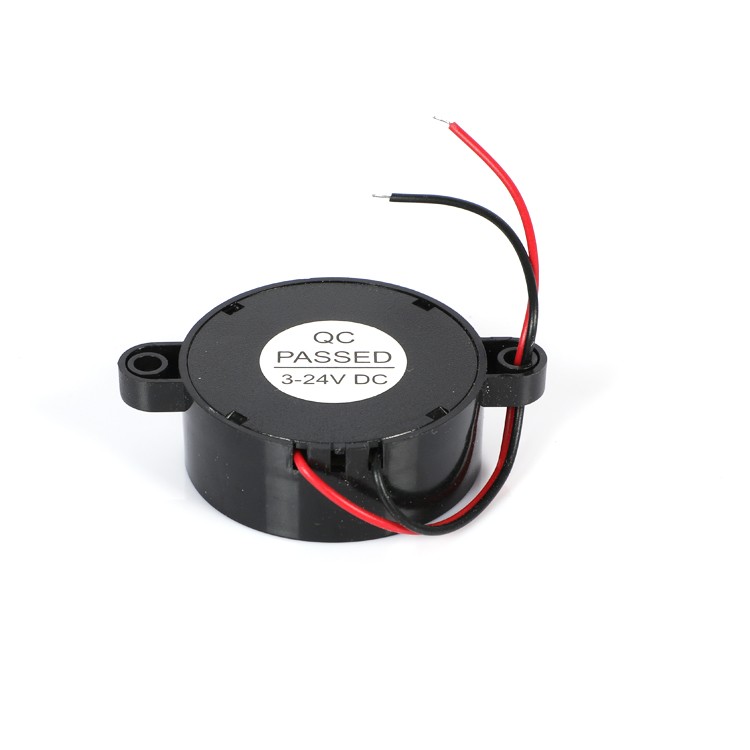

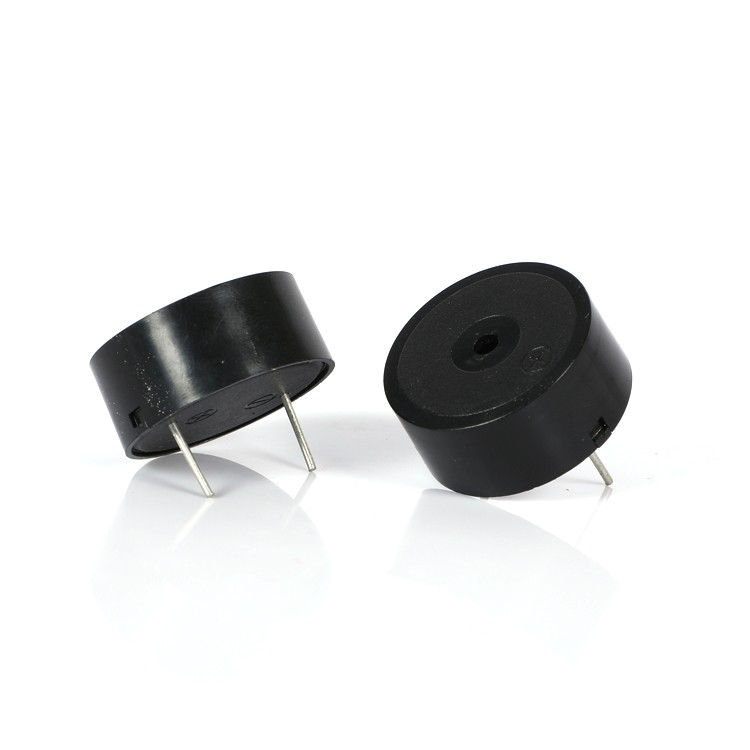

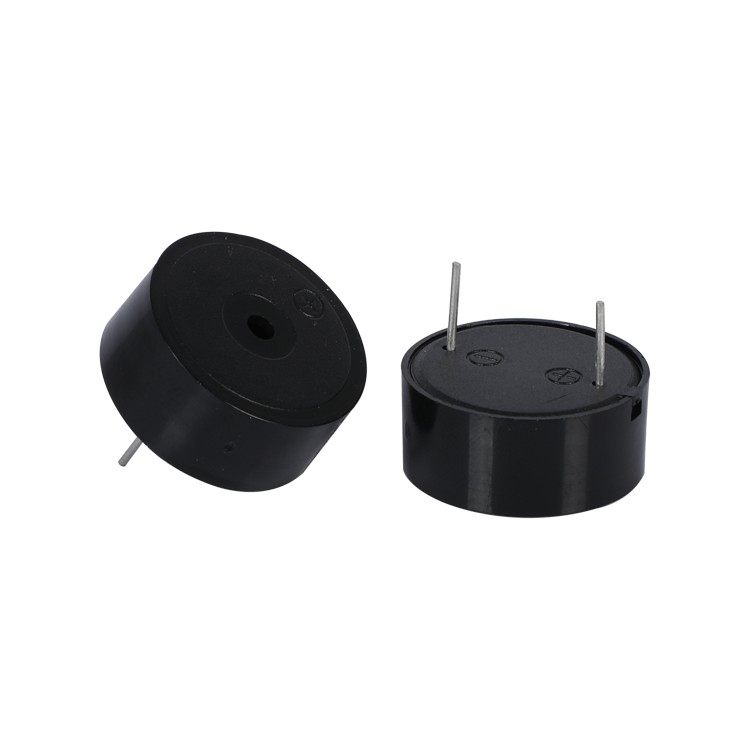

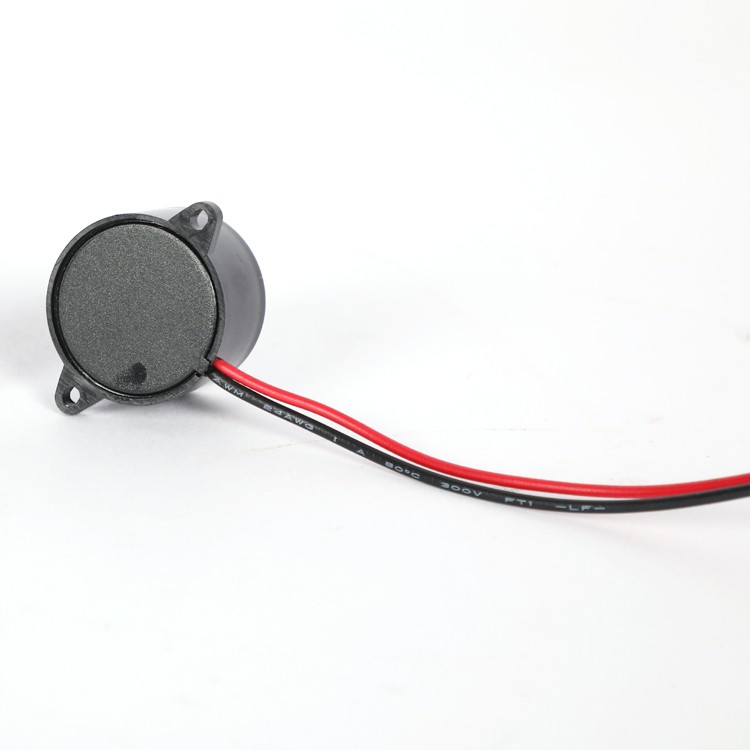

Aktiva piezoelektriska summer finns i en rad spänningar, vanligtvis 3V, 5V, 12V och 24V DC. Konfigurationer för genomgående stift, trådledning och panelmonterade täcker de flesta mekaniska krav. För kompakta ytmonterade konstruktioner, enSMD Piezoelektrisk passiv summerkan användas, även om den aktiva oscillatorversionen i SMD-form är mindre vanlig på grund av utrymmesbegränsningar. För projekt som behöver en icke-standardiserad resonansfrekvens, tonmönster eller stiftlayout kan MEIDI anpassa oscillatorparametrarna och husets geometri. Prototypprover levereras med en akustisk testrapport så att prestandan kan verifieras i målhöljet.

FAQ

Kan en aktiv piezoelektrisk summer producera flera toner?

En vanlig aktiv summer avger en enda kontinuerlig ton eller ett förinställt alternerande mönster om det anges vid beställningstillfället. Tonen kan inte ändras av användaren. För flera distinkta varningar från samma enhet är en externt driven passiv summer som styrs av en mikrokontroller en lämpligare lösning.

Vad är den typiska strömförbrukningen jämfört med en elektromagnetisk summer?

Piezoelektriska aktiva summer drar i allmänhet mindre ström än elektromagnetiska typer, ofta under 10mA vid märkspänning. Det exakta värdet beror på modell och drivnivå, men denna effektivitetsfördel gör dem populära för batteridrivna säkerhetsanordningar.

Hur ska ljudporten hanteras vid montering?

Den främre öppningen måste förbli fri. Flux, konform beläggning eller rengöringslösningsmedel som kommer in i porten kan dämpa membranet och minska ljudeffekten. Om skivtvätt krävs bör en tillfällig skyddskåpa eller en förseglad summervariant övervägas.

Tabellen nedan listar alla standardspecifikationer för produkter i denna serie. Skräddarsydda lösningar finns tillgängliga på din begäran; vänligen kontakta oss för ytterligare anpassningskrav.

Modell	Produktbild	Märkspänning (VDC)	Driftspänning (VDC)	Ljudtrycksnivå @10cm (dB)	Driftström (mA)	Resonansfrekvens (Hz)	Driftstemperatur (℃)	Vikt (g)	Mått (mm)
HND-2310E		12	3~24	≥85 @3500Hz 12Vp-p	≤4 @3500Hz 12Vp-p	3500±500	-20~+75	4	Ø22,8×9,8
HND-2310B		12	3~24	≥85 @3500Hz 12Vp-p	≤4 @3500Hz 12Vp-p	3500±500	-20~+75	4	Ø22,8×9,8

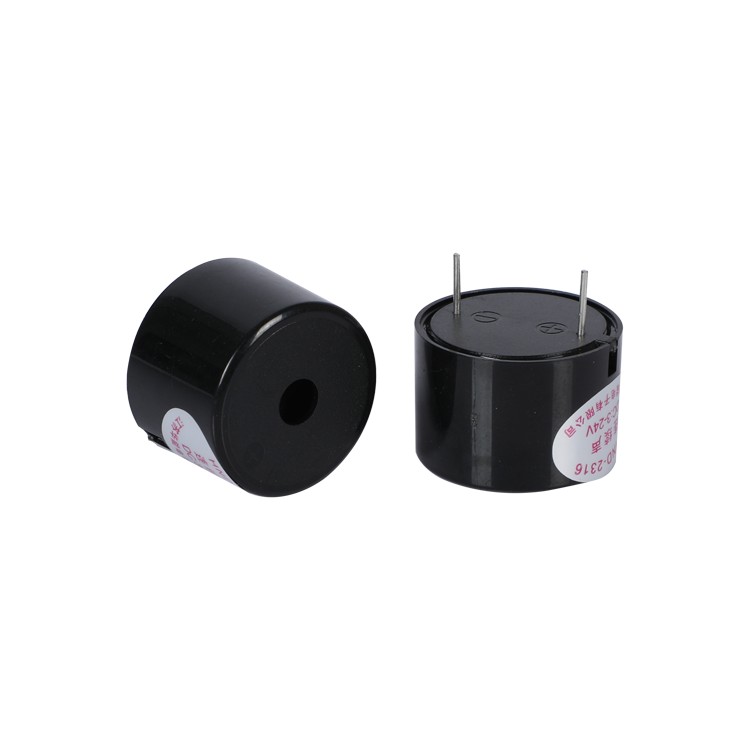

HND-2316		12	3~24	≥90 @3000Hz 12Vp-p	≤10 @3000Hz 12Vp-p	3000±500	-20~+80	5	Ø23,0×16,0
HND-2316L		12	3~24	≥90 @3000Hz 12Vp-p	≤10 @3000Hz 12Vp-p	3000±500	-20~+80	5	Ø23,0×16,0

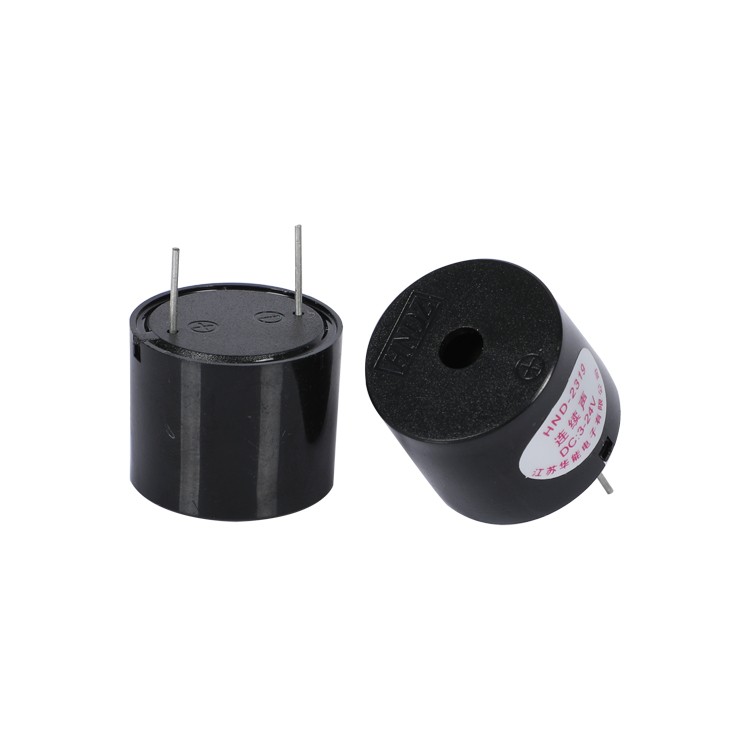

HND-2319		12	3~24	≥90 @3700Hz 12Vp-p	≤10 @3700Hz 12Vp-p	3700±500	-20~+80	5	Ø23,0×19,0
HND-4216		12	3~24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×16,0

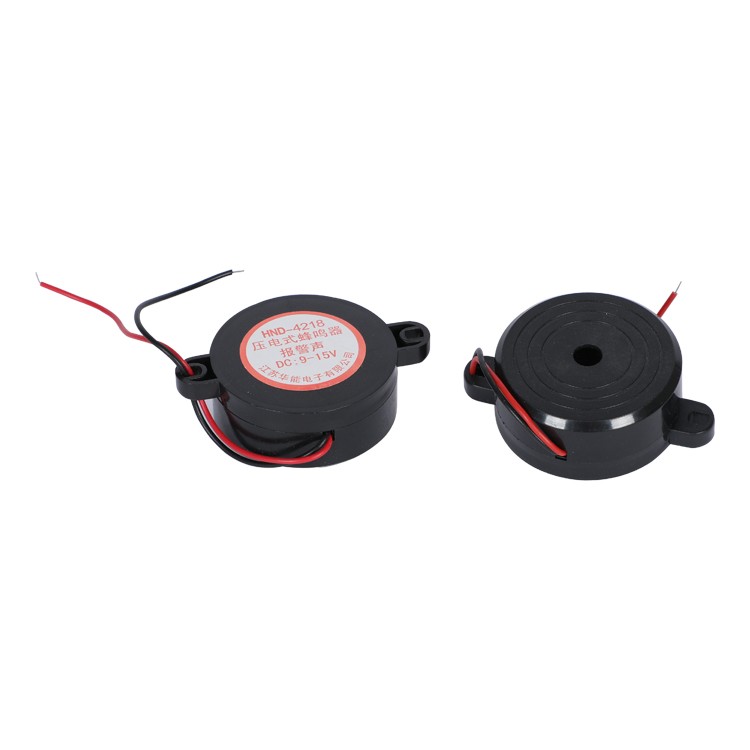

HND-4218		12	3~24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×18,0
