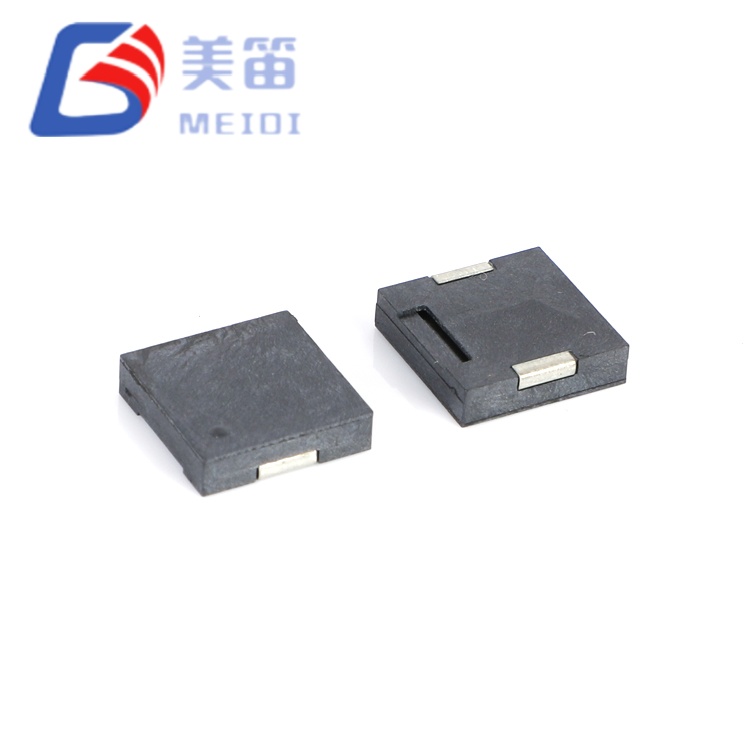

Den 12*12*3 mm SMD piezoelektriska passiva summern är en ytmonterad passiv piezoelektrisk summer som accepterar en bred 1–25V drivsignal, vilket gör att en enda komponent kan täcka allt från 3,3V logiska skenor upp till 24V industribussar. Dess resonansfrekvens är centrerad vid 4000Hz, och vid nominellt 3V förblir strömförbrukningen under 5mA, vilket gör den praktisk för batteridrivna instrument såväl som fasta installationer. Med ett 12 mm kvadratfotavtryck och en höjd på endast 3 mm, passar summern in i täta PCB-enheter där både utrymme och kraft hanteras tätt.
Eftersom 12*12*3 mm SMD Piezoelectric Passive Buzzer är en passiv givare, kräver den en extern AC-vågform, vanligtvis en fyrkantsvåg eller PWM-signal vid eller nära 4000Hz. Detta ger den fasta programvaran fullständig kontroll över ljudkaraktären: på-av-timing, frekvensmodulering och flertonsmönster kan alla definieras i mjukvara utan att någon hårdvara ändras. Den breda matningstoleransen innebär att samma summer kan användas över produktvarianter med olika rälsspänningar, vilket förenklar upphandling och kvalificering.
4000Hz mittfrekvensen ligger inom 2–5kHz-bandet där det mänskliga örat har störst känslighet, så varningar förblir tydligt hörbara även vid måttliga körnivåer. Vid 3V topp-till-topp är det garanterade lägsta ljudtrycket 80dB vid 10cm, och provmätningar överstiger vanligtvis 83dB. Den kapacitiva karaktären hos det piezoelektriska elementet eliminerar magnetiska emissioner, vilket är en fördel när summern är placerad nära känsliga analoga eller RF-kretsar.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk passiv summer | — |
| Märkspänning | 3 V (Vp‑p) | Topp-till-topp referens |
| Driftspänning | 1 – 25 V (Vp‑p) | Fullt funktionellt utbud |
| Resonansfrekvens | 4000 ± 300 Hz | Vid märkspänning |
| Ljudutgång vid 10 cm | ≥ 80 dB | Vid 3 V, 4000 Hz |
| Driftström | ≤ 5 mA | Vid 3 V |
| Kapacitans | 14 000 ± 30 % pF | Vid 1 kHz, 25 ℃ |
| Driftstemperatur | -30 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -40 ℃ ~ +85 ℃ | Icke-fungerande |

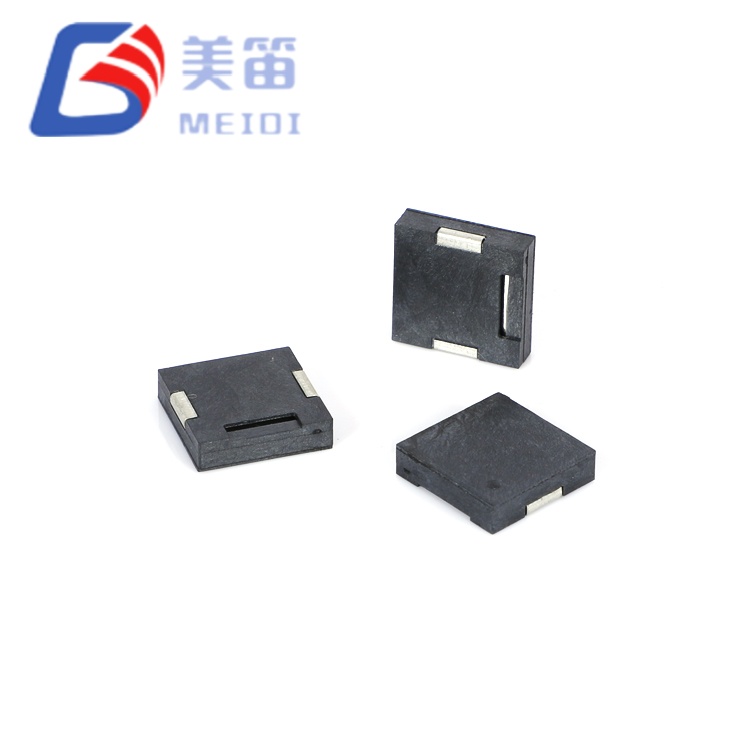

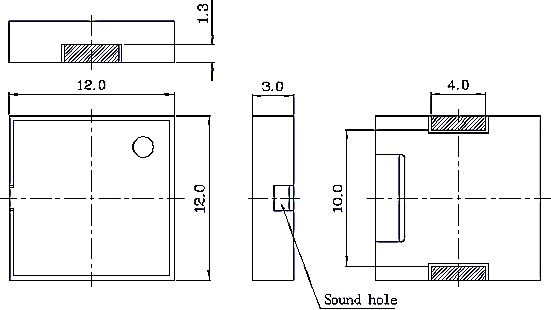

| Mått (L × B × H) | 12,0 × 12,0 × 3,0 mm | Endast kropp |
| Vikt | 0,4 g | Typisk |
| Material för hölje | Svart LCP | Reflow-kompatibel |
| Monteringstyp | SMD | Återflöde: 255 ± 5 ℃, upp till 3 passager |
Gränssnitt för konsumentapparater: slut-på-cykel- och felvarningar i tvättmaskiner, mikrovågsugnar och luftrenare, där en enda summer kan betjäna 5V och 12V styrkort utan spänningsöversättning.
Smarta hempaneler och IoT-gateways: statustoner för Wi-Fi-parning, säkerhetsaktivering och röstassistentbekräftelse, driven direkt från en 3,3V GPIO.
Kommersiell kyl- och VVS-utrustning: dörren på glänt och temperaturtröskellarm i montrar och walk-in-kylare, som drar nytta av det utökade driftstemperaturintervallet.
Batteridrivna bärbara instrument: handhållna mätare och miljömonitorer där strömförbrukningen under 5 mA förlänger körtiden.
Eftermarknadstillbehör för bilar: 12V direktdrift för bältespåminnare, parkeringssensorfeedback och laddningsindikatorer.
| Designkrav | MLT-1230 Attribut |
| En summer för flera produktspänningar | 1–25V-intervallet täcker 3,3V, 5V, 12V och 24V skenor, konsoliderar lagret och förenklar stycklista. |
| Låg energiförbrukning | ≤5mA vid 3V är lämplig för batteri- och energiskördssystem; faktisk förbrukning beror på drivspänningen och driftcykeln. |
| Tydlig varning för alla åldersgrupper | 4kHz resonans är konsekvent märkbar över demografi, och tonen bär bra genom typiska plasthöljen. |
| EMC-vänlig placering | Inget magnetfält eller induktivt omkopplingsljud, så summern kan placeras nära antenner, sensorer eller analoga precisionskretsar. |
| Smal inbyggnadsintegrering | 3 mm höjd passar under skärmar, batteripaket och skärmburkar i bärbara och panelmonterade produkter. |

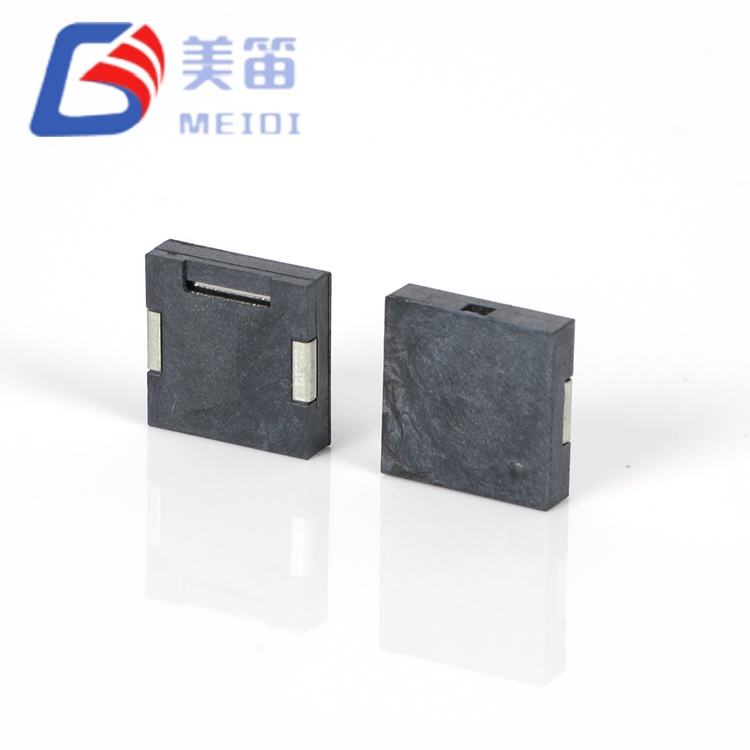

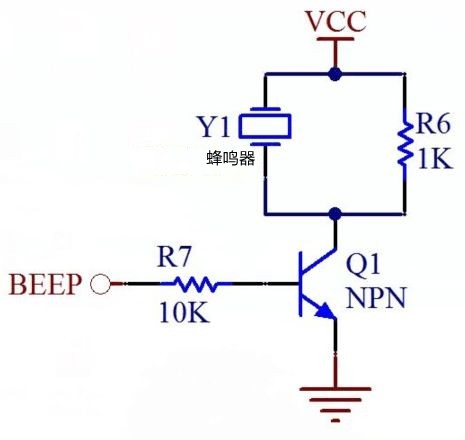

Kapacitansen på 14 000 pF representerar en reaktiv belastning på cirka 2,8 kΩ vid 4 000 Hz. De flesta 3,3V MCU-utgångar kan driva detta direkt, men för 12V eller 24V drift rekommenderas en enkel transistorbuffert eller dedikerad piezodrivrutin för att hantera den högre spänningssvängningen. Referensscheman är tillgängliga från MEIDI:s applikationsteam.
MEIDI Intelligent Technology har designat och tillverkat akustiska komponenter sedan 2011. Företagets vertikalt integrerade fabrik i Jiangsu, Kina, täcker LCP-gjutning, automatiserad SMD-montering, piezoelektrisk keramisk bearbetning och 100 % end-of-line akustisk testning. ISO 9001-certifiering och ett dedikerat tillförlitlighetslaboratorium ger ramen för jämn kvalitet vid höga volymer.

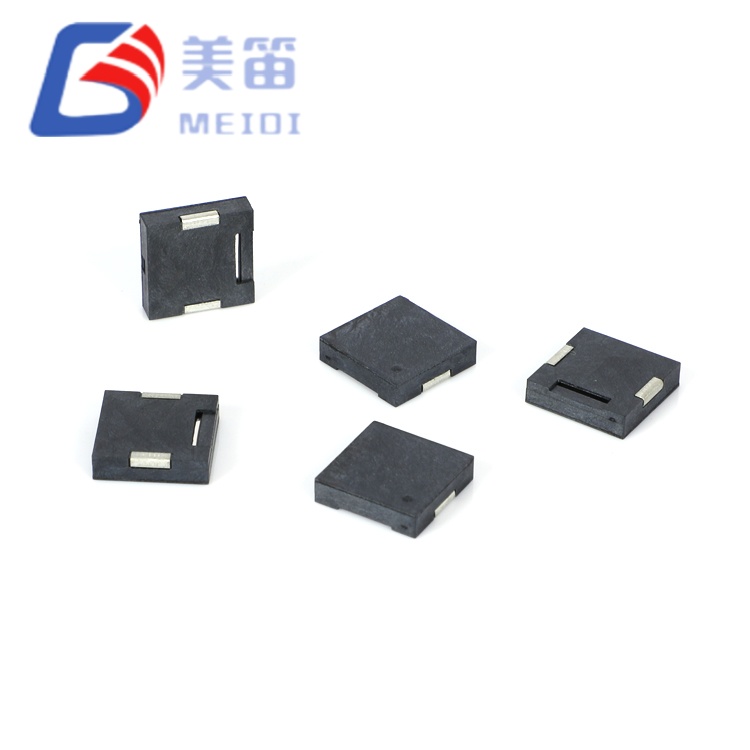

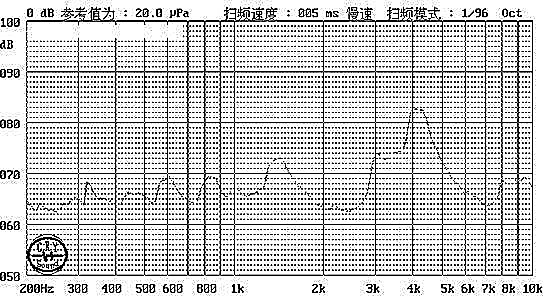

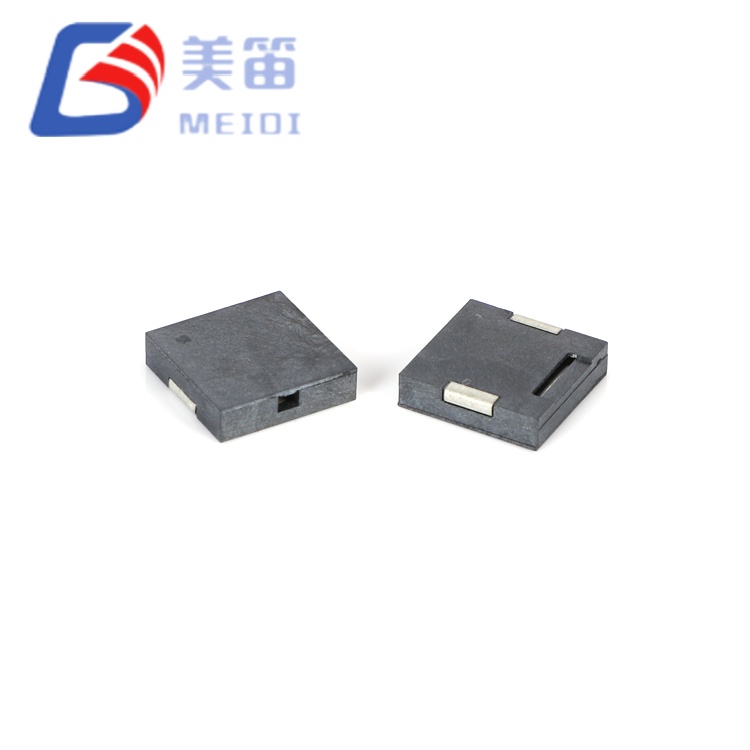

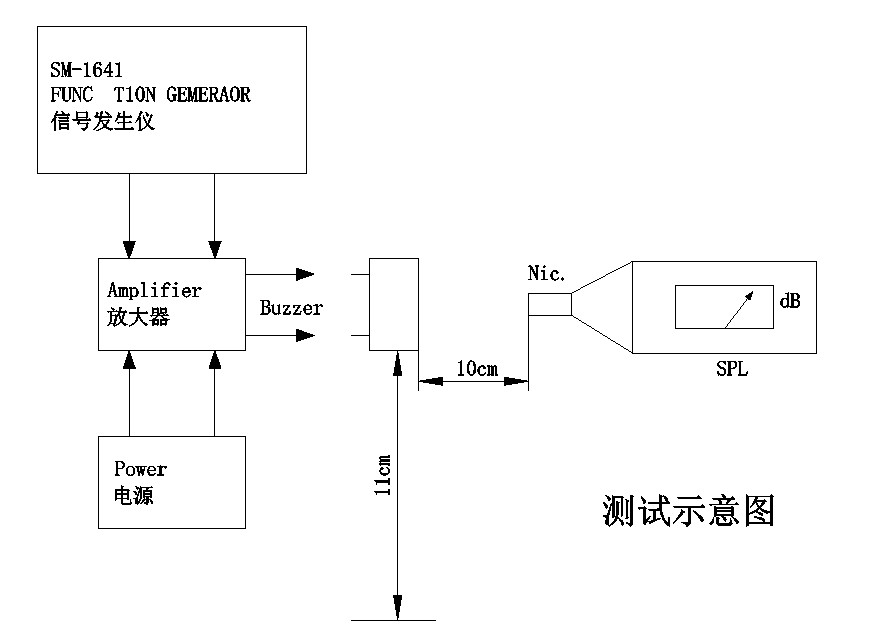

Den 12*12*3 mm SMD piezoelektriska passiva summern produceras på samma automatiserade linjer som levererar till MEIDI:s fordons- och industrikunder. Varje produktionssats utsätts för en omfattande uppsättning tester. Resonansfrekvensen verifieras på 100 % av enheterna för att säkerställa att 4000±300Hz-fönstret uppfylls; produktionsprover visar genomgående en stram 4000Hz-fördelning. Kapacitansen är skärmad till 14000pF ±30 %, och ljudtrycksnivån bekräftas genom statistisk provtagning, med typiska värden från 83,8dB till 86,7dB. Miljöbelastningsscreening inkluderar 48 timmar vid +80°C, 48 timmar vid -30°C och fem termiska chockcykler. Mekanisk robusthet valideras genom vibrationstestning och 75 cm falltester, medan lödningsintegriteten verifieras av lödvärmebeständighet och full återflödesprofilering. Alla testposter är kopplade till en lotkod på huset och bevaras i tio år.
1. Hur påverkar det breda spänningsområdet drivkretsen?
Vid 3V kan många mikrokontroller driva summern direkt eftersom strömförbrukningen är under 5mA. När matningsspänningen ökar stiger även toppströmmen; vid 12V eller 24V är en enkel transistorbuffert eller MOSFET på logisk nivå att rekommendera. Den viktiga fördelen är att samma summer kan användas över alla dessa spänningar, vilket eliminerar behovet av olika artikelnummer.
2. Varför är resonansfrekvensen inställd på 4000Hz?
4000Hz ligger inom intervallet 2–5kHz där mänsklig hörsel är mest känslig, så tonen upptäcks lätt även vid låga volymer. Denna frekvens sprider sig också bra genom plasthöljen och är mindre riktad än högre frekvenser, vilket gör den till en bra allmän varningston.
3. Kan MLT-1230 producera röst eller musik?
Nej. Enheten är en smalbandig resonansgivare optimerad för 4000Hz. Även om enkla mönster som pip och pip kan genereras genom att variera PWM-driftcykeln, kan den inte återge tal eller komplext ljud. För sådana applikationer bör en dynamisk högtalare eller bredbandspiezo-ekolod övervägas.
4. Vad betyder 14000pF kapacitansen för min design?
Kapacitansen definierar den reaktiva belastningen som ses av föraren. Vid 4000Hz är reaktansen cirka 2,8kΩ. Detta värde ska användas för att beräkna den toppström som drivenheten måste leverera. ±30 % tolerans bör beaktas i värsta tänkbara designmarginaler.
5. Är anpassning tillgänglig?

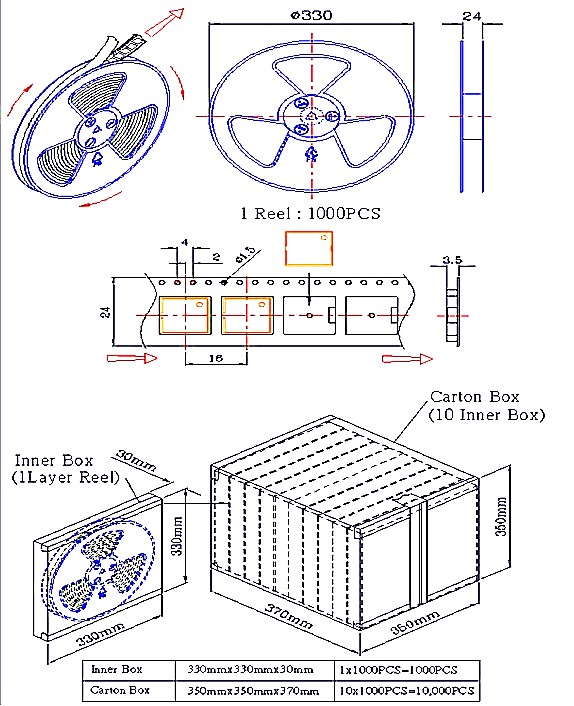

Ja. MEIDI erbjuder anpassad frekvensjustering inom ett intervall på 2–5 kHz, alternativa kapacitansvärden och olika band-och-rullkonfigurationer för OEM-projekt med stora volymer. Kontakta ansökningsteamet med dina krav för en genomförbarhetsbedömning och ledtid.
För datablad, spänningsspecifika akustiska kurvor, referensdesigner för drivkretsar eller OEM-anpassning, skicka in dina krav via kontaktformuläret. MEIDI applikationsingenjörer svarar normalt inom en arbetsdag med teknisk dokumentation och volympriser.
