Hur fungerar en magnetisk passiv summer och varför är den nödvändig för moderna elektroniska enheter? (2026 guide)

En magnetisk passiv summer är en av de mest mångsidiga ljudsignalkomponenterna som används i modern elektronik. Till skillnad från en aktiv summer som bär sin egen interna oscillator, förlitar sig en magnetisk passiv summer på en extern drivsignal för att producera ljud. För ingenjörer, köpare och produktdesigners är att förstå hur en magnetisk passiv summer fungerar det första steget mot att välja rätt akustisk komponent för larm, kontrollpaneler, smarta enheter och industriell utrustning. Denna tekniska guide från 2026 förklarar arbetsprincipen, den interna strukturen, urvalskriterierna och verkliga produktparametrar för den magnetiska passiva summern och jämför den med aktiva och piezoelektriska alternativ så att du med tillförsikt kan välja rätt magnetisk passiv summer.

1. Vad är en magnetisk passiv summer?

En magnetisk passiv summer är en elektromagnetisk akustisk givare som omvandlar en elektrisk signal till hörbart ljud. Ordet "passiv" betyder att komponenten inte innehåller någon inbyggd oscillator; den behöver en extern fyrkantsvåg eller växelströmssignal för att vibrera. Ordet "magnetisk" syftar på den rörliga spolmekanismen: en spole, en permanentmagnet och ett tunt ferromagnetiskt membran. Eftersom en magnetisk passiv summer lämnar ton, tonhöjd och melodi under kontroll av värdmikrokontrollern, erbjuder den mycket mer flexibilitet än en aktiv summer med fast ton. Kort sagt, en magnetisk passiv summer är den "dumma" men programmerbara kusinen till summerfamiljen – och den programmerbarheten är dess största styrka.

2. Hur fungerar en magnetisk passiv summer?

Funktionsprincipen för en magnetisk passiv summer är baserad på elektromagnetism och membranvibrationer. Processen sker i fem steg:

Steg 1 — Signalapplikation.En mikrokontroller eller dedikerad drivkrets skickar en fyrkantsvåg (PWM) till de två terminalerna på den magnetiska passiva summern. En fyrkantsvåg är att föredra framför en sinusvåg eftersom dess skarpa kanter ändrar spolströmmen på ett avgörande sätt, vilket förbättrar effektiviteten och ljudstyrkan.

Steg 2 — Generering av magnetfält.Växelströmmen som flyter genom spolen skapar ett fluktuerande magnetfält runt kärnan.

Steg 3 — Tvinga interaktion.Detta föränderliga fält samverkar med permanentmagnetens statiska fält, trycker och drar det ferromagnetiska membranet mot och bort från magneten vid drivfrekvensen.

Steg 4 — Vibration och ljud.Membranet svänger snabbt, förskjuter luftmolekyler och producerar ljudvågor. En 2,4 kHz fyrkantsvåg ger en 2,4 kHz ton; Ljudets frekvens bestäms helt av den externa signalen. Det är därför en magnetisk passiv summer kan återge vilken ton du programmerar.

Steg 5 — Resonansjustering.Att driva den magnetiska passiva summern nära dess mekaniska resonansfrekvens maximerar ljudtrycksnivån (SPL) och effektiviteten. De flesta enheter resonerar mellan 2,0 kHz och 2,7 kHz. Kapslingens hålighet påverkar också resonansen, så bänkens prestanda kan ändras när summern är monterad i ett stängt hölje.

Denna "dumma" natur – helt kontrollerad av den yttre kretsen – är precis vad som definierar den magnetiska passiva summern som passiv, och det är därför en modell kan tjäna många ljudfunktioner.

3. Huvudkomponenter i en magnetisk passiv summer

Varje magnetisk passiv summer delar fyra kärndelar:

Spole.En koppar som slingrar sig runt en spole. När ström passerar genom den blir spolen en elektromagnet. Spoleristans (DCR) mäter vanligtvis 16Ω, 42Ω eller 140Ω, vilket styr drivströmsberäkningen.

Permanent magnet.Ger det konstanta magnetiska baslinjens fält som spolens fält verkar mot för att flytta membranet.

Membran.En tunn, flexibel ferromagnetisk platta - ofta en nickel-järnlegering - placerad precis ovanför magneten. Det är den del som fysiskt vibrerar för att göra ljud.

Hus.Ett plast- eller metallhölje som skyddar insidan, formar den akustiska uteffekten och definierar PCB-fotavtrycket. Vanliga storlekar sträcker sig från Φ12×8,5 mm till 12,0×9,0 mm, med lågprofilalternativ för smala enheter. Dessa fyra delar definierar varje magnetisk passiv summer på marknaden.

4. Aktiva kontra passiva summer: Vad är skillnaden?

Skillnaden mellan aktiva och passiva summer är om oscillationskällan bor inuti komponenten eller inuti din firmware. På datablad kan du också se villkorengivare(extern enhet) ochindikator(intern enhet).

En aktiv summer integrerar en intern oscillator. Anslut likström inom sitt nominella intervall och den piper av sig själv med en fast ton—ingen kod, inga extra delar. En magnetisk passiv summer, däremot, innehåller endast spolen och membranet. Din MCU eller en drivrutin-IC måste generera vågformen. För en magnetisk passiv summer är avvägningen enkel: aktiv ger dig den snabbaste integrationen och ingen firmware; passiv ger dig tonhöjdskontroll, melodier och tvåtonslarm från en enda lågkostnadsgivare.

5. Magnetisk vs. Piezoelektrisk summer: En specifikationsjämförelse

Magnetiska och piezoelektriska summer ger båda ljud, men de gör det på olika sätt. En magnetisk passiv summer flyttar en spole och magnet; en piezoelektrisk summer böjer en keramisk skiva. De praktiska avvägningarna är viktiga för komponentvalet.

För sammanhanget sätter globala ledare som Murata och TDK många av riktmärkena för piezoelektriska och elektroakustiska komponenter; en magnetisk passiv summer förblir det föredragna valet där låg spänning och en fylligare ton krävs. När både budget och ton spelar roll vinner en magnetisk passiv summer ofta över piezo för lågspänningsdesigner.

6. Viktiga tekniska parametrar att kontrollera

När du utvärderar en magnetisk passiv summer, läs databladet mot dessa parametrar:

Ljudtrycksnivå (SPL).Ljudstyrka i dB uppmätt till 10 cm. Industrianläggningar kan behöva 85 dB eller mer; se till att SPL överstiger omgivande brus med minst 10 dB.

Driftspänning (Vp-p).Topp-till-topp-amplituden för den rekommenderade fyrkantvågen (t.ex. 3 Vp-p, 5 Vp-p, 12 V) – inte en DC-matningsspänning. Detta är amplituden som din förare måste leverera.

Resonansfrekvens.Kör nära denna frekvens för maximal effekt och effektivitet. Off-resonans drift slösar bort kraft och sänker SPL.

Spolemotstånd (DCR) och ström.En spole på 42Ω vid 5 Vp-p drar ungefär 40 mA; dimensionera drivtransistorn i enlighet därmed med Ohms lag (I = V / R).

Flyback diodskydd.Eftersom en magnetisk passiv summer är en induktiv belastning, skapas en bakåt-EMF-spänningsspik om du stänger av drivenheten. En frigående (flyback) diod placerad tvärs över spolen skyddar omkopplings-MOSFET eller BJT från skador.

Terminaltyp.SMD för automatiserade pick-and-place-linjer, eller genomgående hål (THT) för manuella och modulära kort.

7. MEIDI magnetiska passiva summermodeller (riktiga parametrar)

För att göra teorin konkret finns här representativa magnetiska passiva summermodeller från MEIDI:s katalog, med den faktiska märkspänningen, resonansfrekvensen, SPL och spolresistansen som används i produktionen. Spolresistans på 16Ω / 42Ω / 140Ω mappar till de typiska 3 V / 5 V / 12 V-drivenhetsfamiljerna.

Alla listade modeller är elektromagnetiska (magnetiska) passiva summer tillverkade enligt ISO 9001 / ISO 14001-system och kompatibla med RoHS, REACH och CE. Fullständiga elektriska egenskaper, konturritningar och SPL-kurvor finns tillgängliga på varje produktsida och i det nedladdningsbara databladet. Se denmagnetisk passiv summerkatalogför hela sortimentet.

8. Varför välja en magnetisk passiv summer?

En magnetisk passiv summer erbjuder flera fördelar som gör den till ett standardval för många mönster:

• Frekvensflexibilitet.Ändra körsignalen och en modell har många funktioner – larm, bekräftelser, till och med enkla melodier.
• Kostnadseffektivitet.En enda billig givare som styrs av en befintlig MCU slår flera aktiva summer med fast ton.
• Kompakt storlek.Förpackningar som Φ12×8,5 mm passar bärbara och bärbara enheter med begränsad utrymme.
• Lågspänningsdrift.Fungerar från 3 V, perfekt för batteridrivna produkter.
• Långt liv.Ingen intern oscillator att misslyckas; enkel mekanisk konstruktion ger stark långsiktig tillförlitlighet.

Det är därför en magnetisk passiv summer passar både konsument- och industriprodukter.

9. Där magnetiska passiva summer används

Den magnetiska passiva summern visas överallt där en enhet måste höras. Typiska tillämpningar inkluderar:

• Larm- och säkerhetssystem (intrång, brand, gasdetektering)
• Bilelektronik (bältespåminnare, varning på glänt dörr, parkeringssensor)
• Konsumentelektronik (telefoner, surfplattor, wearables, hushållsapparater)
• Medicinsk utrustning (patientmonitorer, infusionspumpar, diagnostisk utrustning)
• Industriella kontrollpaneler och automationsutrustning
• IoT och smarta hemnoder (statuspip, parningstoner, underhållsvarningar)

I varje fall ger den magnetiska passiva summern en billig, pålitlig ljudåterkoppling som fungerar även i ljusa eller bullriga miljöer där visuella indikatorer misslyckas. En magnetisk passiv summer löser detta med enkelt, billigt ljud.

10. Hur man väljer rätt magnetisk passiv summer

Använd denna checklista för att matcha en magnetisk passiv summer till din produkt:

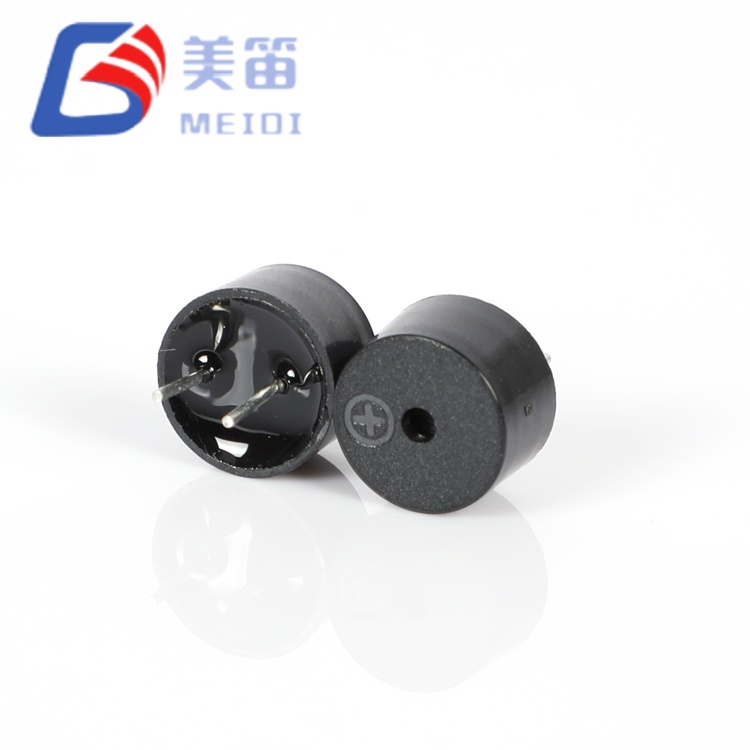

Som ett praktiskt exempel, MEIDI:s kompakta 9×5,5 mm modell HNB-09A05 går på 5 V DC, levererar 82 dB @ 10 cm i ett litet SMD-fotavtryck – idealiskt för utrymmesbegränsade bärbara och bärbara konstruktioner. För ett 12,0×9,0 mm 5 V-alternativ, resonerar HN-12062.4KHZ nära 2,4 kHz vid ≥85 dB med en 42Ω-spole. Se den9,5×5,5 mm modellsida, denfullständig modelllista, ellerkontakta vårt teamför prover.

11. Vanliga problem och lösningar

För tyst.För en magnetisk passiv summer är vanligtvis drivspänningen eller strömmen för låg, eller så är frekvensen off-resonans. Kör med nominell Vp-p nära resonans.

Inget ljud.Kontrollera polariteten, bekräfta att MCU faktiskt matar ut en fyrkantsvåg och verifiera att drivartransistorn växlar.

Förvrängd ton.Lägg till återgångsdioden och bekräfta att föraren kan leverera spolströmmen utan att hänga.

Summern blockerad.Se till att höljet inte täcker ljudporten; kavitetsstorlek påverkar resonans och kan dämpa utmatningen.

12. Hur MEIDI stöder din buzzer sourcing

Med 15 års exporterfarenhet, levererar MEIDI (Jiangsu Huaneng Electronics) magnetiska passiva summermodeller i SMD- och genomhålspaket, från 3 V till 12 V drivfamiljer, med SPL upp till 100 dB. Alla produkter är tillverkade enligt ISO 9001 och ISO 14001-system och uppfyller RoHS-, REACH- och CE-kraven. Utforska helamagnetisk passiv summerkatalogellerkontakta vårt teamför prover och anpassade specifikationer.

13. Vanliga frågor

Hur kör jag en magnetisk passiv summer från en MCU?

Använd en timer/PWM-stift för att mata ut en fyrkantsvåg vid önskad frekvens, växla sedan spolen genom en transistor eller MOSFET. De flesta MCU GPIO-stift kan inte hämta de 30–100 mA som en magnetisk passiv summer behöver, så ett drivsteg krävs.

Kan en magnetisk passiv summer spela en melodi?

Ja. Eftersom tonen ställs in av den externa signalen kan du sekvensera olika frekvenser för att skapa melodier, tvåtonslarm eller distinkta bekräftelsepip från en enda magnetisk passiv summer.

Magnetisk eller piezo-vilken ska jag välja?

Välj en magnetisk passiv summer för lågspänningssystem, fylligare ton och bullriga miljöer. Välj piezo när ultralåg effekt och tunn profil betyder mest.

Varför är min magnetiska passiva summer tyst?

De vanligaste orsakerna är otillräcklig drivström, off-resonansfrekvens eller en blockerad ljudport. Kör med nominell Vp-p nära resonansfrekvensen och håll porten fri.

Vilka certifieringar ska en kvalitetssummer ha?

Leta efter tillverkningssystem enligt ISO 9001 och ISO 14001, plus överensstämmelse med RoHS, REACH och CE. Dessa bekräftar materialsäkerhet och konsekvent produktionskvalitet för exportmarknaderna.

Slutsats

En magnetisk passiv summer är en enkel, pålitlig och mycket flexibel hörbar komponent. Genom att förstå hur det fungerar – spole, magnet och membran som drivs av en extern fyrkantsvåg – och kontrollera verkliga parametrar som märkspänning, resonansfrekvens, SPL och spolresistans, kan du välja rätt modell, designa en säker drivkrets med korrekt flygback-diodskydd och leverera tydlig ljudåterkoppling i vilken produkt som helst. Bläddra iMEIDI magnetisk passiv summerserieellernå ut till vårt teamför ingenjörsstöd och prover.
