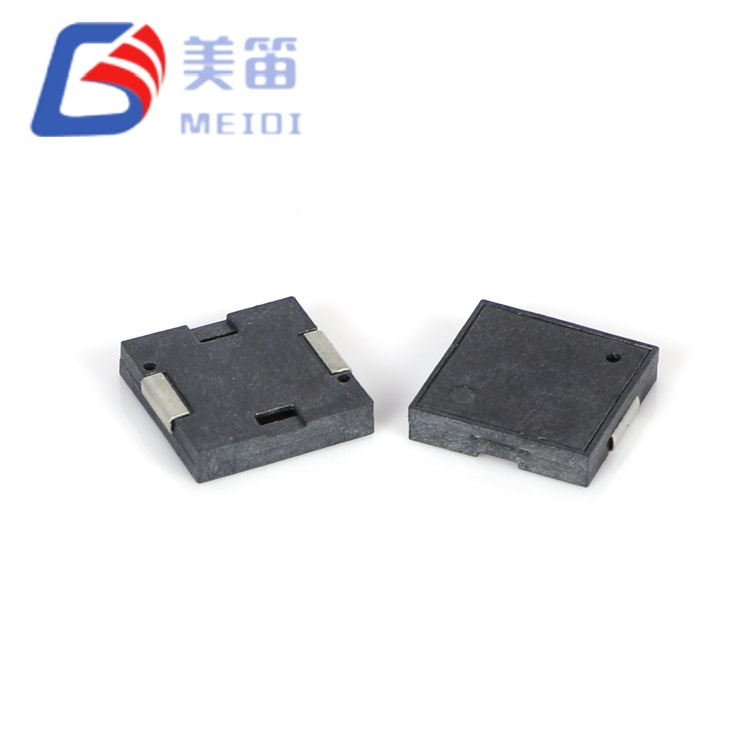

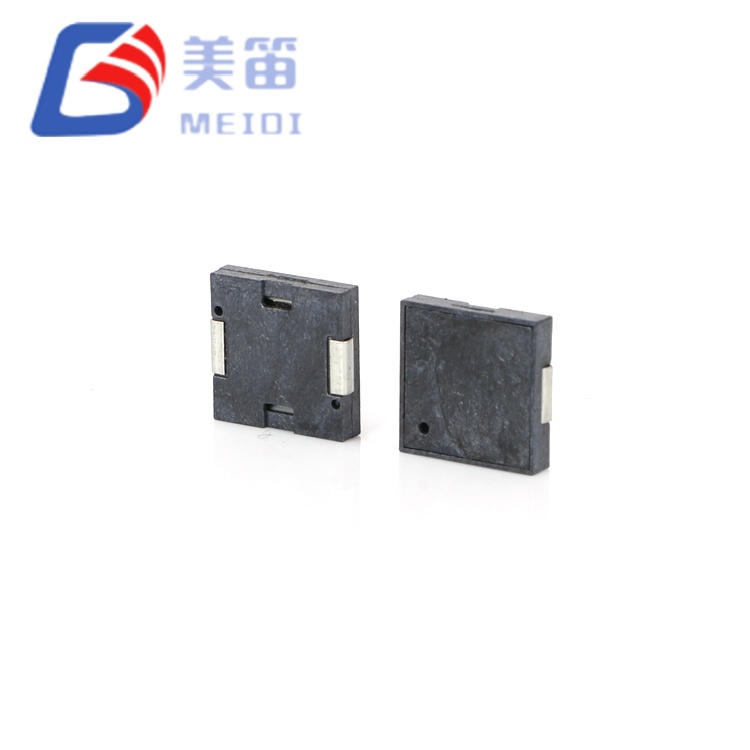

Den 9×9×1,8 mm SMD piezoelektriska passiva summern är en ytmonterad passiv piezoelektrisk summer designad för applikationer som kräver en tydlig ljudsignal inom ett mycket litet fotavtryck och strikt energibudget. Med en höjd på endast 1,8 mm och en bas på 9,0×9,0 mm kan den placeras i sammanställningar där konventionella summer helt enkelt inte passar. Dess kapacitiva drivprincip håller driftströmmen på eller under 5mA vid märkvärdet 5V, vilket tar bort behovet av återkopplingsdioder och gör direkt mikrokontrollerdrift möjlig.
En enskild komponent täcker ett driftområde på 1V till 25V, vilket innebär att samma summer kan tjäna 3,3V logiska kretsar, 12V bilskenor och 24V industriella kontrollpaneler utan ytterligare reglering. Vid 5V når ljudtrycksnivån ett garanterat minimum av 70dB på ett avstånd av 10cm, med resonansfrekvensen hållen på 4000±300Hz. Den specificerade kapacitansen på 12000pF (±30%) möjliggör enkel drivrutindesign, medan det svarta LCP-huset tål återflödeslödning och kontinuerlig drift från -30°C till +70°C.
Som en passiv piezoelektrisk givare kräver den 9×9×1,8 mm SMD piezoelektriska passiva summern en extern AC-signal, vanligtvis en fyrkantsvåg eller PWM-vågform nära 4000Hz resonanspunkten. När det växlande elektriska fältet appliceras deformeras det keramiska elementet och genererar ljudvågor, utan några magnetiska komponenter. Denna funktionsprincip eliminerar den induktiva kast som finns i magnetiska summer, så drivkretsen kan byggas utan undertryckningsdioder och med färre komponenter totalt sett.
Enheten drar inte mer än 5mA under testförhållandena på 5V, 4000Hz, och eftersom belastningen övervägande är kapacitiv (cirka 3,3 kΩ reaktans vid resonans), flyttas designens betoning från strömleverans till spänningssvängning. Det breda 1–25V ingångsområdet låter samma summer fungera över flera systemspänningar, och ljudtrycksnivån ökar förutsägbart med drivamplituden. Vid 5V topp-till-topp är minimieffekten 70dB vid 10 cm; högre spänning ger motsvarande högre ljudnivåer.
Med en vikt på 0,4g och gjuten i svart LCP, är förpackningen kompatibel med standard återflödeslödning och kan gå igenom upp till tre termiska cykler enligt produktspecifikationen. En testrapport på 10 enheter ingår i dokumentationen för att ge designers en realistisk bild av produktionslikformighet, med ljudnivåer från 71,8 dB till 76,4 dB och kapacitansvärden mellan 11385pF och 12950pF.
För anpassade drivkretsrekommendationer eller för att diskutera integration med din spänningsskena och driftcykel, kontakta MEIDI applikationstekniker.
Den kapacitiva piezoelektriska strukturen innebär att det inte finns någon elektromagnetisk spole och därför ingen induktiv transient att hantera; strömstyrkan på ≤5mA gör summern lämplig för energikänsliga konstruktioner utan extra dämpningskomponenter.

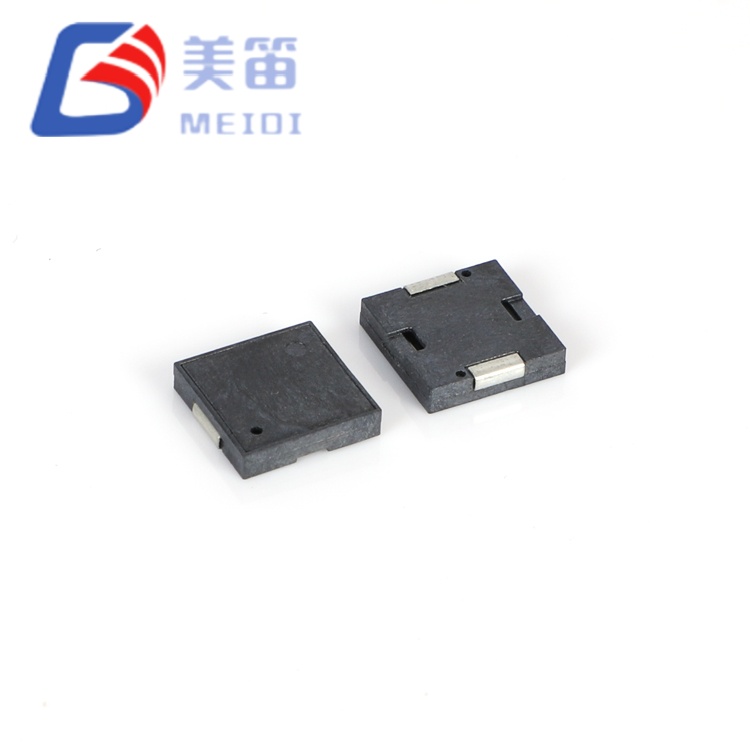

MLT-9018 är endast 1,8 mm hög och med ett 9,0 mm kvadratiskt fotavtryck, och passar in i de snäva vertikala spelrum som finns i staplade kort, tunna displaymoduler och kortläsarmekanismer.
Driftspänningen på 1–25V täcker 3,3V logik, 5V-system, 12V fordonsledningar och 24V industribussar, vilket gör att ett artikelnummer kan ersätta flera spänningsspecifika alternativ.
Resonansfrekvensen är fixerad till 4000Hz med en produktionstolerans på ±300Hz, vilket ger firmwareteam ett väldefinierat akustiskt mål.
En nominell kapacitans på 12000pF (±30%) är specificerad vid 1kHz och 25°C för att underlätta beräkningar av reaktiv last under konstruktionsfasen.
Drifttemperaturområdet sträcker sig från -30°C till +70°C, vilket går utöver det vanliga golvet på -20°C för många kommersiella summer.

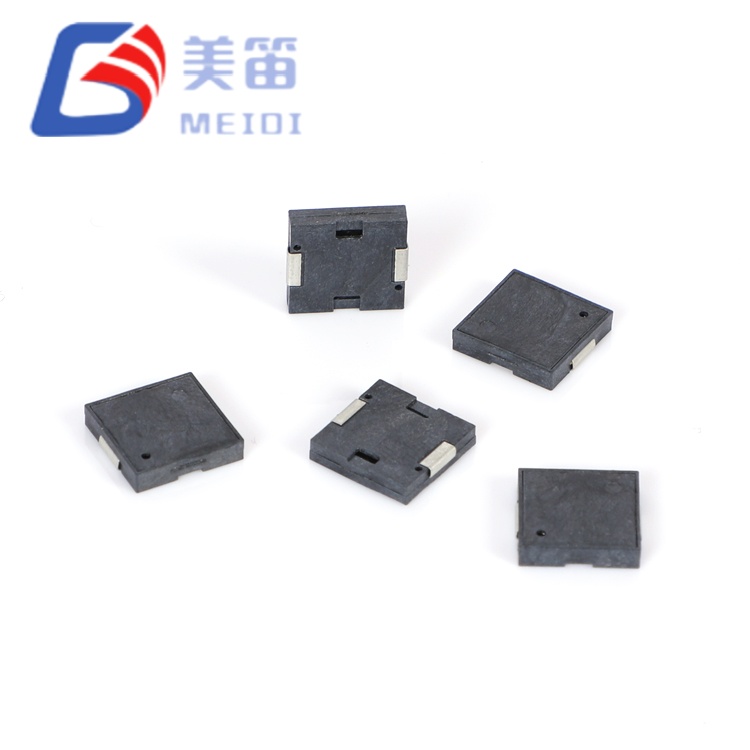

MEIDI Intelligent Technology har tillverkat akustiska komponenter sedan 2011 och driver en vertikalt integrerad anläggning i Jiangsu, Kina. Fabriken kombinerar intern LCP-gjutning, automatiserade SMD-monteringslinjer och 100 % inline akustisk testning under ett ISO 9001-certifierat kvalitetsledningssystem. Den här infrastrukturen stöder konsekvent produktion av högvolymskomponenter som MLT-9018, med detaljerade batchregister för varje leverans.
MLT-9018 utsätts för ett omfattande tillförlitlighetstestprogram som definieras i produktspecifikationen. Miljöbelastningsscreening inkluderar en 48-timmars högtemperaturblötläggning vid +80±2°C, en 48-timmars köldexponering vid -30±2°C och fem termiska chockcykler mellan dessa ytterligheter med en 30-minuters uppehåll vid varje temperatur. Mekanisk hållbarhet verifieras genom vibrationstestning från 10Hz till 55Hz vid 1,0 mm amplitud på alla tre axlarna, följt av tre 75 cm fritt fall på en 10 mm hårdträyta.
Luftfuktighetsbeständigheten bekräftas av en 48-timmars exponering för 50±5°C vid 90–95 % relativ luftfuktighet med en 2-timmars återhämtningsperiod för omgivningen. Lödningsintegriteten valideras genom en 10-sekunders dopp vid 250±5°C med komponentkroppen placerad 2,0 mm från lodet, såväl som full återflödesprofiltestning enligt lödningsspecifikationen.
Dessa tester utförs på en batch-basis och de resulterande rapporterna är tillgängliga för kunder som behöver dokumentation för sina egna kvalificeringsprocesser. För applikationer som kräver utökade kvalifikationer, såsom standarder för fordon eller medicintekniska produkter, kan MEIDI:s ingenjörsteam diskutera ytterligare screeningprotokoll.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk SMD passiv summer | — |
| Märkspänning | 5 V (Vp‑p) | Resonansfrekvensreferens |
| Driftspänning | 1 – 25 V (Vp‑p) | Körsignaltopp |

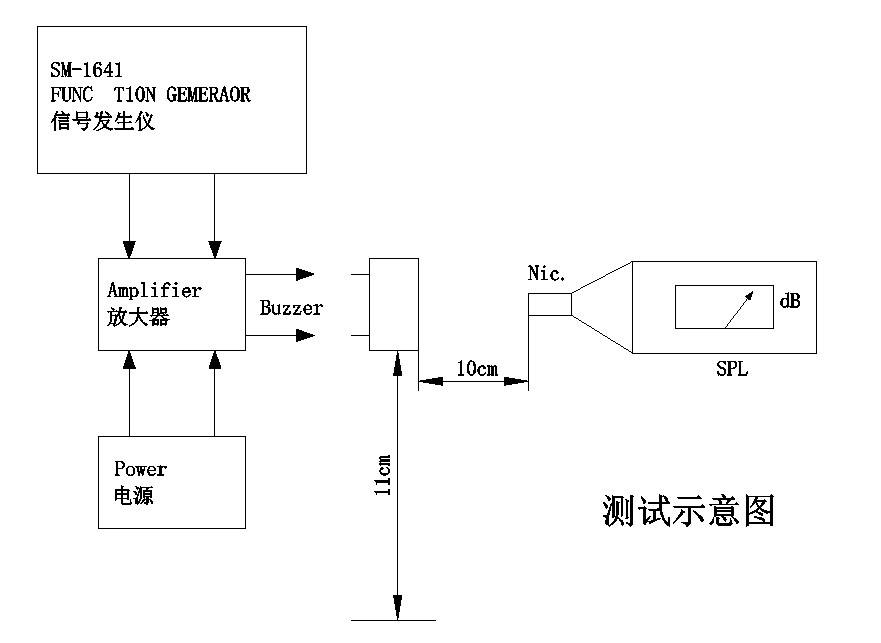

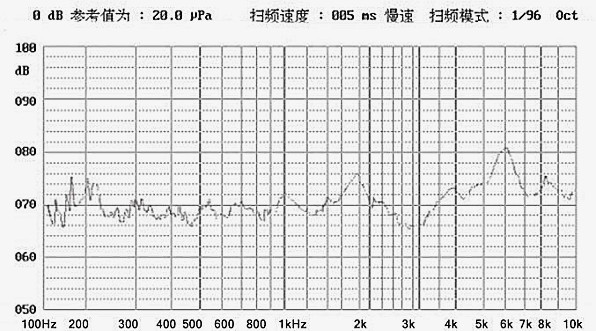

| Ljudutgång vid 10 cm | ≥ 70 dB | Vid 5V, 4000 Hz, 10 cm |
| Driftström | ≤ 5 mA | Vid 5V, 4000 Hz |
| Resonansfrekvens | 4000 ± 300 Hz | Vid märkspänning |
| Kapacitans | 12000 ± 30 % pF | Vid 1 kHz, 25 °C |
| Driftstemperatur | -30 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -40 °C ~ +85 °C | Icke-fungerande |

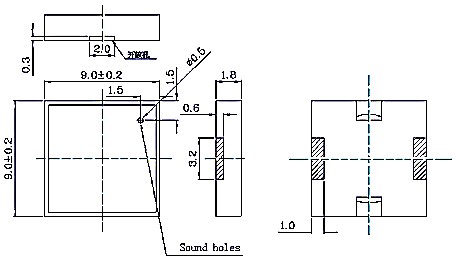

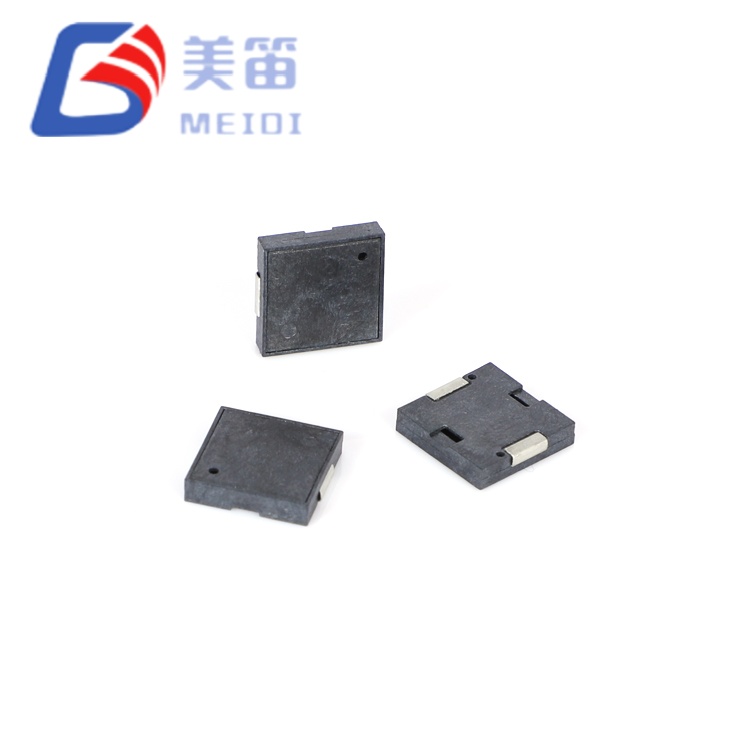

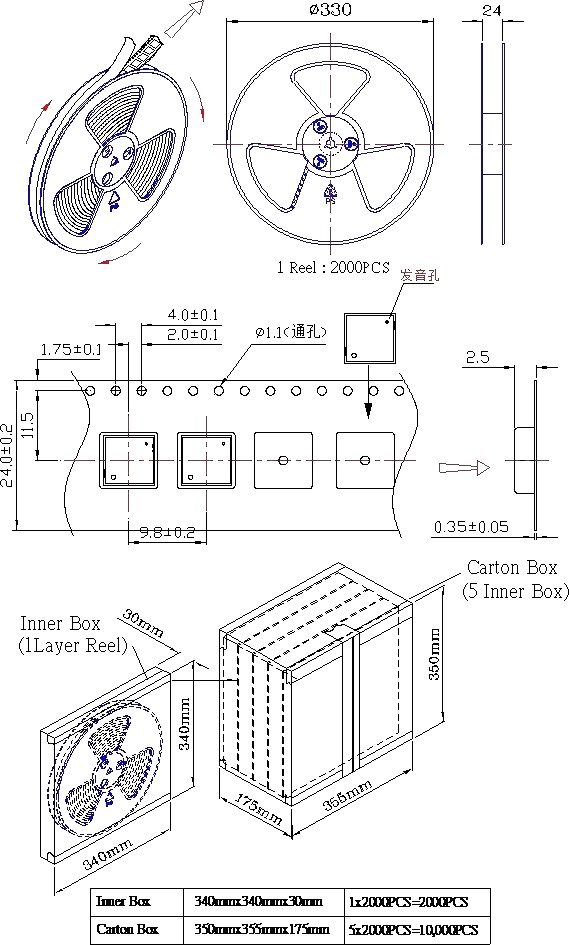

| Mått (L × B × H) | 9,0 × 9,0 × 1,8 mm | Endast kropp |
| Vikt | 0,4 g | Typisk |
| Material för hölje | Svart LCP | — |
| Lödning (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s | Per specifikation, upp till 3 pass |
| Lödning (våg) | 255 ± 15 °C, 4–6 s | 2–3 pass |
| Lödning (manuell) | 360 ± 10 °C, 2–5 s | 2–3 pass |
| Parameter | Provintervall |
| Ljudtryck | 71,8 – 76,4 dB |
| Frekvens | 4000 Hz |
| Kapacitans | 11385 – 12950 pF |
| Diameter | 9,0 mm |
| Höjd | 1,8 mm |
Provdata illustrerar typisk produktionslikformighet. Endast de garanterade gränserna i huvudspecifikationstabellen gäller för alla produktionspartier.
De föreslagna användningsområdena nedan är baserade på de elektriska och mekaniska egenskaperna hos MLT-9018. De är avsedda som vägledning för design och bör bekräftas mot de specifika kraven för slutprodukten.
•Batteridrivna bärbara enheter: ≤5mA strömförbrukning förlänger drifttiden i produkter som drivs av myntceller eller små litiumpaket.
•Utrustning för kall miljö: den nedre driftsgränsen på −30°C stöder kylda logistikspårare, utomhussensorer och ouppvärmda industriskåp.
•Tunna elektroniska enheter: 1,8 mm höjd möjliggör integrering i ultratunna skärmar, membranpaneler och kortläsarramar.
•Flerspänningsindustrinoder: 1–25V-ingången eliminerar spänningsöversättningskretsar, vilket förenklar konstruktioner som måste fungera på 5V, 12V och 24V-bussar.
•Inredningsmoduler för bilar: direkt 12V-kompatibilitet passar instrumentbrädan, feedback från parkeringssensorn och bältespåminnare.
•IoT-ändpunkter och sensorgateways: den låga aktiva strömmen är väl anpassad till energiskörd eller batteritillämpningar med lång livslängd.
| Designhänsyn | MLT-9018-specifikation |
| Nuvarande budgetbegränsning | ≤5 mA driftström per specifikation |
| Spänningsskena variation | 1–25V driftområde täcker flera systemspänningar i en SKU |
| Vertikalt spelrum | 1,8 mm höjd under typiska 2,0–2,5 mm alternativ |
| Lågtemperaturdrift | -30 °C driftgräns per specifikation |
| Drivkrets enkelhet | Ingen induktiv kast; ingen återgångsdiod krävs |
| Kapacitiv lastkarakteristik | 12000 pF specificerat för beräkning av reaktiv impedans |
Den 9×9×1,8 mm SMD piezoelektriska passiva summern utvecklades specifikt för situationer där ström-, utrymmes- och spänningsflexibilitet är de primära begränsningarna. Dess kapacitiva natur ger en reaktiv belastning på ungefär 3,3 kΩ vid resonans, vilket innebär att drivenheten måste leverera spänningssvängning snarare än stor kontinuerlig ström; denna distinktion leder ofta till ett enklare och mer kostnadseffektivt drivsteg jämfört med magnetiska givare.
Prover finns tillgängliga för utvärdering så att du kan mäta akustisk uteffekt och strömförbrukning med din egen frekvensomriktares vågform och PCB-layout.
1. Vilken typ av drivsignal kräver MLT-9018?
MLT-9018 är en passiv piezoelektrisk summer och behöver en extern AC-signal, normalt en fyrkantsvåg eller PWM nära 4000Hz. Enbart en DC-spänning kommer inte att producera ljud. Drivkretsen måste ladda och ladda ur 12000pF-kapacitansen vid omkopplingsfrekvensen; medelströmmen är låg, men topp momentan ström bör kontrolleras mot förarens förmåga.
2. Hur varierar ljudtrycket med driftspänningen inom intervallet 1–25V?
Ljudtrycket ökar med drivspänningens amplitud. ≥70dB-garantin ges vid 5V-märkt tillstånd. Vid lägre spänningar kommer uteffekten att minska och vid högre spänningar kommer den att stiga. Spänningsspecifika akustiska data kan begäras från MEIDI.
3. Kan MLT-9018 drivas direkt från en mikrokontroller GPIO-stift?

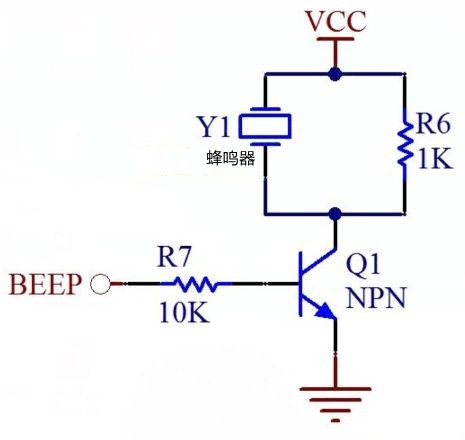

Direktdrift från en 3,3V eller 5V GPIO är möjlig om stiftet kan leverera den reaktiva strömmen till 12000pF vid 4000Hz. Medelvärdet ≤5mA faller inom många GPIO-specifikationer, men toppladdningsströmmen under kapacitiv omkoppling kan vara högre. För 12V och 24V drift rekommenderas en transistorbuffert eller dedikerad piezodrivrutin. MEIDI kan tillhandahålla referenskretsar för vanliga inställningar.
4. Vad är betydelsen av 12000 pF kapacitansspecifikationen?
Kapacitansen bestämmer den reaktiva impedansen: Z = 1/(2πfC). Vid 4000Hz fungerar detta till ungefär 3,3kΩ. Drivkretsen måste ge ström till denna reaktiva last. ±30 % tolerans (8400–15600pF) bör beaktas när förarsteget utformas. Applikationsingenjörer kan hjälpa till med komponentval.
5. Vad är skillnaden mellan provtestdata och de garanterade specifikationerna?
Provrapporten (10-enheters mätning) visar typiska värden, såsom ljudtryck mellan 71,8 dB och 76,4 dB. Dessa tillhandahålls endast som referens. De garanterade specifikationerna är ljudtryck ≥70dB, frekvens 4000±300Hz och kapacitans 12000±30% pF. Protokoll för produktionstest finns tillgängliga på begäran.
6. Ger MEIDI anpassning för denna summer?
Ja, OEM- och ODM-tjänster är tillgängliga. Parametrar som frekvens, spänning, dimensioner och vattentäthet kan modifieras för att passa specifika krav. Kontakta applikationsteamet med din målspecifikation för en genomförbarhetsbedömning.
För vägledning för drivkretsdesign, spänningsspecifika akustiska mätningar, rekommendationer om utbyggnad i kalla miljöer eller för att diskutera OEM-anpassning, skicka dina krav via kontaktformuläret. MEIDI:s applikationsteknikteam svarar normalt inom en arbetsdag med teknisk dokumentation och volympriser.
MEIDI-fabriken i Jiangsu-provinsen har levererat piezoelektriska och elektromagnetiska akustiska komponenter till globala kunder sedan 2011. Med intern LCP-gjutning, automatiserad SMD-montering och fullständig akustisk testning, levererar företaget industrier som sträcker sig från bilelektronik och industriella kontroller till medicinsk utrustning och smarta hemsystem. ISO 9001 kvalitetsstyrning och ett dedikerat tillförlitlighetslaboratorium ligger till grund för varje produktspecifikation vi publicerar.
