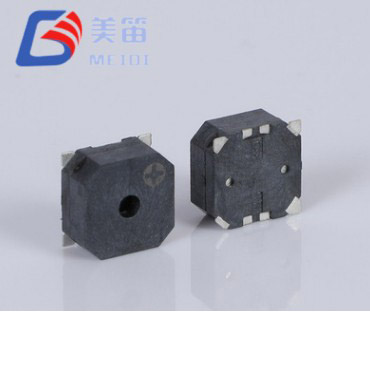

5V 2700Hz SMD Magnetic Active Buzzer är en aktiv elektromagnetisk summer förpackad för ytmontering, designad för att producera en tydlig 2700Hz ton i samma ögonblick som en DC-spänning appliceras. Eftersom oscillatorn och drivsteget är integrerade i komponenten behövs ingen extern PWM-signal, mikrokontrollertimer eller transistorbuffert. Denna fristående arkitektur minskar både komponentantal och fast programvara, vilket gör summern särskilt användbar i inbyggda system där I/O-stift och bearbetningscykler redan är bundna till andra uppgifter.
En nominell 5V-matning passar standardlogik- och industriskenor, medan 4V till 7V-driftfönstret rymmer regulatortolerans och batteriurladdningskurvor utan prestandadrift. Vid den nominella spänningen når ljudtrycksnivån ett minimum av 85dB vid 10 cm, en nivå som bibehåller hörbarheten över ett brett spektrum av omgivande ljudförhållanden. Med ett kontinuerligt driftstemperaturintervall från -40°C till +105°C är summern lämpad för kapslingar som upplever extrema köldstarter eller långvarig exponering för höga temperaturer.
Det 12,8 mm kvadratiska fotavtrycket och 6,5 mm höjden placerar denna komponent mellan ultrakompakta SMD-surrar och större genomgående larmenheter. Dess svarta LCP-hölje är kompatibelt med reflow-, våg- och manuella lödningsprocesser, vilket stöder effektiv automatiserad montering. Följande avsnitt beskriver elektriska och mekaniska egenskaper, tillförlitlighetstester och typiska integrationsscenarier.
Fristående elektromagnetisk summer med integrerad oscillator: applicera DC, ta emot omedelbar 2700±300Hz-ton.
•Aktiv design eliminerar behovet av en extern PWM-källa, drivrutin-IC eller tidskomponenter; endast en DC-spänning inom det specificerade området krävs
•4–7V driftområde centrerat på 5V, täcker reglerade 5V-skenor och typiska batteriurladdningsprofiler
•≥85dB ljudtryck vid 10 cm, den garanterade minimieffekten för industri- och säkerhetsvarningsapplikationer
•≤50mA strömförbrukning vid märkspänning, en förutsägbar siffra för energibudgetplanering i inbyggda system
•12,8×12,8×6,5 mm SMD-fotavtryck, lämplig för automatiserade plocka-och-placera och panelmonterade konstruktioner
•Utökat driftsområde från −40°C till +105°C, stödjer användning i termiskt krävande miljöer
•Svart LCP-hus, återflödeskompatibelt till en topp på 255±5°C
Den integrerade oscillatorkretsen eliminerar behovet av extern vågformsgenerering. En likströmskälla ansluten direkt till terminalerna, eller en logisk hög GPIO-utgång, är allt som krävs för att starta tonen. Denna aktiva topologi står i kontrast till passiva magnetiska summer, som kräver en kontinuerlig AC-drivsignal och vanligtvis en dedikerad drivtransistor. Genom att hålla exciteringselektroniken inuti komponenten, minskar MLT-1365Y-5V antalet stycklistor och förenklar PCB-layouten.
Driftspänningsområdet på 4V till 7V är medvetet bredare än ett enda nominellt värde. Den står för utmatningstoleransen för 5V-regulatorer och spänningsfallet för urladdade batterier, så den akustiska uteffekten förblir konsekvent över verkliga variationer i utbudet. Resonansfrekvensen är specificerad som 2700±300Hz, ett band som ligger under de 4kHz som är vanliga i miniatyr SMD-summerare. Denna lägre mittfrekvens kan erbjuda en annan tonal karaktär och kan fortplanta sig annorlunda inom ett hölje, en faktor som är värd att utvärdera under prototyptestning.
Ljudtrycket garanteras på ett minimum av 85dB vid 10 cm under 5V-drift, och den typiska strömförbrukningen förblir vid eller under 50mA. Dessa siffror gör det möjligt för designers att dimensionera strömförsörjningen och den termiska marginalen exakt. Vikten på 2,5 g och LCP-huset är konstruerade för standard SMT-processer: återflöde med en topp på 255±5°C, våg- och handlödning stöds alla enligt produktspecifikationen.
Den integrerade oscillatorn accepterar DC och producerar en ton omedelbart; ingen mikrokontrollertimer, PWM-resurs eller extern transistor behövs.
Ett 4–7V matningsfönster med 5V centrum täcker reglerade skenor och batteriurladdningskurvor utan behov av spänningskonditionering.
Resonansfrekvensen är fixerad till 2700Hz inom en produktionstolerans på ±300Hz, vilket ger en förutsägbar akustisk signatur.
Ljudutgången är garanterad på ≥85dB vid 10 cm under nominella förhållanden, vilket uppfyller hörbarhetskraven för industri- och säkerhetsvarningar.
Strömförbrukning på ≤50mA möjliggör enkel energibudgetering i inbyggda design.
Ett driftstemperaturintervall från -40°C till +105°C sträcker sig långt bortom typiska gränser för konsumentklass, vilket öppnar för användning i utomhus-, bil- och tungindustrimiljöer.
Det 12,8 mm kvadratiska SMD-fotavtrycket med 6,5 mm höjd och svart LCP-hölje är kompatibel med flerprocesslödning, inklusive upp till tre återflödespass.

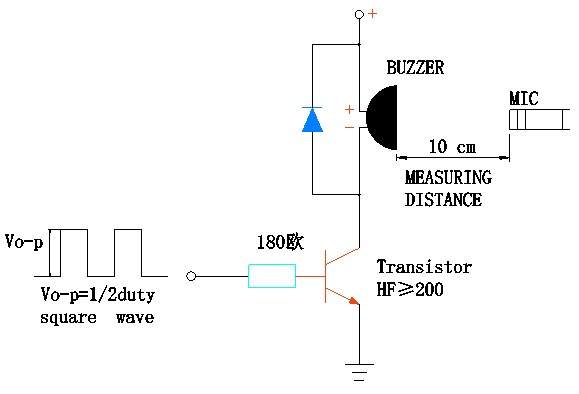

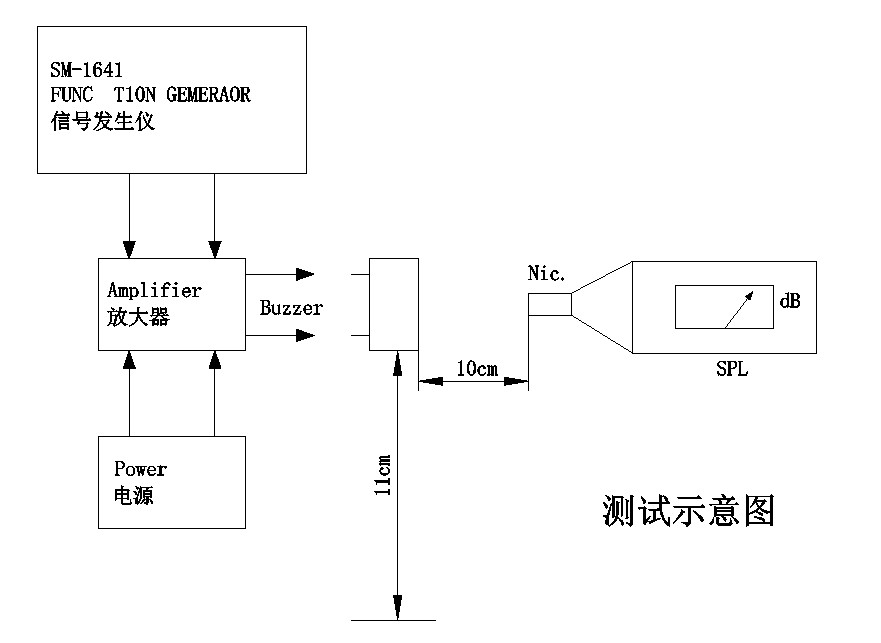

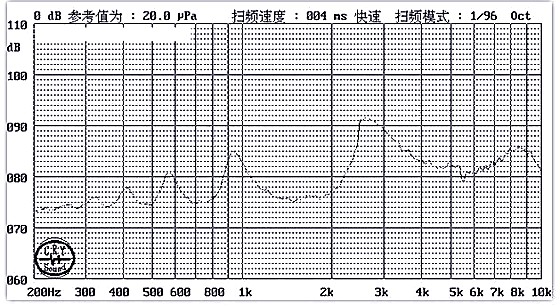

| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk SMD Active Buzzer | — |
| Märkspänning | 5 V (Vo‑p) | Nominell |
| Driftspänning | 4–7 V (Vo‑p) | Kontinuerlig |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 5V, 10 cm |
| Driftström | ≤ 50 mA | Vid 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -40 °C ~ +105 °C | Kontinuerlig |
| Förvaringstemperatur | -40 °C ~ +120 °C | Icke-fungerande |
| Mått (L × B × H) | 12,8 × 12,8 × 6,5 mm | Endast kropp |
| Vikt | 2,5 g | Typisk |
| Material för hölje | Svart LCP | Reflow-kompatibel |
| Lödning (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s | Per specifikation, upp till 3 pass |
| Lödning (våg) | 255 ± 15 °C, 4–6 s | 2–3 pass |
| Lödning (manuell) | 360 ± 10 °C, 2–5 s | 2–3 pass |
MEIDI Intelligent Technology har designat och tillverkat akustiska komponenter sedan 2011. Företagets vertikalt integrerade anläggning i Jiangsu, Kina, täcker LCP-gjutning, automatiserad SMD-montering, elektromagnetisk spollindning och full inline akustisk testning. Fabriken, som arbetar under ett ISO 9001-certifierat kvalitetssystem, stöder produktion i hög volym med spårbarhet på batchnivå, vilket möjliggör konsekvent leverans till kunder inom fordons-, industri-, säkerhets- och konsumentelektronik världen över.
MLT-1365Y-5V tillverkas under samma tillverkningsdisciplin. Varje batch genomgår följande tillförlitlighetsverifiering, som specificeras i produktdokumentationen. Miljöbelastningsscreening inkluderar en 48-timmars högtemperaturförvaring vid +80±2°C, en 48-timmars lågtemperaturblötläggning vid -30±2°C och fem termiska chockcykler mellan dessa ytterligheter med en 30-minuters uppehåll per steg. Mekanisk robusthet valideras genom vibrationstestning från 10Hz till 55Hz vid 1,0 mm amplitud över alla tre axlarna, följt av tre 75 cm fritt fall på en 10 mm hårdträyta.
Luftfuktighetsbeständighet bekräftas av en 48-timmars exponering för 50±5°C vid 90–95 % relativ luftfuktighet, med en 2-timmars återhämtning av omgivningen före karakterisering. Lödningsintegriteten verifieras genom ett 250±5°C lödvärmebeständighetstest i 10 sekunder, med komponentkroppen placerad 2,0 mm från lödpunkten, förutom testning av fullständig återflödesprofil. Alla testkriterier är dokumenterade i produktspecifikationen och batchtestrapporter finns tillgängliga på begäran. För kunder som kräver utökad kvalifikation utöver dessa standardprotokoll, kan MEIDI:s kvalitetsingenjörsteam diskutera ytterligare screening.
Scenarierna nedan är härledda från de elektriska, akustiska och miljömässiga klassificeringarna för MLT‑1365Y‑5V. De är avsedda som vägledning för integration och innebär inte någon redan existerande säkerhets- eller regulatorisk certifiering; kontakta MEIDI för bekräftelse av efterlevnad på din målmarknad.
•Industriella kontrollpaneler: den aktiva designen ansluts direkt till PLC-utgångar eller 5V logiska skenor, vilket tar bort behovet av PWM-generering och sparar processorresurser för kärnstyrningsuppgifter.
•Säkerhet och åtkomstkontroll: intrångspaneler, knappsatser och kortläsare drar nytta av den enkla tvåtrådiga DC-enheten och 85dB-utgången som skär genom måttligt omgivningsljud.
•Gateways för byggnadsautomatisering: statusändringsvarningar och felvarningar kan implementeras med ett enda GPIO-stift, vilket förenklar firmware-arkitekturen i HVAC- och energiledningssystem.
•Kommersiella apparater: timers, indikatorer för slutförande av cykeln och dörröppningslarm på 5V styrkort får en pålitlig ljudkälla utan extra drivkomponenter.
•Telekominfrastruktur: utomhusskåp och nätverksutrustning som utsätts för stora temperatursvängningar stöds av −40°C kallstartskapacitet och +105°C övre driftsgräns.
•Utomhus och termiskt variabel utrustning: kapslingar i solcellsdrivna, kallt klimat eller motorrumsapplikationer kan lita på den utökade temperaturklassificeringen för konsekvent varningsprestanda.
| Designhänsyn | MLT‑1365Y‑5V-specifikation |
| Eliminera externa oscillatorkretsar | Integrerad drivkrets; applicering av DC-spänning producerar tonen utan någon PWM, MCU-timer eller transistordrivrutin |
| 5V systemkompatibilitet | 4–7V område centrerat på 5V nominellt; fungerar direkt från standardreglerade 5V-skenor |
| Termiskt utmanande miljöer | -40 °C till +105 °C driftområde per specifikation |
| Måttligt krav på akustisk effekt | ≥85 dB vid 10 cm specificerad för larmhörbarhet |

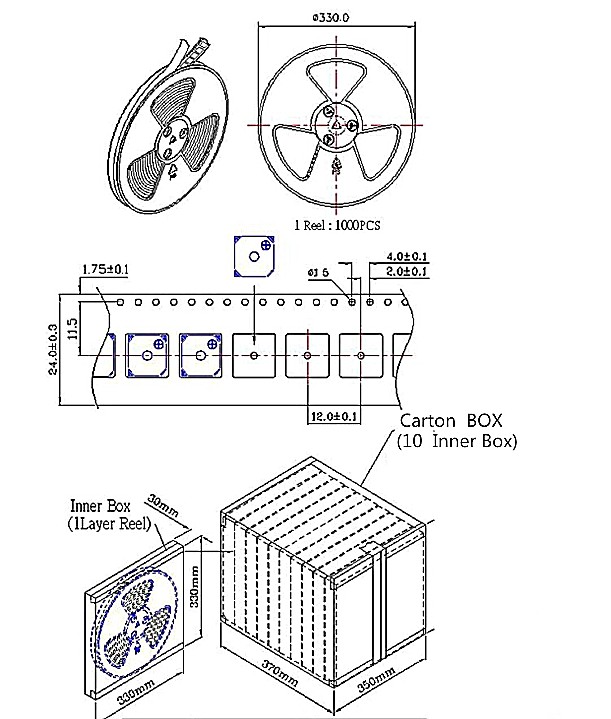

| SMT produktionseffektivitet | SMD-fotavtryck kompatibel med tejp-och-rullmatning och standardreflow-profiler |
| Aktuell budgetplanering | ≤50 mA specificerad för strömförsörjning och termisk designberäkningar |
5V 2700Hz SMD Magnetic Active Buzzer fyller ett utrymme mellan mycket kompakta SMD-surrar och större genomgående larmenheter. Dess 12,8 mm kvadratfotavtryck är större än de minsta SMD-alternativen, men den aktiva designen eliminerar drivkretsens komplexitet som vanligtvis krävs av passiva givare. Höjden på 6,5 mm byter ut vertikalt utrymme mot integrerad elektronik och robust akustisk utgång. Vid 2700Hz är resonansfrekvensen avsiktligt inställd under 4kHz-centrum som är vanligt i miniatyrenheter; detta kan påverka den tonala karaktären och kan ge bättre prestanda i viss kapslingsakustik. Ingenjörer uppmuntras att jämföra 2,7 kHz-tonen med högre frekvensalternativ under prototypframställning.
Prover finns tillgängliga för bänkutvärdering så att du kan mäta akustisk effekt, strömförbrukning och termiskt beteende under dina specifika driv- och miljöförhållanden.
1. Kräver MLT‑1365Y‑5V en extern oscillator eller drivkrets?
Nej. Summern är aktiv, med en oscillator och drivrutin integrerade i komponenten. En likspänning som appliceras inom 4–7V-området ger en 2700±300Hz-ton direkt. Ingen extern PWM-signal, mikrokontrollertimer eller transistor behövs. En enkel logisk hög GPIO-utgång, en reläkontaktstängning eller en direkt anslutning till en DC-skena räcker för att aktivera ljudet.
2. Vad är skillnaden mellan denna aktiva summer och en passiv elektromagnetisk summer?
En passiv elektromagnetisk summer innehåller en spole och membran men saknar drivelektronik; den måste matas med en AC-signal vid resonansfrekvensen, vanligtvis från en PWM-utgång och en transistorbuffert. MLT‑1365Y‑5V innehåller alla nödvändiga drivkretsar, så den fungerar med en jämn likspänning. Detta tillvägagångssätt sparar I/O-stift, fast programvara och PCB-utrymme, till priset av ett lite större paket och en fast frekvens.
3. Hur jämför 2700Hz-frekvensen med 4000Hz-summerare?
2700±300Hz mittfrekvens är lägre än 4kHz-standarden som finns i många miniatyr SMD-summerare. Båda frekvenserna ligger inom området för god mänsklig hörselkänslighet. Den lägre tonhöjden kan erbjuda olika tonal karaktär och kan spridas annorlunda genom höljesmaterial och bakgrundsbrusspektra. Det bästa valet beror på den akustiska miljön, behov av varningsdiskriminering och användarpreferenser; prototyptestning rekommenderas.
4. Kan summern arbeta kontinuerligt vid +105°C?
Siffran +105°C representerar den övre gränsen för det specificerade driftområdet. Kontinuerlig drift vid denna temperatur är inom specifikationen, men som alla elektroniska komponenter påskyndar långvarig exponering för höga temperaturer åldrandet. För applikationer som kräver ihållande drift nära gränsen, kontakta MEIDI för reduktionsrådgivning och förväntad livslängdsdata under din termiska profil.
5. Vilken drivkrets rekommenderas för mikrokontrollerintegration?
MLT‑1365Y‑5V behöver bara en likspänningskälla i intervallet 4–7V. Om en 5V mikrokontroller GPIO kan källa ≤50mA, kan summern anslutas direkt. När GPIO-strömkapaciteten är lägre är en N-kanals MOSFET- eller NPN-transistor på logisk nivå som används som en switch på lågsidan den typiska lösningen. Summern innehåller intern drivelektronik, så ingen serieströmbegränsande resistor krävs på kraftledningen. Se till att matningsspänningen aldrig överstiger 7V för att skydda den interna oscillatorkretsen.
För tekniska datablad, spänningsspecifik akustisk karakterisering, termisk nedstötningsdata, anteckningar om frekvensomriktarkretsapplikationer eller OEM-anpassningsdiskussioner, skicka in dina krav via kontaktformuläret. MEIDI applikationsteknik svarar vanligtvis inom en arbetsdag med dokumentation och volympriser.
MEIDI Intelligent Technology har levererat piezoelektriska och elektromagnetiska akustiska komponenter sedan 2011. Företagets tillverkningsverksamhet i Jiangsu integrerar LCP-gjutning, automatiserad spollindning, SMD-montering och 100 % inline akustisk testning. ISO 9001-processer och ett dedikerat tillförlitlighetslaboratorium stödjer de prestandagarantier som publiceras för varje produkt. Kunder inom fordons-, industri-, säkerhets- och konsumentmarknaderna litar på MEIDI för konsekvent kvalitet och lyhörd teknisk support.
