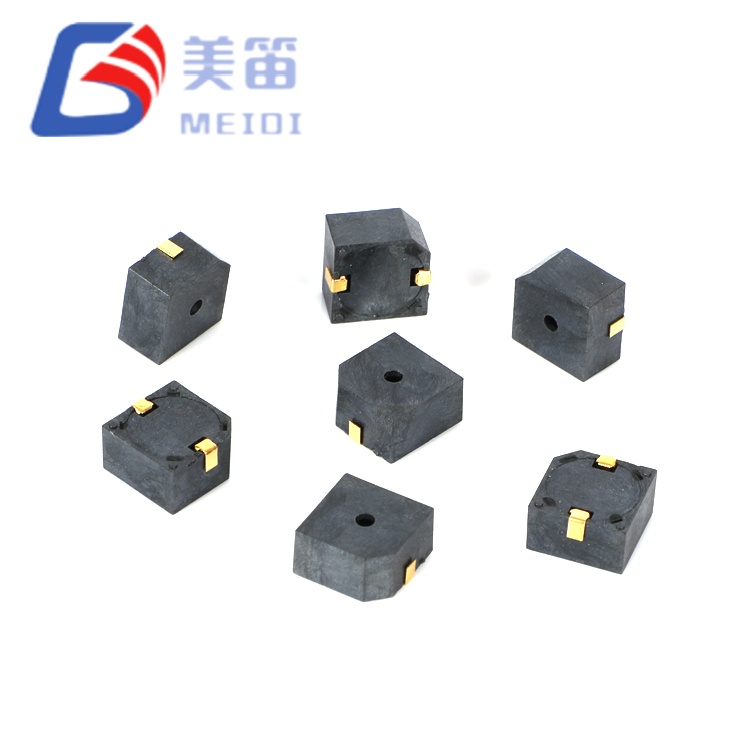

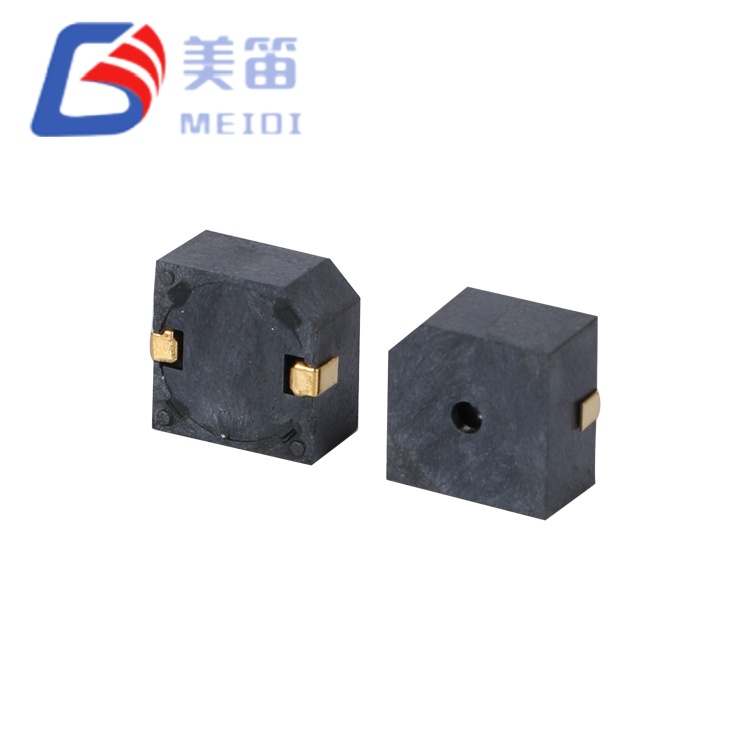

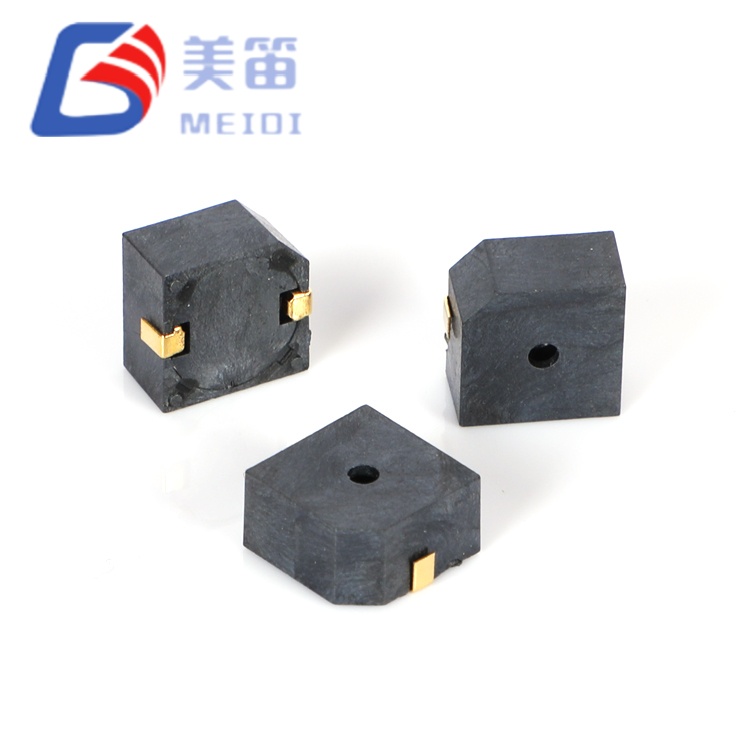

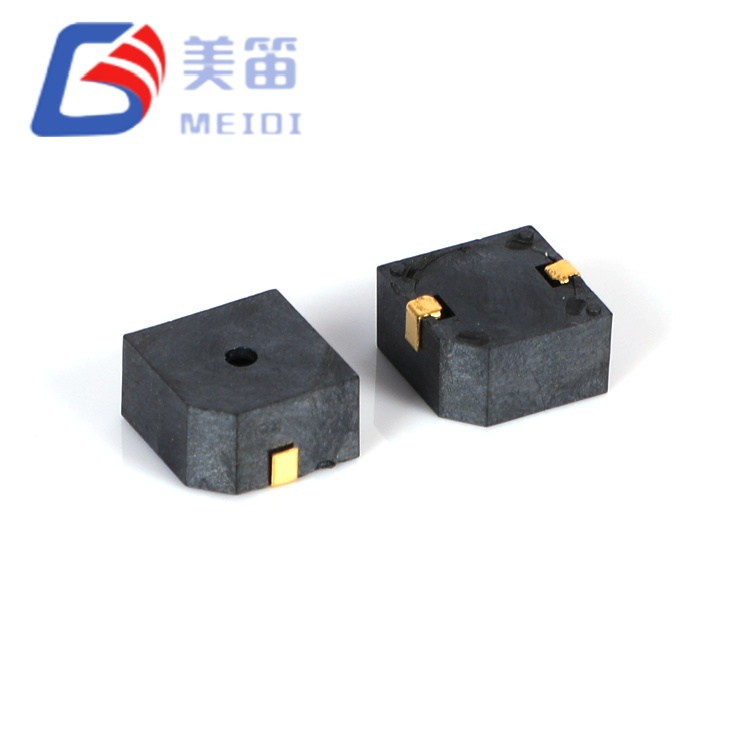

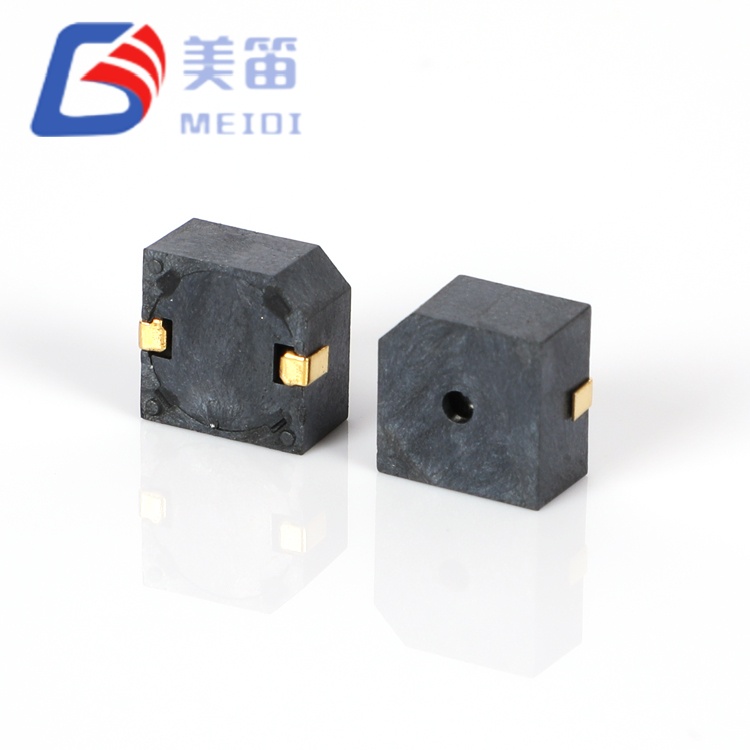

Den 9,6*9,6*5 mm SMD Magnetic Active Buzzer är en självdriven elektromagnetisk aktiv summer konstruerad för applikationer där omedelbar akustisk återkoppling krävs utan externa oscillatorkretsar. Vid 9,6 × 9,6 × 5,0 mm upptar denna 5V SMD elektromagnetiska aktiva summer ett mellanstort fotavtryck som balanserar akustisk uteffekt med PCB-fastighetsbegränsningar, vilket gör den lämplig för industriella kontrollpaneler, medicinsk instrumentering och gränssnitt för kommersiella apparater där kortutrymmet är minimalt men integriteten för hörbar larm inte kan äventyras.
Till skillnad från passiva summer som kräver PWM-signalgenerering och drivkomponenter, integrerar MLT-9650Y-5V en fabriksinställd oscillatorkrets som producerar en stabil 3000 Hz-ton vid ≥85 dB när en DC-spänning mellan 4 V och 7 V appliceras. Denna arkitektur eliminerar behovet av mikrokontrollertimerresurser, transistordrivsteg och induktiva filtreringskomponenter, vilket minskar både BOM-komplexitet och designvalideringscykler. Strömdraget på ≤30 mA vid 5 V är kompatibelt med standardutgångar på logiknivå och reläkontakter, vilket möjliggör direktdrift från PLC digitala utgångar, enkla kretsar med MCU GP-strömbrytare eller kretskopplingsström.
Det svarta LCP-höljet ger dimensionsstabilitet genom standardblyfria återflödesprofiler med en topptemperatur på 255 ± 5 °C, vilket stöder automatiserade SMT-monteringslinjer utan specialiserade hanteringsprotokoll. Med ett driftstemperaturområde på -30 °C till +70 °C och lagringstolerans som sträcker sig till -40 °C, klarar MLT-9650Y-5V användning i okontrollerade miljöer, inklusive utomhus telekommunikationshöljen, kyld logistikutrustning och bilinteriörundersystem där termiska utflykter överskrider konsumentklassade gränser.
| Parameter | Värde |
| Märkspänning | 5 V (o-p) |
| Driftspänningsområde | 4 – 7 V |
| Ljudtrycksnivå | ≥ 85 dB |
| Resonansfrekvens | 3000 ± 300 Hz |
| Driftström | ≤ 30 mA |
| Driftstemperatur | -30 ℃ ~ +70 ℃ |
| Förvaringstemperatur | -40 ℃ ~ +85 ℃ |

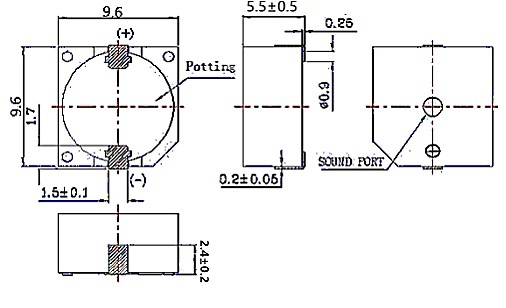

| Mått | 9,6 × 9,6 × 5,0 mm |
| Vikt | 1,5 g |
| Monteringstyp | SMD (Surface Mount Device) |
Noll externa oscillatorkomponenter — applicera likspänning direkt; ingen PWM-timerallokering, transistorbuffert eller återgångsdiod krävs, vilket bevarar mikrokontrollerresurser för primär applikationslogik
Brett spänningshöjd — 4–7 V driftområde rymmer 5 V nominella skenor med ±20 % regulatortolerans, batteridräneringskurvor och industriella 24 V-system som trappas ned genom enkla resistiva eller switchande regulatorer
Konsekvent akustisk signatur – intern oscillator upprätthåller 3000 Hz centrumfrekvens med ±10 % tolerans över hela spännings- och temperaturomslaget, vilket eliminerar frekvensdriften som är vanlig för externt drivna passiva givare
Mellanstora SMD-fotavtryck --- 9,6 mm kvadratiskt paket ger tillräcklig membranavståndsyta för tillförlitlig ≥85 dB utdata utan att behöva montering genom hål
Kompatibel med återflöde och våglödning — svart LCP-hölje klassad för 255 °C toppåterflödestemperatur och 360 °C manuell lödning, stödjer blandade monteringsmiljöer från prototyphandlödning till automatiserade linjer med stora volymer
| Parameter | Värde | Testvillkor |
| Märkspänning | 5 V (o-p) | Vid 25 ℃ |
| Driftspänning | 4 – 7 V (o-p) | Kontinuerlig drift |

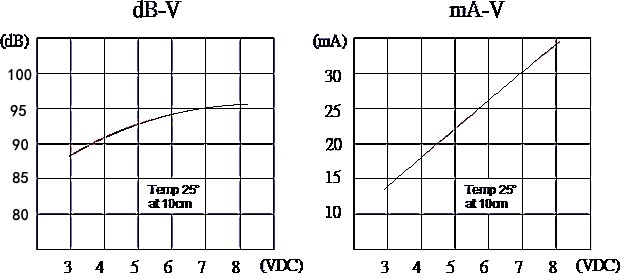

| Ljudutgång | ≥ 85 dB | Vid 5 V, 10 cm avstånd |
| Resonansfrekvens | 3000 ± 300 Hz | Vid märkspänning |
| Driftström | ≤ 30 mA | Vid 5 V |
| Driftstemperatur | -30 ℃ ~ +70 ℃ | Funktionell |
| Förvaringstemperatur | -40 ℃ ~ +85 ℃ | Icke-operativ |
| Parameter | Värde |
| Mått (L × B × H) | 9,6 × 9,6 × 5,0 mm |
| Vikt | 1,5 g |
| Material för hölje | Svart LCP |
| Lödtemperatur (återflöde) | 255 ± 5°C, 3 s; Förvärm 180 °C, 40–70 s |
| Lödtemperatur (våg) | 255 ± 15 °C, 4–6 s |
| Lödtemperatur (manuell) | 360 ± 10 °C, 2–5 s |
| Max Reflow passerar | 3 |
| Driftstemperatur | -30 ℃ ~ +70 ℃ |
| Förvaringstemperatur | -40 ℃ ~ +85 ℃ |
Industriella PLC-larmmoduler — felindikering och nödstoppsvarningar i programmerbara logiska styrenheter och motordrivsystem där 5 V eller 24 V logiska skenor är standard och omedelbar akustisk återkoppling vid utlösning är obligatorisk
Medicinsk diagnostisk instrumentering — slutförandesignaler, felvarningar och kalibreringsstatustoner i bänkanalysatorer, patientmonitorer och dialysutrustning där elektromagnetisk kompatibilitet och konsekvent utsignal är reglerade krav
Kommersiell kyl- och kylkedjelogistik - dörröppningslarm, meddelanden om temperaturbrott och kompressorfelvarningar i ingångsfrysar, transportbehållare och läkemedelslagringsenheter som arbetar vid omgivningstemperaturer under noll
Utomhushöljen för telekommunikation — intrångsdetektering av skåp, larm för strömavbrott och varningar för termiska utflykter i basstationsrepeater och nätverkskantnoder utsatta för okontrollerade väderförhållanden
Delsystem för fordonsinteriörer – bältespåminnare, tändningsnyckel och indikering av laddningsstatus i instrumentkluster för elfordon och fordonshytter där 5 V tillbehörsbussar är vanliga
| Tekniska krav | MLT-9650Y-5V fördel |
| Minimera BOM-komplexiteten | Integrerad oscillator eliminerar extern drivrutin-IC, basresistor, flyback-diod och PWM-firmwareutveckling |
| Se till att spänningen är robust | 4–7 V-området rymmer 5 V nominellt med utrymme för batterinedsättning, regulatortolerans och transientundertryckning |
| Garanterar akustisk konsistens | Fabriksinställd 3000 Hz resonans med ±10 % batchtolerans; ingen justering av drivkretsen eller kalibrering per enhet krävs |

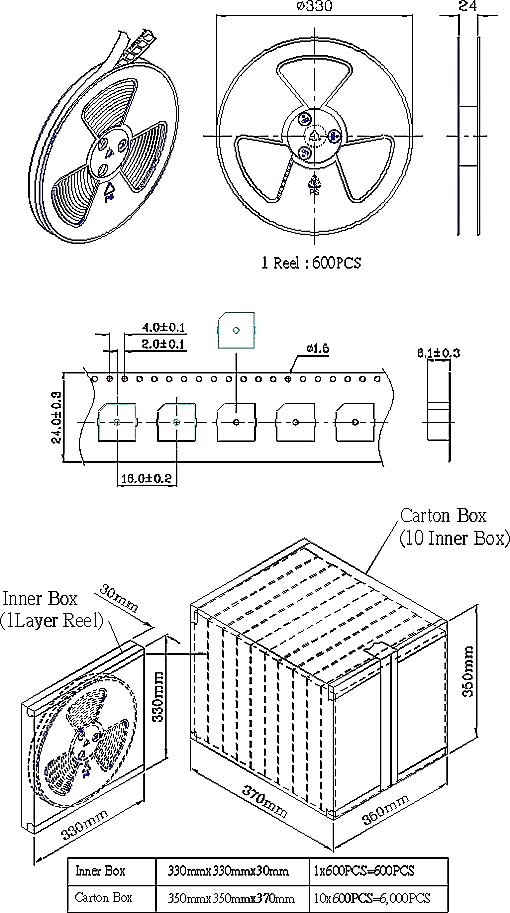

| Stöd automatiserad SMT-montering | Standard tejp-och-rullförpackning med kompatibilitet med vakuummunstyckesupptagning; återflödestopp 255 °C |
| Arbeta i termiskt utmanande miljöer | -30 °C till +70 °C driftsområde överträffar standardgränser för konsumentklass; -40 °C lagring stöder kylkedjelogistik |
Massan på 1,5 g bidrar till mekanisk stabilitet under vibrationsförhållanden som är vanliga i industriella maskiner och fordonsapplikationer. Membranenheten bibehåller konsekvent akustisk uteffekt under mekaniska stötar, medan höjden på 5,0 mm ger adekvat inre kavitetsvolym för effektiv 3 kHz resonansgenerering.
MEIDI tillverkar 9,6*9,6*5 mm SMD Magnetic Active Buzzer på automatiserade löpande band med 100% elektrisk och akustisk funktionstestning. Varje produktionssats genomgår omfattande miljömässig och mekanisk belastningsverifiering:
•Högtemperaturlagring — 48 timmar vid +80 ± 2 °C, följt av 2 timmars omgivande återhämtning och fullständig parametrisk verifiering
•Lågtemperaturlagring — 48 timmar vid -30 ± 2 °C, följt av 2 timmars omgivande återhämtning
•Termisk chockcykel — 5 cykler mellan -30 °C och +80 °C med 30 minuters uppehåll per extrem
•Vibrationsmotstånd — sinusformigt svep 10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativt
•Mekanisk stöt — 75 cm fritt fall fall på 10 mm lövträ, 3 stötar
• Fuktighetsuthållighet — 48 timmar vid 50 ± 5 °C / 90–95 % RH, följt av 2 timmars återhämtning från omgivningen
•Lodvärmebeständighet — 250 ± 5 °C i 10 ± 0,5 sekunder med 2,0 mm kropp-till-lödavstånd
Provdata för batchtest bekräftar konsekvent prestanda inom specifikationen: ljudtryck 94,1--96,1 dB, ström 24,4--26,4 mA, frekvens 2987--3011 Hz (alla inom 3000 ± 300 Hz specifikation), med nolldimensionella eller polaritetsdefekter.
F1: Kan MLT-9650Y-5V drivas direkt från en 3,3 V mikrokontroller GPIO?
Nej. Minsta driftspänning är 4 V, och 3,3 V faller under den garanterade funktionströskeln. Medan summern kan ge minskad uteffekt eller misslyckas med att svänga helt vid 3,3 V, kräver tillförlitlig drift minst 4 V matning. För 3,3 V-system, överväg en 5 V boost-omvandlare eller välj en 3 V-klassad aktiv summer från MEIDI-portföljen.
F2: Vad är den akustiska livslängden vid kontinuerlig drift vid maximal märkspänning?
Den integrerade oscillatorn och elektromagnetiska givaren är kvalificerade för kontinuerlig drift vid 5 V och 25 °C omgivning. Livslängden förlängs under intermittenta driftcykler som är typiska för larmapplikationer. Kontakta fabriken för specifika livstidsdata. För applikationer med kontinuerliga toner, såsom nödutrymningssignaler, bör termisk hantering av kapslingen övervägas för att förhindra värmeackumulering.
F3: Hur påverkar den integrerade oscillatorn den elektromagnetiska kompatibiliteten jämfört med externt drivna passiva summer?
Den interna oscillatorn arbetar vid en fast 3000 Hz med kontrollerade stig- och falltider, och producerar förutsägbart övertonsinnehåll begränsat främst till udda övertoner (9 kHz, 15 kHz, etc.) som faller utanför typiska testband för ledning och utstrålad emission. Till skillnad från PWM-drivna passiva summer där omkopplingsbrus beror på drivkretslayout, grinddrivningsimpedans och PCB-routing, presenterar MLT-9650Y-5V en konsekvent elektrisk belastning med minimalt högfrekvent innehåll, vilket generellt resulterar i lägre EMC-emissioner och förenklad överensstämmelsetestning.
F4: Vilka överväganden för kapslingens design gäller för höjdprofilen på 5,0 mm?
Kroppshöjden på 5,0 mm kräver tillräckligt fritt utrymme ovanför PCB-ytan för att förhindra akustisk obstruktion. Ytterligare utrymme ovanför ljudöppningen rekommenderas för att undvika ljudtrycksförsämring från närliggande ytor eller komponenter. För kapslingar med galler eller membran bör akustisk impedansmatchning utvärderas; täta maskor kan dämpa uteffekten. Det 9,6 mm kvadratiska fotavtrycket ger stabil mekanisk montering på standard 1,6 mm FR4-substrat.
F5: Stöds OEM-modifieringar såsom anpassade tejp-och-rulle-förpackningar eller alternativa stiftkonfigurationer?
Ja. MEIDI stöder OEM-anpassning inklusive modifierade tejp-och-rulle-specifikationer, alternativa förpackningskvantiteter och anpassad märkning för stora volymbeställningar. Modifieringar av blyform för genomgående hålkonvertering är inte tillämpliga på SMD MLT-9650Y-5V, men rekommendationer för anpassade lödpastastenciler och vägledning för återflödesprofiler är tillgängliga via applikationsteknik. Minsta orderkvantiteter och ledtider varierar beroende på modifieringsomfång.
För tekniska datablad, CAD-fotavtryck, exempelförfrågningar eller OEM-integrationsvägledning för MLT-9650Y-5V, kontakta MEIDI Engineering Support.
MEIDI applikationsteknik svarar vanligtvis på tekniska förfrågningar inom en arbetsdag
