Hur man ansluter och kör en summer: Ledningsguide för Active, Passive, Piezo & Magnetic (2026)

Att koppla en summerkrets ser trivialt ut tills den första prototypen tystnar, återställer mikrokontrollern eller bränner ut en transistor. Anledningen till att de flesta fel i summerkretsen inträffar är inte komponenten – det blandar ihop signaltyper. En aktiv summer vill ha stadig DC; en passiv summer vill ha en fyrkantsvåg; ett piezoelement beter sig som en kondensator medan en magnetspole slår tillbaka spänningen när den stängs av. Denna guide från 2026 visar hur man ansluter och driver en summerkrets korrekt för alla vanliga familjer, med riktiga drivkretstopologier, en felsökningstabell och verifierade MEIDI-specifikationer.

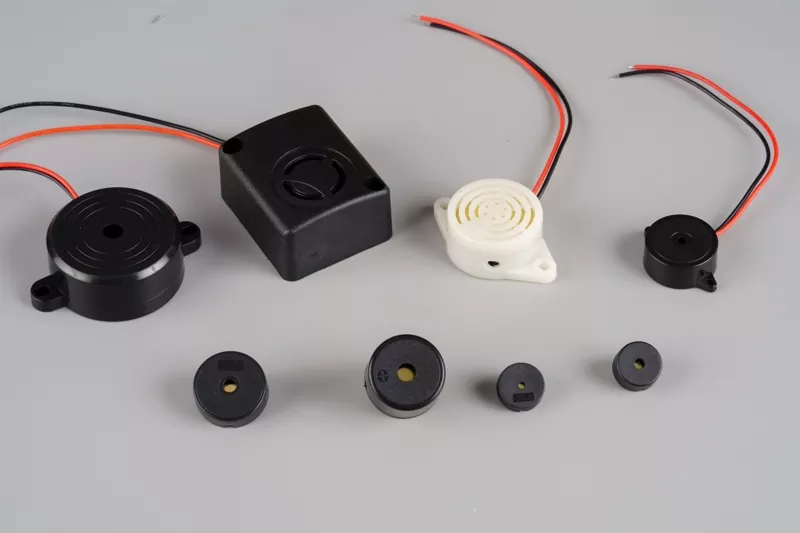

1. Summertyper i ett ögonkast: Aktiv vs Passiv, Piezo vs Magnetisk

Innan du bygger någon summerkrets, identifiera vad du faktiskt har. De fyra familjerna beter sig olika på bänken, och kabeldragningen avgörs av två frågor: har den en inbyggd oscillator, och är ljudet från en keramisk skiva eller en spole?

Ett rent sätt att skilja dem åt på bänken: anslut delen till en 5 V DC-källa. Om den piper direkt är den aktiv. Om den förblir tyst är den passiv och behöver en frekvenskälla - exakt fällan som får en första summerkrets att se trasig ut.

2. Vad du behöver innan du kopplar in en summerkrets

En pålitlig summerkrets är byggd av en kort, förutsägbar materialförteckning. Du behöver inte mycket, men varje del har ett jobb:

• Summer— Givaren (piezo eller magnetisk, aktiv eller passiv).
• Strömkälla— Reglerad likström, vanligtvis 3 V, 5 V eller 12 V, anpassad till delens märkvärde.
• Mikrokontroller eller switch— Arduino, ESP32, eller en enkel tryckknapp för att gate signalen.
• Strömbegränsande motstånd (100 Ω)— skyddar MCU GPIO när du kör en piezo direkt.
• NPN-transistor (2N2222 / BC547) + 1 kΩ basresistor— fungerar som omkopplare för högre strömbelastningar.
• Flyback-diod (1N4148)— väsentligt över magnetiska spolar för att absorbera bak-EMF.
• Breadboard, bygelkablar, multimeter— för montering och felsökning.

3. Hur man ansluter en aktiv summer (Piezo & Magnetic)

En aktiv summer innehåller redan sin oscillator, så summerkretsen är bara en strömbrytare. Fällan är polaritet.

3.1 Aktiv piezokabeldragning

Identifiera den positiva ledningen (längre tråd eller "+"-märke). Anslut den till signalen/VCC och minusledningen till GND. Sätt stiftet på en ArduinoHÖGatt låta,LÅGatt sluta. Ingen oscillatorkod behövs - den interna kretsen gör jobbet.

3.2 Aktiv magnetisk ledning

Samma logik gäller, men en magnetisk aktiv summer drar mer ström. Om den är klassad under cirka 30 mA kan du ofta driva den från ett GPIO-stift genom ett 100 Ω-motstånd; ovanför det, använd en transistor så att du inte överbelastar mikrokontrollern. Hur som helst, håll polariteten korrekt.

4. Hur man kör en passiv summer (Piezo & Magnetic)

En passiv summer har ingen oscillator, så summerkretsen måste generera tonen. Det är här PWM eller en funktionsgenerator kommer in.

4.1 Passiv piezodrivning

Anslut en ledning till en PWM-kapabel stift och den andra till GND. Användton (stift, frekvens, varaktighet)funktion på Arduino, eller generera en fyrkantsvåg vid resonansfrekvensen. Eftersom en piezo är kapacitiv krävs ingen återgångsdiod, och ett seriemotstånd är valfritt men skyddar stiftet.

4.2 Passiv magnetdrift

En passiv magnetisk summer är induktiv. Kör den med en fyrkantsvåg genom en transistor och placera en 1N4148 flygback-diod över spolen (katoden till den positiva sidan). Utan dioden ökar det kollapsande magnetfältet spänningen tillbaka till din mikrokontroller när signalen slutar.

5. Summer Circuit Drive Topologier: GPIO vs Transistor vs Push-Pull

Rätt frekvensomriktartopologi beror på hur högt du behöver att summerkretsen ska vara och hur mycket ström källan kan leverera.

För maximal SPL fördubblar ett push-pull-steg topp-till-topp-spänningen över elementet, vilket fyrdubblar den akustiska effekten och lägger till ungefär 6 dB. Det är topologin som används i utomhus- och industrilarmsummer där varje decibel räknas.

6. Koppla in en SMD-summer till ett kretskort

Ytmonterade summer som MEIDI HN-9042W (9×4,2 mm magnetiska passiva SMD) eller MLT-1230 (piezo SMD) placeras genom pick-and-place och återflödas med resten av kortet. Två regler håller summerkretsen pålitlig i produktionen:

• Följ reflow-profilen.Piezo- och magnetiska SMD-delar är värmekänsliga; håll dig inom den rekommenderade topptemperaturen och tiden.
• Tänk på det akustiska hålrummet.En förseglad bakvolym bakom elementet kan lägga till 6–10 dB vid resonans, medan ett plattfäste kan dämpa det. Testa i den slutliga kapslingen innan layouten låses.

7. Real MEIDI Buzzer Specifikationer

Tabellen nedan använder verifierade parametrar från MEIDI unified katalog – inga uppskattade värden. Det här är delarna du faktiskt skulle placera när du bygger en summerkrets från vårt sortiment.

För en djupare titt på den passiva delen av SMD, se vår guide om9×4,2 mm SMD elektromagnetisk passiv summer, och för piezoval sepiezoelektrisk summer anpassad & OEM-guide.

8. Felsökning av en summerkrets

De flesta fältfel i en summerkrets kartläggs till en kort lista över orsaker. Använd denna tabell innan du byter delar i summerkretsen.

9. Vanliga misstag som dödar en summerkrets

• Fel signaltyp.Passiv behöver en oscillerande signal; aktiva behov DC. Att blanda dem är den vanligaste orsaken till tysta summer.
• Ingen återgångsdiod på magnetiska delar.Spolens bakre EMF kommer så småningom att förstöra drivstiftet.
• Kör magnetiskt direkt från GPIO.Strömmen överstiger stiftets säkra klassificering — använd en transistor.
• Ignorera resonans.En passiv summer som drivs 500 Hz från sin resonanspunkt kan falla 10–15 dB.
• Överhettning av SMD under återflöde.Följ profilen annars depolariseras elementet.

10. Vanliga frågor

Behöver jag ett motstånd med en piezo-summer?

En vanlig piezo-summer är en kapacitiv belastning och behöver i allmänhet inte ett serieströmbegränsande motstånd som en lysdiod gör. Ett litet 100 ohm-motstånd mellan MCU-stiftet och summern är fortfarande god praxis för att skydda GPIO. Magnetiska summer drar konstant ström och behöver en flygback-diod, och ofta en transistor, istället.

Kan jag ansluta en summer direkt till ett Arduino-stift?

Endast aktiva piezo- eller SMD-surrar med låg strömstyrka som är klassade under cirka 30 mA kan drivas direkt från ett GPIO-stift. Magnetiska summer och passiva typer som behöver mer ström måste använda en NPN-transistor eller MOSFET-drivrutin plus en flyback-diod, annars riskerar du att skada mikrokontrollern.

Ska jag välja en aktiv eller en passiv summer?

Välj en aktiv summer när du bara behöver en fast enstaka ton och vill ha den enklaste kabeldragningen — den låter så fort likström kopplas på. Välj en passiv summer när du behöver melodier, variabel tonhöjd eller larmmönster, eftersom den drivs av en extern fyrkantsvåg eller PWM-signal.

Varför klickar min passiva summer bara istället för att pipe?

En passiv summer producerar endast ljud när den tar emot en oscillerande signal såsom en PWM-fyrkantvåg. Om du matar den med jämn likström, eller om strömförsörjningen blir brun, kommer du att höra ett klick utan ton. Använd tone()-funktionen eller en frekvensgenerator vid summerns resonansfrekvens.

Vilka certifieringar bör en pålitlig summertillverkare ha?

För komponenter av exportkvalitet bör du leta efter ISO 9001 och ISO 14001 kvalitets- och miljöledning, plus RoHS- och REACH-efterlevnad för begränsning av farliga ämnen. MEIDI har ISO 9001, ISO 14001, RoHS och REACH över hela sitt piezo- och magnetiska summersortiment.

Skrivet av Haya Liu, MEIDI. Denna ledningsguide från 2026 är en del av vår serie med summer. Relaterad läsning:Elektromagnetisk summer: arbetsprincip och hur man väljer.
