A Passiv piezoelektrisk summerär en kompakt, energisnål akustisk komponent som omvandlar en elektrisk signal till hörbart ljud genom vibrationen från en piezoelektrisk keramik. Till skillnad från en aktiv summer innehåller deningen intern oscillator— den förlitar sig på en extern drivsignal (en fyrkantsvåg eller PWM från en mikrokontroller) för att producera ljud. Den enda arkitektoniska skillnaden är det som ger ingenjörer exakt, programmerbar kontroll över frekvens, ton och larmmönster. På Jiangsu Meidi Intelligent Technology Co., Ltd. har vi tillverkat dessa komponenter i över 15 år, och den här guiden förklarar hur en passiv piezoelektrisk summer fungerar, de elektriska egenskaperna som spelar roll, var den används och hur du väljer rätt modell för din design.
Att välja rätt ljudelement är sällan en eftertanke i en välkonstruerad produkt. En summer som är för tyst, drar för mycket ström eller inte kan ställas in till rätt tonhöjd undergräver användarupplevelsen – och i säkerhets- eller medicinsk utrustning kan den äventyra hela funktionen. Den här artikeln ger dig det tekniska ramverket för att specificera en passiv piezo-summer med förtroende, uppbackad avriktiga MEIDI produktionsdatasnarare än generiska marknadsföringspåståenden.

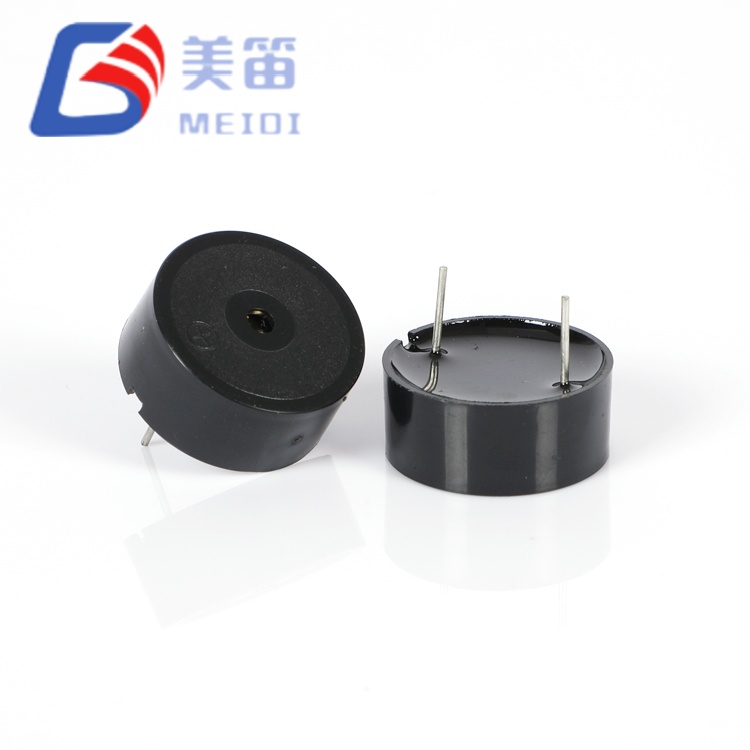

A passiv piezoelektrisk summerär en elektronisk akustisk givare som omvandlar en elektrisk signal till ljud genom att utnyttja den omvända piezoelektriska effekten av en keramisk skiva. Den har ingen inbyggd oscillationskrets, så det beror helt på en extern styrkrets för att ge frekvenssignalen. Den designen ger ingenjören – inte komponenten – kontroll över tonhöjd, rytm och varningsmönster.
Det snabbaste sättet att förstå en passiv piezo-summer är att kontrastera den med sitt aktiva syskon. Enaktiv summerhar en intern oscillator och avger en fast ton i det ögonblick som likström tillförs. En passiv summer förblir tyst på DC och ljuder endast när den matas med en alternerande signal. Avvägningen är avsiktlig: aktiva summer är enklare att köra men begränsade till en ton; passiva summer kräver en drivkrets men belönar dig med melodier, ljud och larm med flera tonhöjder från en enda lågkostnadsdel.
MEIDI utvecklar och tillverkar ett komplett utbud av piezoelektriska summerlösningar - passiva, aktiva, SMD och blybaserade - för kommunikationsutrustning, hushållsapparater, fordonselektronik, medicinska instrument och säkerhetssystem.
Funktionsprincipen äromvänd piezoelektrisk effekt. När en alternerande elektrisk signal appliceras över den piezoelektriska keramen inuti summern, expanderar materialet och drar ihop sig upprepade gånger. Dessa mekaniska rörelser vibrerar ett membran eller själva keramen, trycker luft och genererar hörbara ljudvågor.
Frekvensen för ingångssignalen ställer direkt in utgående tonhöjd. Ännu viktigare är att varje passiv piezo-summer har enmekanisk resonansfrekvens— typiskt i2–4 kHzområde, där det mänskliga örat också är mest känsligt. Kör elementet vid eller nära resonans och det utstrålar sin maximala ljudtrycksnivå (SPL); drifta till och med 10% bort och SPL kan sjunka 6–10 dB eftersom elementets Q-faktor är hög (ofta 20–60). I praktiken betyder det att du bör matcha din drivfrekvens till delens nominella resonansfrekvens snarare än att behandla "vilken som helst ton som helst" som lika hög.
Eftersom enheten är externt driven, integreras den rent med mikrokontroller, PCB-kretsar och intelligenta styrsystem - vilket är exakt varför den dominerar produkter som behöver anpassad, programmerbar ljudåterkoppling.
Det här är avsnittet som de flesta generiska artiklar hoppar över, men det är där passiva piezo-summerare lever eller dör i riktiga mönster. Behandla summern som enkapacitiv belastning, inte ett motstånd.
En passiv piezoelektrisk summer drivs av en alternerande vågform - en fyrkantsvåg (vanlig i inbäddade konstruktioner) eller en PWM-signal från en perifer timer. En jämn DC-nivå ger högst ett enda svagt klick; ihållande ton kräver kontinuerlig oscillation. Topp-till-topp-drivspänningen, inte DC-försörjningen, bestämmer ljudstyrkan: dubblering av Vp-p fördubblar ungefär den utstrålade akustiska effekten (ca +6 dB) upp till keramikens mekaniska gräns. Typiska drivspänningar går3–25 V p-p, där 3 V, 5 V och 12 V p-p är de vanligaste för bärbara, konsument- respektive industridesigner.
Elektriskt beter sig ett piezoelement som en liten kondensator - vanligtvis10–30 nFför standarddelar. Strömdragningen domineras av den förskjutningsström som behövs för att ladda och ladda ur den kapacitansen vid varje övergång, inte av ett jämnt likströmsflöde. Det praktiska resultatet: passiva piezo-summerare är extremt effektiva (ofta 5–10 mA) och, till skillnad från magnetiska summer,kräver ingen flyback-diod, eftersom det inte finns någon induktiv spole att kollapsa. En liten, tyst indikator kan till och med drivas direkt från en mikrokontrollerstift; Högre larm behöver en transistor, MOSFET eller dedikerad piezodrivrutin-IC.
Uppmätt SPL för passiva piezosummerar anges vanligtvis vid 10 cm och vid resonansfrekvensen (ofta 70–90 dB för standarddelar, högre för större element). Eftersom utsignalen faller kraftigt bort från resonans, är det enskilt mest värdefulla designsteget att bekräfta delens nominella resonansfrekvens och driva den dit. Sänk alltid avståndet för avstånd: tillämpa regeln omvänd kvadratisk (SPL sjunker ~6 dB per fördubbling av avståndet) när du uppskattar ljudstyrkan i örat vid lyssnarens position.
Moderna produktteam står inför trångt installationsutrymme, strikta energibudgetar och behovet av pålitlig feedback från användare. En passiv piezoelektrisk summer svarar på alla tre:
För smarta enheter, medicinsk utrustning, hemelektronik eller industriella kontroller förbättrar en väl vald passiv piezo-summer både användbarhet och upplevd produktkvalitet.
Alla produkter som behöver en tydlig, programmerbar ljudavisering är en kandidat. Deras ringa storlek och effektivitet passar en bred spridning av branscher:
| Industri | Applikationsexempel |
|---|---|
| Bilelektronik | Instrumentpanelvarningar, säkerhetspåminnelser, feedback från kontrollsystemet |
| Hushållsapparater | Mikrovågsugnar, tvättmaskiner, luftkonditionering, smarta hemenheter |
| Medicinsk utrustning | Övervakningsapparater, testinstrument, system för patientanmälan |
| Kommunikationsutrustning | Signalindikatorer, funktionsbekräftelseljud |
| Säkerhetssystem | Larmanordningar, passerkontroll, varningsutrustning |
Möjligheten att generera flera distinkta toner gör passiva piezo-summerare särskilt värdefulla i intelligenta produkter som måste förmedla olika meddelanden – ett pip före larm mot ett helt larmljud – genom en enda utgång.
Att välja rätt summer innebär att balansera elektriska, akustiska och mekaniska begränsningar. En dålig matchning ger otillräcklig volym, instabil drift eller slöseri med ström.
MEIDI arbetar med kunder för att justera summerkonfigurationen – drivspänning, resonans, fotavtryck – till den exakta produktdesignen snarare än att tvinga fram en enhet som passar alla.
| Särdrag | Passiv piezoelektrisk summer | Aktiv summer |
|---|---|---|
| Ljudgenerering | Kräver extern frekvenssignal | Innehåller intern oscillator |
| Styrflexibilitet | Hög — stöder olika toner och melodier | Begränsad till en förinställd ton |
| Körmetod | Fyrkantsvåg/PWM (Vp-p) | DC spänning |
| Effekteffektivitet | Låg ström (vanligtvis 5–10 mA) | Högre, beror på intern krets |
| Externa komponenter | Ingen återgångsdiod; kan behöva drivrutin för hög utgång | Ingen — ljud på DC |
| Bästa applikationen | Smart elektronik, programmerbara enheter | Enkla larm- och aviseringsprodukter |
Valet beror på produkten. När ljudanpassning och intelligent kontroll är prioriterade, ger en passiv piezoelektrisk summer den klara fördelen.
Tabellen nedan visar representativapassiva piezoelektriska summerfrån vår produktionskatalog (Jiangsu Meidi Intelligent Technology Co., Ltd.). Alla är externa piezoelement (transducertyp); drivspänning är den rekommenderade topp-till-topp-signalen. SPL är tillverkarens lägsta betyg mätt till 10 cm vid resonans. Kapacitansen visas där det anges i katalogen.
| Modell | Typ | Drive V (Vp-p) | Resonansfrekv. | Min. SPL | Mått (mm) | Drift. Räckvidd | Lagring. Räckvidd |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, passiv | 3.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ12,0 × 9,0 | −20 till +70 °C | −30 till +80 °C |
| HNR-1207PA5.0 | Piezo, passiv | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 7,0 | −20 till +70 °C | −30 till +80 °C |
| HNR-1255PA6.5 | Piezo, passiv | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 5,5 | −20 till +70 °C | −30 till +80 °C |
| HNR-1360-7,6 | Piezo, passiv | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ13,0 × 6,0 |
−20 till +70 °C | −30 till +80 °C |
| HNR-1407PA75 | Piezo, passiv | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ14,0 × 7,0 | −20 till +70 °C | −30 till +80 °C |
| HND-2308P | Piezo element | 3.0 | 1650 ±20 %Hz |
88 ± 3 dB | Φ23,0 × 8,0 | −20 till +70 °C | −30 till +80 °C |
En högkvalitativ summer beror på exakt tillverkning, disciplinerat materialval och konsekvent kvalitetskontroll. MEIDI kombinerar 15 års produktionserfarenhet med automatiserad testutrustning som verifierar SPL och frekvens över batcher. Från kompakta konsumentenheter till industriella applikationer, våra summerprodukter är byggda för stabil drift och lång livslängd.
Kunder som väljer MEIDI drar nytta av professionell teknisk support, skräddarsydda produktalternativ och pålitlig leverans – oavsett om du behöver en standardkatalogdel eller en summer konstruerad för en specifik resonans, spänning och fotavtryck.
F1: Vad är den största skillnaden mellan en passiv piezoelektrisk summer och en aktiv summer?
S: En passiv piezoelektrisk summer kräver en extern drivsignal (square wave / PWM) för att skapa ljud, medan en aktiv summer innehåller en intern oscillator och ljuder automatiskt när likström tillförs. Passiva typer erbjuder tonflexibilitet; aktiva typer är enklare att köra.
F2: Kan en passiv piezoelektrisk summer producera olika ljud?
A: Ja. Eftersom ljudet genereras av den externa frekvenssignalen, kan designers programmera olika toner, mönster och till och med melodier – ett pip före larm kontra ett kontinuerligt larmljud – från en enda komponent.
F3: Är passiva piezoelektriska summer lämpliga för batteridrivna enheter?
A: Ja. Deras låga strömförbrukning (vanligtvis 5–10 mA) och kapacitiva karaktär gör dem utmärkta för bärbar elektronik, smarta enheter och energieffektiva produkter.
F4: Behöver jag en flyback-diod för att driva en passiv piezo-summer?
S: Nej. Ett piezoelement är kapacitivt, inte induktivt, så det genererar inte en omvänd EMF-spik. En liten indikator kan ofta drivas direkt från en mikrokontrollerstift; ett högre larm kan behöva en transistor eller drivrutin IC, men inte en tillbakagångsdiod.
F5: Vilken drivspänning ska jag använda?
S: Det beror på ditt utbud och förarstadiet. Vanliga val är 3 V p-p (bärbar), 5 V p-p (konsument/MCU) och 12 V p-p (industriell). Matcha den nominella resonansfrekvensen och respektera delens maximala Vp-p för att undvika att skada keramen.
F6: Kan MEIDI tillhandahålla skräddarsydda passiva piezoelektriska summerlösningar?
A: Ja. MEIDI stöder olika specifikationer, drivspänningar, resonansfrekvenser och fotavtryck och kan utveckla en summer som matchar din applikation.
En passiv piezoelektrisk summer spelar en viktig roll i moderna elektroniska produkter genom att ge effektiv, flexibel och pålitlig ljudåterkoppling. Dess låga energiförbrukning, kompakta design och programmerbara ljudkapacitet gör den till det föredragna valet varhelst anpassat ljud är viktigt. På Jiangsu Meidi Intelligent Technology Co., Ltd. stödjer vi den förmågan med 15 års tillverkningsdisciplin och verkliga, verifierbara specifikationer.
Om du behöver en pålitlig passiv piezoelektrisk summer för ditt nästa projekt,kontakta ossi dag. Vårt ingenjörsteam hjälper dig att matcha drivspänning, resonans och fotavtryck till din design – och tillhandahålla gratisprover så att du kan validera prestanda innan du åtar dig.
