Den "energieffektiva" artisten

A piezoelektrisk summerförtjänar sitt rykte som den energieffektiva utföraren av ljudvarningsvärlden eftersom den gör ljud från ett keramiskt element som nästan inte behöver någon kontinuerlig ström. För produktingenjörer och inköpsteam som bygger batteridrivna enheter avgör den enstaka egenskapen om en design kan köras i månader eller tömmas på veckor. Den här guiden förklarar hur en piezoelektrisk summer fungerar, varför dess strömdrag förblir nära noll och hur man anger en med tillförsikt innan massproduktion.

Till skillnad från sin elektromagnetiska kusin, förlitar sig den piezoelektriska summern på den piezoelektriska effekten snarare än en spole och magnet. Skillnaden är inte bara akademisk: den ändrar spänningen, strömmen och drivkretsen som köparen måste planera för, och den sätter taket på hur länge en produkt kan larma på en liten cell.

Vad en piezoelektrisk summer egentligen är

Namnet beskriver mekanismen. En piezoelektrisk summer omvandlar elektrisk energi till ljud genom att utnyttja den piezoelektriska effekten av viss keramik. När en spänning appliceras över en polariserad keramisk platta, ändrar plattan form; vänd polariteten och den ändras tillbaka. Kör den med växelspänning vid rätt frekvens och plattan vibrerar tillräckligt snabbt för att trycka upp hörbart ljud i luften. Eftersom den piezoelektriska summern inte behöver någon spole för att förbli strömförsörjd, är dess viloström i huvudsak läckaget från en kondensator, inte det stadiga draget från en lindning.

Hur den piezoelektriska effekten förvandlar spänning till ljud

Inuti den piezoelektriska summern är en tunn keramisk skiva bunden till en metallplatta. Att applicera en växelspänning gör att keramen expanderar och drar ihop sig i plan riktning medan metallplattan gör motstånd, så det bundna elementet böjer sig upp och ner. Den böjningen är ljudkällan. Elementet är avstämt så att dess mekaniska resonans hamnar i det hörbara bandet, och huset formar utsignalen till en användbar ton. Det är därför en piezoelektrisk summer ofta kallas för en keramisk ljudtillverkare: själva keramiken är den aktiva delen.

Kärnkomponenter i summern

Tre delar avgör hur den piezoelektriska summern låter och hur enkel den är att montera:

• Piezoelektrisk keramisk platta: det aktiva elementet som böjs under spänning.
• Metallsubstrat: en mässings- eller rostfri platta som anger böjriktningen och styvheten.
• Hus och terminaler: skydda elementet och definiera elektroden eller SMD-fotavtrycket.

Tjockleken och diametern på keramiken, plus metallsubstratets styvhet, ställer in resonansfrekvensen och ljudtrycksnivån som summern kan nå. En välbyggd piezoelektrisk summer håller dessa värden tätt över upprepade partier, vilket betyder mer än ett enda perfekt prov när beställningar skalas.

Kapacitans och impedans: Varför en Piezo-summer nästan inte drar någon ström

Det viktigaste elektriska faktumet med en piezoelektrisk summer är att den beter sig som en kondensator. Ett typiskt element visar en kapacitans på några tiotals nanofarader, så i vila drar det nästan ingen ström. Drivkretsen levererar endast ström för att ladda och ladda ur den kapacitansen vid driftsfrekvensen. Det är därför en piezoelektrisk summer kan avge ett larm från en myntcell som skulle svälta ut en elektromagnetisk summer inom några timmar. För batteridrivna konstruktioner är denna nästan nollström anledningen till att den piezoelektriska summern är standardvalet.

Aktiv vs passiv piezoelektrisk summer

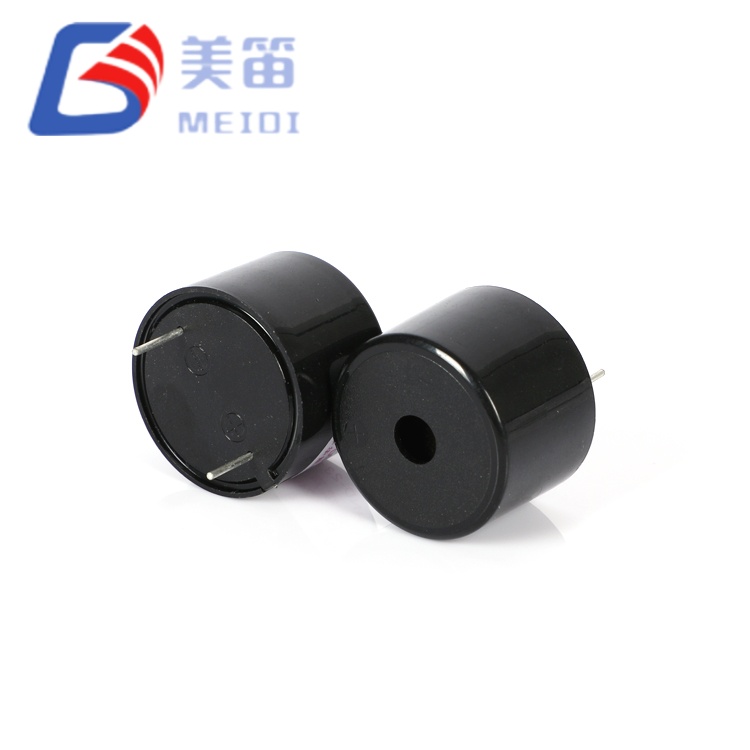

Den piezoelektriska summern levereras i två körstilar. En självkörande, eller aktiv, version har en inbyggd oscillator och avger en fast ton i samma ögonblick som ström tillsätts. En passiv version har ingen oscillator och är beroende av en fyrkantsvåg från värdstyrenheten för att ställa in tonhöjd och mönster. Rätt val beror på hur mycket tonkontroll produkten behöver och hur mycket firmware teamet vill skriva. En aktiv piezoelektrisk summer förkortar designcykeln; en passiv låter produkten spela anpassade melodier.

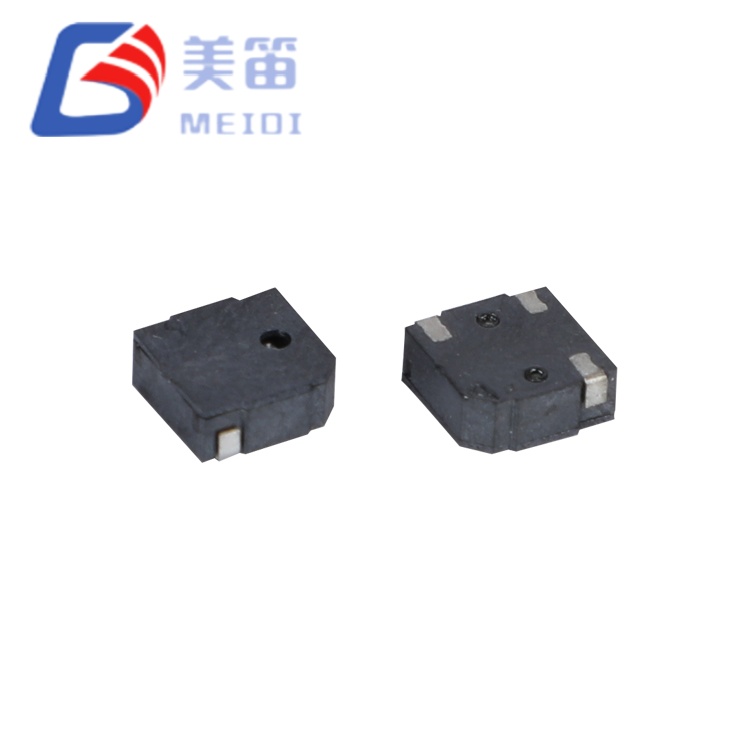

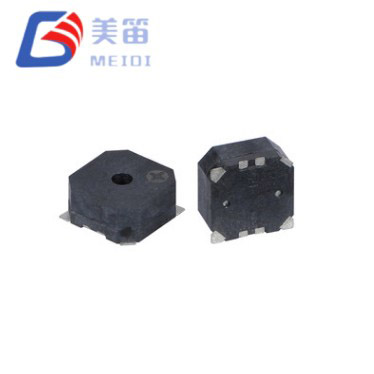

Piezoelektrisk summer vs elektromagnetisk summer

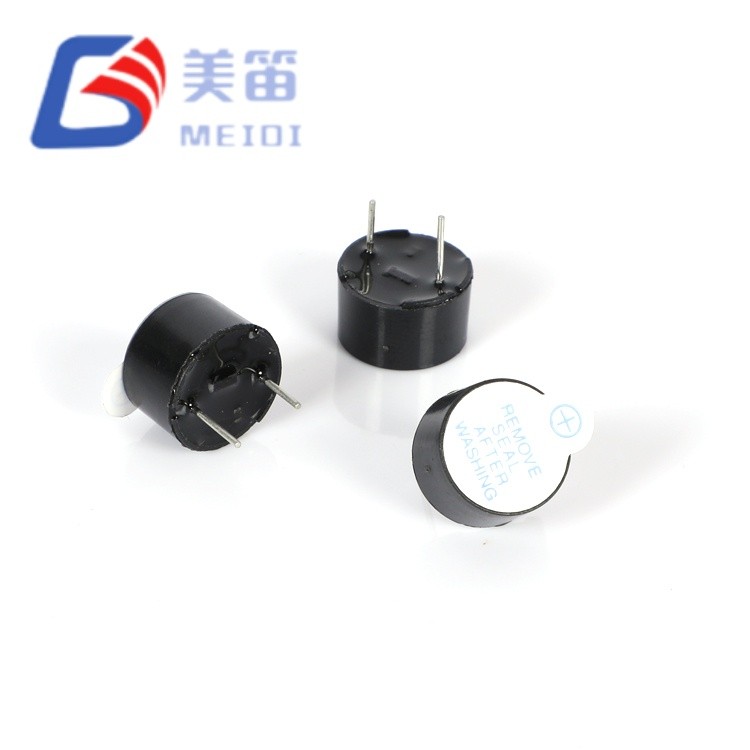

Enelektromagnetisk summerdrar högre ström vid en lägre spänning eftersom dess spole måste förbli strömsatt, medan den piezoelektriska summern drar nästan ingen ström vid en högre spänning eftersom det är en kapacitiv belastning. Det praktiska resultatet är tydligt: ​​i en dörrsensor som körs på en knappcell kan en piezoelektrisk summer ljuda i ett år, medan en elektromagnetisk summer kan tömma samma cell på några dagar. Avvägningen är enhetens komplexitet: den piezoelektriska summern behöver ofta en högre spänningsskena och en extern oscillator eller drivrutin, medan den elektromagnetiska summern är nöjd med en logisk strömförsörjning. Välj den piezoelektriska summern när energieffektiviteten dominerar; välj den elektromagnetiska typen när ett enkelt lågspänningsljudsignal räcker.

Viktiga elektriska egenskaper köpare bör läsa

Fyra siffror avgör om den piezoelektriska summern passar till brädet. Märkspänningen är vanligtvis högre än en elektromagnetisk del, vanligtvis 3 V till 30 V beroende på elementstorleken. Kapacitans vid märkspänning bör kontrolleras eftersom den ställer in drivströmmen och den erforderliga drivstyrkan. Resonansfrekvens definierar tonen, och ström vid märkspänning talar om effektbudgeten. Köparen bör designa till värsta fall, inte den typiska linjen i katalogen, eftersom både spänning och kapacitans flyttar ljudtrycksnivån.

Resonansfrekvens och ljudtrycksnivå

Ljudtrycksnivå, eller SPL, mätt i dB vid 10 cm, är det värde som QC och fältservice verifierar oftast. En piezoelektrisk summer märkt runt 85 dB vid 10 cm är tillräckligt hög för de flesta larm- och aviseringsjobb. Eftersom SPL beror på drivspänningen och resonansfrekvensen, bör köparen bekräfta det exakta testförhållandet, inte bara rubriknumret. En liten förändring i drivspänningen kan förskjuta SPL med flera dB, så testpunkten måste matcha den verkliga applikationen.

SMD och hålförpackningar

För pick-and-place-produktion skär SMD piezoelektriska summer manuell insättning och lyft konsistens vid volym. Genomgående hål och wire-lead stilar passar fortfarande handmontering eller brädor som behöver extra mekanisk dragavlastning. Ledstilen bör matcha fabriksprocessen så att den piezoelektriska summern aldrig blir flaskhalsen när beställningar skala från prototyp till massproduktion.

Drivkrets och vågform

En aktiv piezoelektrisk summer ber bara om likström och en inbyggd oscillator gör resten. En passiv piezoelektrisk summer behöver en fyrkantsvåg vars frekvens sätter tonen, och styrenhetens firmware äger ljudmönstret. Eftersom elementet är kapacitivt måste föraren hantera laddnings- och urladdningsströmmen snarare än en jämn DC-belastning. Köpare bör bekräfta att den befintliga mikrokontrollern kan spara timern och stiften, eller att besparingen på delen går förlorad för mjukvaruarbete.

Typiska tillämpningar av summern

Urvalschecklista innan du köper

• Märkspänning och driftspänningsområde och kapacitans vid märkspänning.
• Resonansfrekvens och dess tolerans, eftersom tonhöjden måste stanna i det akustiska fönstret.
• Ljudtrycksnivå (SPL) i dB vid 10 cm under angiven spänning och avstånd.
• Ledningstyp: SMD, genomgående hål eller trådledning, anpassad till montering.
• Till skillnad från den elektromagnetiska typen som definieras av spolimpedansen, definieras den piezoelektriska summern av kapacitansen, så drivkretsen måste matcha.
• Drifttemperatur och RoHS- eller CE-överensstämmelsestatus med dokument.

Gemensamma inspektionspunkter och kvalitetskontroll

Vid inkommande inspektion kontrolleras den piezoelektriska summern för resonansfrekvens, kapacitans och SPL mot den överenskomna toleransen, eftersom dessa tre siffror bestämmer vad slutanvändaren hör. En stabil summer behåller samma ljudbeteende över upprepade partier, varför batchkonsistens från fabriken är viktigare än ett enda perfekt prov som hämtas från en demobatch.

Varför den piezoelektriska summern vinner i batteridrivna produkter

Den piezoelektriska summern behåller sin plats i bärbara konstruktioner eftersom den är billig, robust och häpnadsväckande effektiv. Där en elektromagnetisk summer skulle tömma en cell för att bibehålla en ton, sippar den piezoelektriska summern mikroampere mellan pip och drar bara under den korta laddningen och urladdningen av dess keramik. För produkter som måste slå larm i månader på en myntcell är den piezoelektriska summern inte bara det effektiva valet, det är ofta det enda valet som klarar batteribudgeten.

Hur man testar summern på bänken

En snabb bänkkontroll använder en reglerad matning inställd på märkspänningen, en ljudnivåmätare på 10 cm och en frekvensräknare på utgången. För en passiv piezoelektrisk summer försörjer en funktionsgenerator fyrkantvågen. Registrering av SPL, kapacitans och resonansfrekvens för några få prov bygger den inkommande inspektionens baslinje och visar om summerbatchen är stabil innan den når linjen.

Hur man väljer rätt summerfabrik

När en köpare jämför erbjudanden från mer än en summerfabrik är den lägsta offerten sällan den säkraste. En kapabel leverantör dokumenterar märkspänning, kapacitans, SPL och resonansfrekvens för varje modell, skickar RoHS- och CE-filer utan att bli jagade och kan visa konsistensdata för upprepade partier på begäran. För OEM- och distributörsprogram signalerar provsupport, anpassad märkning och stabila ledtider om fabriken är byggd för långsiktig leverans snarare än engångsbeställningar.

Kvalitet, efterlevnad och utbud

RoHS- och CE-dokumentation bör följa med den piezoelektriska summern. För OEM-program, fråga om batchkonsistens, ledtidsstabilitet och om fabriken kan stödja anpassad märkning, förpackning eller stiftkonfiguration för summern. En leverantör som behandlar efterlevnad som standard, inte som en tjänst, räddar köparen från nedströms tull- och revisionsproblem.

Vanliga frågor

F: Är en piezoelektrisk summer detsamma som en piezo summer?
A: Ja. Piezo summer är helt enkelt det kortare namnet för samma keramiska piezoelektriska enhet.

F: Varför drar den mindre ström än en elektromagnetisk summer?
S: Det keramiska elementet är en kondensator, så det drar bara ström för att ladda och ladda ur vid drivfrekvensen, inte för att förbli strömförande som en spole.

F: Ska jag välja aktivt eller passivt för ett batterilarm?
A: Antingen fungerar; en aktiv piezoelektrisk summer är enklare att köra, medan en passiv ger anpassad tonkontroll om den fasta programvaran kan spara den.

F: Levereras Meidi-summerare med överensstämmelsedokument?
A: Ja. Meidi-produkter stöds av RoHS- och CE-relaterad dokumentation, och fabriken kan tillhandahålla prov- och exportstöd för kvalificerade OEM- och distributörsprojekt.

Påminnelse om upphandling

Välj den piezoelektriska summern utifrån applikationen och effektbudgeten snarare än det lägsta enhetspriset, eftersom fel körstil kan lägga till en firmwarecykel och ett omprov som kostar mer än själva delen. När energieffektivitet är prioritet betalar den piezoelektriska summern vanligtvis tillbaka sin lilla premie i batterilivslängd och fälttillförlitlighet.
