12*5,5 mm piezoelektrisk passiv summer

HNR-1255-serien består av genomgående piezoelektriska passiva summer konstruerade för system där matningsspänningen varierar avsevärt mellan produktvarianter eller driftsförhållanden. Med ett ultrabrett 1–30V drivområde rymmer en enda komponent allt från encells litiumjonbatterier (3,0–4,2V) till 5V logiska skenor, 12V biltillbehörskretsar och 24V industriella styrbussar – eliminerar spänningsregleringskretsar och förenklar global BOM.

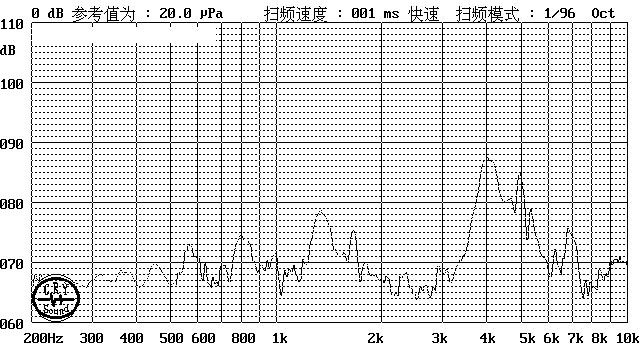

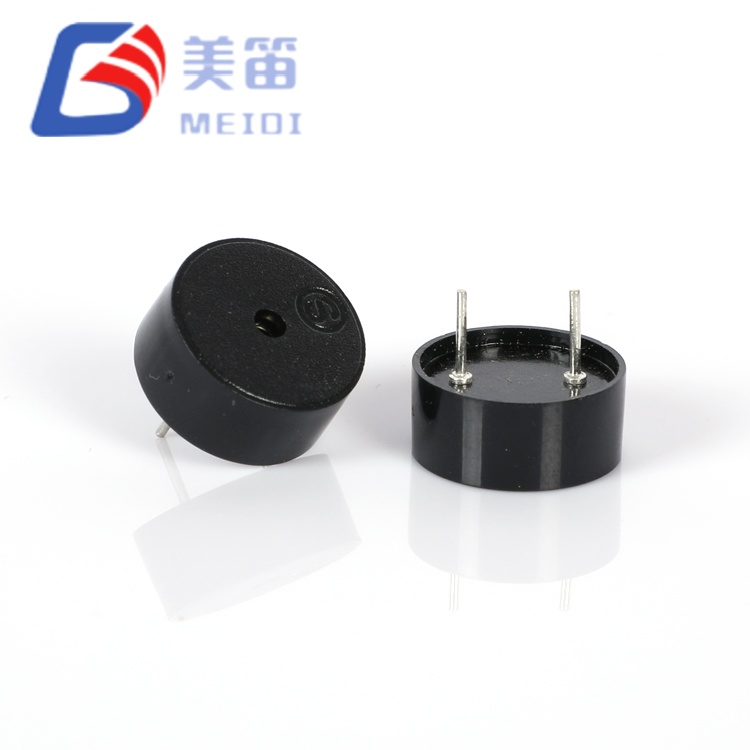

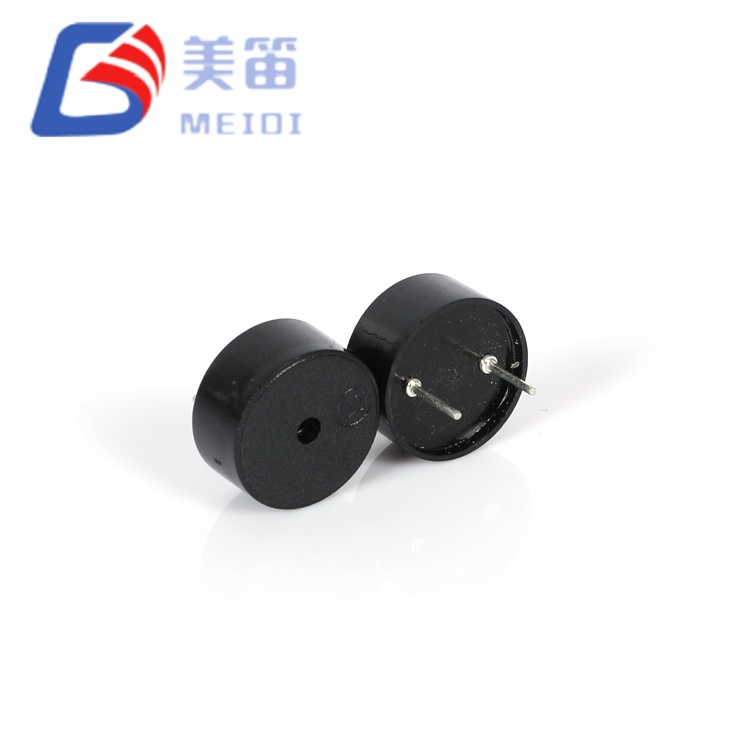

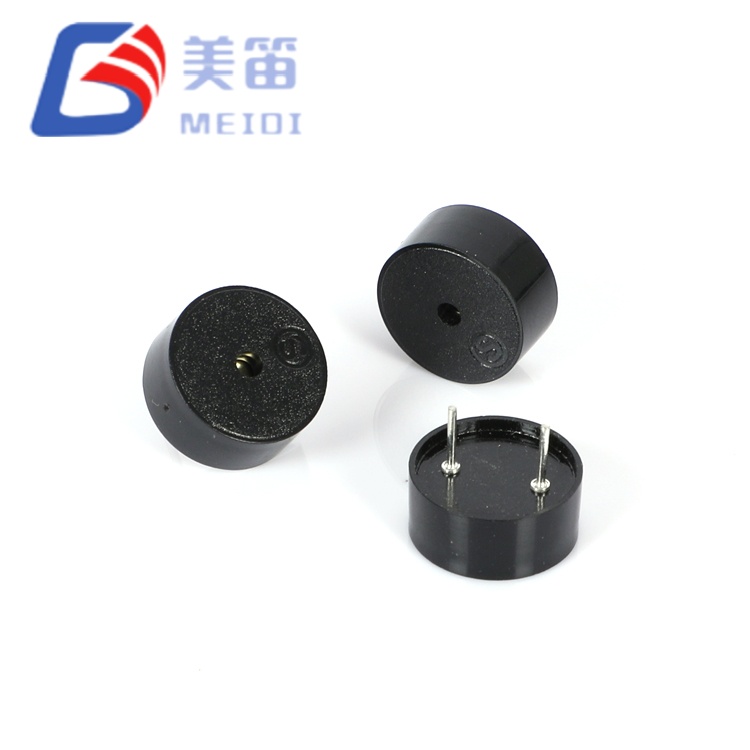

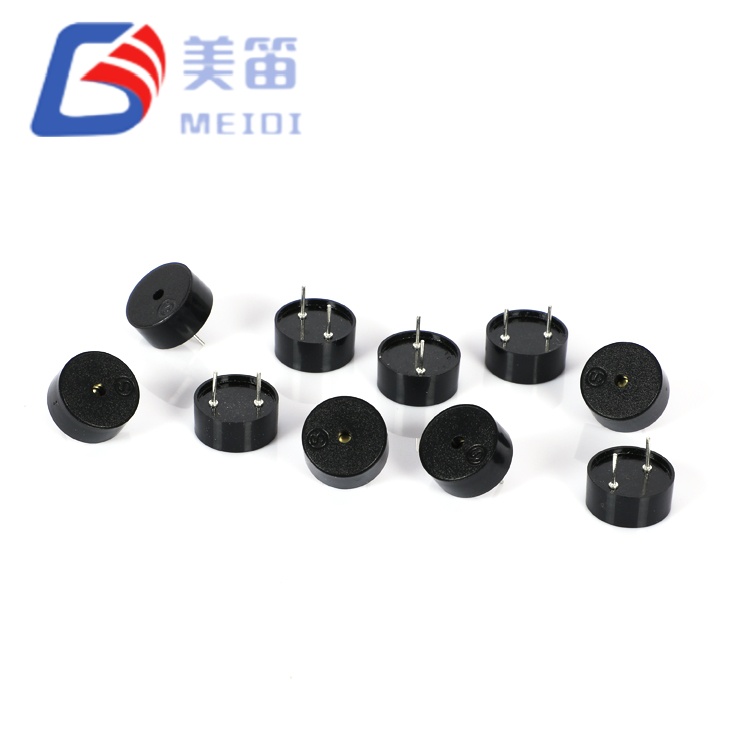

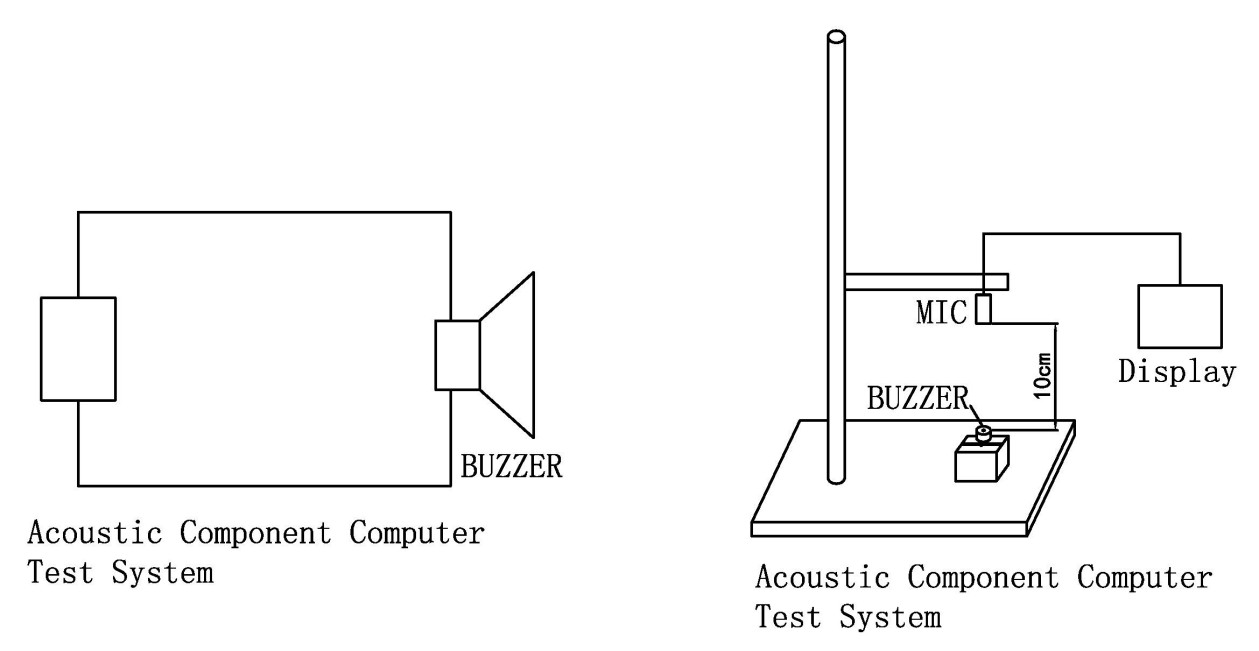

Tillverkade av MEIDI i Jiangsu-provinsen, har dessa summer ett 12,5 mm piezoelektriskt keramiskt membran – betydligt större än ekonomivarianter på 9 mm – som levererar ≥80dB SPL vid 4000Hz med endast ≤10mA strömdrag. 4000Hz resonansfrekvensen sitter i den övre kanten av den mänskliga hörselkänslighetstoppen (2–4kHz), vilket ger skarpa, märkbara varningar med minimal energiförbrukning. Två mekaniska varianter delar identisk elektrisk prestanda: PA5.0 för infälld kretskortsmontering och PA6.5 för applikationer med förhöjd avstånd eller panelgenomföring.

Nyckelfunktioner

1–30 V ultrabred drivkompatibilitet – eliminerar spänningsregleringskretsar över encelliga Li-ion (3,0–4,2V), 5V logik, 12V fordons- och 24V industribussar

4000 Hz auditiv sweet-spot-resonans — placerad för maximal mänsklig uppfattning med minimal energiförbrukning; positionerad för maximal mänsklig uppfattning med minimal energiförbrukning"

Strömdragning under 10 mA — vid 5Vp-p, 4000 Hz fyrkantvåg; möjliggör direkt MCU GPIO-enhet och utökad batteritid vid trådlös mätning

12,5 mm expanderad keramisk diameter — 54 % större membranarea än 9 mm varianter; större yta förbättrar teoretiskt sett den akustiska effektiviteten

Plattform med dubbla ledningar — PA5.0 och PA6.5 delar en elektrisk stycklista; mekaniskt val sker vid montering utan omkonstruktion av kretsen

Reparationstolerant PBT-hus — tål 260 ℃ våglödning och 350 ℃ manuell omarbetning; 10-års batchspårbarhet via partikodmärkning

Typiska applikationer

Smarta elmätare – sabotagevarningar, varningar om kommunikationsfel och lågt batteripip i gas-, vatten- och elmätare som drivs från 3,6V litiumprimärceller

Bärbar medicinsk diagnostik — toner för slutförande av tester, ljudsignaler för kalibreringsstatus och felvarningar i handhållna glukosmätare och pulsoximetrar

Industriella sensornätverk — felalarm och tröskelmeddelanden på 12V/24V fältbussdrivna IoT-noder och fjärrtelemetrienheter

Eftermarknadselektronik för fordon — 12V tillbehörsbussintegration för parkeringssensorer, däcktrycksmätare och röstmeddelanden för instrumentkamera

Batterihanteringssystem – hörbara varningar för överladdning, termisk flykt och cellobalans i skyddskretsar för Li-ionpaket

Säkerhetsåtkomstkontroll — varningar för tvångsöppning av dörrar, ogiltigt märke och låg batterinivå i fristående 12V eller PoE-extraherade strömkonfigurationer

FAQ

1. Kan jag driva HNR-1255-serien direkt från en 3,3V mikrokontroller GPIO-stift?

Ja, inom nuvarande gränser. Vid 3,3Vp-p drar den kapacitiva belastningen på 12 nF uppskattningsvis 6–7 mA vid 4000 Hz – verifiera med faktisk mätning. SPL kommer att ligga under 5Vp-p-specifikationen; verifiera utdata med prover. För maximal uteffekt, använd en 5V logisk buffert eller ett transistordrivsteg. Driftintervallet 1–30V säkerställer att summern inte skadas av 3,3V-enheten; den fungerar helt enkelt under den nominella akustiska effekten.

2. Vad är den praktiska skillnaden mellan PA5.0 och PA6.5 i min PCB-layout?

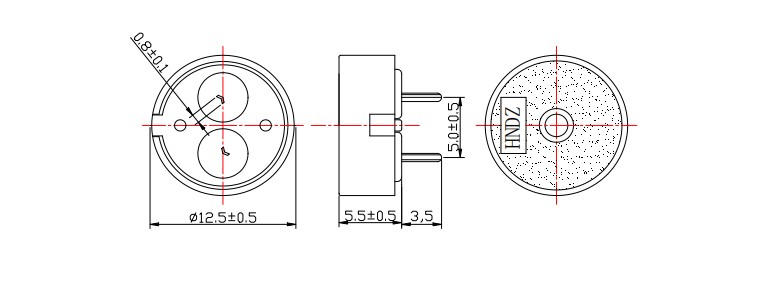

Den elektriska och akustiska prestandan är identisk. Skillnaden är mekanisk: PA5.0 har standard ledningslängd för infälld montering mot PCB-ytan), medan PA6.5 ger utökade ledningar för applikationer som kräver större avstånd - såsom frontpanelinförande genom en infattning, frigång för konform beläggning eller termiska luftflödesgap. Båda varianterna delar samma PCB-hålmönster och skyddszon; utbyte kräver ingen krets eller layoutändring.

3. Hur jämförs 4000 Hz-frekvensen med 2700 Hz-alternativ i verkliga miljöer?

4000 Hz sitter vid den övre kanten av 2–4 kHz mänskliga hörselkänslighetstopp, vilket gör den mer märkbar än 2700 Hz i tyst till måttligt omgivningsljud (kontor, hem, sjukvårdsinrättningar). Men 2700 Hz penetrerar högfrekvent industriljud (motorer, kompressorer över 3 kHz) mer effektivt. För konsument-, medicinsk- och kontorsmiljöer inomhus ger 4000 Hz skarpare, mer "brådskande" tonal karaktär. För fabriksgolv och motorrum kan 2700 Hz vara att föredra. HNR-1255-serien är optimerad för det tidigare scenariot.

4. Varför är kapacitanstoleransen ±40%, och hur påverkar detta min drivrutinsdesign?

Piezoelektrisk keramisk kapacitans varierar med materialsats, elektrodarea och dielektrisk tjocklek. Den nominella 12 nF med ±40 % tolerans (7,2–16,8 nF) är typisk för denna klass av summer. I praktiken mätte provsatsen 11,7--14,2 nF. För drivrutinsdesign, dimensionera slutsteget för det specificerade kapacitanstoleransintervallet. För drivrutinsdesign, dimensionera slutsteget för den värsta belastningen på 16,8 nF vid din växlingsfrekvens. Vid 4000 Hz kräver 16,8 nF ~13 mA toppladdningsström, fortfarande väl inom småsignaltransistorkapacitet. Ett 100 Ω seriemotstånd kan begränsa startströmmen om GPIO-drivenheten är marginell.

5. Kan jag använda denna summer kontinuerligt vid 30V, och vad är den förväntade livslängden?

Maximalt 30V är en överlevnadsklassning, inte en kontinuerlig driftrekommendation. Vid 30Vp-p upplever det piezoelektriska elementet maximal mekanisk påkänning och dielektrisk uppvärmning. För kontinuerliga tonapplikationer rekommenderar MEIDI att begränsa drivspänningen eller implementera duty cycle control för att bevara elektrodvidhäftning och keramisk integritet. Kontakta MEIDI för livstidsdata under specifika driftsförhållanden. För kontinuerliga larmapplikationer förlänger nedstämplingsspänningen eller driftscykeln livslängden proportionellt.
