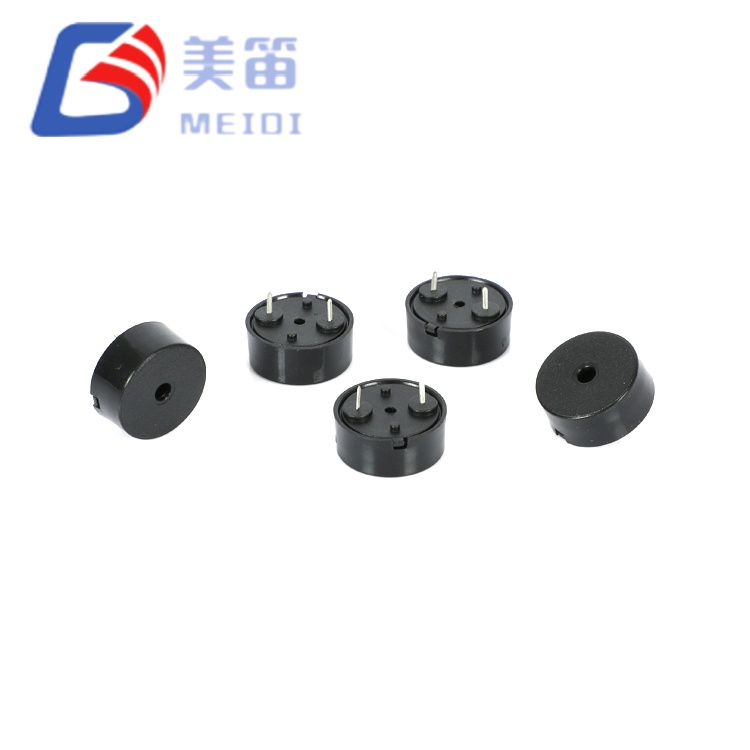

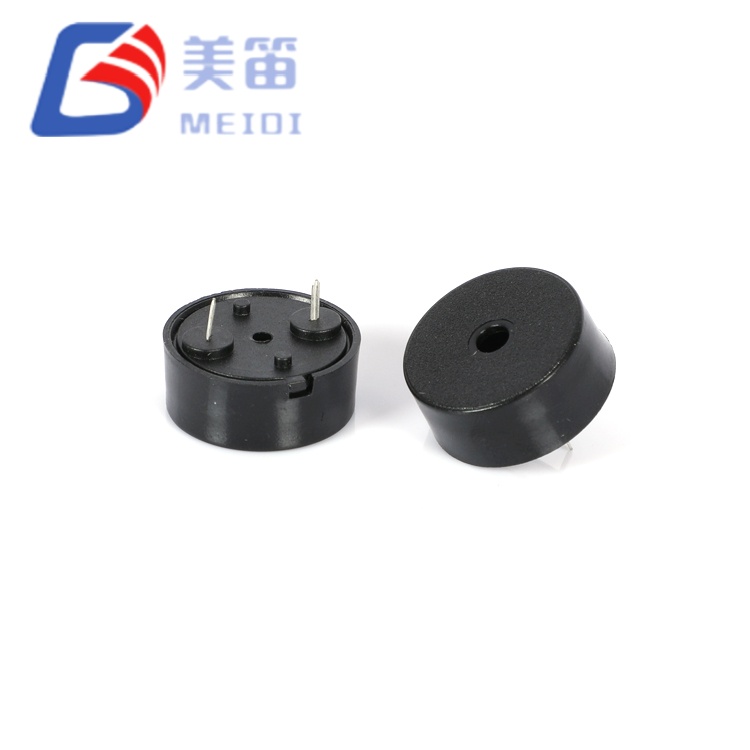

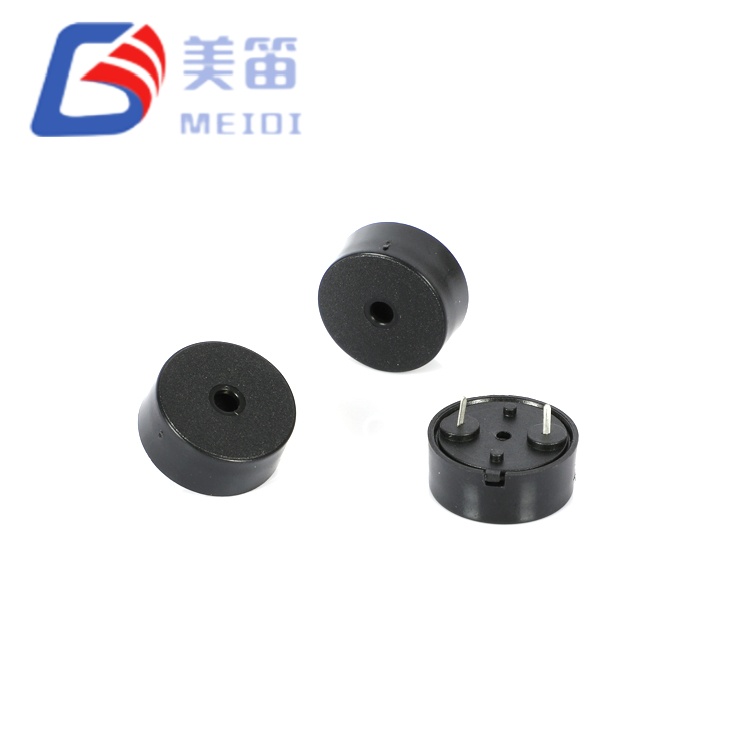

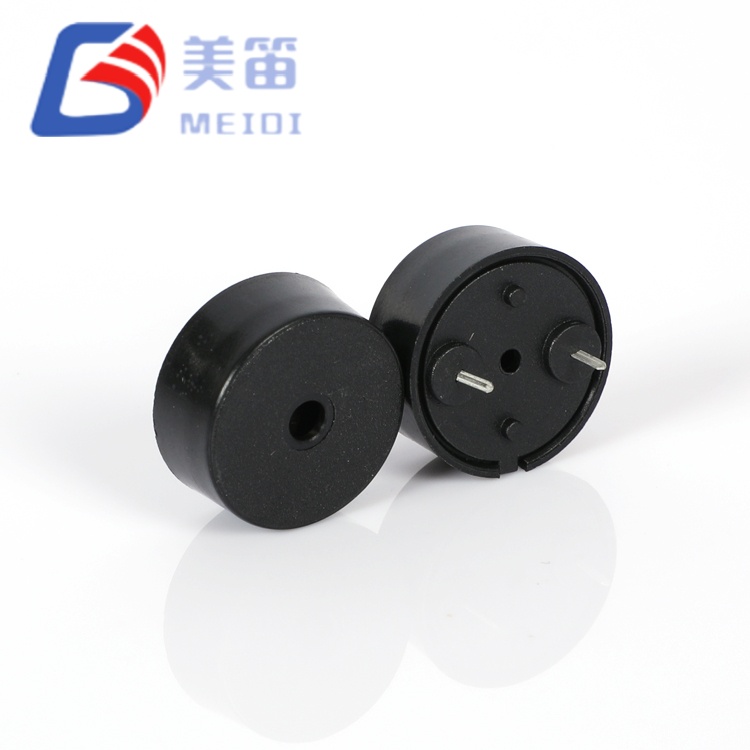

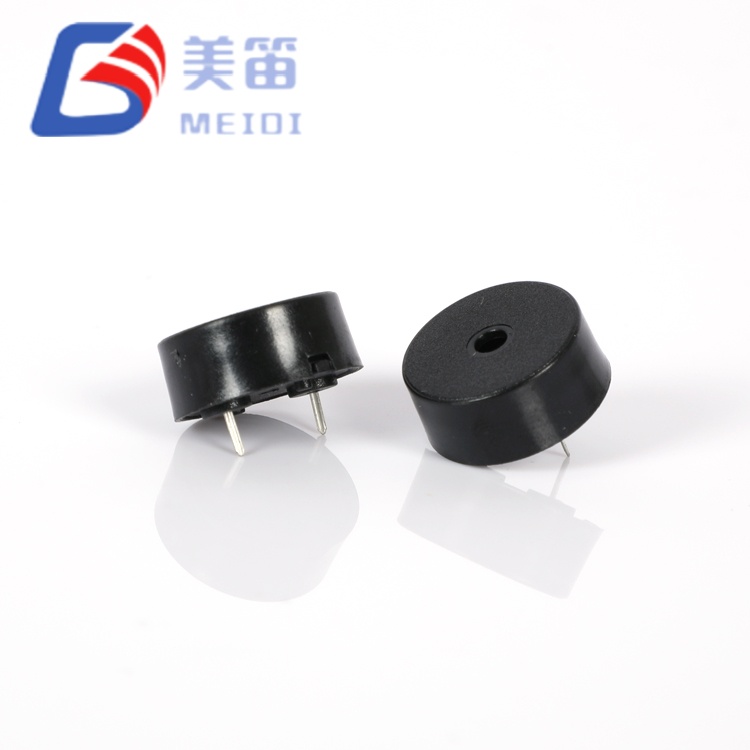

17*8 mm piezoelektrisk passiv summer

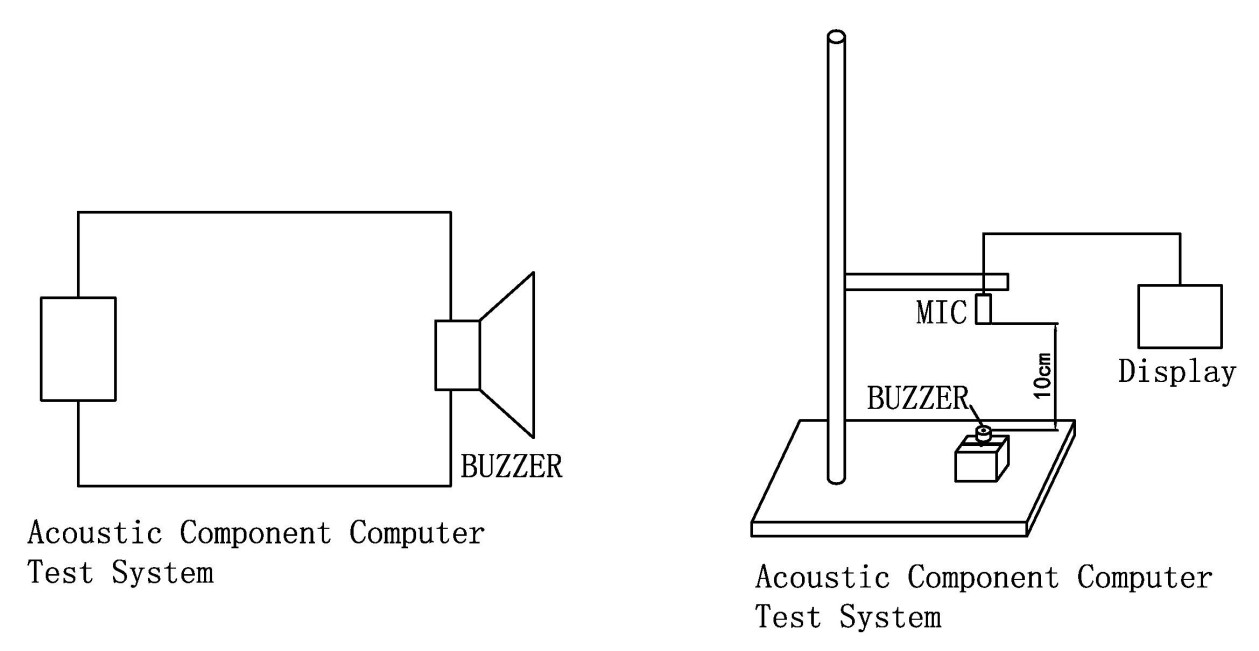

Den 17*8 mm piezoelektriska passiva summern erbjuder två frekvensvarianter - 3000Hz och 2000Hz - i en identiskt Φ17×8mm genomgående hålpaket. Båda är passiva piezoelektriska ekolod som förlitar sig på en extern frekvensomriktares vågform för att producera en hörbar ton. Eftersom fotavtryck, stiftavstånd och husdimensioner delas mellan de två modellerna, en enda PCB-layout kan rymma båda frekvenserna utan mekaniska förändringar. HNR-1708 levererar ≥85dB vid 3000Hz, medan HNR-1708 PA10 ger ≥75dB vid 2000Hz, båda mätt vid 10 cm med en 12Vp‑p fyrkantvåg. Nuvarande förbrukning för endera varianten stannar vid eller under 5mA. Det svarta PBT-huset och 1–30Vp-p användningsområde gör denna serie lämplig för ett brett utbud av inomhusutrustning där värdmikrokontrollern eller dedikerade oscillatorn levererar drivsignalen.

Två frekvensval – 3000Hz (HNR-1708) eller 2000Hz (HNR-1708 PA10) – från samma fotavtryck

Passive design — requires external square wave or PWM drive at the resonant frequency

12 Vp‑p nominellt, 1–30 Vp‑p arbetsområde; ≤5 mA strömförbrukning

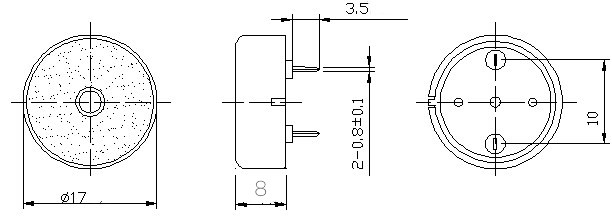

Φ17,0×8,0 mm svart PBT genomgående hålpaket, våg och manuell lödkompatibel

Drifttemperatur: -20℃ till +70℃ kontinuerlig

Guide för val av modell

Valet mellan HNR-1708 och HNR-1708 PA10 beror i första hand på önskad larmfrekvens och ljudtryckskrav. HNR-1708, med dess högre 3000Hz ton och ≥85dB utgång, är bättre lämpad för miljöer där en skarpare, mer genomträngande ljud är fördelaktigt — som industrivarning paneler eller utrustning som fungerar i områden med måttligt bakgrundsljud. HNR-1708 PA10 arbetar vid lägre 2000Hz med ≥75dB, vilket ger en ton som är mindre påträngande och mer lämplig för tysta miljöer som påminnelser om medicintekniska produkter eller sensorer i hemmet.

Eftersom båda modellerna delar samma Φ17 mm fotavtryck, stiftlayout och 8 mm höjd, kan en enda PCB-design valideras med en variant och sedan distribueras med den andra när applikationskraven ändras. Båda accepterar en 1–30Vp‑p drivsignal och dra ≤5mA, alltså samma drivkrets kan användas för båda modellerna. Viktskillnaden — 1g för HNR-1708 kontra 1,4g för HNR-1708 PA10 — återspeglar det något annorlunda intern konstruktion som ger den lägre resonansfrekvensen.

För applikationer som kräver båda frekvenserna inom samma produkt familjen tillåter HNR-1708-serien konstruktören att lagra ett enda PCB och husdesign samtidigt som de erbjuder två akustiska signaturer, vilket minskar mekanisk design overhead.

Drivkretsrekommendationer

Som passiva piezoelektriska summer behöver båda HNR-1708-varianterna en extern AC signal för att producera ljud. En mikrokontroller GPIO konfigurerad för PWM-utgång på målfrekvensen (3000Hz eller 2000Hz) med en 50% arbetscykel är den mest gemensamt tillvägagångssätt. För 3,3V eller 5V logiksystem, en enkel transistorbuffert kan översätta signalen till den fulla 12Vp‑p-klassade nivån för högre SPL.

Belastningens kapacitiva karaktär — cirka 12nF för HNR-1708 och 25nF för HNR-1708 PA10 — betyder att strömspikar uppstår vid varje kant av den drivande vågformen. Ett litet seriemotstånd (typiskt 100–330Ω) kan begränsa toppströmmen utan att nämnvärt påverka SPL. För batteridriven konstruktioner, ≤5mA genomsnittlig strömförbrukning gör dessa summer ekonomiska att fungerar även från myntceller eller små Li‑ion-paket.

Lödning är kompatibel med våg (260℃, 4–6s) och manuell (350℃, 2–5s) metoder. Håll ≥2,0 mm mellan huset och lödbadet.

Applikationsscenarier

Industriella varningsindikatorer som drar nytta av HNR-1708:s 3000Hz-ton skära igenom maskinbuller på ett fabriksgolv.

Påminnelser om medicintekniska produkter (infusionspumpar, monitorer för vitala tecken) där HNR-1708 PA10s 2000Hz-ton ger en mindre påträngande varning på tysta avdelningar.

Smarta hemsensorer och dörrklockor, där samma PCB kan fyllas med endera varianten beroende på den regionala preferensen för alert tonhöjd.

Bärbara testinstrument som drivs av ett 3,7V batteri, med hjälp av en transistor för att öka drivspänningen och ≤5mA-förbrukningen för att förlänga körtiden.

Flerzonslarmpaneler som kräver olika toner per zon — HNR-1708 för kritiska varningar och HNR-1708 PA10 för statusmeddelanden – med hjälp av en enkel PCB-design för båda.

Försiktighetsåtgärder

1. Applicera inte DC-spänning direkt. Båda varianterna kräver en AC-drivsignal att generera ljud. Kontinuerlig DC kan skada piezoelementet.

2. Huset är inte tätat. Förhindra vatten, flussrester eller rengöringsmedel från att komma in i ljudporten.

3. I korrosiva miljöer, installera summern i ett skyddat hölje eller applicera enbart konform beläggning på terminalerna.

4. SPL beror på drivspänningen och vågformen. Kontrollera att föraren skede uppfyller den erforderliga spänningssvängningen under den kapacitiva belastningen.

5. Håll den akustiska porten fri. Även delvis täckning kan minska produktion med flera decibel.

6. Förvara i förseglad, torr förpackning fram till montering för att undvika stiftoxidation.

FAQ

1. Hur väljer jag mellan HNR-1708 och HNR-1708 PA10?

Välj HNR-1708 för 3000Hz, ≥85dB — lämpad för industriella eller bullrigare miljöer. Välj HNR‑1708 PA10 för 2000Hz, ≥75dB — bättre för medicinska eller bostadsmiljöer. Båda delar identiska dimensioner och pinout, så PCB-layouten ändras inte.

2. Kan jag driva dessa summer direkt från en mikrokontrollerstift?

Ja, om stiftet kan leverera tillräckligt med ström och den logiska nivån faller inom 1–30Vp‑p räckvidd. För 3,3V eller 5V mikrokontroller är en transistorbuffert rekommenderas för att uppnå högre spänningssvängning och högre utgång.

3. Vilken frekvens ska jag använda för körsignalen?

Använd 3000Hz för HNR-1708 och 2000Hz för HNR-1708 PA10. På grund av ±500Hz tolerans, kan ett frekvenssvep under prototypframställning identifiera den exakta topp SPL för en given batch. MEIDI kan tillhandahålla karakteriseringskurvor.

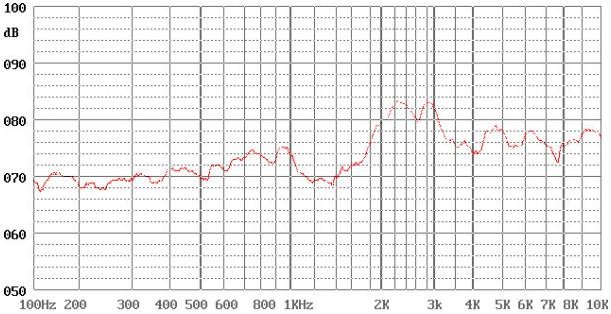

4. Varför är HNR-1708-testrapporten baserad på en annan modell?

Den för närvarande tillgängliga rapporten använder HNR‑1707-data vid 5Vp‑p / 4000Hz som en referens. Kontakta MEIDI för HNR‑1708‑specifika testdata vid 12Vp‑p / 3000Hz.

5. Är HNR-1708-serien lämplig för batteridrivna enheter?

Ja. ≤5mA strömförbrukning och 1–30Vp‑p driftområde gör det praktiskt för batteridrift. En boost-omvandlare eller transistorbuffert kan höja drivspänning om högre SPL behövs från ett lågspänningsbatteri.

Teknisk förfrågan

För datablad, referenskonstruktioner för drivkretsar, data för frekvenssvep, eller stöd för val av varianter för HNR-1708-serien, kontakta MEIDI med din applikationsinformation. Tekniskt svar är vanligtvis inom en arbetsdag.
