För design där styrelseutrymmet är begränsat men en tydlig ljudsignal fortfarande krävs, den 14*4 mm piezoelektriska passiva summern ger en 4000Hz passiv summer i ett Φ13,8×4,0 mm genomgående hål paket. Två SPL-alternativ delar samma fotavtryck: standardvarianten ger ut ≥70dB medan man drar ≤5mA, och HNR-1404 PA7.5 ökar ljudnivån till ≥80dB vid ≤10mA. Båda modellerna accepterar en 1–30Vp‑p AC-drivsignal, vilket ger konstruktören full kontroll över frekvens och volym via den externa vågformen. Det svarta PBT-huset och under-1-gram vikt kostym bärbara instrument, kompakta sensorer och rymdkritiska industriella indikatorer där en mikrokontroller eller dedikerad oscillator redan finns tillgänglig för att generera tonen.
Två SPL-klassificeringar från ett fotavtryck — ≥70dB (standard) eller ≥80dB (PA7.5)
Passiv design — kräver extern fyrkantsvåg eller PWM vid 4000Hz
5 Vp‑p-klassad, 1–30 Vp‑p arbetsområde

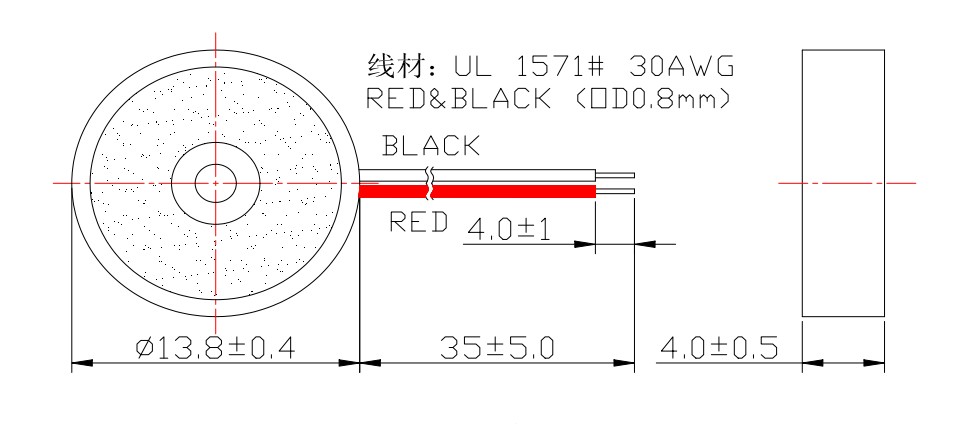

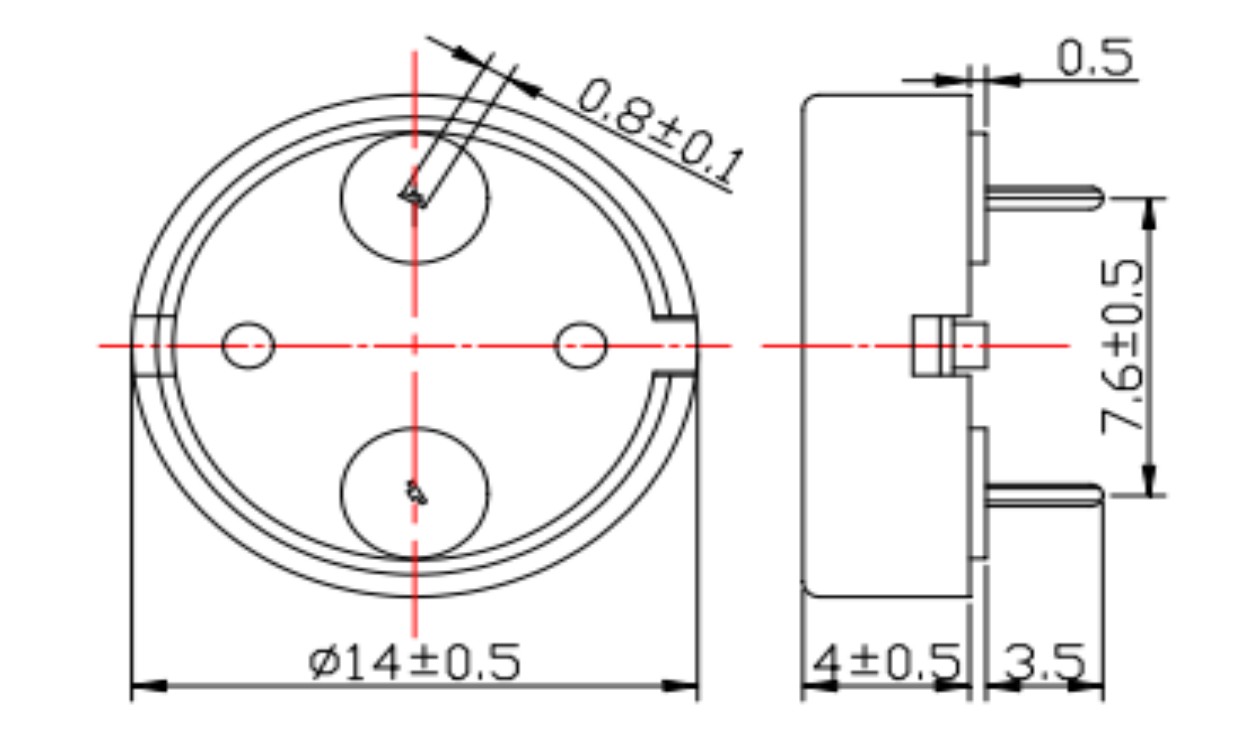

Φ13,8×4,0 mm svart PBT genomgående hål, 0,6 g (standard) / 0,67 g (PA7,5)
| Parameter | HNR-1404 / HNR-1404L | HNR-1404 PA7.5 | Testvillkor / Notes |
| Produkttyp | Piezoelektrisk passiv summer | Piezoelektrisk passiv summer | — |
| Märkspänning | 5 Vp-s | 5 Vp-s | Topp till topp |
| Driftspänning | 1–30 Vp‑s | 1–30 Vp‑s | Drivsignalens räckvidd |
| Resonansfrekvens | 4000 Hz | 4000 Hz | Vid märkspänning |
| Ljudutgång vid 10 cm | ≥70 dB | ≥80 dB | 4000 Hz fyrkantvåg, 5 Vp-p |
| Aktuell förbrukning | ≤5 mA | ≤10 mA | 4000 Hz fyrkantvåg, 5 Vp-p |
| Driftstemperatur | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Mått (Dia × H) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Endast kropp |
| Vikt | 0,6 ± 0,1 g | 0,67 ± 0,1 g | Typisk |
| Material för hölje | Svart PBT | Svart PBT | — |
| Kapacitans | 12 ± 40 % nF | 12 ± 40 % nF | Endast referens; inte per prov |
| Monteringstyp | Genomgående hål | Genomgående hål | Manuellt lödning rekommenderas |
Kärnskillnaden mellan de två modellerna ligger i ljudtryck och temperaturområde. Standarden HNR-1404/L är designad för lågströmsindikatorer (≤5mA, ≥70dB) och fungerar upp till +60℃. HNR-1404 PA7.5 byter högre ström (≤10mA) för en 10dB ökning i uteffekt och utökad driftstemperatur till +70 ℃, vilket gör det mer lämplig för miljöer där hörbarhet eller termisk marginal är en prioritet. Båda delar samma resonansfrekvens, pinout och husdimensioner, så valet påverkar inte PCB-layouten.
Som passiva ekolod behöver dessa summer en extern AC-vågform. En mikrokontroller GPIO generering av en 4000Hz fyrkantvåg med 50 % arbetscykel är den typiska konfigurationen. Den kapacitiva belastningen (≈12nF) drar strömspikar vid varje kant; ett litet seriemotstånd (100–220Ω) kan begränsa toppströmmen utan märkbar SPL-förlust. 1–30Vp‑p-ingången räckvidden tillåter direkt anslutning till 3,3V eller 5V logik, även om en transistorbuffert är det rekommenderas när högre SPL behövs.
Manuell lödning: strykjärnstemperatur 350±10℃, 2–5 sekunders uppehåll, upp till 2–3 cykler. Håll ≥2,0 mm från huset till lödfogen.
| Testobjekt | Skick | Acceptanskriterier |
| Fuktighet | 50 ± 5 ℃, 90–95 % RF, 48 timmar | Alla specifikationer nöjda efter återhämtning |
| Hög temperatur | +80 ± 2 ℃, 48 timmar | Alla specifikationer nöjda efter återhämtning |
| Låg temperatur | -30 ± 2 ℃, 48 timmar | Alla specifikationer nöjda efter återhämtning |
| Temperatur cykling | -30 ℃ ↔ +80 ℃, 30 min uppehåll, 5 cykler | Alla specifikationer nöjda efter återhämtning |
| Släppa | 75 cm till 10 mm lövträ, 3 droppar | Utseende och elektrisk prestanda verifierad |
| Vibration | 10–55 Hz, 1.0 mm amplitude, XYZ, 0.5 h | Ingen mekanisk eller elektrisk nedbrytning |
| Löd värmebeständighet | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm spelrum | Dimensioner och prestanda uppfyller spec |
MEIDI utför 100 % akustisk kontroll på varje enhet och tar prover på varje produktionsparti för ovanstående protokoll under sitt ISO9001-system.
Kompakta IoT-sensorer och wearables där standardvarianten ≤5mA minimerar strömavtappning, driven direkt av ett lågspännings-MCU-stift.
Industriella handterminaler och bärbara medicinska apparater som behöver ett högre ljud varning; PA7.5-modellen levererar ≥80dB samtidigt som den passar in i samma 4 mm högt kuvert.
Flertonslarmkort som använder samma PCB för båda varianterna för att skilja varningsnivåer av SPL snarare än frekvens.
Referensdata från modell HNR-1407 (samma plattform) visar SPL-värden mellan 83–86dB vid 4000Hz, 5Vp‑p, vilket överskrider ≥70dB minimum. Aktuella avläsningar stanna under 1mA. Kapacitansmätningar faller inom 11,2–12,9nF, konsekvent med 12nF nominellt. Kontakta MEIDI för HNR‑1404‑specifika batchdata.
| Prov | SPL (dB) | Ström (mA) | Kapacitans (nF) | Diameter (mm) | Höjd (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Slutsats: PASS. Utseende, polaritet och bandriktning verifierad.
1. Applicera endast frekvensomriktare. DC-spänning kommer inte att producera ljud och kan skada elementet.
2. Huset är inte tätat. Håll ljudporten torr och fri från föroreningar.
3. I korrosiva atmosfärer, montera inuti ett skyddat hölje.
4. SPL beror på drivspänning och vågform; verifiera under faktiska belastningsförhållanden.
5. Blockera inte den akustiska öppningen.
6. Förvara i torr förpackning för att förhindra stiftoxidation.
1. Hur väljer jag mellan standard HNR-1404 och PA7.5?
Välj standardmodell för lägre ström (≤5mA) och ≥70dB utgång; välj PA7.5 när 10dB mer ljudtryck eller en driftsgräns på +70℃ behövs. Båda passar samma PCB-kuddar.
2. Kan jag driva dessa summer med en DC-källa?
Nej. De kräver en extern AC-signal (square wave/PWM) vid 4000Hz för att generera ljud.
3. Vilken drivfrekvens ger högsta SPL?
Resonansfrekvensen är 4000Hz. Ett frekvenssvep nära detta värde kommer att identifiera den exakta toppen för ett givet parti.
4. Vilka är de rekommenderade lödinställningarna?
Manuell lödning: 350±10℃ järn, 2–5s per skarv, max 2–3 cykler. Behåll hölje minst 2,0 mm från lödpunkten.
För datablad, frekvenssvarskurvor eller batchspecifika testrapporter, kontakta MEIDI med dina ansökningsuppgifter. Tekniskt svar vanligtvis inom ett arbetsdag.
