23*10 mm piezoelektrisk passiv summer

Till skillnad från aktiva summer som genererar sin egen ton, är 23*10 mm Piezoelectric Passive Buzzer en passiv piezoelektrisk ekolod avsett att drivas av en extern AC-vågform - vanligtvis en fyrkantsvåg eller PWM signalen levereras av en mikrokontroller eller dedikerad oscillator. Dess 3500Hz resonansfrekvens gör det möjligt för konstruktören att ställa in körfrekvensen för maximal akustisk uteffekt, vilket uppnår ≥85dB vid 10 cm när den matas med en 12Vp‑p fyrkantvåg. De svarta PBT-boendeåtgärderna Φ23 mm i diameter och 9,8 mm i höjd, vilket gör den till ett av de smalare alternativen i HNR-serien. Med ett strömdrag på ≤8mA under nominella förhållanden och en driftspänning intervall på 1–30Vp‑p, denna genomgående hålkomponent passar utrymmesbegränsade konstruktioner där värdstyrenheten tillhandahåller redan ett lämpligt utgångsstift.

Passiv design — kräver extern AC-enhet vid 3500Hz

12 Vp‑p nominellt, 1–30 Vp‑p arbetsområde

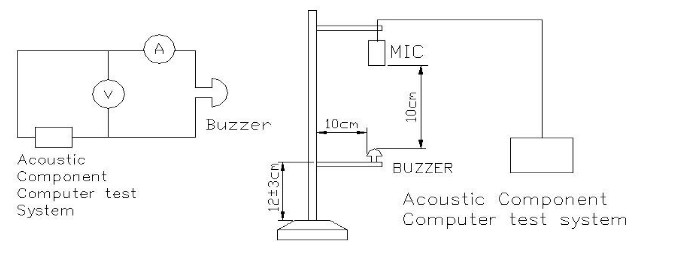

≥85 dB SPL vid 10 cm, ≤8 mA förbrukning vid nominella förhållanden

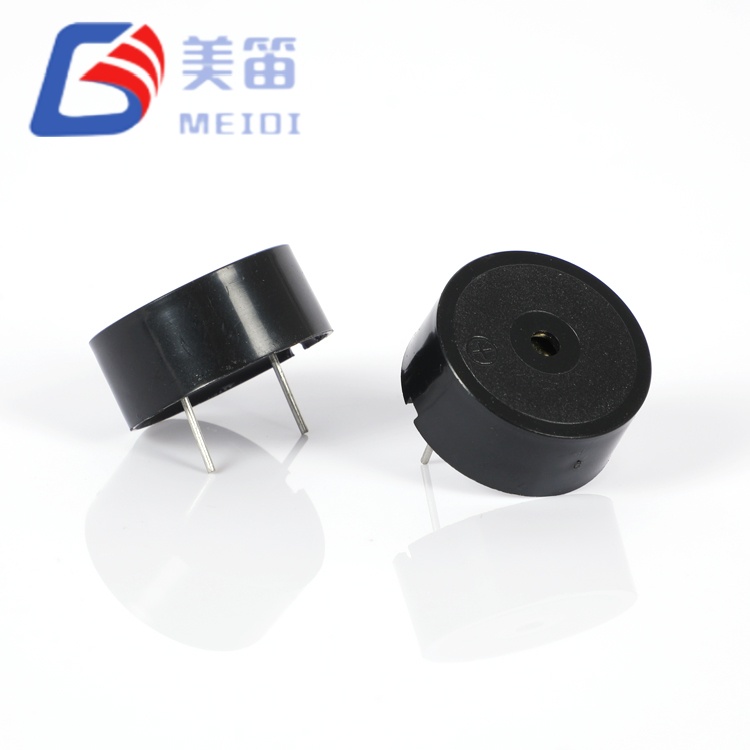

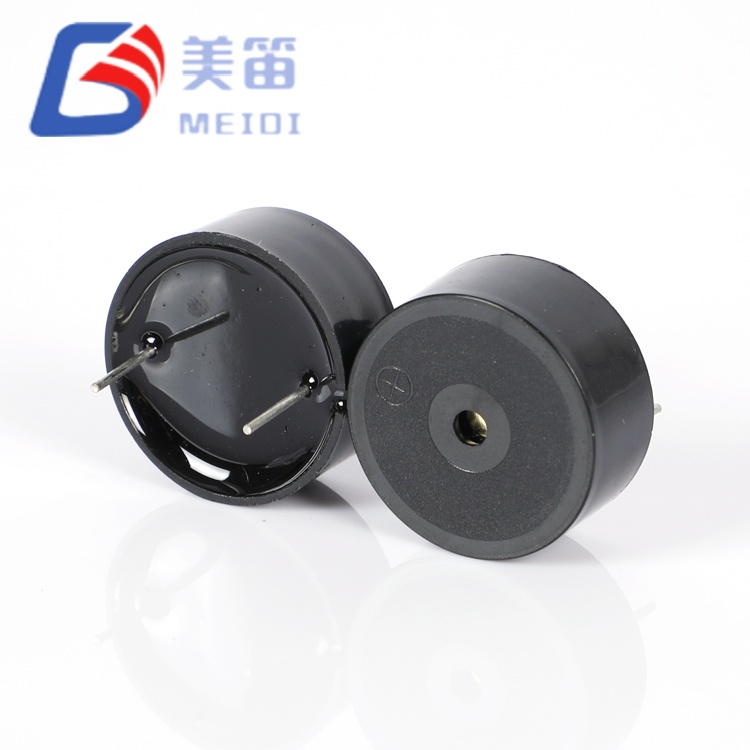

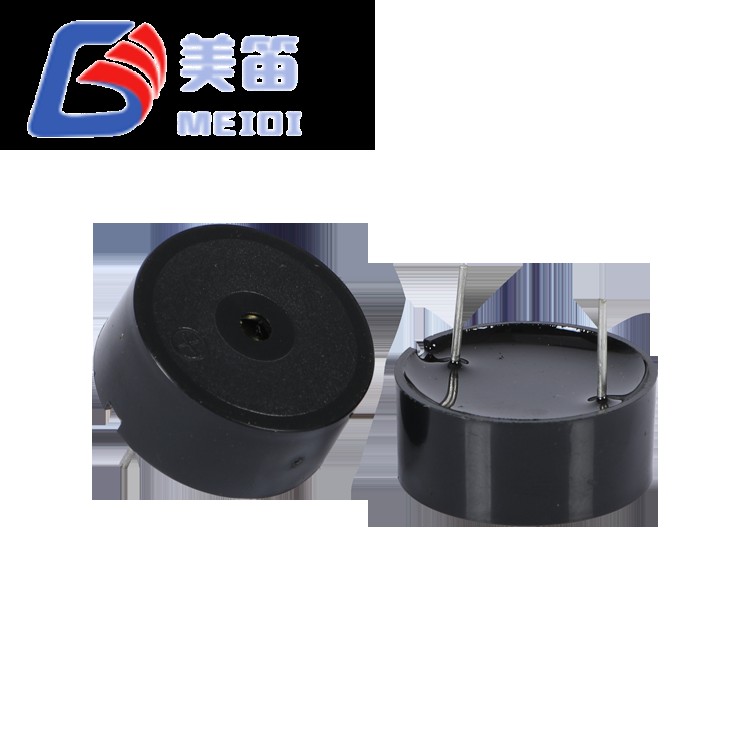

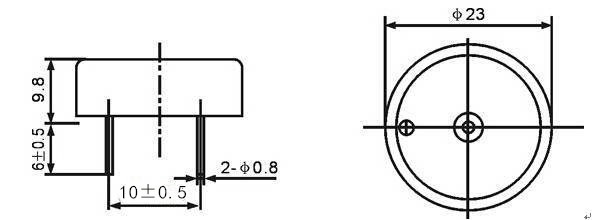

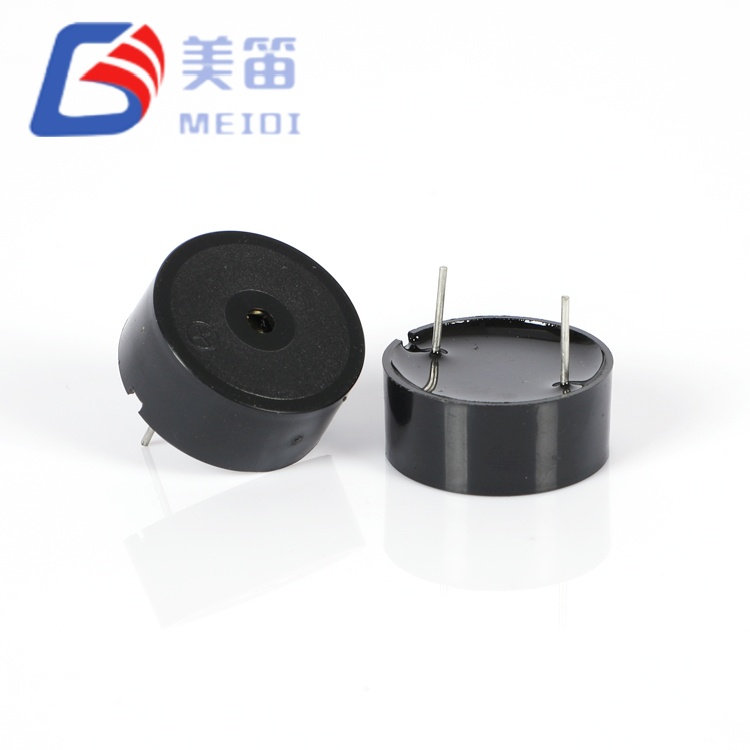

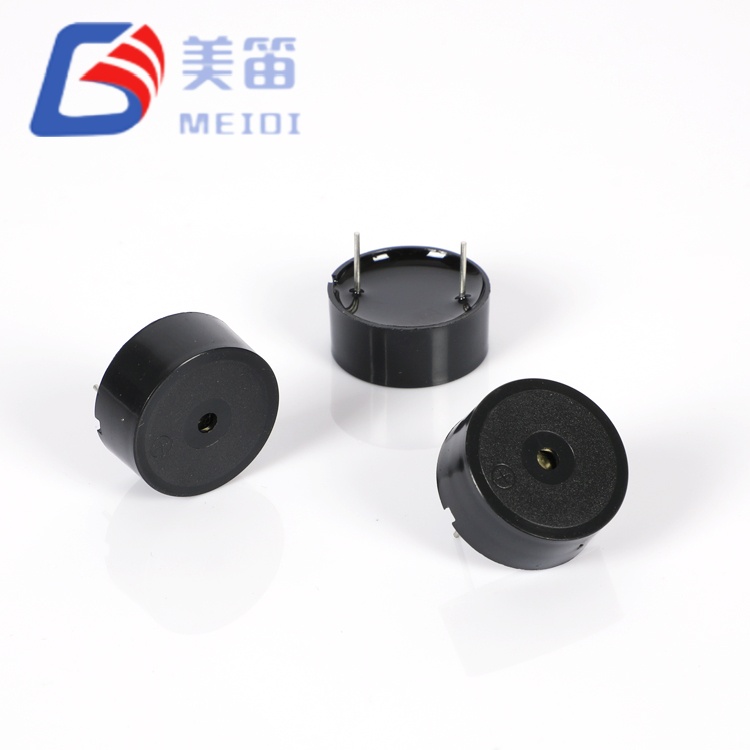

Φ23,0×9,8 mm svart PBT genomgående hålförpackning, 3g

Kontinuerlig drift från -20℃ till +70℃

Drivkretsöverväganden

Eftersom den 23*10 mm piezoelektriska passiva summern saknar en intern oscillator, måste den drivande vågformen tillhandahållas externt. Ett vanligt tillvägagångssätt är att använda en mikrokontroller GPIO-stift konfigurerad för PWM utgång vid 3500Hz med en 50 % arbetscykel, buffrad genom en transistor eller dedikerad drivrutin om stiftet inte kan ge tillräcklig ström. Den nominella drivnivån är 12Vp‑p, men enheten fungerar tillförlitligt från 1Vp‑p upp till 30Vp‑p, vilket möjliggör direktanslutning till 3,3V eller 5V logik efter nivåöversättning när högre SPL behövs.

Den specificerade kapacitansen på cirka 12nF (referensvärde) bör beaktas in i förarstegets design, eftersom den reaktiva belastningen kommer att dra högre momentant strömmar under varje kantövergång. Ett seriemotstånd kan läggas till för att begränsa topp ström om matningen är känslig, även om detta kan minska SPL. Frekvensen tolerans på ±500Hz betyder att den exakta resonantstoppen kan variera något mellan enheterna; för maximal SPL rekommenderas ett frekvenssvep under prototypframställning för att identifiera den optimala drivfrekvensen för en given batch.

Lödning är kompatibel med både våg (260℃, 4–6s) och manuell (350℃, 2–5s) processer, med ett spel på 2,0 mm mellan huset och lödbadet.

Applikationsscenarier

Mikrokontrollerbaserade larmkretsar där ett GPIO-stift kan generera en kvadrat på 3500Hz våg direkt, vilket eliminerar behovet av en separat aktiv summermodul.

Bärbar medicinsk utrustning och handhållna mätare som drar nytta av den lägre 3g-vikten och smal 9,8 mm profil, medan värd-MCU redan ger varningstonen.

Industriella indikatorpaneler med flera ekolod som drivs av en enda flerkanalig PWM-kontroller som använder HNR-2310A:s konsekventa frekvenssvar för enhetlig akustisk utgång.

Konsumentapparater och smarta hemsensorer där summern endast är aktiverad intermittent och den passiva designen bidrar till lägre standbyström (ingen intern oscillator vilande dragning).

Utbildnings- och prototypbrädor som inkluderar en PWM-kringutrustning, vilket tillåter studenter och ingenjörer för att experimentera med frekvensberoende ljudgenerering.

Försiktighetsåtgärder

1. Applicera inte likspänning direkt på HNR-2310A; det kräver en alternerande vågform för att generera ljud. Kontinuerlig DC kan överhetta piezoelementet.

2. Huset är inte tätat. Förhindra att vatten, flussmedel eller rengöringsmedel kommer in ljudporten.

3. I miljöer med frätande gaser, skydda summern genom att placera den i en ventilerad kapsling eller genom att applicera en skyddande beläggning endast på terminalerna.

4. Ljudtrycksnivån beror på drivspänningen och vågformen. Verifiera att din förarsteget kan uppnå önskad SPL under belastning.

5. Håll den akustiska öppningen fri. Hinder minskar produktionen och kan förskjuta resonansfrekvens.

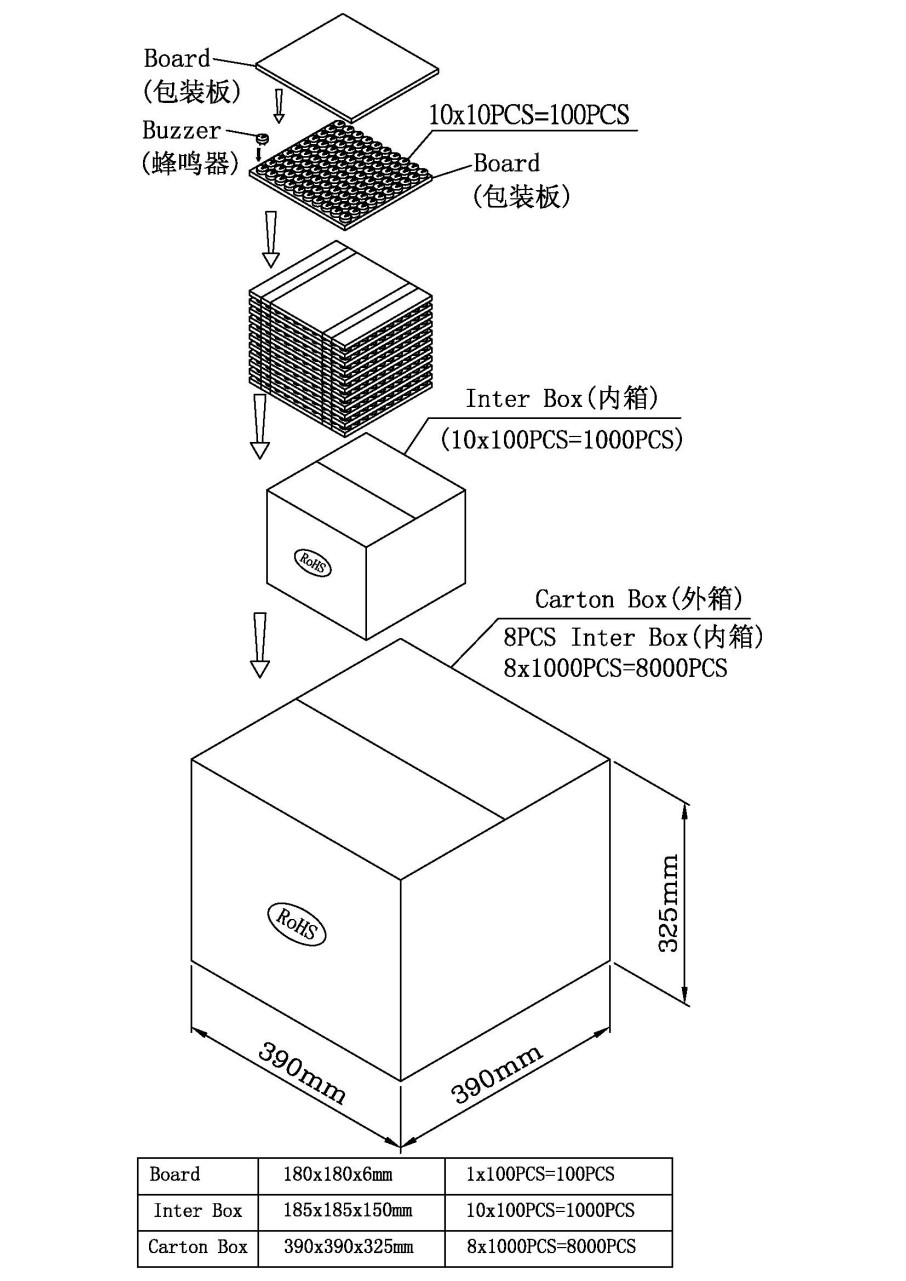

6. Förvara i torr, förseglad förpackning fram till montering för att undvika stiftoxidation.

FAQ

1. Vad skiljer en passiv summer som den 23*10 mm piezoelektriska passiva summern från en aktiv summer?

En passiv summer kräver en extern AC-drivsignal vid dess resonansfrekvens, medan en aktiv summer innehåller en intern oscillator och bara behöver en DC-försörjning. HNR-2310A ger designern full kontroll över tonfrekvensen och tillåter samma mikrokontrollerstift för att driva flera ekolod.

2. Kan jag driva HNR-2310A direkt från ett 3,3V mikrokontrollerstift?

Ja, så länge som 3,3V topp-till-topp-signalen faller inom 1–30Vp-p drift räckvidd. Den resulterande SPL kommer dock att vara lägre än vid 12Vp‑p. En transistorbuffert eller nivåväxling kan användas för att uppnå högre spänningssvängning och högre ljudeffekt.

3. Varför nämner testrapporten ibland en strömgräns på ≤5mA?

Vissa testrapportrubriker hänvisar till ≤5mA, vilket är en dokumentationsinkonsekvens. Produktparametertabellen anger ≤8mA, och uppmätta prover drar vanligtvis runt 4mA. Kontakta MEIDI för att bekräfta tillämplig gräns för din beställning.

4. Vilken är den rekommenderade körfrekvensen för maximal SPL?

Den nominella resonansfrekvensen är 3500Hz. På grund av ±500Hz-toleransen är det Det är tillrådligt att svepa körfrekvensen mellan 3000Hz och 4000Hz under prototyp för att hitta den exakta toppen för en given enhet. MEIDI kan tillhandahålla frekvens svarskurvor.

5. Finns det några speciella PCB-layoutöverväganden för HNR-2310A?

Det genomgående fotavtrycket är standard. Se till att det är minst 2,0 mm mellanrum huset och lödbadet. För våglödning är den rekommenderade profilen 260 ℃ i 4–6 sekunder.

Teknisk förfrågan

För datablad, anteckningar om applikationsapplikationer för drivkretsar, frekvenssvepdata eller en offert för HNR-2310A, kontakta MEIDI med dina projektkrav. Teknisk support svarar vanligtvis inom en arbetsdag.
