Hur fungerar en elektromagnetisk summer och varför är den nödvändig för moderna varningssystem?

Enelektromagnetisk summerär en kompakt elektronisk akustisk komponent som förvandlar elektrisk energi till en tydlig och pålitlig ljudsignal genom elektromagnetisk vibration. Att förstå hur en elektromagnetisk summer fungerar hjälper ingenjörer, inköpare och produktdesigners att välja rätt larmenhet för industriell utrustning, hushållsapparater, säkerhetssystem, medicinsk utrustning och fordonselektronik. Denna guide förklarar arbetsprincipen, den interna strukturen, nyckelspecifikationerna, verkliga produktparametrar, urvalsmetod, vanliga fel och praktiska tillämpningar av elektromagnetiska summer, med stöd av 15 års erfarenhet av exporttillverkning på MEIDI.

Vad är en elektromagnetisk summer?

En elektromagnetisk summer är en elektronisk ljudenhet som producerar en hörbar ton genom att använda en elektromagnetisk spole, en permanentmagnet och ett vibrerande membran. Till skillnad från en piezoelektrisk summer som är beroende av keramisk deformation, genererar en elektromagnetisk summer ljud genom mekanisk vibration som drivs av ett magnetfält. Den elektromagnetiska summern används ofta där en enkel, omedelbar och billig larmton krävs. De flesta elektromagnetiska summer är inrymda i en liten plastlåda och kan monteras direkt på ett kretskort. Eftersom den elektromagnetiska summern har en enkel struktur, ger den stabil prestanda och lång livslängd även i krävande miljöer.

En modern elektromagnetisk summer finns tillgänglig i genomgående hål och ytmonterade (SMD) förpackningar, med märkspänningar från 1,5 V till 24 V. Tillverkare som MEIDI utvecklar anpassade elektromagnetiska summerlösningar för att tillgodose olika industriella, kommersiella och konsumentkrav.

Hur fungerar en elektromagnetisk summer?

Arbetsprincipen för en elektromagnetisk summer är baserad på elektromagnetisk induktion och snabb mekanisk vibration. När en märkspänning appliceras flyter ström genom spolen och skapar ett magnetfält. Detta magnetfält drar till sig en armatur som är ansluten till membranet. När strömmen växlas av en intern oscillator eller en extern drivsignal, rör sig ankaret fram och tillbaka, och membranet vibrerar för att skapa ljudtryckvågor i luften.

Vibrationsfrekvensen bestämmer tonhöjden, medan ljudtrycksnivån, mätt i decibel (dB), avgör hur högt den elektromagnetiska summern låter. I en aktiv elektromagnetisk summer är oscillatorn inbyggd, så enheten avger ljud så fort ström läggs på. I en passiv elektromagnetisk summer måste en extern fyrkantssignal tillföras för att ställa in frekvensen. Denna skillnad är det viktigaste att förstå innan man väljer en elektromagnetisk summer för en ny design.

Kärnkomponenter i en elektromagnetisk summer

En elektromagnetisk summer innehåller flera delar som samverkar för att producera ljud. Den elektromagnetiska spolen skapar magnetfältet som driver rörelse. Permanentmagneten ger en fast magnetisk referens för ankaret. Membranet, vanligtvis en tunn metallskiva, omvandlar magnetisk kraft till vibration. Ankaret länkar den magnetiska kretsen till membranet. Huset skyddar de inre delarna från damm, fukt och stötar. Terminalstiften ansluter den elektromagnetiska summern till den externa kretsen.

Kvaliteten på varje komponent påverkar direkt ljudtrycksnivån, frekvensstabiliteten och livslängden för den elektromagnetiska summern. Professionella tillverkare fokuserar på exakta produktionsprocesser för att hålla prestanda konsekvent över varje batch.

Aktiva vs passiva elektromagnetiska summer

En aktiv elektromagnetisk summer har en inbyggd drivkrets och ger en fast ton vid en inställd frekvens när den är strömsatt. En passiv elektromagnetisk summer har ingen intern oscillator; Användaren måste tillhandahålla en alternerande signal för att styra frekvens och ton. Den aktiva elektromagnetiska summern är enklare att använda och är idealisk för enkla larm och statuspåminnelser. Den passiva elektromagnetiska summern erbjuder flexibel ljudkontroll för melodier eller olika varningsmönster.

Båda typerna delar samma grundläggande elektromagnetiska arbetsprincip. När du väljer mellan en aktiv och en passiv elektromagnetisk summer, överväg om värdenheten kan generera en drivsignal och hur mycket ljudanpassning applikationen behöver.

Viktiga specifikationer du måste förstå

Att välja en elektromagnetisk summer kräver att man läser dess datablad noggrant. Märkspänningen och driftspänningsområdet visar enhetens säkra strömingång. Resonansfrekvensen, uttryckt i hertz (Hz), är den ton som den elektromagnetiska summern producerar. Ljudtrycksnivån (SPL), uttryckt i decibel (dB), visar ljudstyrka på ett fast avstånd, vanligtvis 10 cm. Märkströmmen, mätt i milliampere (mA), anger hur mycket ström enheten drar. Impedansen, mätt i ohm, har främst betydelse för passiva typer. En tydlig förståelse av dessa specifikationer förhindrar oöverensstämmelse och säkerställer att den elektromagnetiska summern fungerar som förväntat i slutprodukten.

Produktparametrar för elektromagnetisk summer

Tabellen nedan listar representativa elektromagnetiska summermodeller från MEIDI och dess tillverkningsbas, med verkliga parametrar hämtade från den enhetliga produktkatalogen. Dessa värden hjälper köpare att jämföra en elektromagnetisk summer mot behoven för en specifik applikation.

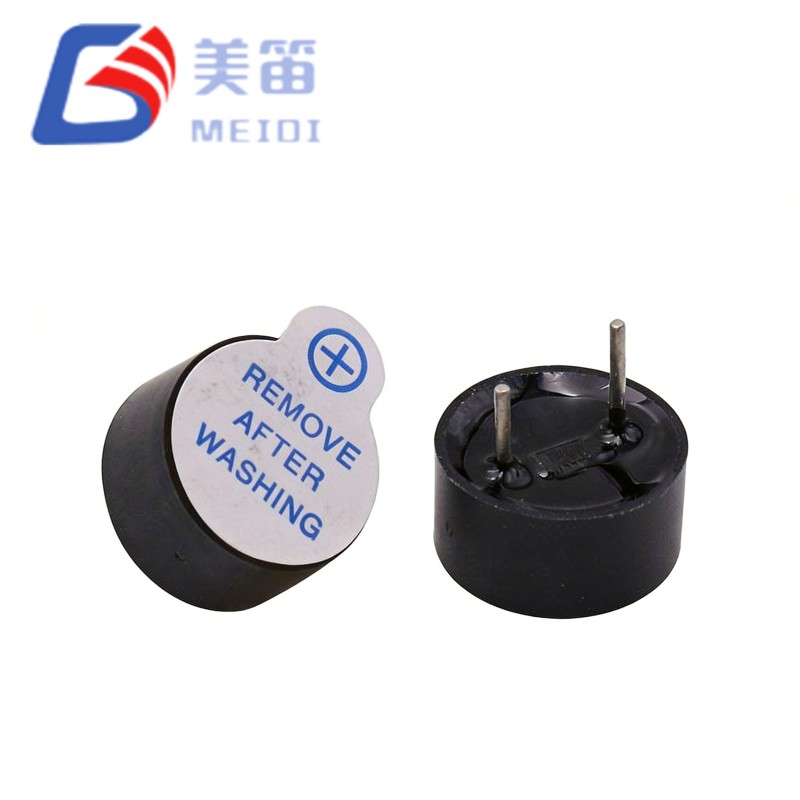

För den fullständiga elektromagnetiska summerkatalogen, inklusive SMD- och högtemperaturversioner, besökproduktkategori för elektromagnetisk summereller den9650 elektromagnetisk aktiv summersida.

Varför välja elektromagnetiska summer för varningssystem

Utrustningstillverkare väljer en elektromagnetisk summer för varningssystem eftersom den erbjuder praktiska fördelar som högtalare och komplexa ljudmoduler inte kan matcha till samma kostnad.

Elektromagnetisk summer vs piezoelektrisk summer

Både den elektromagnetiska summern och den piezoelektriska summern är vanliga larmenheter, men de skiljer sig åt i struktur och bästa användningsfall. Den elektromagnetiska summern använder en spole, en permanentmagnet och ett membran. Den piezoelektriska summern använder ett keramiskt element som böjs under spänning. Den elektromagnetiska summern ger vanligtvis en starkare lågfrekvent ton, medan den piezoelektriska summern vinner på ultralåg effekt. Att välja mellan dem beror på spänningsbudget, ljudstyrka och styrutrymme.

För en djupare jämförelse, läs vår guide ompiezoelektrisk summeroch hur den kompletterar den elektromagnetiska summern i blandade utföranden.

Vanliga tillämpningar av elektromagnetiska summer

Den elektromagnetiska summern dyker upp i många branscher på grund av dess tillförlitlighet och omedelbar aviseringsförmåga.

• Industriell kontroll:Maskinlarm, varningssignaler och driftmeddelanden.
• Säkerhetssystem:Varningar för obehörig åtkomst och nödsituationer.
• Hushållsapparater:Mikrovågsugnar, tvättmaskiner och smarta enheter.
• Bilelektronik:Varningssystem och instrumentpanelsindikatorer.
• Medicinsk utrustning:Ljudaviseringar för övervakningsenheter.
• IoT och Wearables:Kompakta SMD elektromagnetiska summerdelar för små prylar.

Hur man väljer rätt elektromagnetisk summer

Att välja rätt elektromagnetisk summer innebär att balansera elektriska, mekaniska och miljömässiga behov. Bekräfta märkspänningen och driftsspänningsområdet först. Anpassa sedan ljudtrycksnivån i decibel till omgivningens ljudnivå. Välj en frekvens som användarna kan höra tydligt. Välj mellan genomgående hål och SMD-montering baserat på kortets layout. Kontrollera driftstemperaturområdet och eventuell skyddsnivå. Slutligen, verifiera certifieringar som RoHS, REACH och CE.

Genom att arbeta med en erfaren leverantör som MEIDI kan kunderna få professionella rekommendationer och en anpassad elektromagnetisk summer som är byggd för de verkliga projektkraven.

Installation av elektromagnetisk summer och ledningstips

Korrekt installation gör att den elektromagnetiska summern fungerar bra i flera år. För en aktiv elektromagnetisk summer, observera polariteten och anslut märkspänningen till de markerade stiften. För en passiv elektromagnetisk summer, mata en ren fyrkantsvågsignal inom den specificerade frekvensen. Håll ljuduttaget fritt från höljet. För SMD-typer, följ återflödesprofilen och undvik överhettning av spolen. En noggrann layout förhindrar de flesta fältfel i den elektromagnetiska summern.

Vanliga problem med elektromagnetiska summer och lösningar

Testning och kvalitetskontroll av elektromagnetiska summer

En pålitlig elektromagnetisk summer måste klara disciplinerade tester. MEIDI kontrollerar ljudtrycksnivå, resonansfrekvens, märkström, utseende och livslängd på produktionslinjer. Med 15 års erfarenhet av export kontrollerar tillverkningsbasen spollindning, magnetplacering och membranbalans så att varje elektromagnetisk summer uppfyller de deklarerade specifikationerna. Köpare får konsekvent larmprestanda över stora beställningar.

Trender: Miniatyrisering och SMD elektromagnetiska summer

Marknaden för elektromagnetiska summer går mot mindre ytmonterade delar för IoT, medicinska och bärbara produkter. SMD elektromagnetiska summerfamiljer som MLT-serien packar en spole, magnet och membran i förpackningar under 10 mm samtidigt som de håller en stark ljudtrycksnivå. Denna trend låter designers lägga till en hörbar varning till enheter där utrymmet en gång var för trångt för en genomgående elektromagnetisk summer.

Vanliga frågor

F1: Vad är huvudsyftet med en elektromagnetisk summer?
S: Den elektromagnetiska summern ger ljudvarningar, varningar, påminnelser och statussignaler i elektronisk utrustning.

F2: Vad är skillnaden mellan aktiva och passiva elektromagnetiska summer?
S: En aktiv elektromagnetisk summer har en inbyggd oscillator och ljuder med en fast frekvens när den är strömsatt. En passiv elektromagnetisk summer behöver en extern drivsignal för att ställa in sin ton.

F3: Hur länge kan en elektromagnetisk summer fungera?
S: Livslängden beror på designkvalitet, driftsförhållanden, spänningsstabilitet och användningsfrekvens. Högkvalitativa modeller fungerar tillförlitligt i åratal.

F4: Kan elektromagnetiska summer anpassas?
A: Ja. MEIDI kan anpassa spänning, ljudnivå, dimensioner, plintar och montering efter kundens önskemål.

F5: Är elektromagnetiska summer certifierade?
S: Standardprodukter uppfyller RoHS-, REACH- och CE-kraven för global export.

F6: Är en SMD elektromagnetisk summer lika hög som en genomgående?
S: Moderna SMD elektromagnetiska summerdelar når jämförbara ljudtrycksnivåer i decibel samtidigt som de sparar utrymme på kortet.

Slutsats

Den elektromagnetiska summern spelar en viktig roll i moderna elektroniska system genom att tillhandahålla snabba, pålitliga och effektiva ljudmeddelanden. Dess enkla struktur, starka anpassningsförmåga och breda användningsområde gör den till ett idealiskt val för industriell utrustning, hemelektronik, bilsystem och säkerhetsanordningar. Att välja rätt elektromagnetisk summer kräver uppmärksamhet på spänning, ljudutgång, storlek och miljö.

MEIDI fortsätter att tillhandahålla pålitliga elektromagnetiska summerprodukter och skräddarsydda lösningar som hjälper kunder att förbättra produktens prestanda och tillförlitlighet. Om du behöver professionellt stöd för elektromagnetisk summer, ett fullständigt parameterblad eller ett anpassat prov, vänligenkontakta ossidag för mer information.
