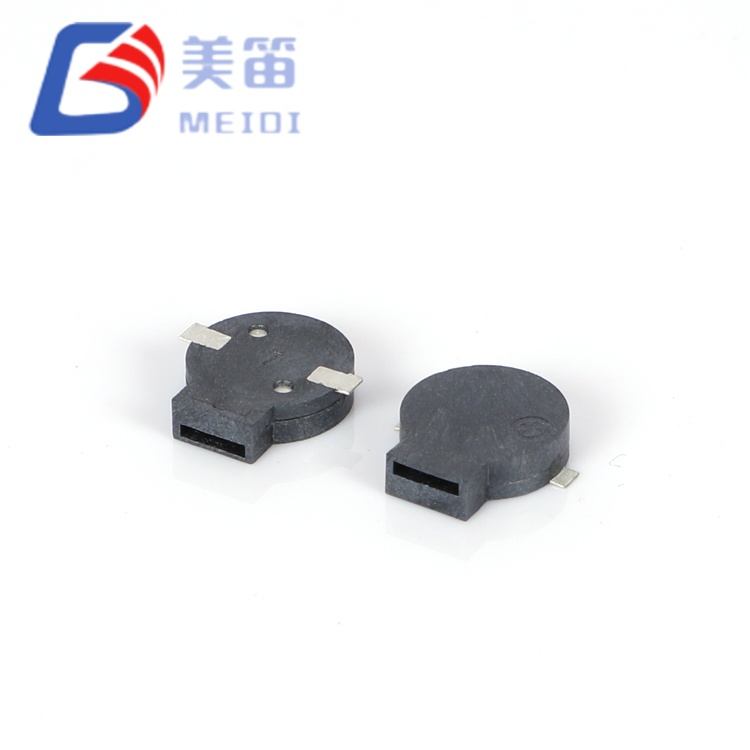

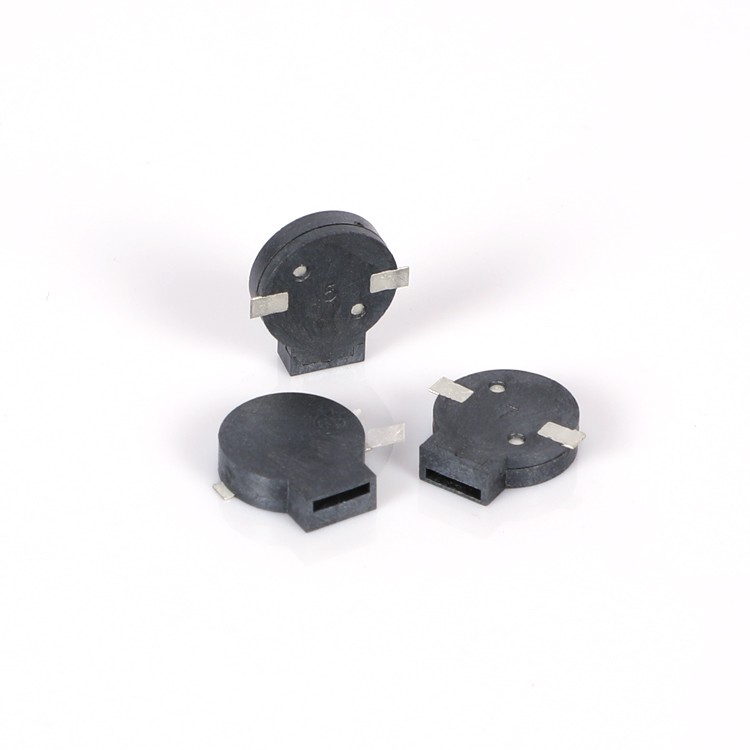

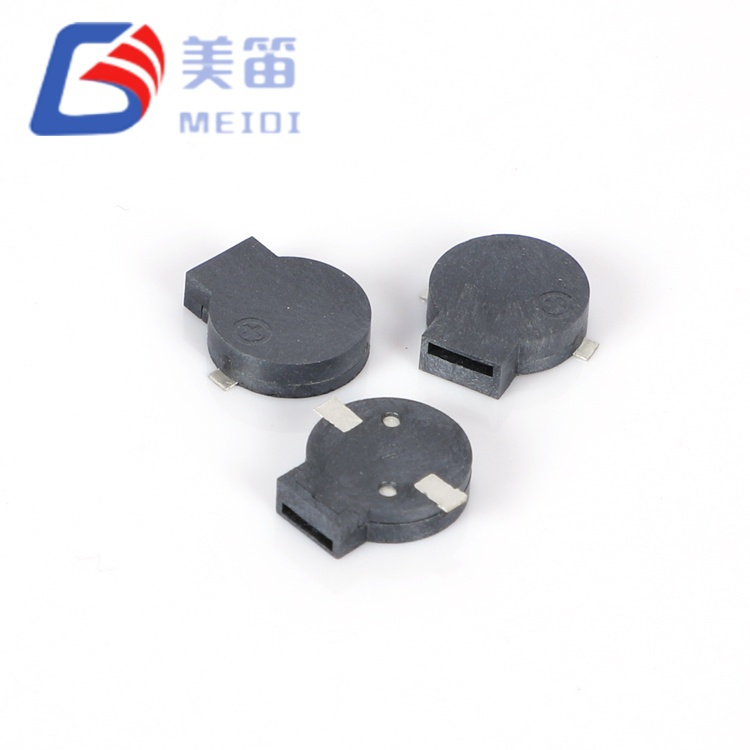

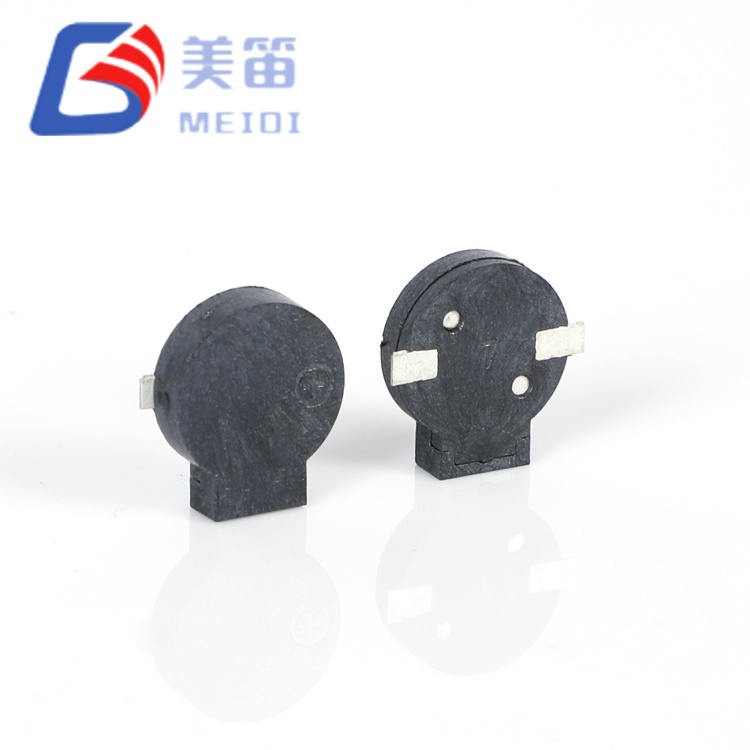

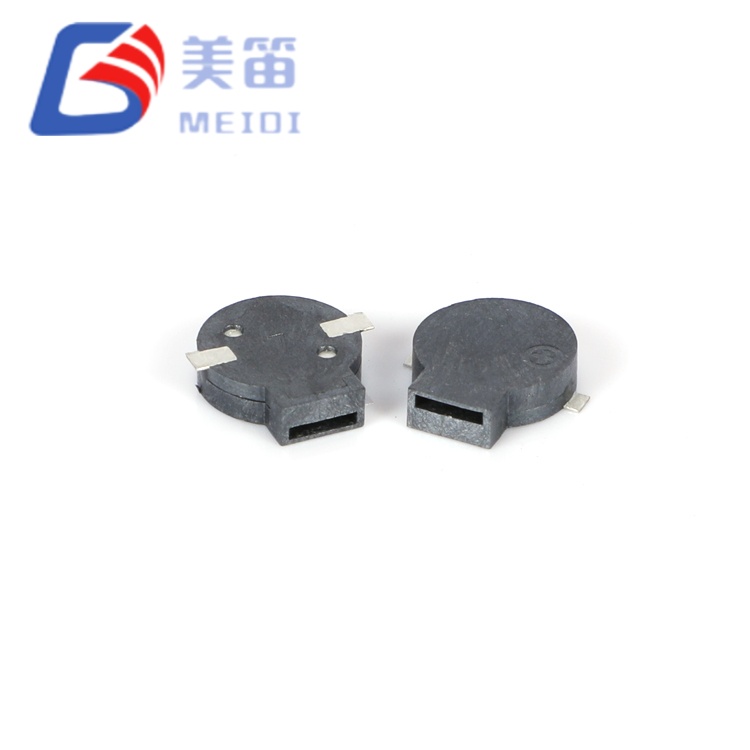

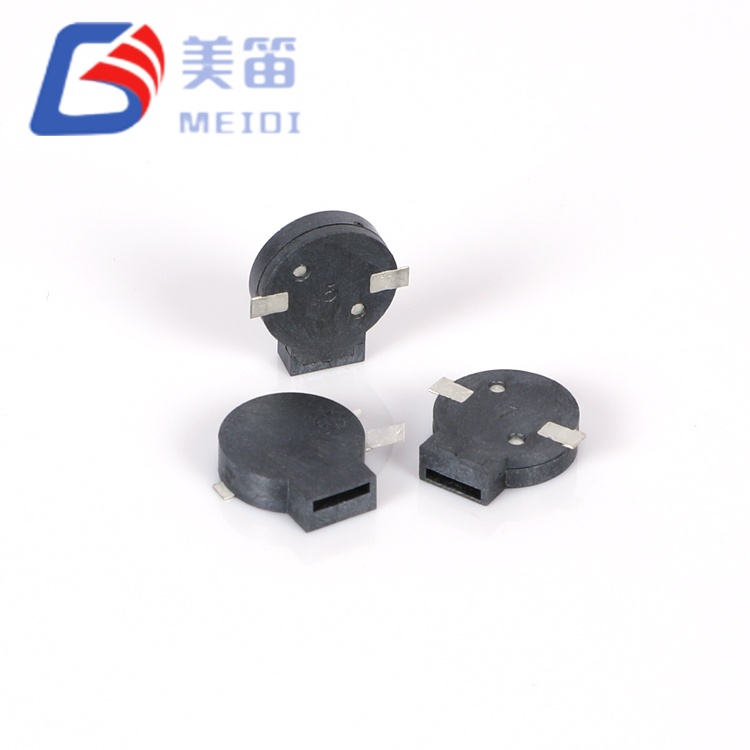

Den 9*2,5 mm SMD magnetiska passiva summern består av två elektromagnetiska passiva summer som delar ett 9,0 mm cirkulärt fotavtryck med en 2,5 mm ultralåg profil, differentierad av spolimpedansen: 16Ω-varianten (MLT-9025-16R) för 53V-system och varianten 53V,–4. (MLT-9025-32R) för 4,5–6,5V bussar. Denna enhetliga mekaniska plattform gör det möjligt för ingenjörer att utvärdera båda frekvensomriktarnas arkitekturer utan ändringar av PCB-layouten, medan den smala höjden på 2,5 mm hanterar svåra z-axelbegränsningar i ultratunna kapslingar och staplade PCB-enheter.
Tillverkad på MEIDI:s ISO-9001-certifierade anläggning i Jiangsu-provinsen, den 9*2,5 mm SMD magnetiska passiva summern har ett cirkulärt membran som maximerar membranytan inom 9 mm diameter fotavtryck. Provsatsverifiering bekräftar SPL-värden som sträcker sig från 91,8dB till 98,5dB, vilket väsentligt överskrider minimispecifikationen på 85dB. Det svarta LCP-huset stöder blyfritt återflöde vid 255°C och fungerar från -30°C till +70°C, med lagringskapacitet från -40°C till +85°C för kylkedjelogistik och vintertransportapplikationer.
| Parameter | MLT-9025-16R | MLT-9025-32R |
| Produkttyp | Elektromagnetisk SMD passiv summer | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,6 V (o‑p) | 5,0 V (o‑p) |
| Driftspänning | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 85 dB | ≥ 85 dB |
| Driftström | ≤ 100 mA | ≤ 80 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spolemotstånd | 16 ± 3 Ω | 32 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Förvaringstemperatur | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Mått (Dia × H) | 9,0 × 2,5 mm | 9,0 × 2,5 mm |
| Vikt | 0,8 g | 0,8 g |
| Material för hölje | Svart LCP | Svart LCP |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |
Den 9*2,5 mm SMD magnetiska passiva summern introducerar en cirkulär 9,0 mm formfaktor som är skild från familjerna MLT-8540 och MLT-7525 med kvadratfotavtryck. Den cirkulära geometrin maximerar membranytan för ett givet fotavtryck – en 9,0 mm cirkel omsluter 63,6 mm², vilket ger 30 % mer membranarea än 8,5 mm kvadratiska alternativ med motsvarande höjd. Denna ökade diafragmaarea bidrar till de höga SPL-mätningarna som observerats under produktionstestning.
Profilen på 2,5 mm – 1,5 mm tunnare än MLT-8540-serien – löser svåra z-axelbegränsningar i ultratunna kapslingar, staplade PCB-enheter och monteringsplatser intill batterifacket. Massan på 0,8 g – 60 % tyngre än 5 mm-varianter – bidrar till vibrationsdämpning och mekanisk stabilitet under stötförhållanden, en viktig faktor för fordons- och bärbara utrustningstillämpningar.
Den dubbla impedansarkitekturen erbjuder samma prototypflexibilitet och plattformsskalbarhet som MLT-8540-serien, men inom ett paket med lägre profil. 16Ω-varianten möjliggör direkt utvärdering på 3,3V logik- och Li‑ion-plattformar utan spänningsreglering overhead; 32Ω-varianten integreras rent i 5V biltillbehörsbussar, industriella PLC I/O-moduler och PoE-drivna ändpunkter där högre rälsspänning minskar ströminducerad EMI och kabelförluster.
Maximalt förhållande mellan membran och höjd – 9,0 mm cirkulärt hölje ger den största vibrerande membranytan i 2,5 mm höjdklassen, vilket optimerar akustisk uteffekt per enhet z-axelfrigång
Dubbelimpedans enhetlig plattform – 16Ω och 32Ω alternativ från identiska 9,0×2,5 mm mekaniska envelope, vilket eliminerar omdesign av PCB-layout vid utvärdering av drivspänningsarkitekturer
Lågfrekvent brusgenomträngning – 2700Hz resonanscentrum riktar sig mot 2–3kHz-bandet där industriellt omgivande brusspektraltäthet minimeras, vilket förbättrar varningsuppfattningen i maskinmiljöer
Spänningsoptimerad strömeffektivitet – 16Ω drar ≤100mA vid 3,6V för batteridrivna bärbara enheter; 32Ω drar ≤80mA vid 5V för minskad termisk spänning i slutna fordonsmoduler
Förlängd lagring i kallt väder – -40°C lagringsklass stöder arktisk logistik, utrustning på hög höjd och vinterlagrade maskiner utan försämring
Återflödeskompatibelt LCP-hölje – svart flytande kristallpolymer tål 255±5°C blyfria återflödestoppar med upp till 3 passager, vilket bibehåller dimensionsstabilitet över hela termiska området
Hantering av kommersiella fordonsflotta – förarvarnings- och laststatustoner i skåpbilar, kylbilar och långdistansvagnar som körs på 12V/24V-system med 5V-reglerade underkretsar
Smart mätning och verktygsändpunkter – manipuleringsdetektering, kommunikationsstatus och varningar för låg batterinivå i gasmätare, elmonitorer och vattenflödessensorer utplacerade i utomhusskåp
Industriell handhållen diagnostik – godkänd/misslyckad hörbar återkoppling i vibrationsanalysatorer, värmekamera och bärbara oscilloskop som används vid fältunderhåll över variabla ljudgolv
Regulatorer för jordbruksautomation – larm för bevattningströskel, klimatvarningar för växthus och aviseringar av boskapsutfodringssystem i solcellsdrivna fjärrinstallationer
Sjuktransport och utryckningsfordon – utrustningsklara toner i ambulanser, mobila kliniker och patienttransporter där 5V fordonsbussarkitektur dominerar
Invertersystem för förnybar energi – nätfel, jordningsfel och underhållsvarningar i solcellssträngväxelriktare och styrenheter för små vindkraftverk

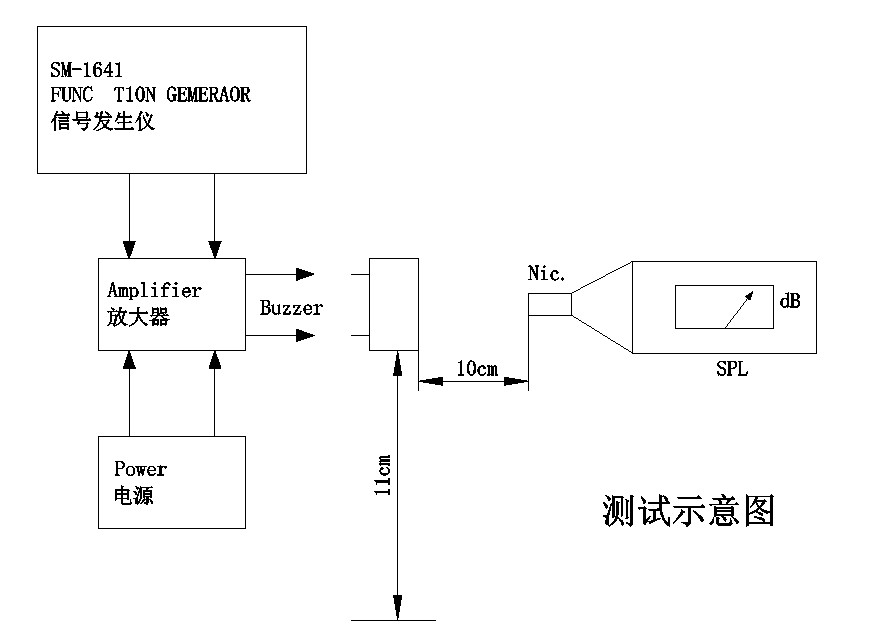

Produktionstestning (n=10 per variant) under standardförhållanden – fyrkantsvåg vid märkspänning, resonansfrekvens, 50 % arbetscykel, 10 cm frifältsmätning – bekräftar följande fördelningar:
| Variant | SPL-intervall (dB) | Strömområde (mA) | Frekvens (Hz) | Impedans (Ω) |
| MLT-9025-16R | 91,8–95,0 | 66,5–71,6 | 2700 (alla prover) | 15.4–17.1 |
| MLT-9025-32R | 93,9–98,5 | 62,2–65,7 | 2700 (alla prover) | 28.1–32.1 |
Alla prover över båda varianterna mättes vid exakt 2700Hz, vilket indikerar exceptionell tillverkningskontroll över membranspänning och magnetiska gapparametrar. 16Ω-varianten visar SPL på 91,8–95,0dB, medan 32Ω-varianten uppnår 93,9–98,5dB – båda ger en betydande marginal över minimum 85dB. SPL-höjden sträcker sig från 6,8 dB till 13,5 dB, vilket klarar dämpning på systemnivå från kapslingar, galler och åldrande av komponenter.
MEIDI producerar båda MLT-9025-varianterna på dedikerade SMD-monteringslinjer med automatiserad spollindning, lödning och akustisk kalibrering. Vår anläggning i Jiangsu upprätthåller ISO 9001:2015-certifiering, med statistisk processkontroll som tillämpas i varje produktionssteg.
Varje produktionsparti genomgår enhetlig kvalifikationstestning:
Elektrisk karaktärisering – 100 % verifiering av spolresistans, driftström och resonansfrekvens
Akustisk validering – statistisk provtagning bekräftar SPL ≥85dB; uppmätta resultat överstiger konsekvent 91dB
Klimatuthållighet – 48 timmars högtemperaturförvaring vid +80°C, 48 timmars lågtemperaturförvaring vid -30°C och 5-takts termisk chock (-30°C ↔ +80°C, 30 minuters uppehåll per extremitet)
Mekanisk spänning – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar totalt) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Fuktmotstånd – 48 timmar vid 50°C / 95 % RH med 2 timmars återhämtning och elektrisk karakterisering
Lödvärmebeständighet – 250°C i 10 sekunder med 2,0 mm kropp-till-lödavstånd, plus överensstämmelse med återflödesprofil
RoHS- och REACH-överensstämmelsedokumentation finns tillgänglig. Partiidentifikationskoder ger full spårbarhet till produktionsdatum, testresultat och råvarucertifikat.
F1: Hur jämför den cirkulära 9,0 mm MLT-9025 med fyrkantiga 8,5 mm alternativ som MLT-8540?
MLT-9025:s cirkulära geometri maximerar diafragmaytan för ett givet fotavtryck – en 9,0 mm cirkel omsluter 63,6 mm² mot 72,3 mm² för en 8,5 mm kvadrat. Men höjden på 2,5 mm (mot 4,0 mm för MLT-8540) gör MLT-9025 till det föredragna valet när spelet på z-axeln är kraftigt begränsat. Akustisk uteffekt är jämförbar (båda ≥85dB), men MLT-9025:s lägre profil offrar viss lågfrekvent resonanseffektivitet. Välj MLT-9025 för smala höljen; välj MLT-8540 för maximal akustisk takhöjd där vertikalt utrymme är tillgängligt.
F2: Vilken drivkrets rekommenderas för varje variant?

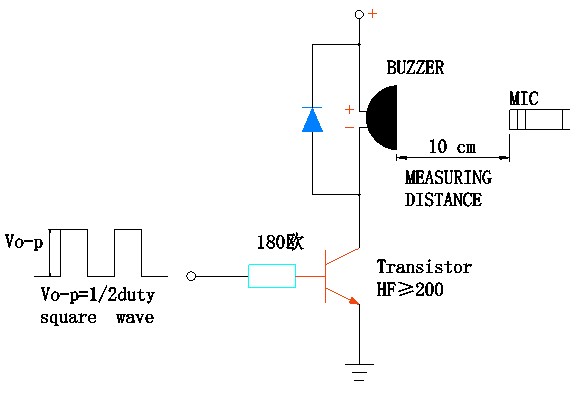

16Ω-varianten vid 3,6V drar ≤100mA och kan drivas direkt från kapabla MCU GPIO-stift (verifiera stiftströmsklassificering) eller genom en enkel NPN-transistoromkopplare med 180Ω basmotstånd. 32Ω-varianten vid 5V drar ≤80mA men kräver ett drivsteg när den drivs från 3,3V-logik; från 5V logik, ett 330Ω basmotstånd med allmäntransistor (hFE≥ 200) ger tillräcklig körning. En tillbakagångsdiod (1N4148 eller liknande) över spolen är obligatorisk för båda varianterna för att skydda drivelementet från induktiv kast under kopplingsövergångar.
F3: Är höjden på 2,5 mm tillräcklig för tillförlitlig akustisk uteffekt?
Ja. Medan högre kaviteter (3,0–4,0 mm) erbjuder förbättrad Helmholtz-resonanseffektivitet, uppnår MLT-9025:s 2,5 mm-profil ≥85dB genom optimerad membranspänning och magnetisk spaltgeometri. Provmätningar bekräftar SPL över 91dB, vilket visar att den smala profilen inte äventyrar akustisk prestanda. Avvägningen är frekvensbandbredd: höjden på 2,5 mm bibehåller stark 2700Hz resonans men erbjuder mindre off-resonanssvar än högre alternativ. För larmapplikationer med ren ton är detta inte en begränsning.
F4: Kan båda varianterna överleva temperaturexkursioner under motorhuven?
Driftsintervallet är -30°C till +70°C, vilket täcker de flesta bilinteriör- och kabinapplikationer. Miljöer under huven som överstiger +70°C kräver värmebehandling eller alternativa högtemperatursummerfamiljer. Lagringsklassen -40°C stöder kallstartslogistik och vintertransport utan försämring, men varaktig drift under -30°C kan inte garanteras. För applikationer i motorrum, kontakta MEIDI för rekommendationer för högtemperaturvarianter.
F5: Finns anpassade resonansfrekvenser eller impedansvärden tillgängliga för OEM-program?

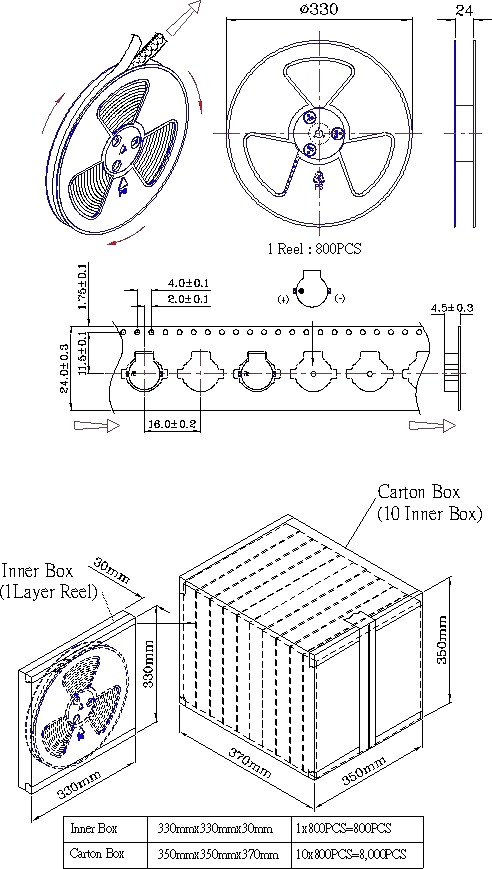

Ja. MEIDI stöder OEM/ODM-anpassning inklusive mellanliggande impedansvärden (20–24Ω för split-voltage arkitekturer), modifierade resonansfrekvenser (2,0–3,5 kHz intervall), alternativa höljesfärger för visuell identifiering och anpassade tejp-och-rullförpackningar. Minsta orderkvantitet och ledtider gäller. Kontakta vårt säljteam för att diskutera specifika krav och begära en offert för anpassade konfigurationer.
F6: Vilket är det rekommenderade PCB-fotavtrycket för det cirkulära 9,0 mm-paketet?
Ett cirkulärt kuddmönster som matchar husets diameter på 9,0 mm med 0,25 mm fritt utrymme per sida rekommenderas. SMD-terminalerna är placerade på undersidan av det cirkulära huset; PCB-fotavtrycket bör inkludera två rektangulära kuddar under komponenten, placerade enligt terminalavståndet som anges i databladet. MEIDI tillhandahåller IPC-kompatibla footprint-rekommendationer och 3D STEP-filer på begäran.
För fullständig teknisk dokumentation, rekommendationer för PCB-fotavtryck, referensdrivrutinskretsar för båda impedansvarianterna eller volympriser, kontakta MEIDI Engineering Support. Tekniska prover av både 16Ω och 32Ω varianter finns tillgängliga för kvalificerade utvecklingsprojekt.
Vårt applikationsteknikteam svarar vanligtvis inom en arbetsdag med vägledning för återflödesprofiler, anteckningar om integration av akustiska kapslingar och inbyggd support som är skräddarsydd för dina specifika spännings- och strömkrav.
