Inbyggd drivkrets — applicera DC-spänning direkt; ingen extern oscillator, PWM-timer eller drivtransistor krävs
7,5 mm utökad kavitetsarkitektur — 15 % större intern volym än 6,5 mm ekvivalenter ökar Helmholtz resonanseffektivitet och topp SPL
Empiriskt verifierad 89,6–93,2 dB utgång — sampelmedelvärde 91,5 dB, vilket ger 1,1 dB högre SPL än kompakta varianter vid jämförbart strömförbrukning
Brett 2–5 V driftområde — spänner över Li-jonurladdningskurvor (3,0–4,2 V), 3,3 V reglerad logik och 5 V transienttolerans
≤30 mA ström vid 3 V — effektiv energiomvandling från utökad kavitetsgeometri möjliggör högre ljud utan ökad effektbelastning

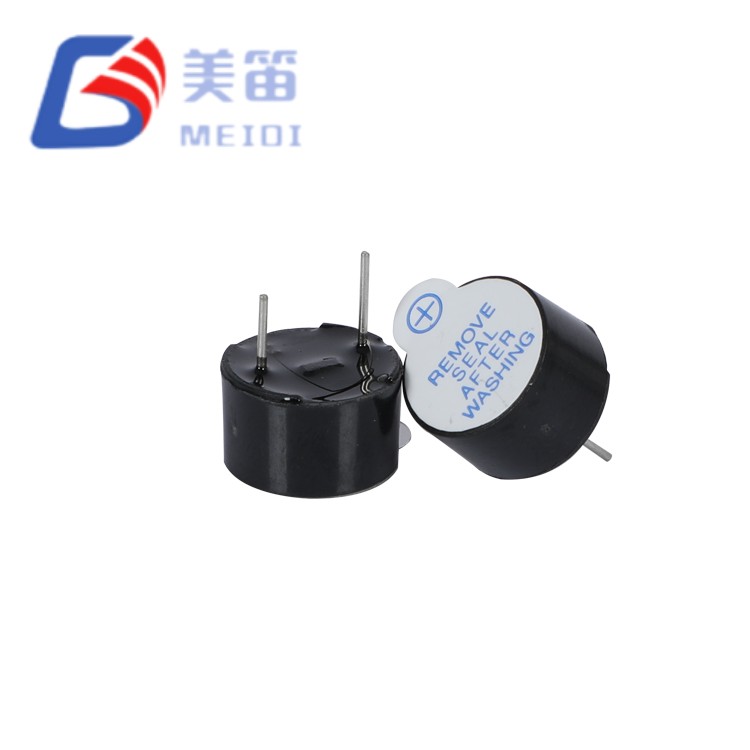

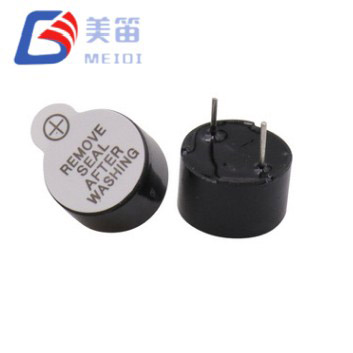

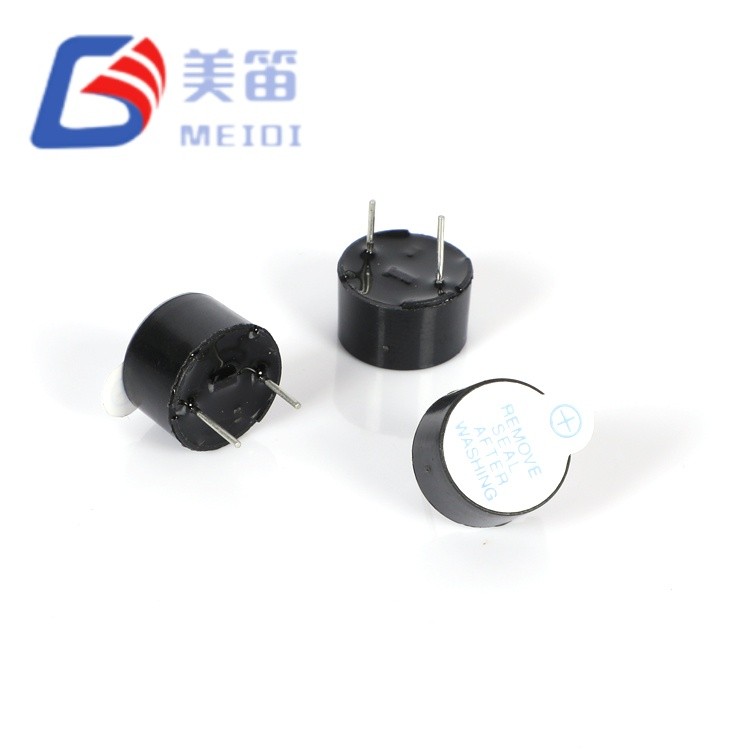

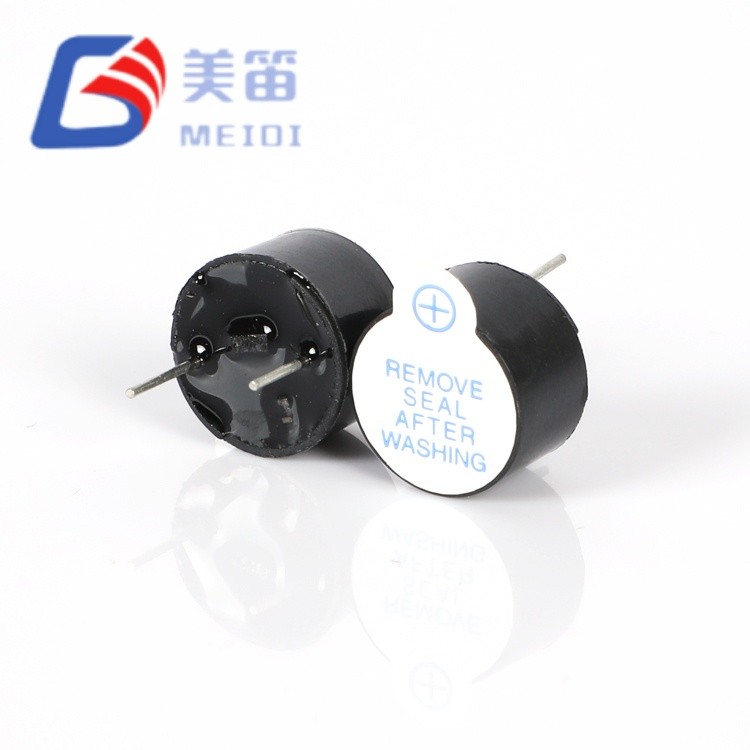

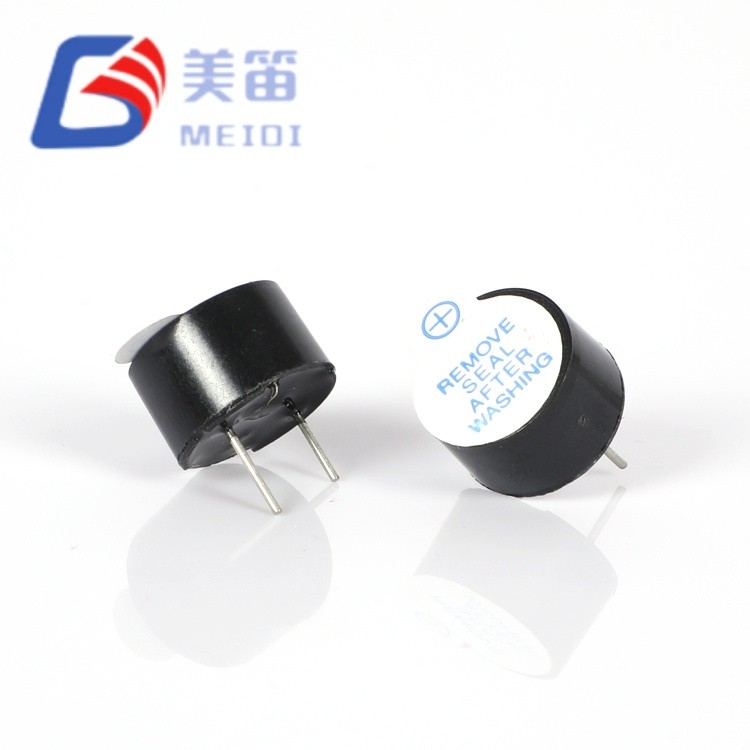

Svart PBT-hus — klassad för 255 °C våglödning och kontinuerlig drift -20 °C till +70 °C
5V elektromagnetiska summer PCB-fästet adresserar en specifik akustisk teknisk begränsning: kompromissen mellan PCB z-axelspel och hörbar utsignal i genomgående aktiva summer. Vid 12,0 × 7,5 mm upptar denna 3V genomgående elektromagnetiska aktiva summer samma 12 mm diameter fotavtryck som kompakta 6,5 mm varianter samtidigt som den levererar mätbart högre ljudtryck genom en förstorad inre resonanskammare.
Den 1,0 mm extra kavitetshöjden fungerar som en utökad Helmholtz-resonator, vilket ökar den akustiska kopplingseffektiviteten vid 2700 Hz arbetsfrekvens. Exempel på testdata bekräftar denna tekniska fördel: HMB1275-03B producerar 89,6–93,2 dB (medelvärde 91,5 dB) jämfört med 87,0–92,0 dB (medelvärde 90,4 dB) från 6,5 mm ekvivalenter – en genomsnittlig förbättring på 1,1 dB i logaritmisk effektökning på cirka 1 x 3 termer. Kritiskt sett uppnås denna förstärkning vid jämförbar strömförbrukning (provmedelvärde 22,9 mA mot 23,1 mA), vilket indikerar överlägsen elektroakustisk omvandlingseffektivitet snarare än bara ökad effekttillförsel.
Denna effektivitetsfördel spelar roll i två sammanhang: batteridrivna konstruktioner där varje milliamp påverkar körtiden, och termiskt begränsade kapslingar där minskade resistiva förluster i spolen leder till lägre driftstemperaturer och förlängd komponentlivslängd. Den minsta driftspänningen på 2 V stöder varningsscenarier för lågt batteri; 5 V maximalt rymmer system med avslappnad regulatortolerans.
Den genomgående konstruktionen med svart PBT-hölje säkerställer mekanisk retention och termisk stabilitet under våglödning, manuell omarbetning och ihållande industriella vibrationer. Den polariserade stiftkonfigurationen förhindrar installationsfel med omvänd spänning i fältservicemiljöer.
HMB1275-serien är tillgänglig i flera spännings- och konfigurationsvarianter --- 3 V (HMB1275-03B), 5 V med 65 mm eller 95 mm magnetiska ringalternativ (HMB1275-05B), 5 V och 12 V sidoutgångsljudportar (HMB1275-027C / HMB1275-025C / HMB1275-025C / HMB1275-027C / HMB121C / HMB121C / HMB1275C / HMB1275-05B) ≥90 dB output (HMB1275-24B) --- alla delar samma 12,0 × 7,5 mm fotavtryck, svart PBT-hölje och genomgående monteringsplattform för enhetlig PCB-layout och försörjningskedja.
Utökad 7,5 mm kavitetsarkitektur — förstorad Helmholtz-resonatorvolym ökar akustisk effektivitet vid 2700 Hz utan att utöka PCB-fotavtrycket
Verifierad elektroakustisk effektivitetsökning — provmedelvärde 91,5 dB vid 22,9 mA mot 90,4 dB vid 23,1 mA för 6,5 mm-varianter; högre SPL per milliamp minskar batteriförbrukningen
Inbyggd oscillator med bred spänningstolerans — fungerar från 2–5 V utan frekvensdrift; stabil 2700 Hz utgång över Li-jon urladdningskurvor
Lågströms direktenhet — ≤30 mA vid 3 V möjliggör MCU GPIO direktanslutning i många applikationer, vilket eliminerar extern drivrutinssteg
Mekaniskt ankare genom hålet – blyhållning genom PCB motstår ihållande vibrationer och termisk cykling överlägsen ytmonteringsalternativ
Reparationstolerant PBT-hus — klassad för 255 °C våglödningstopp och 360 °C manuell lödning; bibehåller dimensionell stabilitet över hela arbetsområdet

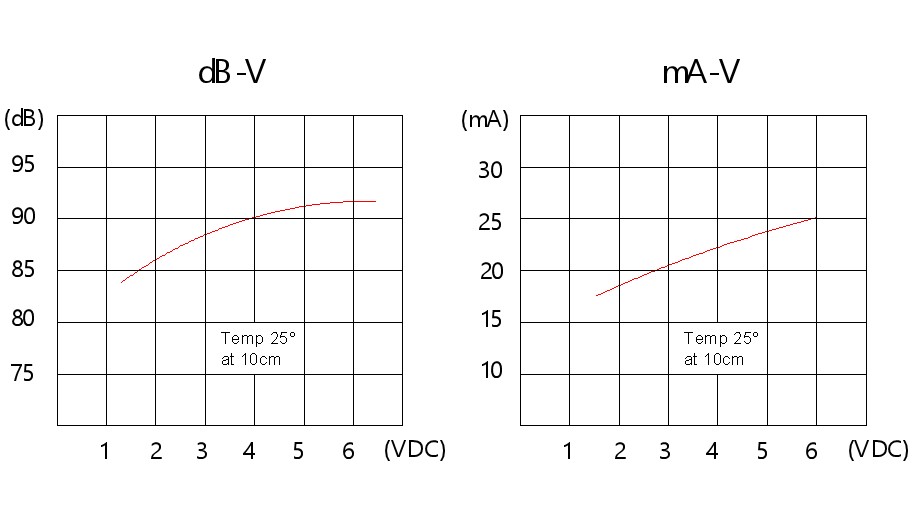

| Parameter | Värde | Anteckningar |
| Märkspänning | 3 V (DC) | Nominell driftpunkt |
| Driftspänning | 2–5 V (DC) | Kontinuerligt funktionsområde |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 3 V, fritt fält; provintervall 89,6–93,2 dB |
| Resonansfrekvens | 2700 ± 300 Hz | Fixat med intern oscillator |
| Driftström | ≤ 30 mA | Vid 3 V; provområde 21,3–24,6 mA |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |

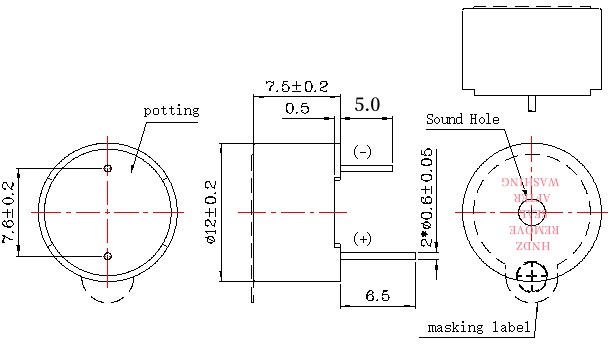

| Mått (Dia × H) | 12,0 × 7,5 mm | Endast kropp; 7,5 mm förlängt hålrum |
| Vikt | 1,7 g | Typisk |
| Material för hölje | Svart PBT | UL94 V-0 klassad |
| Monteringstyp | Genomgående hål | Våg/manuell lödning |
| Lödtemperatur (våg) | 255 ± 15 ℃ | 4–6 sekunder, rekommenderas |
| Lödtemperatur (manuell) | 360 ± 10 ℃ | 2–5 sekunder, rekommenderas |
| Lödtemperatur (återflöde) | 245 ± 15 ℃ | 180 ℃ förvärmning 40–70 s; 245 ℃ 3 s; max 3 pass |
5V elektromagnetisk summer PCB-fästet delar identiska elektriska parametrar med HMB1206-03 (3 V, 2--5 V driftområde, ≤30 mA, 2700 Hz), med den utökade 7,5 mm kavitetshöjden som ger samma ≥85 dB specifikationsgaranti. För uppmätta provdata i din specifika applikationsmiljö, kontakta fabrikens applikationstekniker:
| Metrisk | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Förbättring |
| Exempel på SPL-intervall | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB max, +1,2 dB min |
| Exempel SPL medelvärde | 90,4 dB | 91,5 dB | +1,1 dB |
| Exempel på strömintervall | 21,5–25,0 mA | 21,3–24,6 mA | Jämförbar |
| Provströmmedelvärde | 23,1 mA | 22,9 mA | -0,2 mA |
| Akustisk effektivitet (dB/mA) | 3.91 | 3.99 | +2,0 % |
Förbättringen på 1,1 dB SPL vid ekvivalent strömdrag indikerar att den utökade kavitetshöjden förbättrar det akustiska strålningsmotståndet – kopplingen mellan det vibrerande membranet och den omgivande luften – snarare än att bara öka membranets rörelse. Detta är det föredragna tekniska resultatet: högre effekt utan ökad strömförbrukning eller spoluppvärmning.
För systemdesigners översätts denna effektivitetsvinst till:
Längre batteritid i bärbara applikationer (samma upplevd ljudstyrka, lägre medelström)
Minskad termisk stress på spolen och oscillatorkretsen (lägre resistiva förluster)
Större designmarginal – 93,2 dB maximalt ger 8,2 dB takhöjd över ≥85 dB-specifikationen, vilket tar hänsyn till spänningssänkning, åldrande och akustisk obstruktion
Lagerhanteringssystem — varningar om slutförande av plockning, bekräftelser av lagerskanning och varningar för gaffeltrucksnärhet i högt i tak där ljudspridningsavståndet är viktigt
Medicinsk utrustning vid sängkanten - infusionspumplarm, patientanropssystemtoner och ventilatorfelvarningar där tonernas klarhet måste skära igenom kliniskt omgivningsljud
Kommersiella köksapparater - ugnstimer, signaler för slut på diskmaskin och tröskellarm för kylning i akustiskt reflekterande miljöer
Lantbruksautomation — klimatvarningar för växthus, feltoner för bevattningssystem och aviseringar av boskapsutfodringstimer i utomhus- eller ladugårdsinställningar
Test- och mätinstrument – multimeterkontinuitetstoner, oscilloskoptriggervarningar och varningar för strömförsörjningsgränser på trånga bänkar
| Designbegränsning | 6,5 mm kompakt lösning | 7,5 mm utökad lösning |
| PCB z-axelavstånd ≤ 7,0 mm | Nödvändig; inget alternativ | Kan överstiga kuvert |
| Maximal akustisk effekt från 12 mm fotavtryck | Begränsad av kavitetsvolym | +1,1 dB medel SPL via förstorad resonator |
| Batteridriftstid kritisk | Högre ström för motsvarande SPL | Samma SPL, lägre ström — eller högre vid samma ström |
| Termiskt förseglad hölje | Batterivärmekoncentrat | Minskade resistiva förluster lägre driftstemperatur |
| Åldrings- och spänningsnedsättningsmarginal | Stram; minimispecifikation | 8,2 dB takhöjd över ≥85 dB minimum |
Höjden på 7,5 mm förblir kompatibel med de flesta standardkapslingar och stör inte typiska batteripaket, display eller skärmningskonfigurationer staplade ovanför PCB:n. För konstruktioner där 6,5 mm utmatning är marginell, ger HMB1275-03B en akustisk uppgraderingsbana som inte kräver något fotavtryck eller layoutmodifiering - endast ytterligare z-axelavstånd.
MEIDI tillverkar 5V Electromagnetic Buzzer PCB Mount på dedikerade genomgående monteringslinjer med 100 % automatiserad elektrisk testning och akustisk verifiering. Varje produktionsbatch genomgår:
Verifiering av akustisk konsistens — 100 % SPL-test vid märkspänning; provsats 89,6–93,2 dB med 1,7 dB total spridning
Frekvensstabilitetskontroll — statistisk provtagning vid 2700 Hz ±11 %; sampelområde 2690–2721 Hz
Validering av strömdrag — ≤30 mA maximalt; provmedelvärde 22,9 mA med 3,3 mA spridning
Livslängd vid hög temperatur — 1 000 timmar vid +70 ℃ med kontinuerlig SPL-övervakning
Termisk chockcykel — 5 cykler mellan -30 ℃ och +80 ℃ med 30 minuters uppehåll per extrem
Lödbarhet enligt J-STD-002 — kategori 3, 260 ℃ vätvåg
Tillgängliga certifieringar: RoHS, REACH, UL94 V-0 (husmaterial). IEC 60950-1 efterlevnadsrapporter tillgängliga på begäran för volymanskaffning.
F1: Hur jämför HMB1275-03B med HMB1206-03 i samma applikation?
HMB1275-03B är den direkta akustiska uppgraderingen till HMB1206-03. Båda delar identiska elektriska parametrar (3 V, 2–5 V område, ≤30 mA, 2700 Hz) och 12,0 mm diameter fotavtryck. Kavitetshöjden på 7,5 mm ger 1,1 dB högre medel-SPL (91,5 dB mot 90,4 dB) vid marginellt lägre strömförbrukning (22,9 mA mot 23,1 mA). Valet beror på z-axelavståndet: om 7,5 mm får plats i höljet ger HMB1275-03B överlägsen akustisk effektivitet utan fotavtryck eller omdesign av kretsar.
F2: Är höjden 7,5 mm kompatibel med vanliga 12 mm summerkapslingar?
Ja. Diametern på 12,0 mm matchar industristandardiserade frontpanelsutskärningar och PCB-layouter för 12 mm genomgående summer. Höjden på 7,5 mm ligger inom utrymmet för de flesta skåp som är designade för 9–12 mm summer. För applikationer med begränsad höjd (≤7,0 mm) bör HMB1206-03 (6,5 mm) utvärderas istället.
F3: Vilken är den rekommenderade driftspänningen för kontinuerlig industriell användning?
För optimal akustisk stabilitet och spolens livslängd, arbeta vid eller nära märkvärdet 3 V. Medan 2--5 V-intervallet säkerställer funktionell drift över batteriurladdningskurvor och regulatortolerans, ökar kontinuerlig drift vid den övre gränsen på 5 V spolens termiska spänning. För applikationer med kontinuerliga toner dygnet runt, bör den termiska hanteringen av kapslingen utvärderas för att förhindra värmeackumulering runt summern.
F4: Vilken SPL kan förväntas vid faktisk implementering?
Databladet garanterar minsta ljudtryck ≥85 dB vid 3 VDC och 10 cm i fritt fält. Provsatsmätningar bekräftar uteffekt upp till 93,2 dB under standardtestförhållanden, vilket ger en designmarginal över specifikationens minimum. Faktisk SPL i systemet beror på monteringsriktning, akustisk belastning av kapslingen, spänningsstabilitet och eventuella skyddsgaller eller dammskydd. För applikationsspecifik SPL-uppskattning, kontakta fabrikens applikationstekniker med dina kapslingsdetaljer.
F5: Är anpassade konfigurationer tillgängliga för OEM-volymbeställningar?
Kontakta MEIDI Industrial Sales för att diskutera anpassade krav inklusive alternativa kavitetsgeometrier, ledningsformningskonfigurationer, modifieringar av stiftdelning och färgkodning av huset. Minsta orderkvantiteter och ledtider varierar beroende på modifieringskomplexitet; skicka in en OEM-konfigurationsbegäran för offert och genomförbarhetsbedömning.
Kontakta MEIDI Industrial Sales för volympriser, anpassade hålrumskonfigurationer, SPL-karakteriseringsrapporter eller integration i din kapslingsdesign. Tekniska prover tillgängliga för akustisk utvärdering i din målmiljö.
MEIDI applikationsteknik svarar vanligtvis på tekniska förfrågningar inom en arbetsdag med anteckningar om drivrutiner, riktlinjer för kapslingsintegration och volympriser.
