9 mm × 4,5 mm ytmonteringspaket
2700Hz resonansfrekvens med extern fyrkantsvågdrift
16Ω spoleimpedans
Min. 85dB ljudtryck vid körning vid 3Vo-p, 2700Hz, 50 % arbetscykel
2-4Vo-p arbetsområde
Svart Noryl hölje

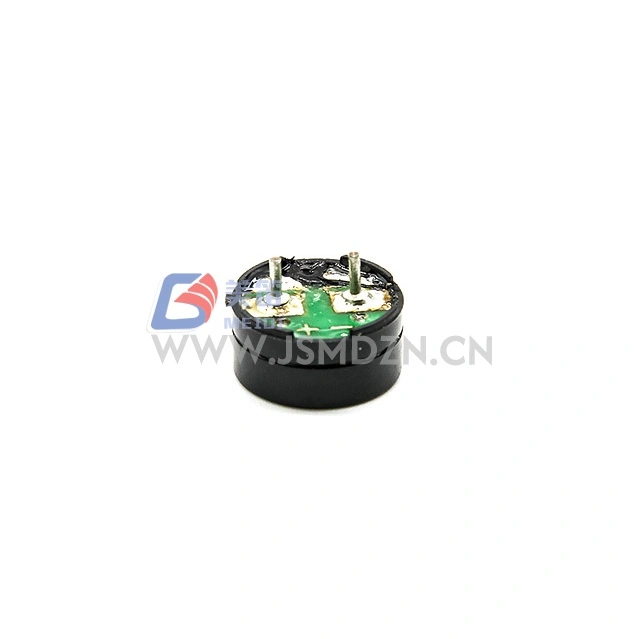

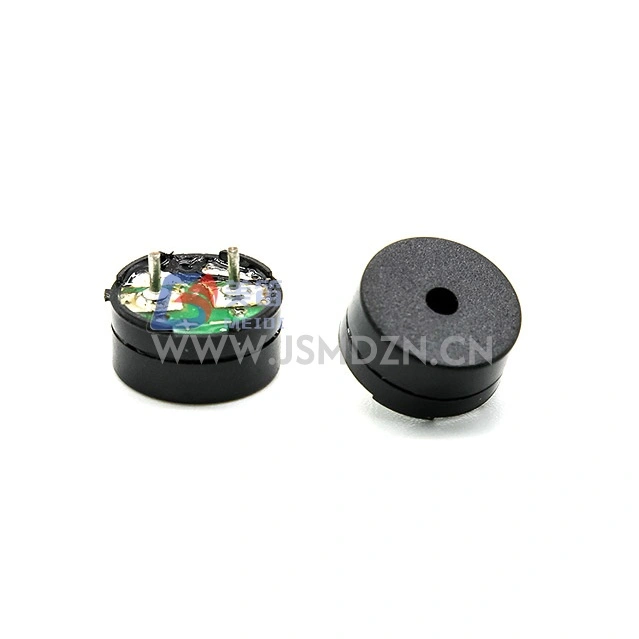

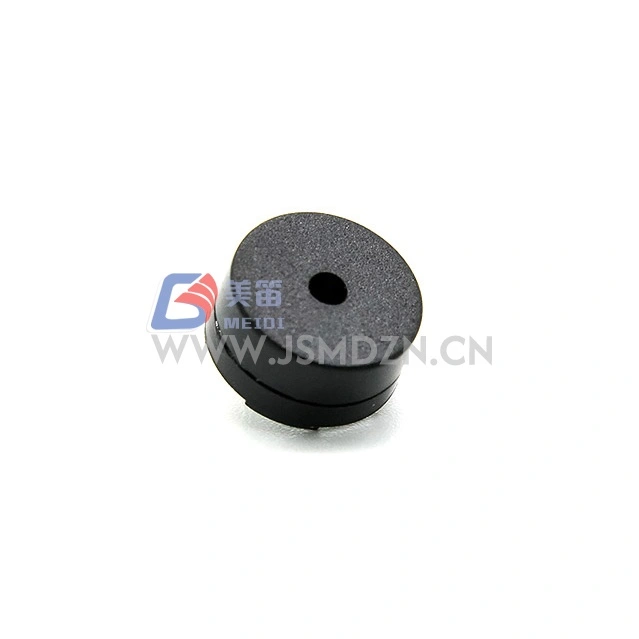

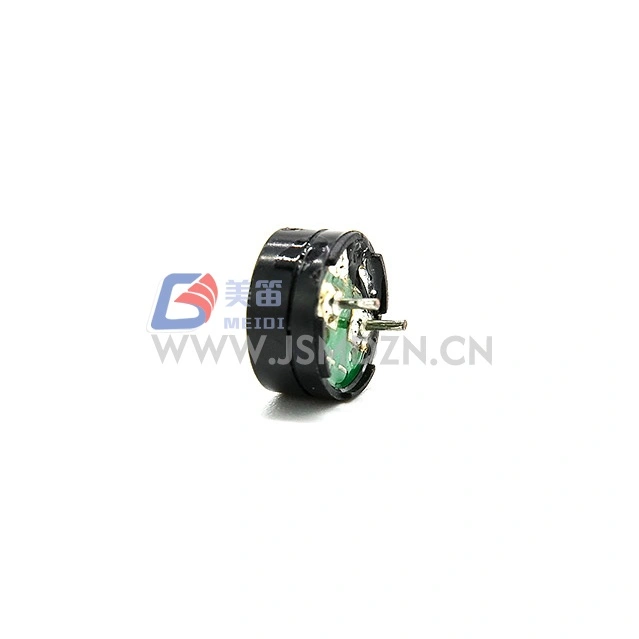

MEIDI HN-9045F 9x4,5 mm SMD elektromagnetisk passiv summer är en ytmonterad elektromagnetisk passiv summer i ett 9 mm × 4,5 mm paket, med en 4,5 mm höjdprofil inom kategorin 9 mm SMD summer. 2700Hz resonansfrekvensen ger tongenerering för larm-, varnings- och aviseringsfunktioner i elektronisk utrustning.
Med en märkspänning på 3Vo-p och 2-4Vo-p driftspann är HN-9045F designad för lågspänningstillämpningar. 16Ω spolresistansen gränssnitt med drivsteg som är vanliga i inbäddade konstruktioner. Det svarta Noryl-höljet tillhandahåller höljesmaterialet för ytmonterade monteringsmiljöer.
HN-9045F upptar ett liknande PCB-fotavtryck som andra 9 mm-klass SMD-summerare samtidigt som den erbjuder en höjdprofil på 4,5 mm. Kontakta MEIDI för mekaniska prover för att verifiera spelet i din montering.

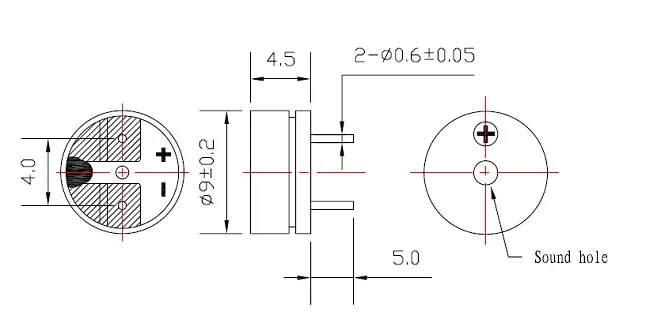

4,5 mm höjdprofil --- 9 mm × 4,5 mm ytmonteringspaket
3V elektrisk design --- 3Vo-p klassificering med 2-4Vo-p räckvidd
16Ω spoleimpedans --- spole med låg resistans
2700Hz resonansfrekvens --- extern fyrkantvågsexcitering vid nominell frekvens ger akustisk utsignal; DC-spänning kommer inte att generera ljud
Min. 85dB SPL --- nominellt ljudtryck under 3Vo-p, 2700Hz, 50 % duty cycle drivförhållanden
Norylhusmaterial --- svart termoplasthus
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | — |
| Märkspänning | 3Vo-s | Resonansfrekvensreferens |
| Driftspänning | 2–4Vo-s | Körsignaltopp |
| Märkström | Max. 80mA | Vid 2700Hz, 50 % drift, 3Vo-p fyrkantvåg |
| Ljudtrycksnivå | Min. 85dB | Vid 2700Hz, 50 % drift, 3Vo-p |
| Spolemotstånd | 16 ± 3Ω | — |
| Resonansfrekvens | 2700Hz | Vid märkspänning |
| Driftstemperatur | -20℃ ~ +70℃ | — |
| Förvaringstemperatur | -30℃ ~ +80℃ | — |
| Nettovikt | Ca. 1,4 g | — |
| Material för hölje | Svart Noryl | — |
| Miljöskydd | Ja | — |
Produkttestförhållanden: Temperatur 5~35℃, Luftfuktighet 45%~85% R.H., Tryck 860~1060hPa
Standardtestförhållanden: Temperatur 25±3℃, Luftfuktighet 60±10% R.H., Tryck 860~1060hPa
Moderkort för stationära datorer och kringutrustningskort för POST-pipkoder och termiska larmtoner
Spelkontroller och konsoltillbehör för spelaraviseringar och timervarningsljud
Vitvaror kontrollmoduler för slutförande av cykel och hörbar återkoppling av feltillstånd
Tillträdeskontroll och tidsbevakningsterminaler för kortläsningsbekräftelse och dörrstatuslarm
Laboratorieinstrumentering och analysutrustning för processslutförande och feltillståndsindikation
Ljudmixer och professionell ljudutrustning för mute status och klippvarningsindikatorer
Efter något av följande tester ska produkten uppfylla acceptanskriterier: inga defekter eller försämring av utseende och elektriska egenskaper (förutom SPL); SPL får inte minska med mer än 10dB från den lägsta SPL som anges i databladet.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -40 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%–95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning, alla 6 ytor och 3 kanter, fall från 1,2 meters höjd på tjock träskiva |
| Vibrationstest | 1000 次/分, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka produktens elektriska prestanda.
1. Hur påverkar höjden på 4,5 mm på HN-9045F den akustiska prestandan jämfört med SMD-summerare med lägre profil?
4,5 mm höjden är den fysiska dimensionen för detta paket. Akustisk prestanda bestäms i första hand av drivförhållandena vid resonans. Verifiera den faktiska akustiska effekten i din specifika kapsling under prototyputvärdering.
2. Vilken betydelse har 2700Hz resonansfrekvensen?
2700Hz resonansfrekvensen är den specificerade frekvensen för maximal SPL-utgång. För maximal SPL, kör summern vid dess specificerade resonansfrekvens med en 50 % arbetscykel fyrkantsvåg.
3. Behövs ett strömbegränsande motstånd vid körning från reglerad matning?
Vid 3Vo-p drar 16Ω-spolen ungefär 80mA. Kontrollera att ditt förarsteg kan upprätthålla denna ström utan att överskrida termiska eller strömvärden. Om du använder en mikrokontroller GPIO med strömbegränsning, kontrollera att porten kan leverera den nödvändiga enhetsnivån eller använd en extern transistorbuffert.
4. Vilken drivsignal krävs för HN-9045F?
HN-9045F är en passiv elektromagnetisk summer och kräver en extern fyrkantsvågsignal vid resonansfrekvensen (2700Hz) med 50 % arbetscykel. DC-spänning kommer inte att generera ljud.
För tekniska datablad, återflödeslödningsprofiler, anteckningar om drivkretsapplikationer eller OEM-konfigurationsdiskussioner, kontakta MEIDI Applications Engineering.
