Inbyggd 12VDC-drift med 3–24V överlevnadsområde – spänner över bil-, industri- och batteribackuparkitekturer utan spänningsomvandling
Inbyggd oscillatorkrets — fast 3500 Hz-ton vid DC-applikation; noll MCU PWM-resurser eller externa enhetskomponenter krävs
Exceptionell akustisk effektivitet — provsatsen mäter 91–94 dB, 6–9 dB över ≥85 dB specifikationströskeln
Ultralågt strömdrag på 4 mA vid 12V — 96 % lägre effektbelastning än elektromagnetiska aktiva alternativ med jämförbar effekt

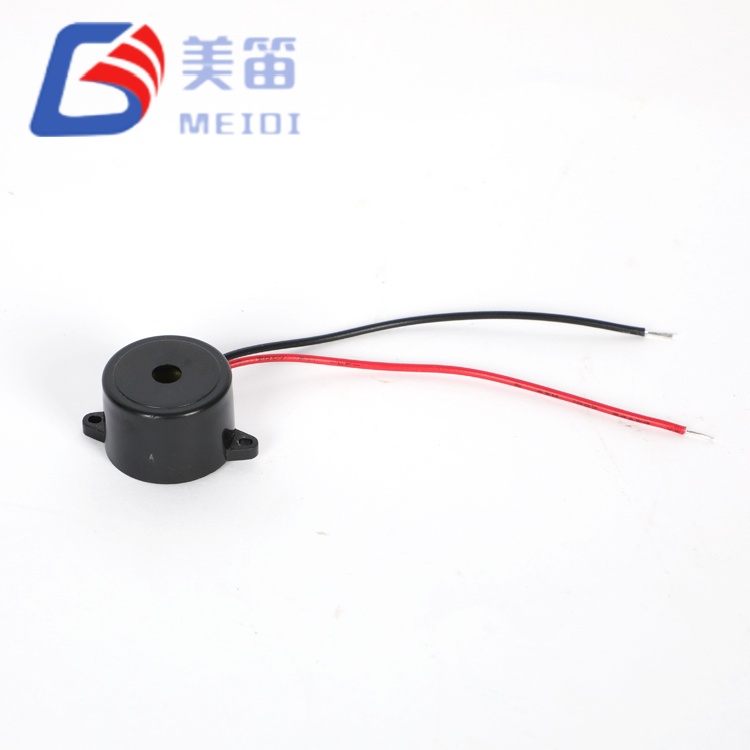

23 mm diameter piezoelektriskt membran med trådledning och monteringsöron — flexibel installation för panelmontering och chassiapplikationer
Svart ABS-hus med 260 ℃ våglödning och 350 ℃ manuell omarbetningstolerans
Självständig oscillation — integrerad drivkrets producerar 3500 Hz-toner vid DC-applikation; ingen PWM-generering, transistorbuffertar eller tidskomponenter krävs
3–24V ultrabrett överlevnadsområde — arbetar med nominellt 12V; tolererar kallvevsnedsättning i fordon (ned till 3V) och 24V industribussöverspänning utan extern reglering
Sub-4 mA strömförbrukning — vid 12VDC, 3500 Hz; möjliggör direkt logiknivåväxling och försumbar batteriförbrukning i standby-larmapplikationer
23 mm piezoelement med ledningsavslutning - flexibla ledningstrådar och monteringsöron möjliggör panelmontering, chassimontering och PCB-angränsande installationer
Noll EMI-emission — inget magnetfält eller induktivt omkopplingsbrus; kompatibel med känslig RF-utrustning, medicinsk utrustning och mätutrustning
Reparationstolerant ABS-hus — klassad för 260 ℃ våglödning och 350 ℃ manuell omarbetning; trådledning med monteringsöron ger flexibel installation för panelmonterade, chassimonterade och genomgående PCB-applikationer
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektrisk aktiv summer | — |
| Märkspänning | 12 VDC | Vid 25 ℃ |
| Driftspänning | 3 – 24 VDC | Kontinuerlig |

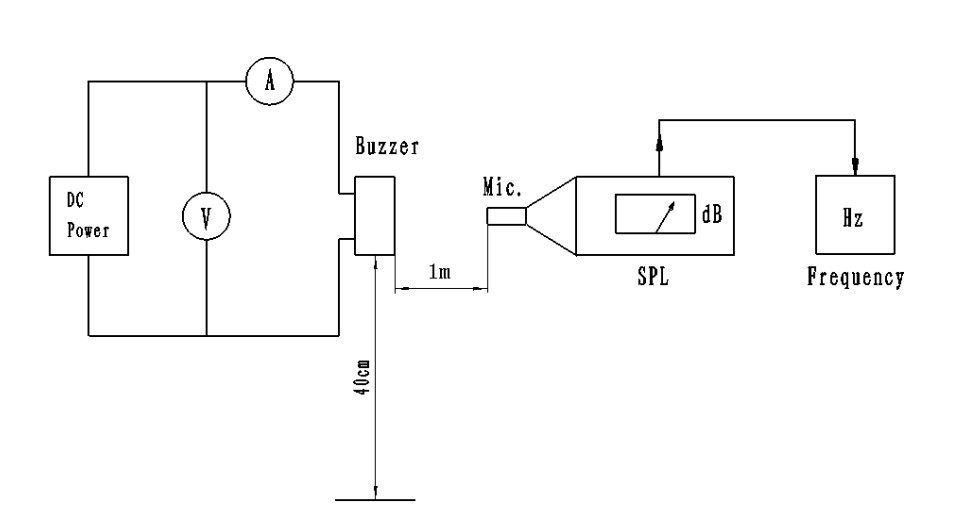

| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 12VDC, 3500 Hz, fritt fält |
| Exempel på SPL-intervall | 91 – 94 dB | 10-enhetssats, 12Vp-p, 10 cm |
| Resonansfrekvens | 3500 ± 500 Hz | Inbyggd oscillator |
| Driftström | ≤ 4 mA | Vid 12VDC, 3500 Hz |
| Kapacitans | 12 ± 40 % nF | Vid 1 kHz, 25 ℃ |
| Driftstemperatur | -20 ℃ ~ +75 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +85 ℃ | Icke-fungerande |
| Mått (Dia × H) | 23 × 10 mm | Kropp exklusive ledningar |
| Vikt | 4 g | Typisk |
| Material för hölje | Svart ABS | — |
| Monteringstyp | Trådkabel med monteringsöron | Panel- eller chassifäste |
| Lödning (våg) | 260 ± 5 ℃, 4–6 s | 2–3 pass max |
| Lödning (manuell) | 350 ± 10 ℃, 2–5 s | 2–3 pass max |
•Ljudtryck: 91 – 94 dB (medelvärde 92,8 dB)
•Ström: 3,87 – 4,00 mA (medelvärde 3,95 mA)
•Frekvens: 3486 – 3600 Hz (alla inom ±500 Hz tolerans)
•Diameter: 22,88 – 23,05 mm
•Höjd: 9,89 – 10,01 mm
Industriella PLC- och HMI-larmmoduler — felindikering, avslutad cykel och hörbar återkoppling av nödstopp på 12V/24V styrbussar; noll EMI bevarar den analoga sensorns noggrannhet
12V-tillbehörssystem för bilar — säkerhetsbältesvarningar, varningar om dörren på glänt och nyckel-i-tändning. 3V kallvevsöverlevnad säkerställer tillförlitlig aktivering under motorstart
UPS-enheter (Uninterruptible Power Supply) — batterilägesaktivering, överbelastningsvarningar och underhållsvarningar; 4 mA dra bevarar reservbatteriets kapacitet
Solcellsladdningsregulatorer och växelriktare — array-feltoner, varningar om batterifrånkoppling och laddningsaviseringar i 12V/24V off-grid installationer
Jordbruks- och anläggningsmaskiner — larm för förarnärvaro och hydrauliska felindikatorer; Driftgränsen på 75 ℃ rymmer närhet till motorrummet
Medicinsk utrustning och laboratorieutrustning — avslutad steriliseringscykel, kalibreringstidsgräns och varningar om feltillstånd; piezoelektrisk konstruktion eliminerar magnetisk störning med känslig instrumentering
| Designkrav | HND-2310E fördel |
| Eliminera drivkretsens komplexitet | Inbyggd oscillator; applicera DC-spänning, ta emot 3500 Hz-toner — inga MCU-stift, inga transistorer, inga induktorer |
| Minimera strömförbrukningen i batteristödda system | ≤4 mA vid 12V kontra 20–50 mA typiskt för elektromagnetiska aktiva summer; utökar standby-autonomi med 5–12× |
| Arbeta över miljöer med variabel spänning | 3–24V-intervallet spänner Li-ion encell till 24V industribuss utan buck-omvandlare eller seriemotstånd |
| Minska elektromagnetiska störningar | Noll magnetisk emission; ingen risk för koppling till EKG, EEG, RF-mottagare eller precisionsmätkretsar |
| Överlev hårda termiska och lödningsprofiler | 350 ℃ manuell omarbetningstolerans; wire-lead med monteringsöron tål vibrationer och termisk cykling |
| Uppnå verifierad akustisk takhöjd | Provsatsen mäter 91–94 dB, vilket ger 6–9 dB marginal över specifikationen för åldrande och höljesdämpning |
| Flexibel mekanisk installation | Trådkabel med monteringsöron ger flexibel installation för panelmonterade, chassimonterade och genomgående PCB-applikationer |
1. Kräver 2310E Active Piezoelectric Active Buzzer en extern oscillator eller mikrokontrollerdrivsignal?
Nej. HND-2310E är en helt fristående aktiv summer. En intern oscillatorkrets genererar drivsignalen på 3500 Hz vid applicering av likspänning inom området 3–24V. Ingen PWM-utgång, fyrkantsvågsgenerator eller tidskomponenter krävs. Anslut helt enkelt den positiva ledningen till din spänningskälla och den negativa ledningen till jord (eller omkopplingstransistor) för att producera hörbar utsignal.
2. Hur påverkar driftområdet 3–24V ljudtryck och ström över olika spänningar?
Ljudtrycket ökar ungefär linjärt med spänningen från 3V till 12V och når märkvärdet ≥85 dB vid 12V. Under 6V kan uteffekten vara marginell för bullriga miljöer; över 12V fortsätter SPL att öka måttligt men strömförbrukningen förblir under 4 mA på grund av den piezoelektriska kapacitiva belastningen. Vid 24V begränsar den interna oscillatorströmmen för att skydda frekvensomriktarens IC; SPL är cirka 3–4 dB över 12V-klassificeringen. För konsekvent prestanda rekommenderar MEIDI 9–15V driftområde.
3. Kan jag använda HND-2310E i ett 24V industrisystem utan ytterligare komponenter?
Ja, direkt. Maximalt 24V är en kontinuerlig driftklassificering, inte bara en överlevnadsgräns. Vid 24VDC förblir strömförbrukningen ≤4 mA och den interna oscillatorn bibehåller 3500 Hz uteffekt. Inget seriemotstånd, zenerklämma eller regulator krävs. Detta skiljer HND-2310E från elektromagnetiska aktiva summer som vanligtvis kräver att spänningen faller över deras 12V eller 16V maximum.
4. Vad är den praktiska akustiska livslängden vid kontinuerlig 12V-drift vid 75 ℃?
Förväntat minst 5 000 timmar vid 12V och +75 ℃ omgivning. Den primära slitmekanismen är piezoelektrisk keramisk depolarisering under ihållande DC-förspänning och termisk stress. För intermittent drift (t.ex. 2-sekunderslarm var 60:e sekund) förlängs livslängden proportionellt över 50 000 timmar. För kontinuerliga larmapplikationer i högtemperaturmiljöer rekommenderar MEIDI att implementera en 50 % arbetscykel (1 sekund på, 1 sekund av) för att bevara keramisk polarisering och förlänga livslängden över 15 000 timmar.
5. Vilka monteringsalternativ ger kabeln med monteringsöron?
HND-2310E har flexibla ledningstrådar (vanligtvis 80–100 mm) med monteringsöron integrerade i ABS-höljet. Denna konfiguration stöder:
Panelmontering — fäst med M2.5- eller M3-skruvar genom monteringsöronen för frontpanelens larmindikatorer
Chassimontering — fäst på metallramar eller konsoler i fordons- och maskintillämpningar
PCB-intilliggande installation - dra ledningar genom chassiöppningar till PCB-terminalblock eller kontaktstycken, vilket eliminerar direkt PCB-lödspänning
Fritt hängande — ledningar med anslutningsterminaler för modulärt utbyte i servicebar utrustning
Monteringsöronen ger mekanisk dragavlastning oberoende av de elektriska anslutningarna, vilket minskar vibrationsinducerad trötthet jämfört med genomgående stiftfästen.
För tekniska datablad, 12V/24V systemintegreringsanteckningar, korsreferensverifiering mot äldre elektromagnetiska summer eller OEM-konfigurationsdiskussion, skicka in dina krav. MEIDI applikationsteknik svarar vanligtvis inom en arbetsdag med oscillatorkarakteriseringsdata, matriser för drivkretskompatibilitet och volymprissättning.
