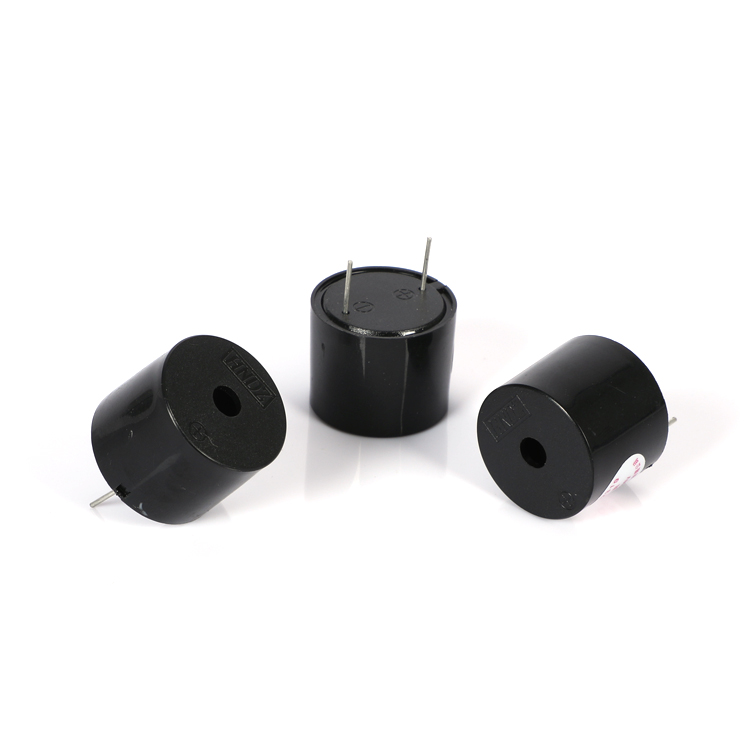

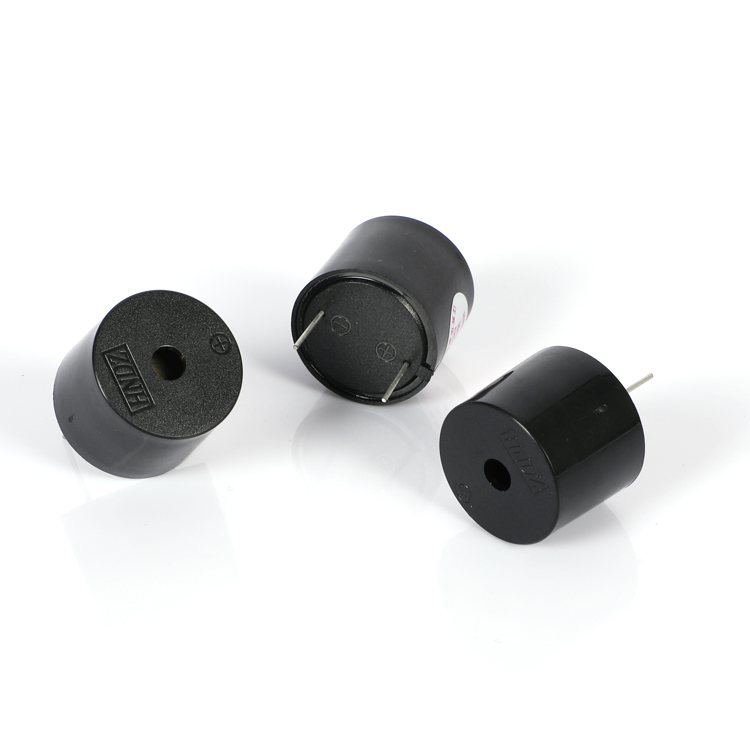

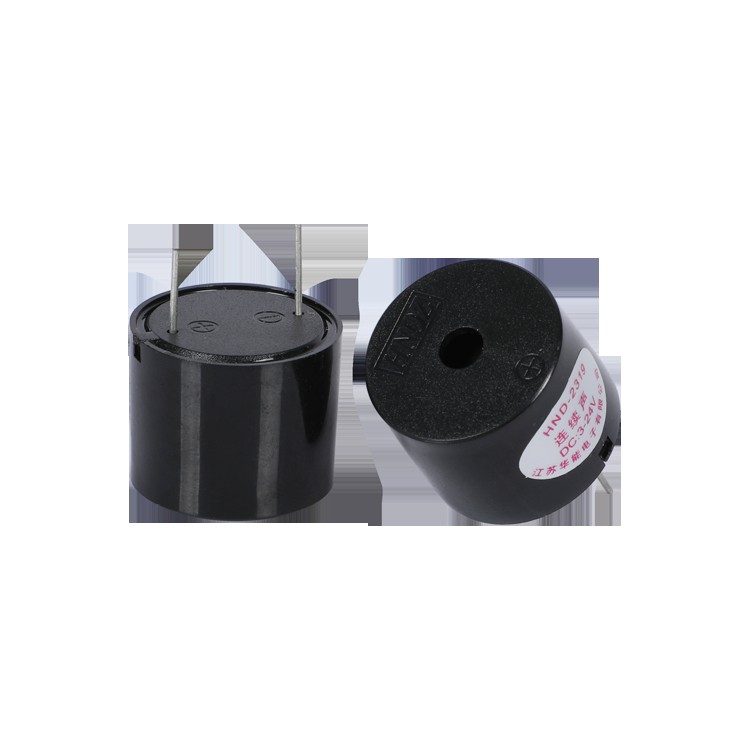

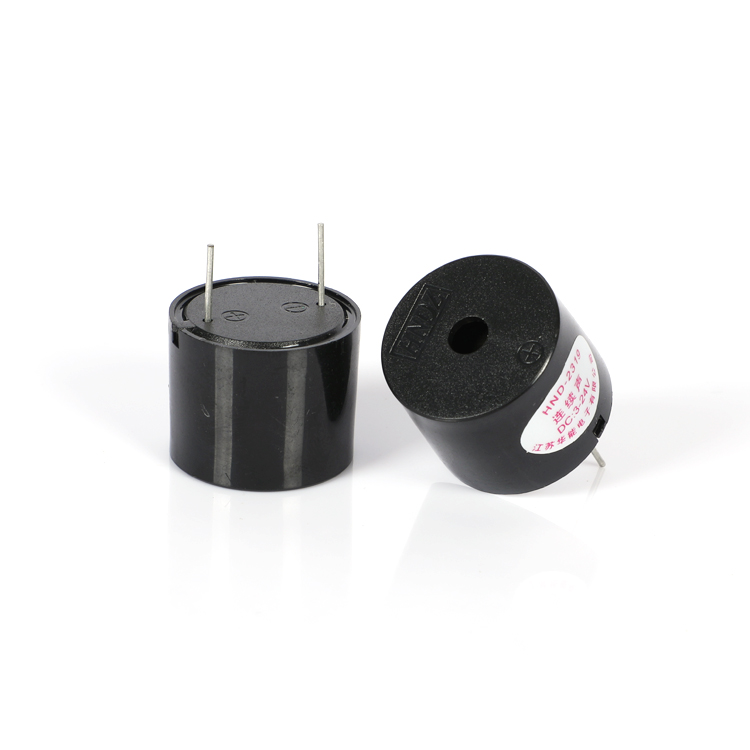

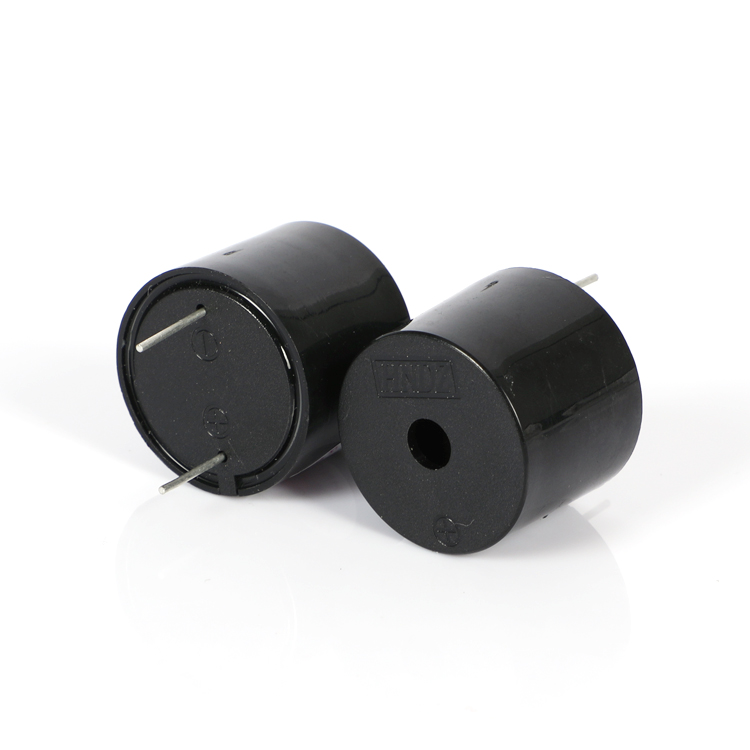

HND-2319 är en aktiv piezoelektrisk summer med en diameter på 23 mm med en integrerad drivkrets, inrymd i en svart ABS-kropp. 2319 Active Piezoelectric Buzzer fungerar över ett 3V till 24V DC-matningsområde och producerar en nominell 3700Hz ton vid nominell 12VDC. Det högre 19 mm höljet, jämfört med 16 mm varianter i samma diameterklass, ger en förstorad akustisk kammare som bidrar till en distinkt tonal karaktär. Strömförbrukningen är specificerad till ≤10mA enligt standarden 12Vp‑p, 3700Hz testvillkor. Med en vikt på 5 g och ett identiskt fotavtryck genom hålet till HND-2316-serien är denna summer ett praktiskt val för konstruktioner som kräver en högre larmfrekvens utan att ändra PCB-layouten.
Inbyggd oscillationskrets — DC-spänning genererar direkt en 3700Hz-ton
12 VDC klassad, 3–24 VDC driftområde
≥90 dB ljudutgång vid 10 cm under 12 Vp‑p, 3700 Hz fyrkantvåg
Strömförbrukning ≤10 mA vid märkfrekvens och spänning
Φ23×19 mm svart ABS-hus, genomgående hålmontering, 5 g
H2319 Active Piezoelectric Buzzer är inställd på en resonansfrekvens på 3700±500Hz. Detta placerar sin produktion i ett högre hörbart band än 3000Hz HND-2316, vilket gör den mer lämpad för miljöer där en skarpare, mer genomträngande varning är att föredra – som öppen planlösning industrigolv eller medicinska stationer med konkurrerande bakgrundsljud. ±500Hz toleransband tillåter normal produktion variation samtidigt som tonen behålls inom ett konsekvent perceptuellt område.
Hushöjden på 19 mm skapar en större inre kavitetsvolym än 16 mm variant. I piezoelektrisk summerdesign påverkar kavitetsvolymen Helmholtz resonans hos den inneslutna luftmassan och kan påverka både ljudtrycksnivån och frekvensformning. Medan HND-2319 och HND-2316 delar samma 23 mm diafragmadiametern, den extra interna volymen i HND-2319 förskjuter akustiska impedansegenskaper, vilket bidrar till dess distinkta tonala utsignal.
Båda modellerna delar identiskt stiftavstånd och PCB-fotavtryck, vilket tillåter designers att utvärdera olika frekvenser utan tavlor. Massan på 5 g är hanterbar för standard genomgående lödfogar under normal drift vibrationsnivåer.
| Parameter | Värde | Testvillkor / Notes |
| Produkttyp | Piezoelektrisk aktiv summer | — |
| Märkspänning | 12 VDC | — |
| Driftspänning | 3–24 VDC | — |
| Resonansfrekvens | 3700 ± 500 Hz | — |
| Ljudutgång vid 10 cm | ≥90 dB | 3700 Hz fyrkantvåg, 12 Vp-p |
| Aktuell förbrukning | ≤10 mA | 3700 Hz fyrkantvåg, 12 Vp‑p; testrapporthuvudet kan visa ett annat referensvärde — se Testrapportsammanfattning |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +85 ℃ | Icke-fungerande |
| Mått (Dia × H) | Φ23 ± 0,5 × 19 ± 0,3 mm | Endast kropp; rittolerans ±0,5 mm om inget annat anges |
| Vikt | 5 g | — |
| Material för hölje | Svart ABS | — |
| Kapacitans | 12 ± 40 % nF | Referensvärde per specifikationshuvud; inte verifierad per prov |
| Monteringstyp | Genomgående hål | Våg / manuell lödning |
Statusindikatorer för industrimaskiner där en 3700Hz-varning skär genom lågfrekvent bakgrundsljud
Medicinsk övervakningsutrustning som kräver ett distinkt ljudlarm separat från 3000Hz enhetstoner
Säkerhetslarmpaneler och passersystem med genomgående PCB-montage
Varningar på instrumentbrädan för fordon (öppna dörrklockor, strålkastarpåminnelser) med 12V DC-matning
Avbrottsfri strömförsörjning och kraftdistributionsenheter som arbetar på 12–24V DC-buss
Konsumentapparater och varuautomater som drar nytta av en högre återkopplingston

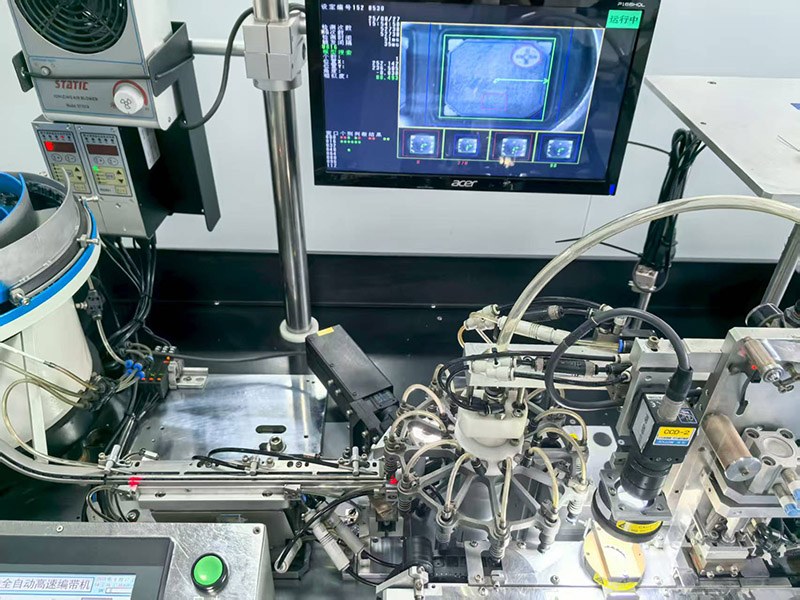

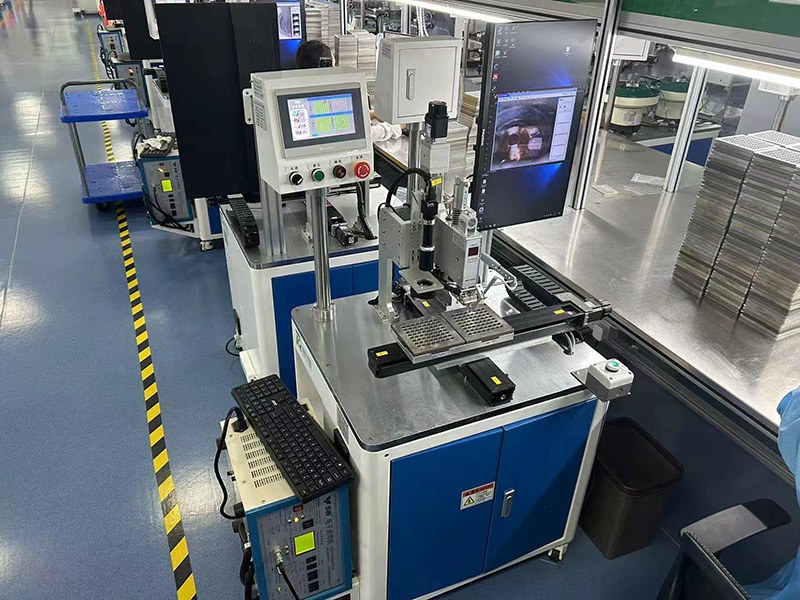

2319 Active Piezoelectric Buzzer monteras i MEIDI:s Jiangsu produktionsanläggning, där tillverkningen flödet inkluderar formsprutning av ABS-hus, piezomembranbindning, PCB-montage med drivkretsen och slutlig ultraljudssvetsning eller mekanisk fastsättning av kapslingen. Automatiserade teststationer mäter sedan ljudtrycksnivå, resonansfrekvens och ström förbrukning för varje enhet under det specificerade 12Vp‑p, 3700Hz tillståndet.

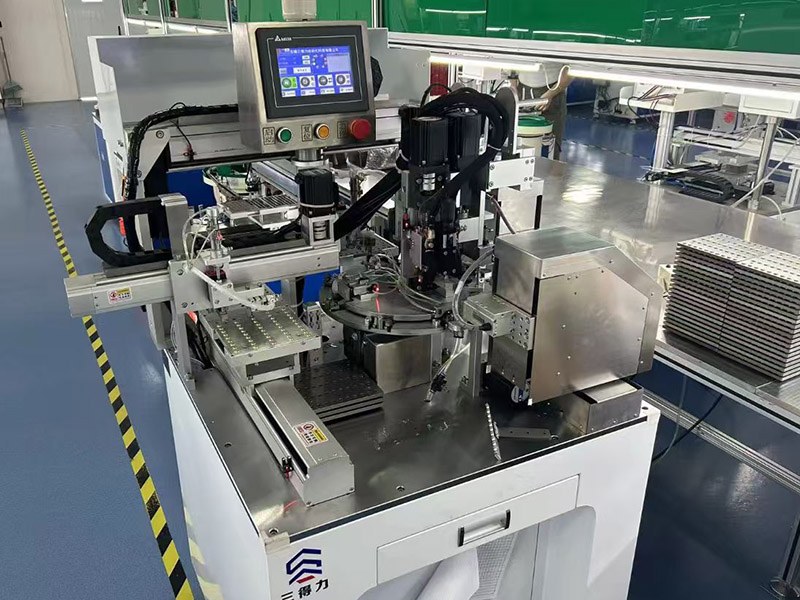

Varje produktionssats provtas för en tillförlitlighetssekvens med sju artiklar: fuktexponering, lagring vid hög temperatur, lagring vid låg temperatur, termisk cykling, falltestning, vibration uthållighet och lödvärmebeständighet. Testparametrarna är anpassade till HND-2319 3700Hz frekvens och 19mm höljespecifikation. Dessa tester är en del av MEIDI:s ISO9001 kvalitetssystem och är utformade för att verifiera prestandastabilitet under miljön påfrestningar som vanligtvis uppstår vid frakt, lagring och slutanvändning.
En testrapport med tio exempel för modell HND-2319 finns tillgänglig. Testet genomfördes med en 12Vp‑p fyrkantvåg vid 3700Hz. Uppmätta SPL-värden sträcker sig från 99dB till 105dB, allt överstiger minimum ≥90dB. Strömavläsningar sträcker sig från 5,00mA till 5,33mA, vilket är under ≤10mA-specifikationen i parametertabellen. Frekvensmätningar ligger mellan 3620Hz och 3780Hz, inom 3700±500Hz fönster. Dimensionskontroller bekräftar överensstämmelse med Φ23×19mm designtoleranser.
Obs: Testrapportens rubrik refererar till en strömgräns på ≤15mA, vilket skiljer sig från värdet ≤10mA som anges i produktparametertabellen. För det rätta aktuell specifikation som gäller för din beställning, kontakta MEIDI med din krav. Exempeldata illustrerar typisk fördelning och gör det inte utgör ett garanterat prestandaintervall.
| Prov | SPL (dB) | Ström (mA) | Frekvens (Hz) | Diameter (mm) | Höjd (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Slutsats: PASS. Utseende, polaritet och bandriktning överensstämmer med specifikationen.
1. Arbeta strikt inom området 3–24 VDC. Spänning utöver detta kan orsaka permanent skada på den interna oscillationskretsen.
2. Denna produkt är inte förseglad. Undvik att vatten, flussmedelsrester eller lim tränger in genom ljudporten, vilket kan ändra frekvensgången och minska utsignalen.
3. Exponering för frätande gaser eller hög luftfuktighet kan försämra piezoelementet och mässingskontakter över tid. Förvara och kör i kontrollerade miljöer.
4. Ljudtrycksnivån beror på matningsspänningen och källans strömkapacitet. Kontrollera att din drivkrets kan leverera tillräckligt med ström under belastning.
5. Håll den främre akustiska porten fri. Hinder, bafflar eller tätt monterade lock kommer att minska SPL och ändra den effektiva frekvensen.
6. Förvara i torkad originalförpackning fram till montering för att förhindra fukt absorption och stiftoxidation.
1. Hur skiljer sig HND-2319 från HND-2316 i MEIDI-serien?
2319 Active Piezoelectric Buzzer är inställd på 3700±500Hz med en höjd på 19 mm, medan HND-2316 arbetar vid 3000±500Hz med en höjd på 16 mm. Båda delar samma 23 mm diameter, 12VDC-klassificering, 3–24VDC drift räckvidd och genomgående fotavtryck. De primära skillnaderna är frekvensen band och vertikalt spel.
2. Vilken betydelse har 3700 Hz resonansfrekvensen?
3700Hz-tonen upptar ett högre hörbart band än 3000Hz, vilket gör den perceptuellt skarpare. Detta kan vara fördelaktigt i bullriga miljöer eller applikationer där flera summer behöver distinkt frekvensseparation. Frekvenssvepdata kan tillhandahållas på begäran.
3. Varför visar testrapporten ström ≤15 mA medan parametertabellen anger ≤10 mA?
Avvikelsen mellan testrapportens rubrik (≤15mA) och produkten parametertabell (≤10mA) är en dokumentationsinkonsekvens. Uppmätt prov värden är konsekvent runt 5mA. Kontakta MEIDI för att bekräfta rätt specifikation för din upphandling.
4. Vilket vertikalt spel krävs för HND-2319?
Kroppshöjden är 19,0±0,3 mm. Ytterligare utrymme bör medges genomgående blyutsprång och lödfiléer. Detaljerad mekanisk ritningar finns tillgängliga från MEIDI.
5. Kan jag byta ut HND-2319 till ett befintligt HND-2316-fotavtryck?
Ja. Stiftavstånd och PCB-hålmönster är identiska. Den enda fysiska förändring är 3 mm ökning i höjd. Verifiera att ditt hölje rymmer den högre profilen före utbyte.
6. Varför använder testrapporten en fyrkantsvåg för en aktiv summer?
HND-2319 är designad för DC-drift med inbyggd oscillation. 12Vp‑p fyrkantvågen är det standardiserade karaktäriseringsvillkoret används i testrapporten. Prestandadata för DC-enheten är tillgänglig separat.
För kompletta datablad, frekvenskarakteriseringskurvor, aktuell specifikation förtydligande, eller PCB fotavtryck ritningar för HND-2319, kontakta MEIDI med dina ansökningsuppgifter. Teknisk support svarar vanligtvis inom en arbetsdag.
