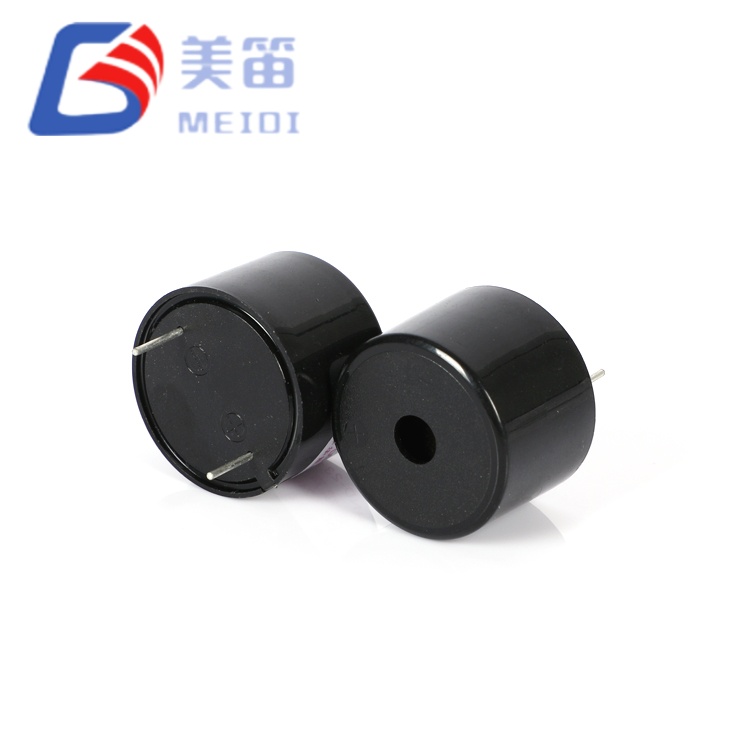

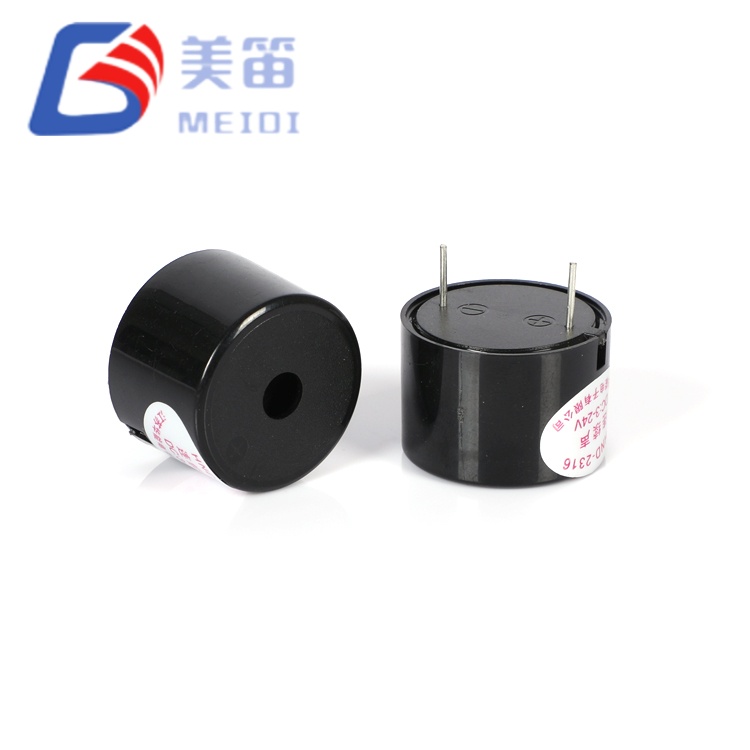

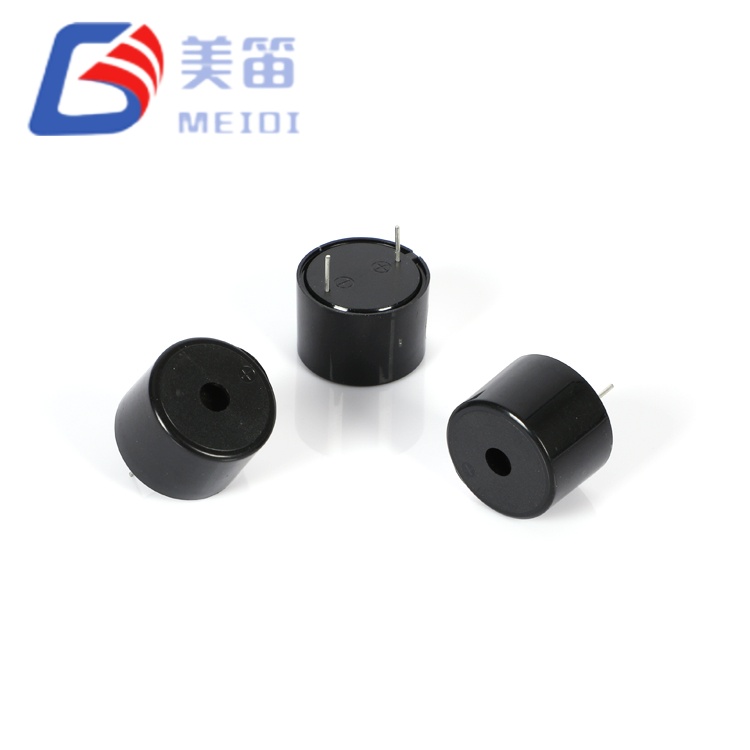

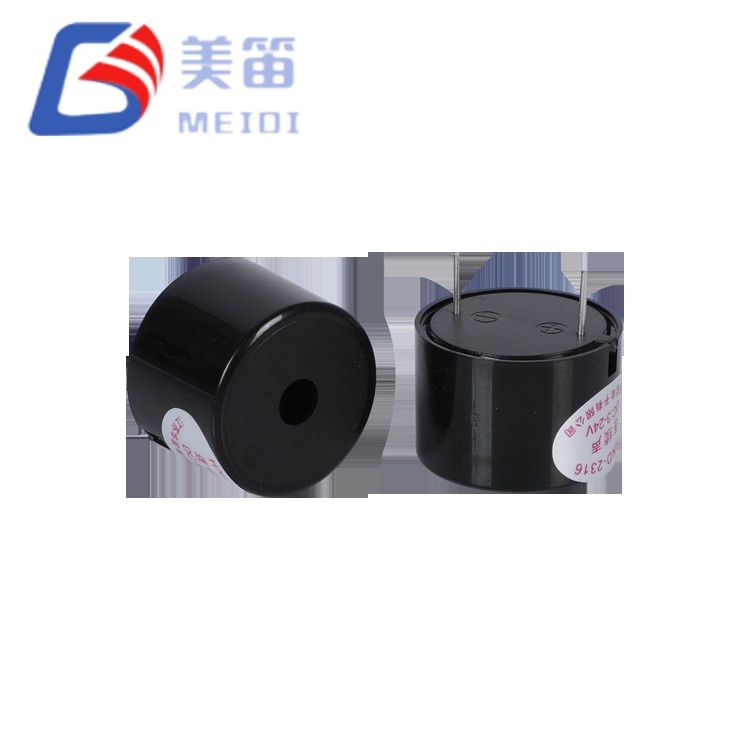

För utrustning som redan tillhandahåller en likströmsskena, erbjuder 2316 Active Piezoelectric Buzzer en fristående ljudvarningslösning som inte kräver någon extern ljuddrivrutin eller signalgenerator. Inuti det svarta ABS-höljet – 23 mm i diameter och 16 mm högt – är ett Φ23 mm piezomembran ihopparat med en inbyggd oscillationskrets. Att applicera valfri spänning mellan 3V och 24V DC producerar omedelbart en ton centrerad på 3000Hz. När den drivs med nominell 12VDC når ljudtrycksnivån minst 90dB på 10cm avstånd, medan strömförbrukningen förblir under 10mA. Enheten väger 5g och installeras genom standardstift med genomgående hål, vilket gör den enkel att integrera i våglödda eller handmonterade skivor.
Inbyggd oscillation — DC-spänning ger direkt 3000Hz-ton
12 VDC klassad, 3–24 VDC driftområde
≥90 dB SPL vid 10 cm, ≤10 mA förbrukning under specificerade testförhållanden
Φ23,0×16,0 mm genomgående hålförpackning, 5g
Kontinuerlig drift från -20℃ till +80℃
Den interna kretsen i 2316 Active Piezoelectric Buzzer är en självoscillerande topologi som exciterar piezoelektriskt diafragma vid dess mekaniska resonans. Designern behöver bara tillhandahålla en DC-spänning inom 3–24V; den inbyggda IC hanterar frekvensgenerering och driv vågformsformning. Detta eliminerar behovet av en extern klockkälla och förenklar PCB-layouten.
Strömförbrukningen är specificerad till ≤10mA när den mäts med en 12Vp‑p fyrkantvåg vid 3000Hz, och det faktiska draget under DC-drift faller vanligtvis under 6mA, som visas i testrapporten. Den breda matningstoleransen rymmer batterispänningsavfall, oreglerade adaptrar och industriella bussfluktuationer utan att påverka tonen stabilitet.
För lödning är både våg (260℃, 4–6s) och manuella (350℃, 2–5s) metoder kompatibel, med maximalt 2–3 termiska cykler. Det rekommenderade avståndet mellan höljet och lödbadet är 2,0 mm.
| Parameter | Värde | Testvillkor / Notes |
| Produkttyp | Piezoelektrisk aktiv summer | — |
| Märkspänning | 12 VDC | — |
| Driftspänning | 3–24 VDC | — |
| Resonansfrekvens | 3000 ± 500 Hz | — |
| Ljudutgång vid 10 cm | ≥90 dB | 3000 Hz fyrkantvåg, 12 Vp-p |
| Aktuell förbrukning | ≤10 mA | 3000 Hz fyrkantvåg, 12 Vp-p; specifikation ≤10mA; testrapporthuvudet kan ange ≤15mA — se testrapport |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +85 ℃ | Icke-fungerande |

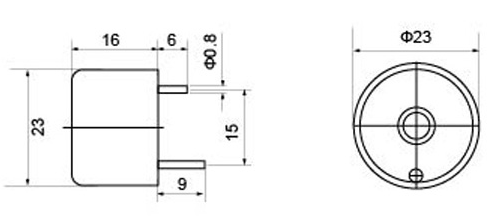

| Mått (Dia × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Endast kropp; rittolerans ±0,5 mm om inget annat anges |
| Vikt | 5 g | — |
| Material för hölje | Svart ABS | — |
| Kapacitans | 12 ± 40 % nF | Referensvärde per specifikationshuvud; inte verifierad per prov |
| Monteringstyp | Genomgående hål | Våg / manuell lödning |
Varje produktionsparti av HND-2316 provtas för följande sju artiklar tillförlitlighetssekvens. Villkoren är en del av MEIDI:s ISO9001 kvalitetsplan och är utformade för att representera de miljöpåfrestningar som uppstår under transport, lagring och drift.
| Testobjekt | Skick | Acceptanskriterier |
| Fuktighet | 50 ± 5 ℃, 90–95 % RF, 48 timmar | Alla specifikationer uppfyllda efter återhämtning |
| Hög temperatur | +80 ± 2 ℃, 48 timmar | Alla specifikationer uppfyllda efter återhämtning |
| Låg temperatur | -30 ± 2 ℃, 48 timmar | Alla specifikationer uppfyllda efter återhämtning |
| Temperatur cykling | -30 ℃ ↔ +80 ℃, 30 min uppehåll, 5 cykler | Alla specifikationer uppfyllda efter återhämtning |
| Släppa | 75 cm till 10 mm lövträ, 3 droppar | Utseende och elektrisk prestanda verifierad |
| Vibration | 10–55 Hz, 1,0 mm enkel amplitud, XYZ-axlar, totalt 0,5 timmar | Ingen mekanisk eller elektrisk nedbrytning |
| Löd värmebeständighet | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm kropp-till-lödavstånd | Dimensioner och prestanda uppfyller specifikationerna |

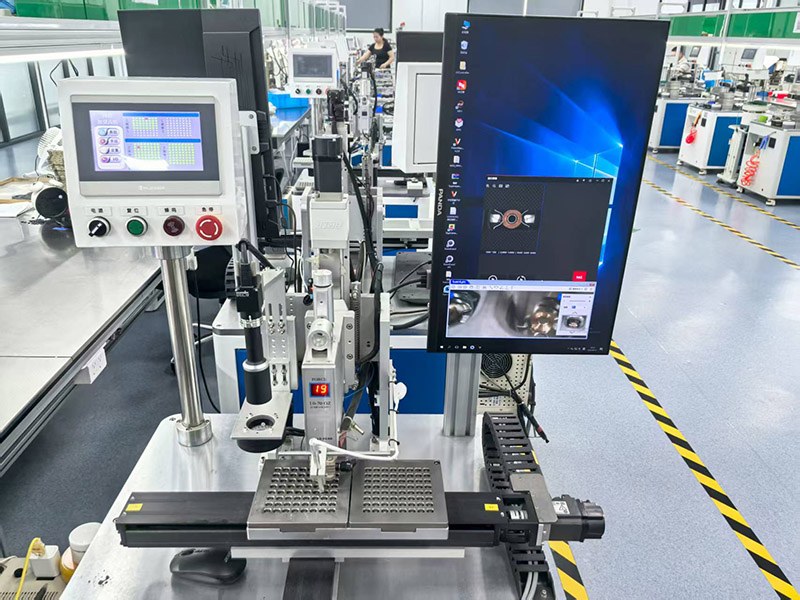

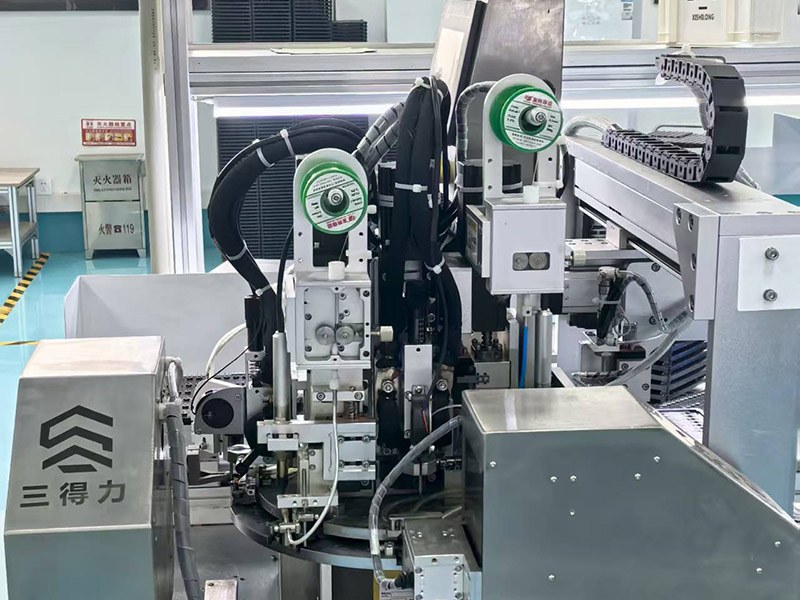

2316 Active Piezoelectric Buzzer är byggd i MEIDI:s produktionsanläggning i Jiangsu, där automatiserade linjer hantera piezoelementbindning, PCB-montage, höljesförslutning och slutlig akustik testning. Varje enhet klarar en end-of-line-kontroll som registrerar SPL, frekvens och ström vid 12Vp‑p, 3000Hz. Uppgifterna loggas för spårbarhet. Kontroller under processen inkluderar verifiering av inkommande material, lödfog inspektion och periodisk tillförlitlighetsprovtagning enligt protokollet beskrivs ovan.
Med över ett decenniums erfarenhet av summeringstillverkning upprätthåller MEIDI en kapacitet som överstiger 50 miljoner enheter per månad över sina produktlinjer, stöds av intern formtillverkning och keramisk bearbetning. Denna vertikala integration hjälper till att säkerställa stabil leverans och konsekvent batchkvalitet för kunder som kräver både prototypkvantiteter och leveranser i stora volymer.
DC-drivna maskinstatuspaneler i fabriker som arbetar på 12V eller 24V buss.
Medicinsk utrustning som patientmonitorer eller infusionspumpar, där en enkel DC-varningston krävs utan ytterligare signalledningar.
Säkerhetslarmknappsatser och åtkomstkontroller med genomgående PCB-enhet.
Bilhyttindikatorer (öppen dörr, varning för säkerhetsbälte) drivs från en 12V batteriskena.
Bärbara testinstrument som körs från en 3,7V Li‑ion-cell, med hjälp av brett spänningsområde för att bibehålla hörbarheten när batteriet laddas ur.

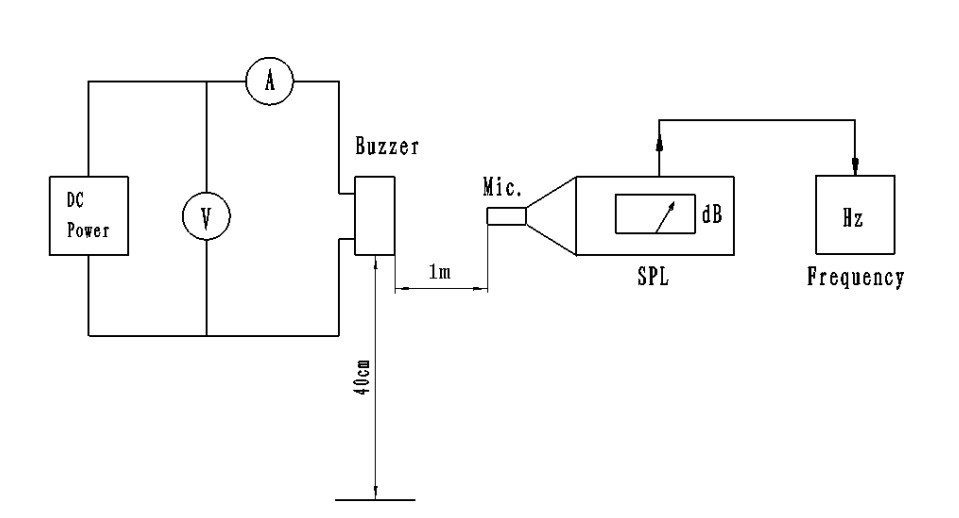

Följande tio-sampelsdata samlades in med en 12Vp-p fyrkantvåg vid 3000Hz. Uppmätta SPL-värden (99–105dB) överskrider minimum ≥90dB. Aktuell avläsningar (5,00–5,33mA) ligger väl inom parametergränsen ≤10mA och även under siffran ≤15mA som ibland refereras till i rapporthuvuden. Frekvens mätningar (3050–3200Hz) faller inom 3000±500Hz-specifikationen. Måtten bekräftas till Φ23×16mm toleranser.
| Prov | SPL (dB) | Ström (mA) | Frekvens (Hz) | Diameter (mm) | Höjd (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Slutsats: PASS. Utseende, polaritet och bandriktning överensstämmer.
1. Applicera endast DC-spänning inom 3–24 V. Transienter eller omvänd polaritet kan skada den interna IC permanent.
2. Huset är inte tätat. Förhindra vätskor, flussrester eller rengöring lösningsmedel kommer in i ljudporten.
3. I miljöer med frätande gaser (t.ex. H₂S, SO₂), hysa summern i ett skyddat fack eller använd endast konform beläggning på terminalerna.
4. Ljudutgången är känslig för matningsspänning. Kontrollera att din elskena kan leverera den ström som krävs, speciellt när flera summer delar samma källa.
5. Blockera inte den akustiska öppningen. Även ett partiellt hinder kan minska SPL med flera decibel och skift frekvensen.
6. Förvara i förslutna påsar med torkmedel fram till montering. Fukt kan oxidera stift och påverkar lödbarheten.
1. Behöver HND-2316 en extern signal för att producera ljud?
Nej. Den inbyggda oscillatorn genererar 3000Hz-tonen så snart som en DC-spänning tillämpas. Det finns inget behov av en mikrokontroller, timer IC eller PWM-signal.
2. Varför använder testrapporten en fyrkantsvåg när summern går på DC?
12Vp‑p fyrkantvågen är en karakteriseringsstandard som används för att verifiera akustik prestanda under kontrollerade elektriska förhållanden. Under DC-matning, den interna kretsen producerar en liknande drivvågform. Kontakta MEIDI för DC-enhet SPL-data.
3. Specifikationen nämner ≤10mA, men det står ibland i testrapportens rubrik ≤15mA. Vilket värde gäller?
Produktparametertabellens ≤10mA är den primära specifikationen. ≤15mA siffran i vissa testrapportrubriker är en dokumentationsinkonsekvens. Faktiskt provmätningar (vanligtvis runt 5mA) bekräftar den nedre gränsen. MEIDI kan tillhandahålla ett specifikationsförtydligande för din beställning.
4. Kan jag använda HND-2316 med en 3,3V mikrokontroller?

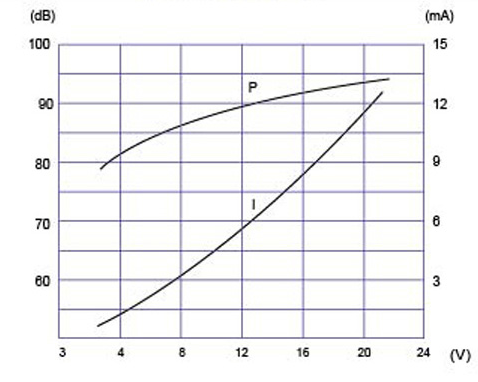

Ja, så länge 3,3V-skenan är inom 3–24V-driftsområdet och kan käll den erforderliga strömmen. SPL kommer att vara lägre än vid 12V; kontakta MEIDI för spänning-vs-SPL karakteriseringskurvor.
5. Vilken lödprofil rekommenderas för våglödning?
Våglödning vid 260±5 ℃ i 4–6 sekunder, med höljet kvar åtminstone 2,0 mm från lödvågen. Upp till 2–3 pass är tillåtna. Manuell lödning kl 350 ℃ i 2–5 sekunder är också acceptabelt.
6. Is the HND‑2316 suitable for outdoor use?
Drifttemperaturområdet stöder milda utomhusförhållanden, men höljet är inte väderbeständigt. Om exponering för regn eller damm är möjlig, placera summern inuti en ventilerad vattentät hölje.
För datablad, karakterisering av DC-enhet, tillförlitlighetsrapporter eller applikation support för HND-2316, kontakta MEIDI med dina krav. Engineering svar är vanligtvis inom en arbetsdag.
