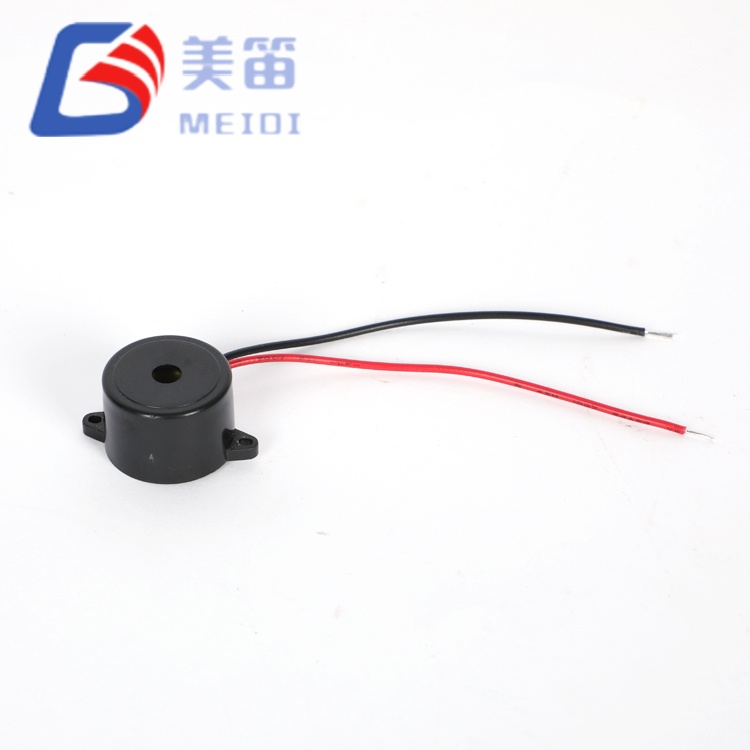

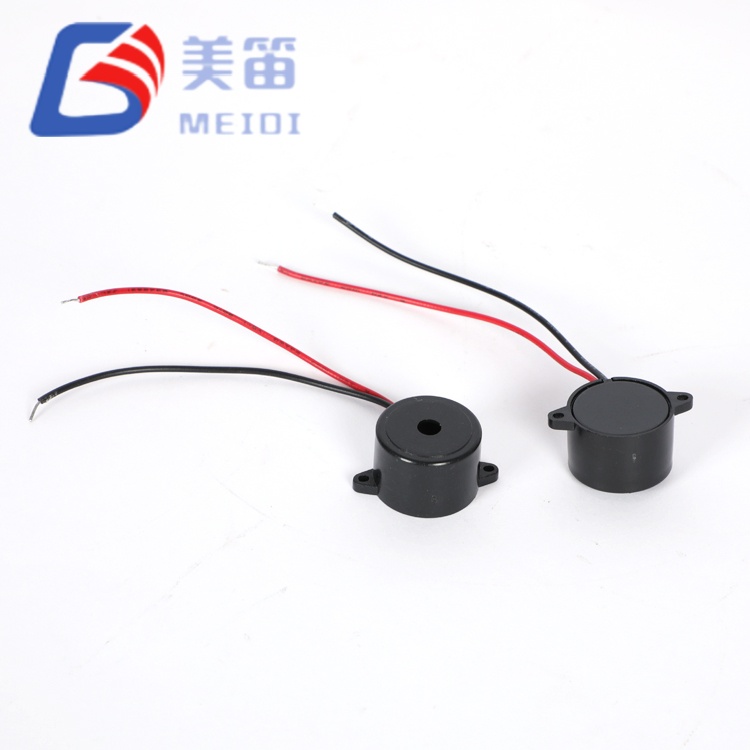

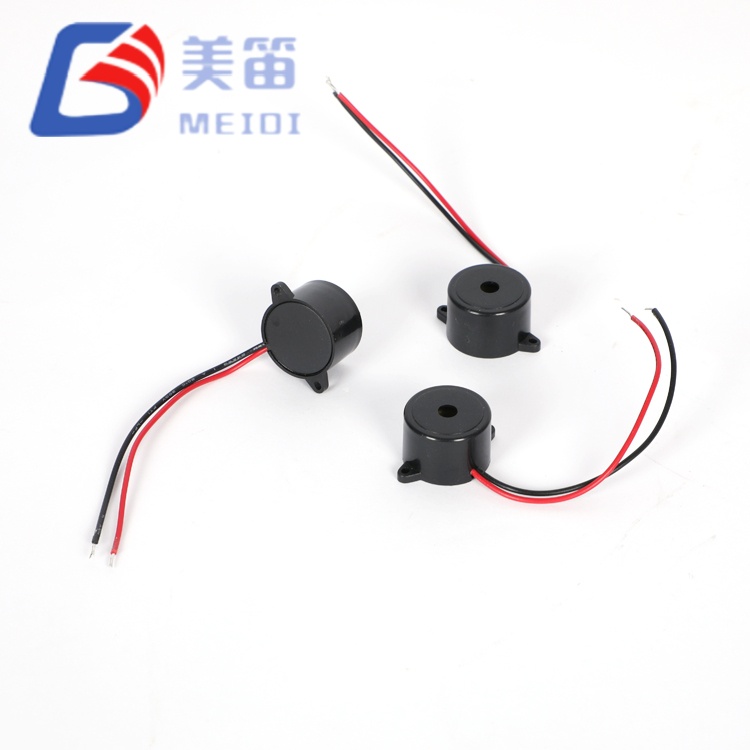

HND-2316L är ledningstrådskonfigurationen av MEIDI:s 23 mm aktiva summerplattform. Den integrerar samma akustiska motor och drivkrets som den genomgående 2316 aktiva piezoelektriska summern med trådledningar men ersätter PCB-stift med flygande ledningar, vilket gör att ljudkällan kan kopplas bort från kretskortet. Den inbyggda oscillatorn svarar på alla likströmsförsörjningar mellan 3V och 24V och levererar en 3000Hz-ton. Vid nominellt 12VDC når ljudtrycksnivån minst 90dB mätt vid 10cm. ABS-höljet behåller Φ23×16mm fotavtryck, och hela monteringen väger 5g. Denna del anges vanligtvis när summern måste placeras bakom ett främre galler, innanför en gångjärnsdörr eller på en annan höjd från huvudelektronikhöljet.

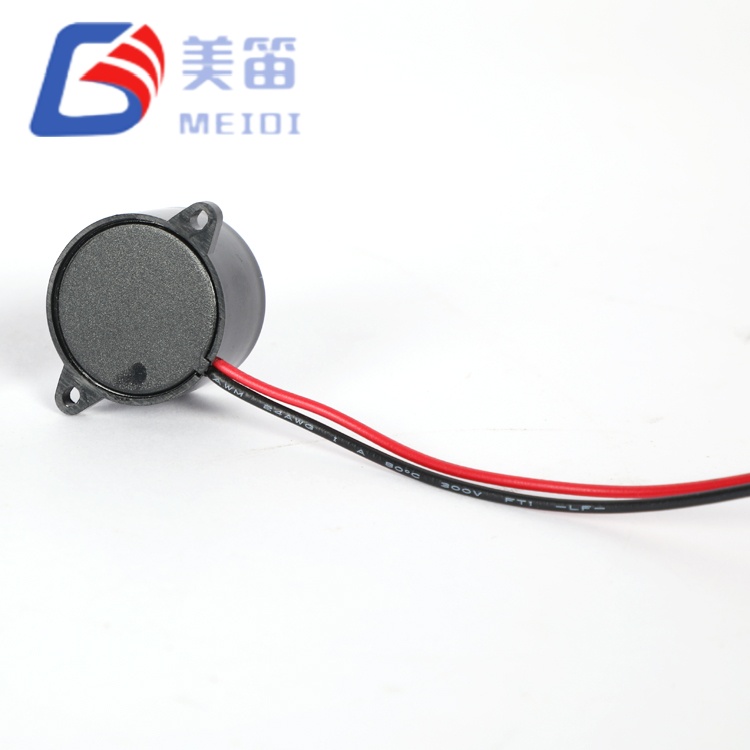

Ledningsavslutning för fjärrplacering borta från PCB
Elektrisk och akustisk prestanda identisk med HND-2316: ≥90dB, 3000Hz
Inbyggd drivkrets — 12 VDC-märkt, 3–24 VDC-driftområde

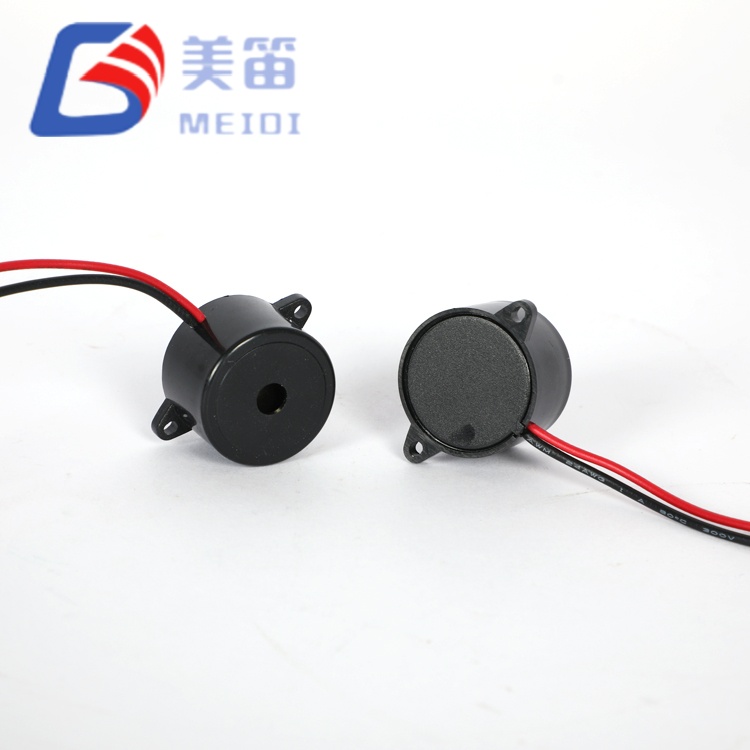

Svart ABS-hus, Φ23×16mm, 5g
MEIDI producerar den aktiva piezoelektriska summern 2316 med trådledningar i sin Jiangsu-anläggning, där monteringssekvensen inkluderar piezokeramisk bindning, PCB-insättning, höljesförslutning och en dedikerad blytrådslödningssteg. Föravdragna ledningar är handlödda eller motståndslödda till summerterminalerna under övervakad temperatur och uppehållstid. Ett pull-test är appliceras på ett prov från varje parti för att verifiera den mekaniska integriteten. Följande tråd varje enhet är akustiskt skärmad: SPL, frekvens och ström är mätt vid 12Vp‑p, 3000Hz med hjälp av en automatiserad teststation. Genomströmningshastighet och SPL-distribution registreras för batchspårbarhet.
Samma tillförlitlighetssvit med sju artiklar som används för HND-2316 (fuktighet, hög temperatur lagring, lågtemperaturlagring, termisk cykling, fall, vibration, lödmotstånd) tillämpas på HND-2316L-prover. Testresultat är tillgängliga för kunder som behöver kvalifikationsdata som en del av deras komponentgodkännandeprocess.

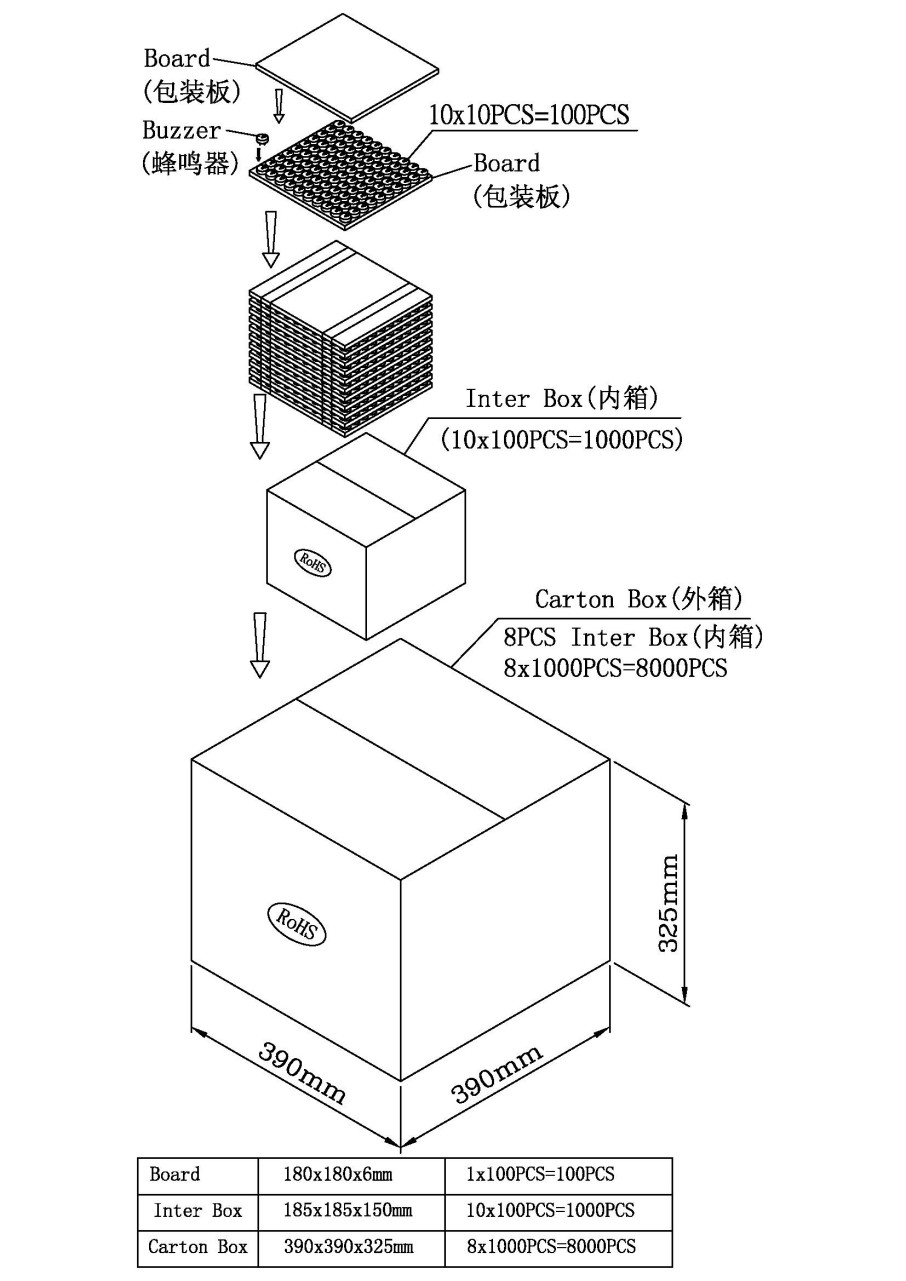

| Parameter | Värde | Testvillkor / Notes |
| Produkttyp | Piezoelektrisk aktiv summer med blytrådar | — |
| Märkspänning | 12 VDC | — |
| Driftspänning | 3–24 VDC | — |
| Resonansfrekvens | 3000 ± 500 Hz | — |
| Ljudutgång vid 10 cm | ≥90 dB | 3000 Hz fyrkantvåg, 12 Vp-p |
| Aktuell förbrukning | ≤10 mA | 3000 Hz fyrkantvåg, 12 Vp-p; parametertabell ≤10mA; testrapporthuvudet kan referera till ≤15mA — se testrapportsammanfattning |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +85 ℃ | Icke-fungerande |

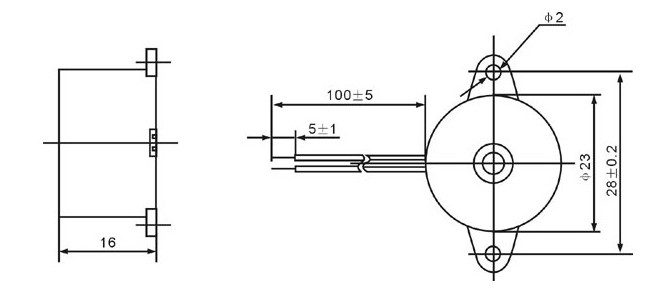

| Mått (Dia × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Endast kropp; rittolerans ±0,5 mm om inget annat anges |
| Vikt | 5 g | — |
| Material för hölje | Svart ABS | — |
| Kapacitans | 12 ± 40 % nF | Referensvärde per specifikationshuvud; inte verifierad per prov |
| Anslutningstyp | Blytrådar | Manuell lödning till ledningar |
Eftersom 2316 Active Piezoelectric Summer with Wire Leadsis inte begränsas av ett PCB-fotavtryck, har designers frihet att placera summern för maximal hörbarhet eller för att passa oregelbundna kapslingsgeometrier. Några metoder hjälper till att bevara långsiktig tillförlitlighet:
Trådankarpunkter:Inom värdhöljet drar du ledningarna till en fast kopplingsplint eller använd ett buntband monterat på ett avstånd inom 20–30 mm från summerkropp. Detta isolerar de lödda lederna från vibrationer och oavsiktlig ryckning.
Överväganden om leadslängd:Standard trådlängder erbjuds; längre anpassade tillval kan levereras. När du anger utökade leads, överväg det tillagda serieresistans och dess försumbara effekt på piezoingången med hög impedans, men även potentialen för utstrålad EMI från summerns interna oscillator. A tvinnat pararrangemang eller en liten ferritpärla kan mildra detta i känsliga kretsar.
Kapslingens akustik:Om summern är placerad bakom en perforerad panel eller galler, se till att det öppna området är minst lika med ljudportens diameter. En kraftigt begränsad öppning kan dämpa SPL med flera decibel.
Manuell lödning till ledningar:Stryktemperatur på 350±10 ℃ i 2–5 sekunder rekommenderas, med värme applicerad i första hand på tråden. Undvik att lyfta eller böja vajer vid husutgången under hantering.
Utrustningspaneler där summern är monterad på frontpanelen och kopplad tillbaka till en styrkort placerat djupare i chassit.
Säkerhetsdetektorer som kräver en ljudsignal på en specifik höjd, separerade från sensorelektroniken.
Industrimaskiner med fördelade larmpunkter, alla anslutna via ledningsnät till en enda logisk styrenhet.
Eftermarknadstillägg för fordon (parkeringssensorsatser, döda vinkeln-indikatorer) där summern skarvas in i en befintlig 12V-krets.
Ombyggnadsprojekt som ersätter en misslyckad kretskortsmonterad summer med en likvärdig trådledning när omarbetning av brädan är opraktisk.

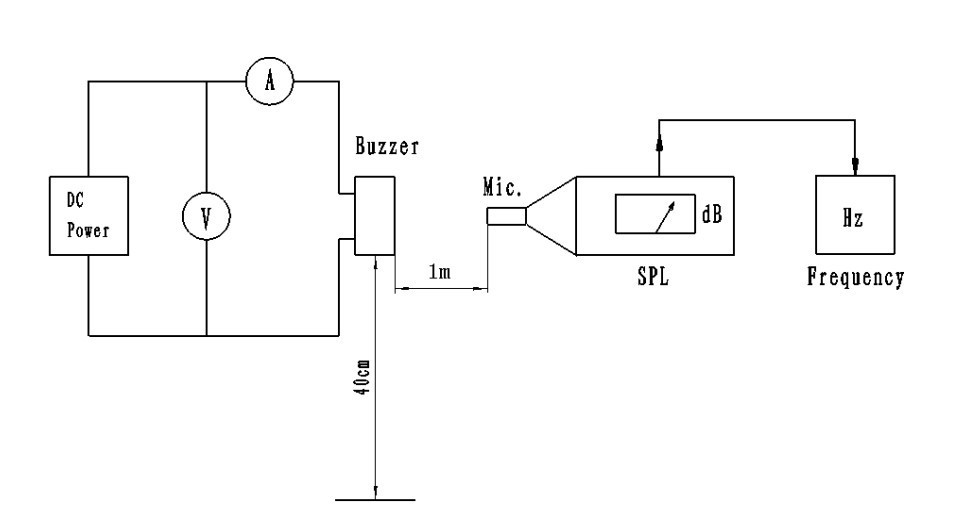

2316 Active Piezoelectric Summer with Wire Leads följer samma akustiska testprotokoll som HND-2316: 12Vp-p square våg vid 3000Hz, uppmätt vid 10 cm. Provdata bekräftar SPL ≥90dB och frekvens inom 3000±500Hz. Vissa testrapportrubriker visar en aktuell gräns på ≤15mA, vilket skiljer sig från värdet ≤10mA i parametertabellen. I praktiken uppmätt ström värdena ligger genomgående långt under båda gränserna. För testdokumentationen motsvarande ett specifikt leveransparti, kontakta MEIDI.
Slutsats: PASS. Utseende, polaritet och trådfäste uppfyller acceptansstandarder.
1. Applicera endast DC-spänning inom 3–24V-fönstret. Transienter utanför detta intervall kan skada oscillatorns IC.
2. Huset är öppet och inte utformat för att motstå vätskeinträngning. Behåll ljudet porttorr och fri från flussrester.
3. I miljöer med frätande gaser (ammoniak, svavelföreningar), placera summer i ett skyddat fack eller applicera konform beläggning endast på terminalområdet, undvik det akustiska membranet.
4. SPL är utbudsberoende. Kontrollera att drivspänningen och tillgänglig ström uppfylla summerns krav under belastning.
5. Blockera inte ljudporten. Även partiell täckning kan sjunka produktionen med 3–6dB och skifta resonantstoppen.
6. Förvaras tätt med torkmedel. Fuktabsorption kan oxidera blytrådssträngar och minska lödbarheten.
7. Efter installationen, säkra ledningarna med en dragavlastning. Fria ledningar kan överföra mekaniska stötar till lödfogarna, vilket så småningom orsakar intermittent kontakt.
F1: Är HND-2316L elektriskt identisk med HND-2316?
Ja. Båda delar samma märkspänning, driftområde, frekvens, SPL och nuvarande specifikationer. Den enda skillnaden är termineringsstilen: blytrådar kontra genomgående hålstift.
F2: Kan jag få HND-2316L med anpassade kabellängder eller kontaktändar?
Anpassade ledningslängder, trådmätare och anslutningsavslutningar finns tillgängliga. Typiska minsta beställningskvantiteter gäller. Kontakta MEIDI med din exakta krav på ett genomförbarhetssvar.
F3: Testrapporten visar ibland ≤15mA. Vilken strömgräns ska jag använda?
Produktparametertabellen anger ≤10mA, och faktiska provmätningar är vanligtvis runt 5mA. Siffran ≤15mA i vissa rapportrubriker är en dokumentation inkonsekvens. För din specifika beställning gäller värdet ≤10mA om inte annat bekräftat av MEIDI.
F4: Vilket är det maximala avståndet jag kan placera summern från körkretsen?
Det finns ingen strikt funktionsgräns för korta körningar. För trådlängder som överstiger 1 meter, tänk på spänningsfallet i tråden (försumbart för att summern är låg ström) och möjligheten till utstrålad EMI. En tvinnad pärla eller ferritpärla rekommenderas för långa kabeldragningar i bruskänsliga system.
F5: Är ledningstrådarna lämpliga för automatisk krympning eller IDC-avslutning?
Standardtråden använder tvinnade ledare som kan krympas med lämpliga terminaler. Isolationsförskjutningsanslutning (IDC) rekommenderas inte pga trådmått och isoleringstyp. Kontakta MEIDI för ett ledningsspecifikationsblad.
F6: Kan HND-2316L användas utomhus?
Drifttemperaturområdet tillåter utomhusbruk i måttliga klimat, men höljet är inte väderbeständigt. Direkt exponering för regn, damm eller kondens fukt bör undvikas. För utomhusinstallationer, placera summern inuti en ventilerad, vattentät kapsling.
För att få kompletta datablad, trådkonfigurationsritningar eller tillförlitlighetstest rapporter för HND-2316L, kontakta MEIDI med dina projektdetaljer. Teknisk support svarar vanligtvis inom en arbetsdag.
