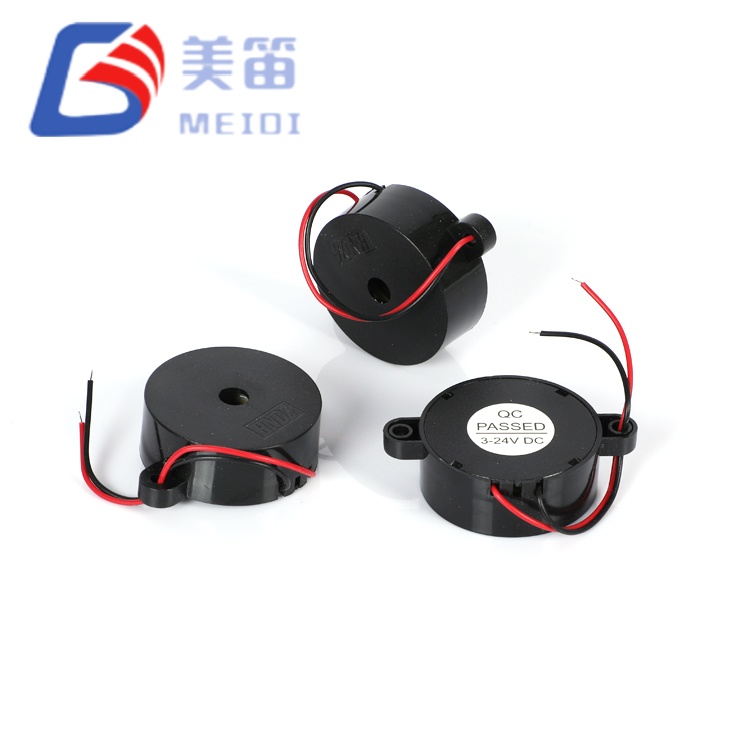

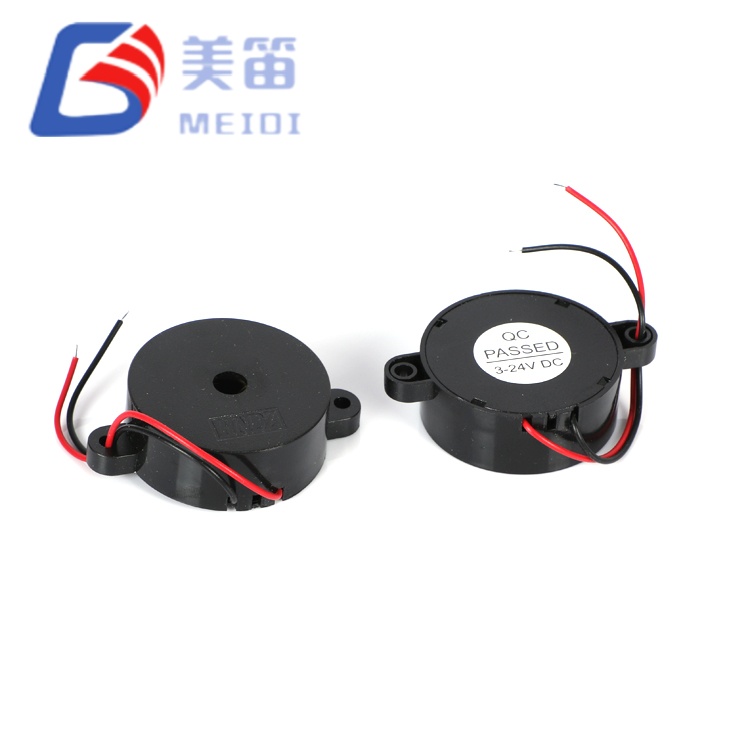

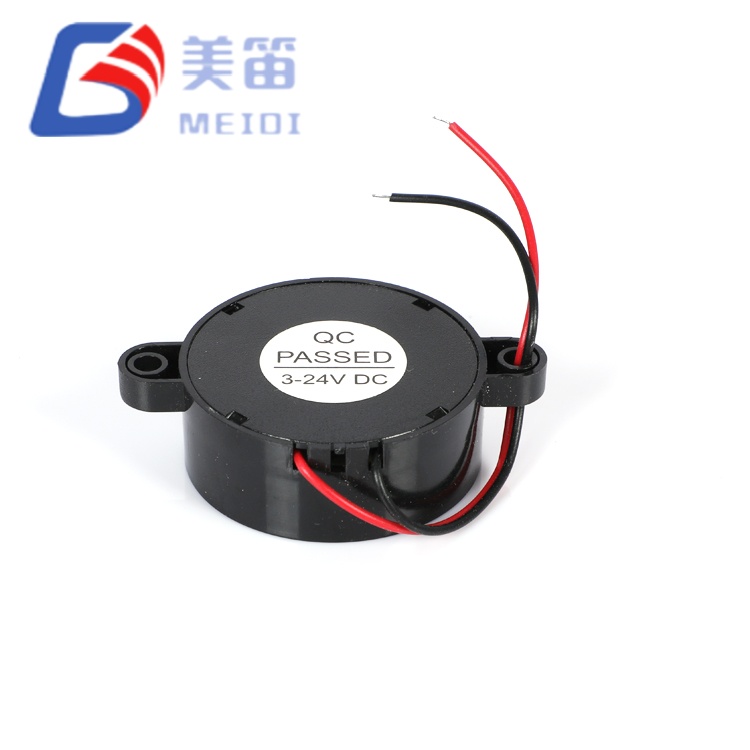

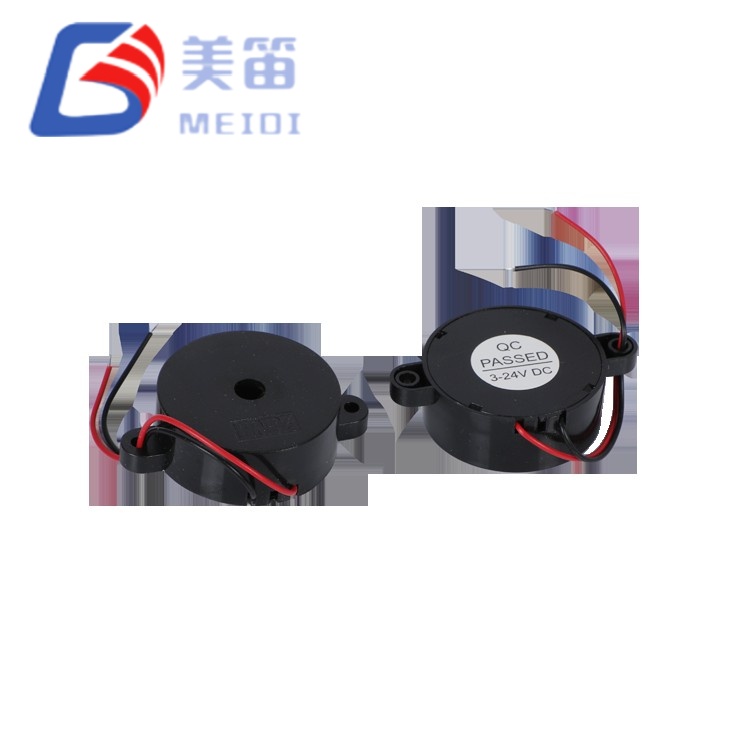

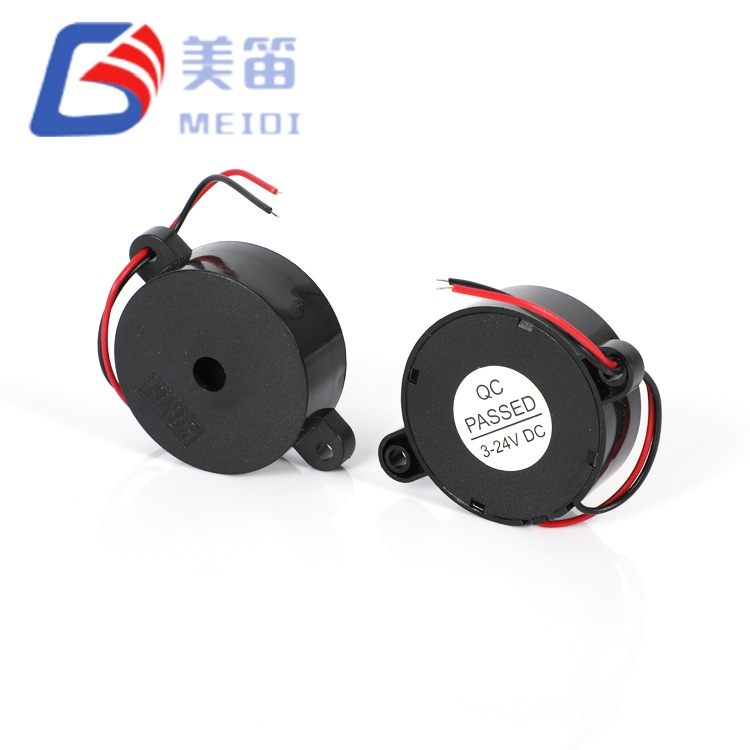

HND-4216 är en 42 mm-klass aktiv piezoelektrisk summer med en inbyggd drivkrets, inrymd i en svart ABS-kropp. 4216 Active Piezoelectric Buzzer fungerar direkt från en DC-källa i 3V till 24V-området och producerar en nominell 2800Hz-ton utan behov av en extern oscillator. Φ41,8 mm membranet, kombinerat med en 16 mm profil, ger en större strålningsyta än vanliga 23 mm-modeller, vilket stöder bredare ljudspridning. Vid nominell 12VDC, strömdraget är specificerat till 8mA. Denna genomgående komponent är vanligen integrerad till industriella larmpaneler, varningssystem för fordon, varningar för medicinsk utrustning och utrustning för offentliga meddelanden där en ljudsignal med lägre frekvens är att föredra.
Inbyggd oscillation — DC-spänning ger direkt 2800 Hz-toner
12 VDC klassad, 3–24 VDC driftområde
8 mA strömförbrukning vid märkspänning
2800 ± 500 Hz resonansfrekvens — lägre tonhöjd än 3000Hz+ varianter
12 g vikt, Φ41,8×16 mm mått, genomgående hålmontering
Φ41,8 mm membran — ger en bredare effektiv strålningsyta jämfört med 23 mm-klass summer, vilket resulterar i bredare akustisk täckning vid öppen montering
2800Hz mittfrekvens — lägre tonal karaktär än 3000Hz eller 3700Hz varianter, lämplig för applikationer där en mindre genomträngande varning önskas
Fast 8mA strömförbrukning vid 12VDC — förenklar energibudgetplanering konstruktioner med flera laster
Brett 3V till 24V DC matningsområde — kompatibel med batteridrivna enheter och 12V/24V industriella kraftskenor
Stöd för våglödning och manuell lödning – uppfyller standardprocesser för montering av genomgående hål
| Parameter | Värde | Testvillkor / Notes |
| Produkttyp | Piezoelektrisk aktiv summer | — |
| Märkspänning | 12 VDC | — |
| Driftspänning | 3–24 VDC | — |
| Resonansfrekvens | 2800 ± 500 Hz | — |
| Ljudutgång vid 10 cm | ≥90 dB (min 90) | Testad med 12Vp‑p fyrkantvåg, 2800Hz, 10cm; Prestandadata för DC-enheten finns tillgänglig på begäran |
| Aktuell förbrukning | 8 mA (typ.) | Vid märkspänning; testrapporter kan indikera ≤8mA; kontakta MEIDI för batchdata |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +85 ℃ | Icke-fungerande |

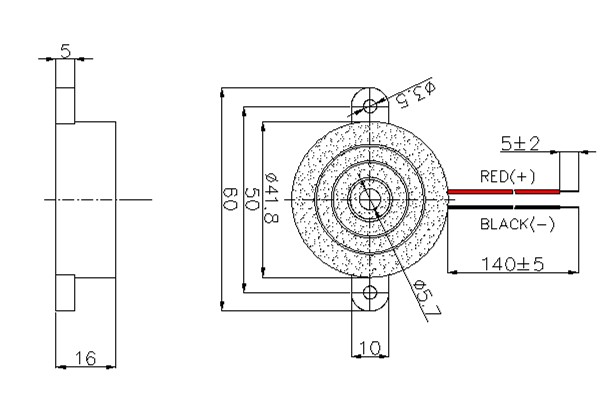

| Mått (Dia × H) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Endast kropp |
| Vikt | 12 g | — |
| Material för hölje | Svart ABS | — |
| Kapacitans | 12 ± 40 % nF | Referensvärde per specifikationshuvud; inte mätt på enskilda prover |
| Monteringstyp | Genomgående hål | Våg / manuell lödning |
Industriella kontrollpaneler och maskinstatusindikatorer som kräver en varning med lägre frekvens
Ljudsignaler för bilar (bältespåminnare, varningar för tändning av strålkastare, ljudsignaler från parkeringssensorer)
Larm för medicinsk utrustning (patientmonitorer, infusionspumpar, diagnostiska enheter)
Säkerhets- och brandlarmsljud där bredare ljudtäckning är fördelaktigt
Avbrottsfri strömförsörjning (UPS) och kraftdistributionsenheter med DC-bussspänning
Offentliga informationskiosker, displayer för köhantering och meddelandepaneler för transporter

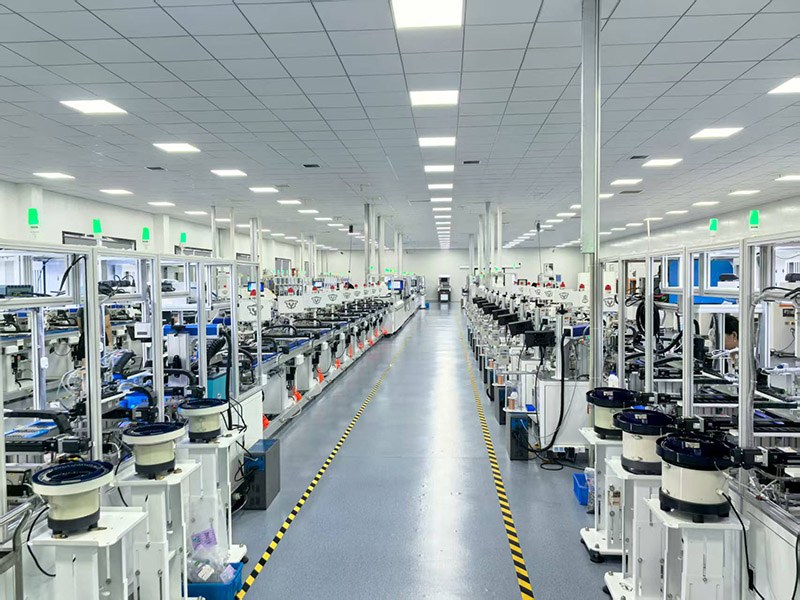

MEIDI tillverkar 4216 Active Piezoelectric Buzzer i sin tillverkningsanläggning i Jiangsu, som är utrustad med automatiserade monteringslinjer för piezoelektriska summer, formsprutningsmaskiner för ABS-hus, och dedikerade akustiska teststationer. Varje produktionsparti utsätts för en sju-post tillförlitlighetsprotokoll som inkluderar fuktexponering, hög- och lågtemperaturlagring, termisk cykling, falltestning, vibrationsuthållighet och lödvärmebeständighet. Testparametrarna är inställda på specifikationsnivåerna HND‑4216.
Kvalitetsledningssystemet fungerar enligt ISO9001. Inkommande material inspekteras, Processkontroller tillämpas och 100 % slutlig akustisk testning utförs. Ljudtrycksnivå, resonansfrekvens och strömförbrukning kontrolleras säkerställa överensstämmelse med den publicerade specifikationen. För återkommande beställningar, batch konsekvens upprätthålls genom statistisk processövervakning.
En testrapport med tio exempel för modell HND-4216 finns tillgänglig. Mätningar gjordes med en 12Vp‑p fyrkantvåg vid 2800Hz, vid 10cm. De inspelade SPL-värdena sträcker sig från 101dB till 107dB, allt överskrider minimispecifikationen på 90dB. Resonansfrekvenser falla mellan 2860Hz och 2950Hz, inom 2800±500Hz-fönstret. Dimensionell mätningar bekräftar överensstämmelse med designen Φ41,8×16 mm.
| Prov | SPL (dB) | Frekvens (Hz) | Diameter (mm) | Höjd (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Slutsats: PASS. Utseende och polaritet är acceptabla. Aktuell förbrukningsdata ingår inte i denna testrapport; se parametertabellen för 8mA specifikation. Kontakta MEIDI för batchspecifika strömmätningar.
1. Använd endast inom området 3–24 VDC. Spänning utanför detta område kan skada den interna oscillatorn eller piezomembranet.
2. Huset är inte tätat. Förhindra vatten, flussrester eller lim från kommer in i ljudporten, vilket kan ändra frekvensen och minska utsignalen.
3. Undvik exponering för frätande gaser (H₂S, SO₂, etc.) och hög luftfuktighet. Sådana förhållanden kan oxidera interna kontakter och försämra prestandan.

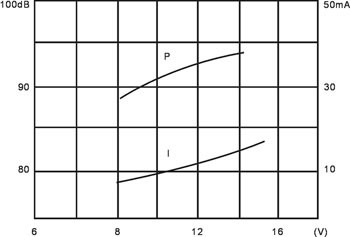

4. Ljudtrycksnivån påverkas av matningsspänning och källström förmåga. Verifiera att din drivkrets uppfyller de nödvändiga parametrarna.
5. Se till att den främre akustiska porten förblir fri. Blockering kommer att minska SPL och ändra den effektiva frekvensen.
6. Förvara i torkad originalförpackning fram till montering för att förhindra fukt upptag och stiftoxidation.
1. Hur skiljer sig HND-4216 från modeller med mindre diameter i MEIDI-serien?
4216 Active Piezoelectric Summer använder ett Φ41,8 mm membran och väger 12 g, jämfört med Φ23,0 mm och 5 g för HND-2316-serien. Dess resonansfrekvens är 2800±500Hz, lägre än 3000Hz eller 3700Hz alternativ. Strömförbrukningen är specificerad till 8mA, medan 23mm-serien kan dra upp till 10mA.
2. Vilka är de exakta ljudtryckstestvillkoren för HND-4216?

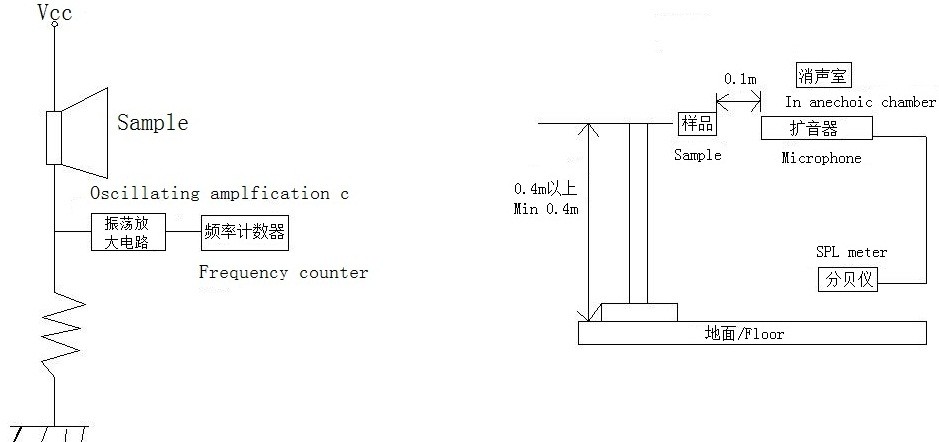

Specifikationen listar ≥90dB. Testprotokollet använder 12Vp‑p fyrkantvåg vid 2800Hz, mätt på 10 cm. Kontakta MEIDI för DC-drive SPL-kurvor eller alternativa testinställningar med dina krav.
3. Varför saknar testrapporten aktuella förbrukningsdata?
Standardtestrapporten inkluderar SPL-, frekvens- och dimensionskontroller. Aktuell förbrukningen anges som 8mA i produktparametertabellen. Batchström verifiering kan tillhandahållas på begäran.
4. Vilket PCB-avtryck krävs för HND-4216?
Kroppsdiametern är Φ41,8±0,3 mm. Kontakta MEIDI för rekommenderat hål mönster och håll utanför zonritning för att säkerställa korrekt spelrum och akustisk prestanda.
5. Hur påverkar 12 g-massan monteringssäkerheten?
Massan på 12 g är högre än för mindre summer. I miljöer med hög vibration, de genomgående lödfogarna bör utvärderas för mekanisk påfrestning. MEIDI kan tillhandahålla monteringsanvisningar på begäran.
6. Varför använder testrapporten en fyrkantsvåg för en aktiv summer?
HND-4216 är klassad för DC-drift med intern oscillation. 12Vp-p fyrkantsvåg vid 2800Hz är standardkarakteriseringsvillkoret. DC-prestanda data finns separat.
För att erhålla fullständiga datablad, mekaniska ritningar, SPL frekvenssvarsdiagram, eller tillförlitlighetstestdata för HND-4216, kontakta MEIDI med din applikationsinformation. Teknisk support svarar vanligtvis inom en arbetsdag.
