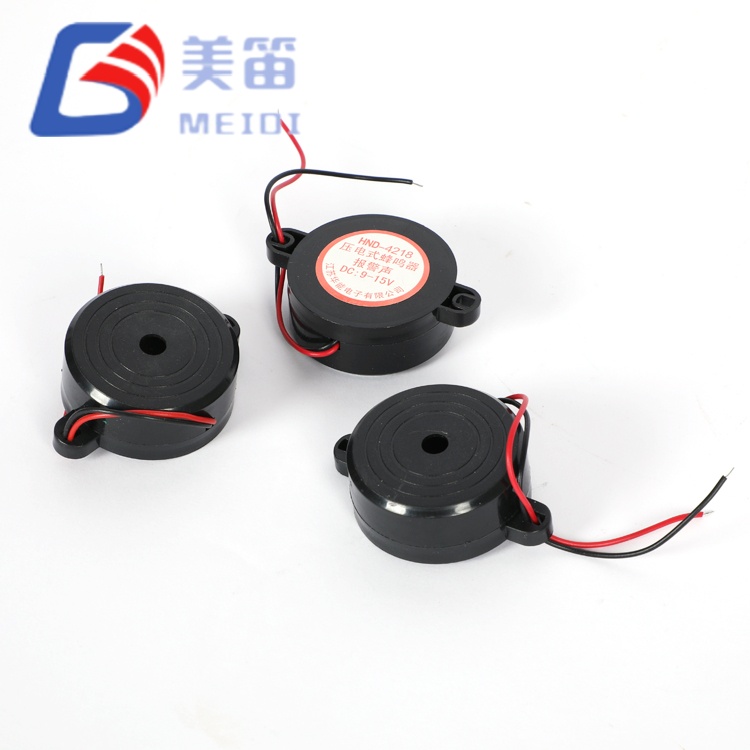

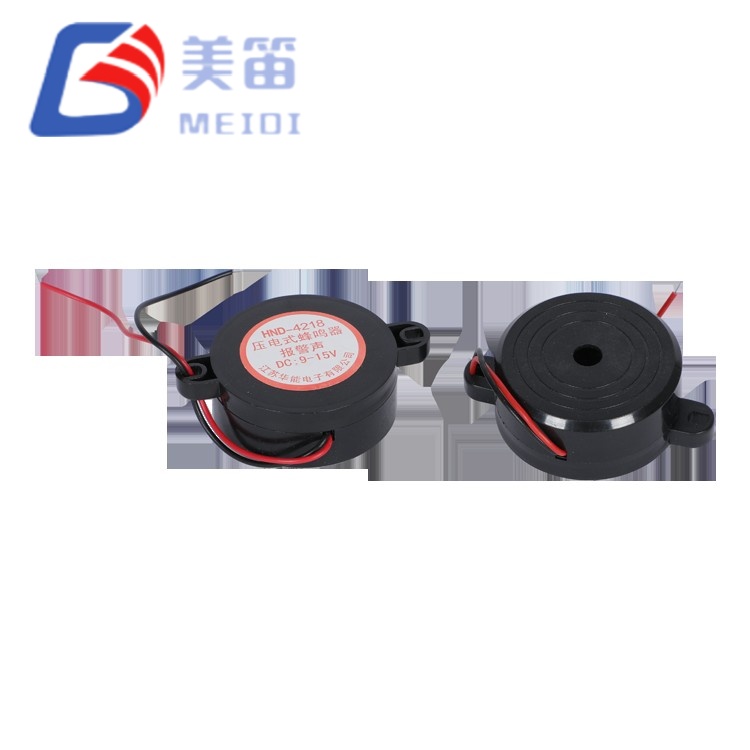

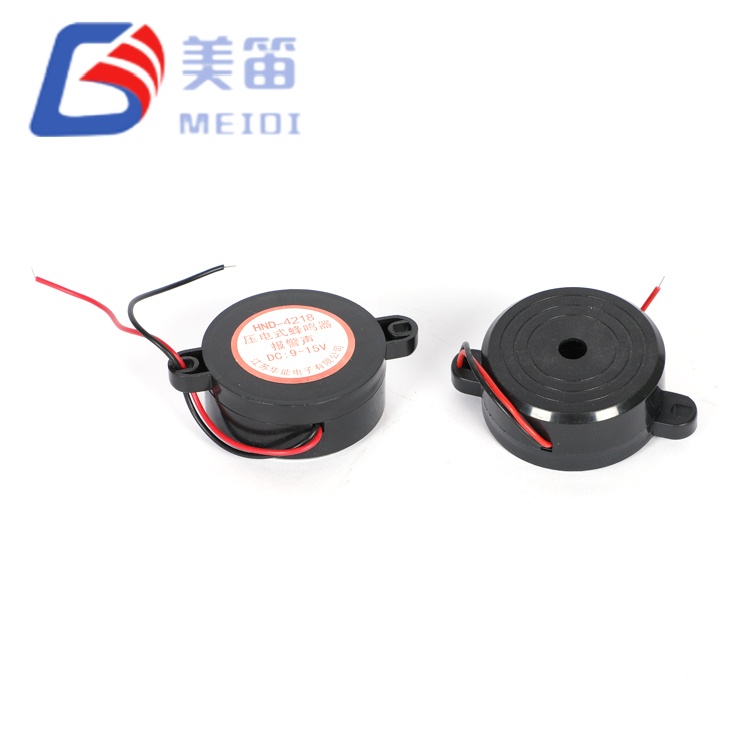

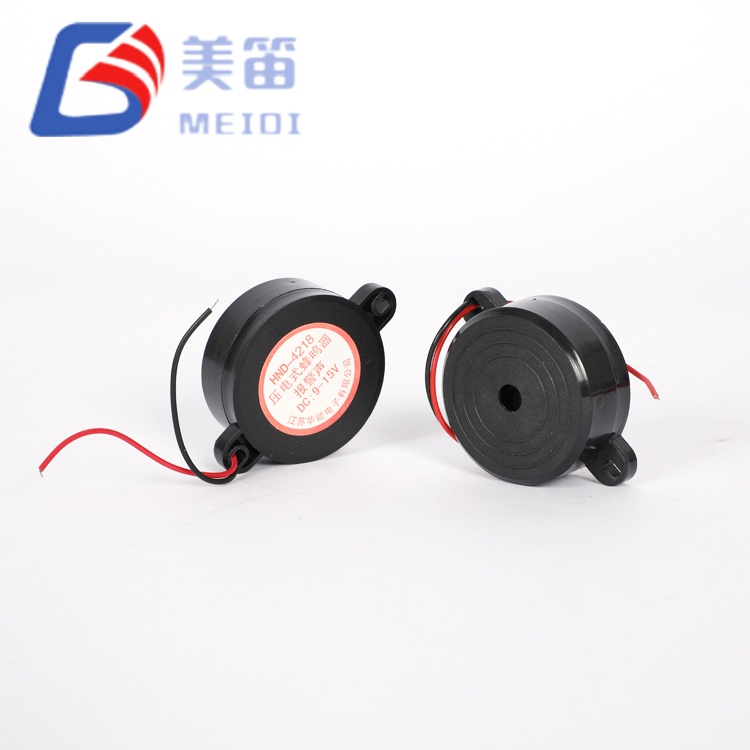

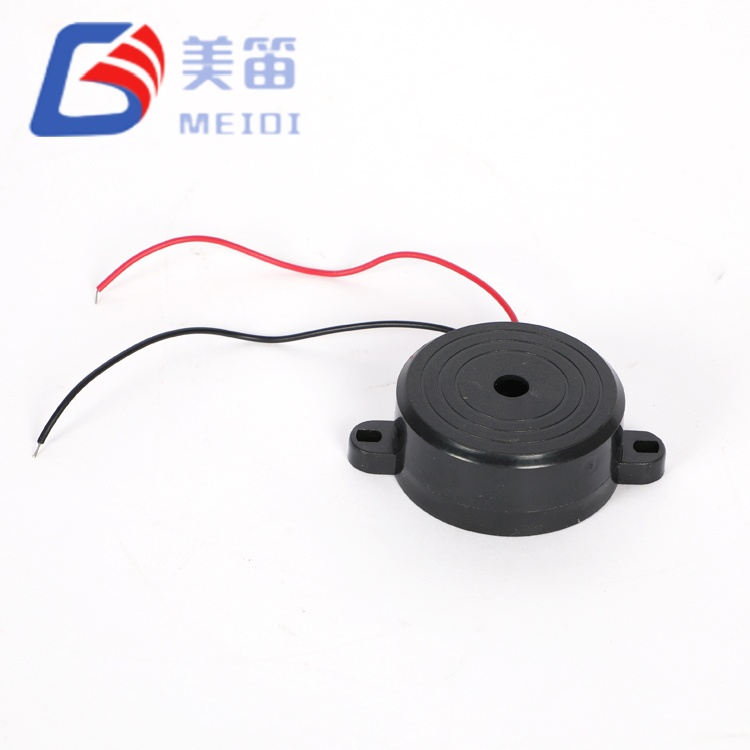

HND-4218 är en aktiv piezoelektrisk summer med en diameter på 42 mm med en inbyggd oscillationskrets, inrymd i en svart ABS-kapsling. Applicering av en likspänning inom området 3V till 24V direkt genererar en nominell 2800Hz hörbar ton, vilket eliminerar behovet av en extern signalkälla. Dess större strålningsyta, jämfört med 23 mm-klass summer, bidrar till ett ljudtryck nivå på minst 90dB vid 10 cm under nominella körförhållanden. Denna genomgående hålkomponent är Vanligtvis valt för industriella kontrollpaneler, varningsindikatorer för fordon, medicinsk utrustning varningar och säkerhetssystemmeddelanden där en hög, konsekvent ton krävs.
Inbyggd oscillationskrets — likspänning som appliceras direkt ger en hörbar utsignal
12 VDC klassad, 3–24 VDC driftområde
8 mA strömförbrukning per specifikation
2800 ± 500 Hz resonansfrekvens
42 × 18 mm ABS-hus, genomgående hålmontering
Integrerad drivkrets — accepterar DC-spänning direkt och matar ut en 2800Hz-ton utan externa oscillatorkomponenter
42 mm membran inrymt i en styv ABS-kropp — ger en större effektiv strålningsyta än typiska 23 mm summer, som stöder högre ljudeffekt i öppen montering
Brett utbud – fungerar från 3V till 24V DC, lämplig för både batteridrivna och industriella spänningsskenor
Kompatibel med våglödning (260°C) och manuell lödning (350°C), upp till 2–3 termiska cykler per specifikation
| Parameter | Värde | Testvillkor / Notes |
| Produkttyp | Piezoelektrisk aktiv summer | — |
| Märkspänning | 12 VDC | — |
| Driftspänning | 3–24 VDC | — |
| Resonansfrekvens | 2800 ± 500 Hz | — |
| Ljudutgång vid 10 cm | Min 90 dB | 12 Vp‑p fyrkantvåg, 2800 Hz, 10 cm (per testprotokoll); DC-frekvensomriktare SPL-värden tillgängliga på begäran |
| Aktuell förbrukning | 8 mA (typ.) | Testad vid märkspänning; individuella testrapporter kan indikera ≤8mA |
| Driftstemperatur | -20 ℃ ~ +80 ℃ | Kontinuerlig drift |
| Förvaringstemperatur | -30 ℃ ~ +85 ℃ | Icke-fungerande |

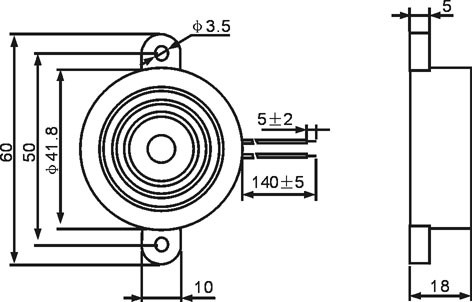

| Mått (Dia × H) | 42 × 18 mm | Endast kropp; rittoleranser ±0,5 mm om inget annat anges |
| Vikt | 12 g | — |
| Material för hölje | Svart ABS | — |
| Monteringstyp | Genomgående hål | Våglödning eller manuell lödning |
| Metod | Temperatur | Tid | Max cykler |
| Våglödning ★ | 260 ± 5 ℃ | 4–6 s | 2–3 |
| Manuell lödning | 350 ± 10 ℃ | 2–5 s | 2–3 |
★ Rekommenderad process för volymproduktion
Industriella kontrollpaneler och maskinstatusindikatorer
Ljudvarningar för bilar (bältespåminnare, parkeringssensorvarningar)
Medicintekniska larm (patientmonitorer, infusionspumpar)
Säkerhetsmeddelanden och brandlarmsljud
Felindikatorer för avbrottsfri strömförsörjning (UPS).
Offentliga informationsdisplayer och kioskljudsignaler

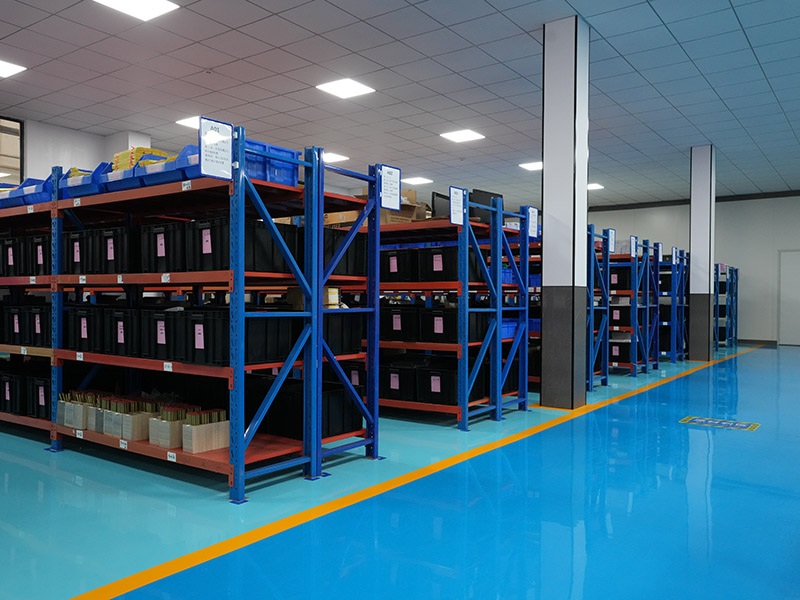

MEIDI tillverkar 4218 Active Piezoelectric Buzzer i sin produktionsbas i Jiangsu, som inrymmer automatiserad montering linjer för piezoelektriska summer, intern formsprutning för ABS-hus och dedikerade akustiska teststationer. Varje produktionsparti genomgår ett tillförlitlighetsverifieringsprotokoll som inkluderar fuktexponering, hög/låg temperatur lagring, termisk cykling, falltestning, vibrationsuthållighet och lödvärmebeständighet – allt utfört på HND-4218-specifikationsnivåer.
Vårt kvalitetsledningssystem arbetar under ISO9001, med inkommande materialinspektion, övervakning i processen och 100 % slutlig akustisk testning före leverans. För volymanskaffning, vi kan tillhandahålla batchspecifika testdata, inklusive SPL-frekvenssvarskurvor och ström förbrukningsrekord.

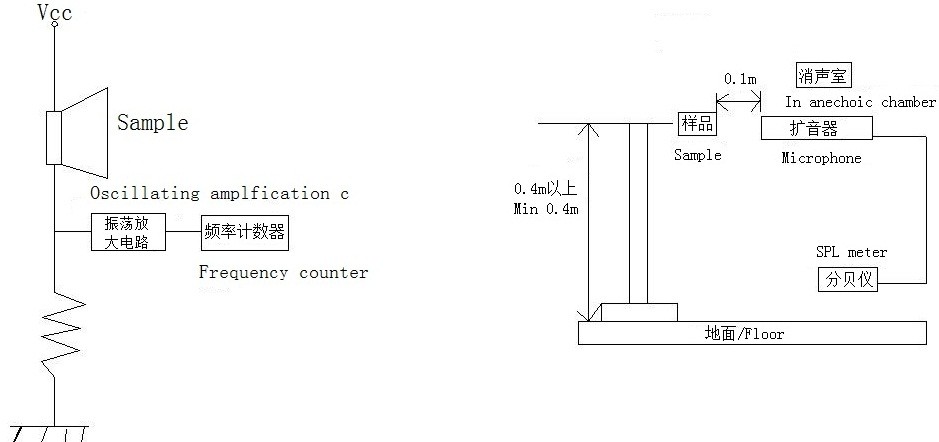

Följande data återspeglar HND-4218-specifikationen. En produktspecifik testrapport med provmätdata är tillgängliga på begäran. Testprotokollet tillämpar 12Vp‑p kvadrat våg vid 2800Hz, uppmätt vid 10 cm. Kontakta MEIDI för karakterisering av DC-frekvensomriktare ingenjörsstöd.
| Punkt | Specifikation |
| Ljudtrycksnivå | Min 90 dB |
| Frekvens | 2800 ± 500 Hz |
| Nuvarande | 8 mA (typiskt) |
| Mått | 42 × 18 mm |
För den fullständiga HND-4218-testrapporten eller tillförlitlighetstestdata, skicka in en teknisk förfrågan.
1. Använd endast inom området 3–24 VDC. Spänningar utanför detta område kan skada den inre oscillator eller piezoelement.
2. Denna summer är inte förseglad. Undvik att vatten, flussmedel eller lim tränger in genom ljudet port, vilket kan ändra frekvensen och minska uteffekten.
3. Långvarig exponering för frätande gaser (t.ex. H₂S, SO₂) eller hög luftfuktighet kan försämra mässingssubstrat och elektrodanslutningar.
4. Ljudtrycksnivån beror på matningsspänningen och källans strömkapacitet. Verifiera det din drivkrets kan leverera tillräckligt med ström under belastning.
5. Håll den främre akustiska porten fri från hinder. Även partiell blockering kommer att minska SPL och ändra den upplevda frekvensen.
6. Förvara i torkad originalförpackning för att förhindra fuktabsorption och stiftoxidation innan lödning.
1. Kräver HND-4218 en extern oscillatorkrets?
Nej. 4218 Active Piezoelectric Summer är en aktiv piezoelektrisk summer med en inbyggd oscillationskrets. Applicering av en likspänning inom det nominella området producerar en hörbar 2800Hz-ton direkt.
2. Vilken är den lägsta spänningen vid vilken summern fungerar tillförlitligt?
Det specificerade driftspänningsområdet är 3VDC till 24VDC. Enheten kommer att fungera vid 3VDC; dock ökar ljudtrycksnivån med pålagd spänning. För lågspänningsprestanda kurvor, kontakta MEIDI för applikationskarakteriseringsdata.
3. Kan denna summer användas utomhus eller i miljöer med hög luftfuktighet?
HND-4218 har en öppen struktur och är inte designad för vattentät eller hög luftfuktighet applikationer. Exponering för fukt, kondens eller korrosiv atmosfär kan orsaka prestationsavvikelse. För miljöskyddade installationer, granska ansökningsnoteringar eller konsultera MEIDI för alternativa tätningsalternativ.
4. Vilken lödmetod rekommenderas för denna genomgående summer?
Våglödning vid 260°C i 4–6 sekunder är den rekommenderade metoden för volymproduktion. Manuell lödning vid 350°C i 2–5 sekunder är också acceptabelt. Begränsa termisk exponering till 2–3 cykler enligt specifikation för att undvika deformation av huset.
5. Är utgångsfrekvensen fast eller varierar den med spänningen?
Den interna oscillatorn upprätthåller en stabil frekvens nära 2800Hz över hela driften spänningsområde. Medan SPL varierar med spänning och belastning är frekvensförskjutningen minimal inom det angivna utbudet.
6. Varför använder testprotokollet en 12Vp‑p fyrkantvåg för en aktiv summer?
12Vp‑p fyrkantvågen vid 2800Hz är standardkarakteriseringsvillkoret för specifikationskonsistens. HND-4218 är klassad för 12VDC-drift med intern köra; DC-prestandadata är tillgängliga på begäran.
För att begära det fullständiga databladet, mekaniska ritningar, SPL frekvenssvarskurvor, eller tillförlitlighetstestdata för HND-4218, kontakta MEIDI med din ansökan krav. Teknisk support svarar vanligtvis inom en arbetsdag.
