Extern fyrkantsvågdrift vid 2730Hz för konsekvent akustisk uteffekt
16Ω spoleimpedans kompatibel med standardtransistor- och MCU-drivkretsar
12 mm industristandard fotavtryck för etablerade genomgående kretskortslayouter
Min. 85dB ljudtryck vid 10 cm under nominella körförhållanden
-20 ℃ till +70 ℃ driftstemperaturområde för industriella inomhusmiljöer
Svart PPO-hus kompatibelt med våglödning och manuell montering

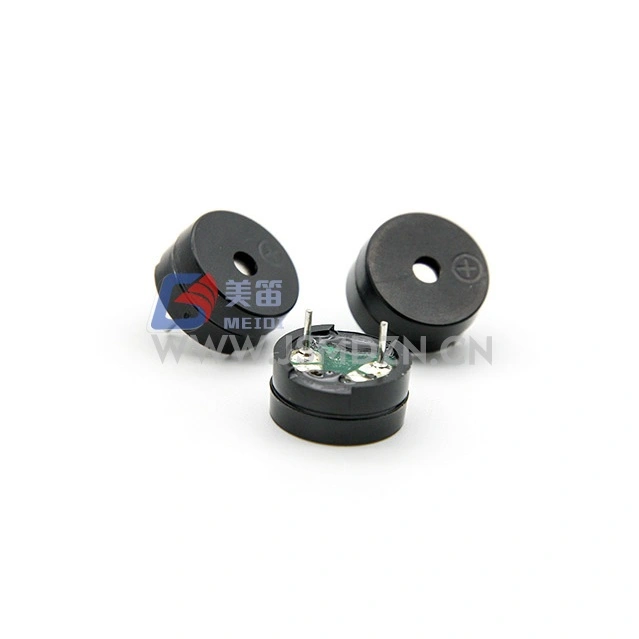

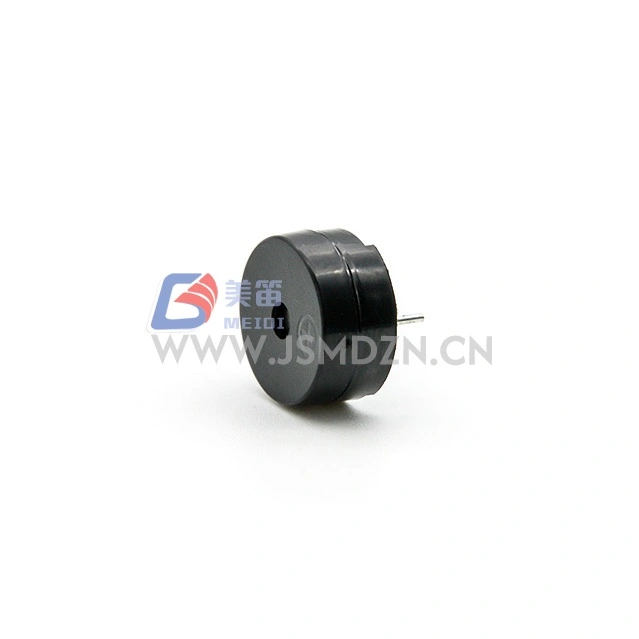

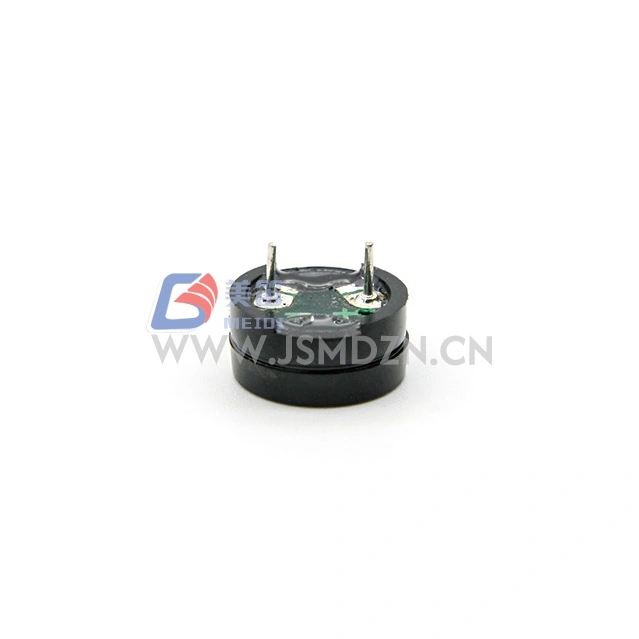

MEIDI 12mm 2730Hz elektromagnetisk passiv summer med genomgående hål är en elektromagnetisk passiv summer designad för montering genom hål i elektroniska system som kräver extern drivsignal för ljudgenerering. Med en kroppsdiameter på 12 mm, integreras denna summer i standard-PCB-layouter som ofta används i industriella kontrollpaneler, säkerhetslarmsystem, konsumentapparater och diagnostisk utrustning.
2730Hz resonansfrekvensen accepterar externa fyrkantvågsdrivsignaler, vilket möjliggör konsekvent akustisk återkoppling när den drivs vid eller nära den nominella frekvensen. Med en märkspänning på 3Vo-p och ett driftsområde på 2--4Vo-p ger HN-1260B flexibilitet i drivkretsdesign över 3V och 5V logiksystem.
16 Ω spolresistansen är vald för att matcha vanliga transistor- och mikrokontrollers GPIO-drivrutinkonfigurationer med öppen kollektor, vilket minimerar behovet av specialiserade drivkretsar. Det svarta PPO-huset ger strukturell stabilitet för genomgående våglödning och manuella omarbetningsprocesser.
Extern drivenhetsarkitektur --- accepterar fyrkantsvågsignaler vid 2730Hz för programmerbar tongenerering; kräver AC-excitering, enbart DC-spänning kommer inte att producera ljud
Standard formfaktor för genomgående hål --- 12 mm diameter med industristandard stiftdelning rymmer befintliga PCB-layouter och frontpanelsutskärningar
16Ω spolimpedans --- matchar vanliga NPN/PNP-transistordrivkretsar och 3,3V/5V mikrokontroller GPIO-utgångar med tillräcklig strömkapacitet
Stabil akustisk utgång --- Min. 85dB vid 10 cm vid 3Vo-p, 2731Hz, 50 % arbetscykel fyrkantvåg
PPO-husmaterial --- svart hölje tål våglödning och manuell lödning utan deformation
RoHS-miljööverensstämmelse --- uppfyller begränsade ämneskrav för global marknadsdistribution
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | --- |
| Märkspänning | 3Vo-s | Resonansfrekvensreferens |
| Driftspänning | 2--4Vo-s | Körsignaltopp |

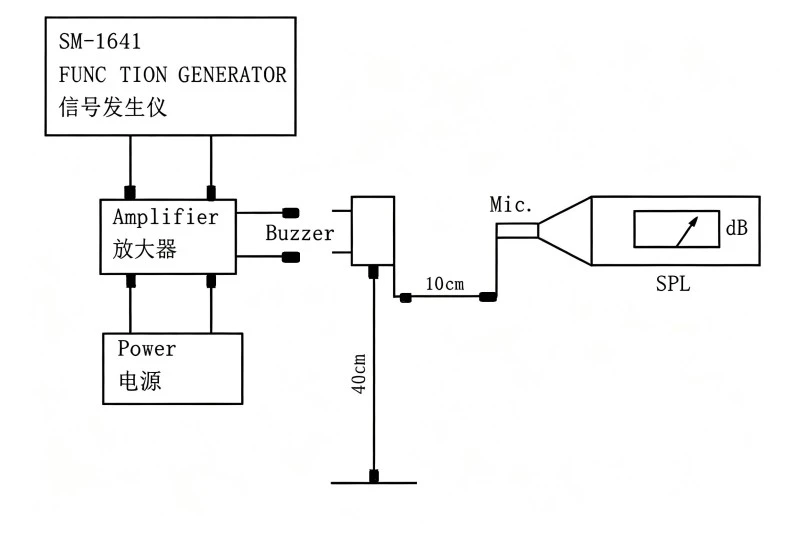

| Ljudtrycksnivå | Min. 85dB | Vid 3Vo-p, 2731Hz, 50% drift, 10cm |
| Resonansfrekvens | 2730Hz | Vid märkspänning |
| Spolemotstånd | 16 ± 4Ω | DC, 25℃ |
| Märkström | Max. 60mA | Vid 3Vo-p, 2731Hz, 50 % drift |
| Driftstemperatur | -20℃ ~ +70℃ | Kontinuerlig |
| Förvaringstemperatur | -30℃ ~ +80℃ | Icke-fungerande |

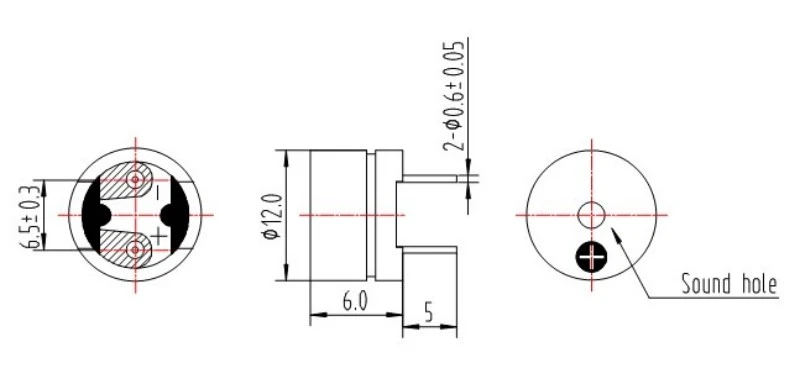

| Yttre storlek | 12 mm (diameter) | Kropp exklusive stift |
| Nettovikt | Ca. 1,0 g | Typisk |
| Material för hölje | Svart PPO | --- |
| Miljöskyddsförordningen | RoHS | --- |
Industriella kontrollpanellarmmoduler som kräver akustiska varningar med standardfrekvens
Säkerhets- och intrångsdetekteringssystem med befintliga 12 mm monteringshål för summer
Styrkort för konsumentapparater som använder genomgående monteringsprocesser
Diagnostik- och testutrustning som behöver hörbar statusindikering
PLC och automationssystem med 5V eller 3,3V logiska drivutgångar
Avbrottsfri strömförsörjningsenheter för låg batterinivå och varningar om feltillstånd
| Designkrav | HN-1260B fördel |
| Etablerade genomgående mönsterkortslayouter | 12 mm diameter matchar industristandardens fotavtryck och frontpanelsutskärningar |
| Standard förarens kretskompatibilitet | 16Ω spoleimpedans fungerar med vanliga transistor- och MCU GPIO-konfigurationer |
| Konsekvent larmtonsfrekvens | 2730Hz resonansfrekvens säkerställer enhetlig akustisk karaktär över hela produktionsbatcher |
| Flexibilitet i monteringsprocessen | Svart PPO-hus kompatibelt med våglödning och manuell omarbetning |
| Miljööverensstämmelse | RoHS-godkännande för global distribution och regler för begränsade ämnen |
MEIDI tillverkar HN-1260B med kvalitetskontroll i varje produktionssteg från produktdesign, inköp och testning. Produktionsanläggningar har certifieringar enligt ISO 9001, ISO 14001 och QS 9000. Alla produkter är CE-märkta och RoHS-godkännanden.
Efter något av följande tester ska produkten uppfylla acceptanskriterierna: inga defekter eller försämring av utseende och elektriska egenskaper (förutom SPL); SPL får inte vara lägre än 10dB under den lägsta SPL som anges i databladet.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -40 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%--95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning (3 kanter, 6 ytor på kartongen), släpp från 1,2 m höjd på tjock träskiva eller 5 cm hård träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per riktning, 3 frihetsgrader |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka produktens elektriska prestanda.
1. Kräver denna summer en extern drivsignal, eller kan den drivas med DC-spänning?
Som en passiv elektromagnetisk summer kräver HN-1260B en extern AC-signal --- typiskt en fyrkantsvåg vid eller nära 2730Hz --- för att generera hörbar utsignal. Enbart likspänning kommer inte att producera ljud och kan skada spolen genom kontinuerligt strömflöde.
2. Vilken körfrekvens rekommenderas för maximalt ljudtryck?

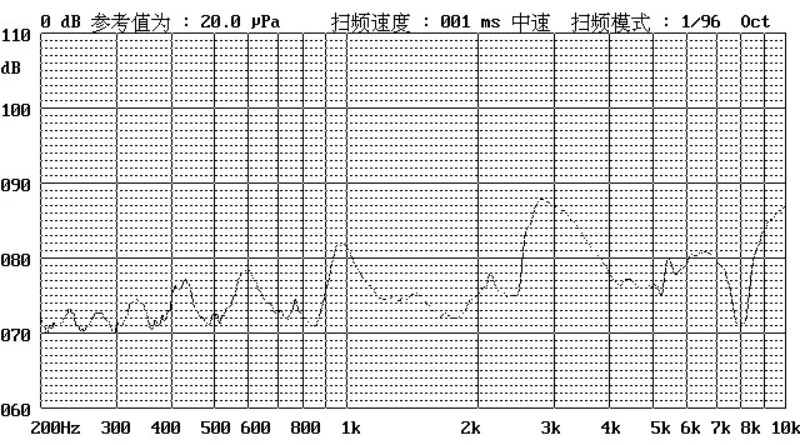

Maximal SPL inträffar vid resonansfrekvensen 2730Hz. SPL minskar avsevärt när den drivs av resonans. För konsekvent Min. 85dB utgång, kör vid 2731Hz med 50 % duty cycle fyrkantvåg vid 3Vo-p.
3. Vilken drivkrets är lämplig för 16Ω spolimpedansen?
Standard NPN/PNP-transistorkonfigurationer med öppen kollektor med pull-up-motstånd är kompatibla. För mikrokontroller GPIO Direct Drive, verifiera att porten kan källa eller sjunka ≥60mA. En tillbakagångsdiod rekommenderas vid körning med induktiva laster eller reläkretsar.
4. Vilken är den rekommenderade lödmetoden för denna genomgående summer?
HN-1260B är kompatibel med standard genomhåliga våglödningsprocesser. För manuell lödning, kontakta MEIDI för rekommenderade temperatur- och varaktighetsspecifikationer för att undvika deformation av huset.
5. Finns anpassade resonansfrekvenser eller spolresistanser tillgängliga?
Kontakta MEIDI för tekniska frågor angående anpassade konfigurationer.
För tekniska datablad, anteckningar om drivkretsapplikationer eller OEM-konfigurationsdiskussion, kontakta MEIDI applikationstekniker.
