Extern fyrkantsvågdrift vid 2400Hz för konsekvent akustisk uteffekt
42Ω spoleimpedans för genomgående kretskortslayouter
12 mm diameter för vanliga genomgående kretskortslayouter
Min. 85dB ljudtryck vid 10 cm under nominella körförhållanden
-20℃ till +70℃ driftstemperaturområde
Svart PPO-hus kompatibelt med genomgående monteringsprocesser

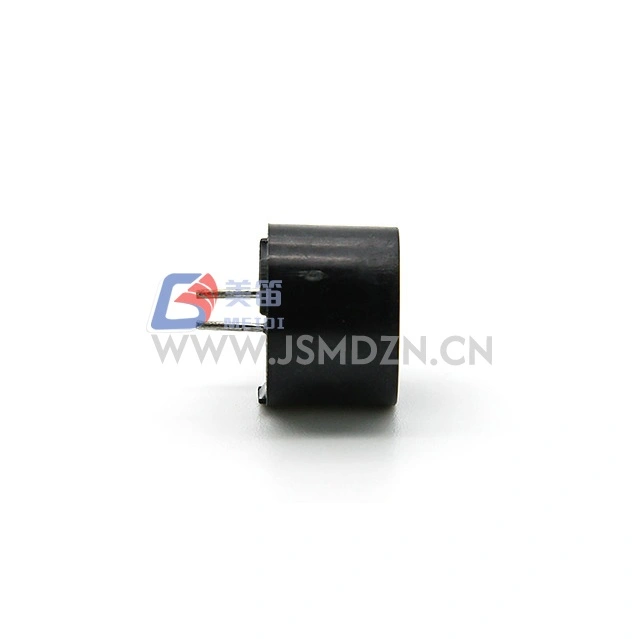

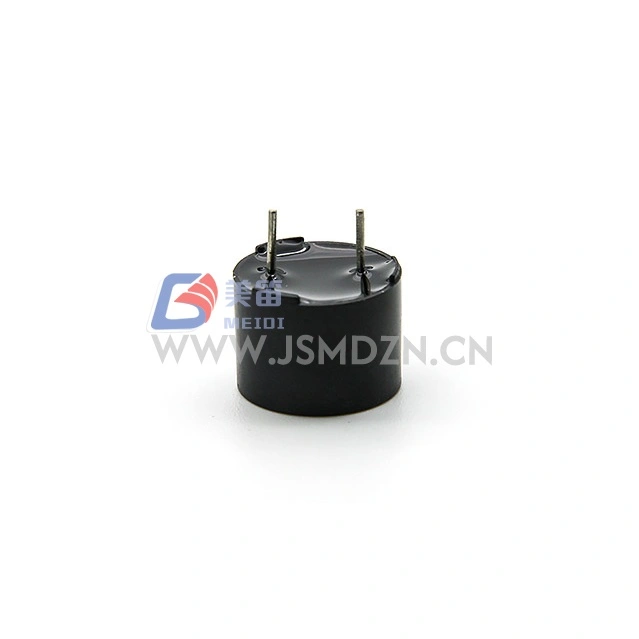

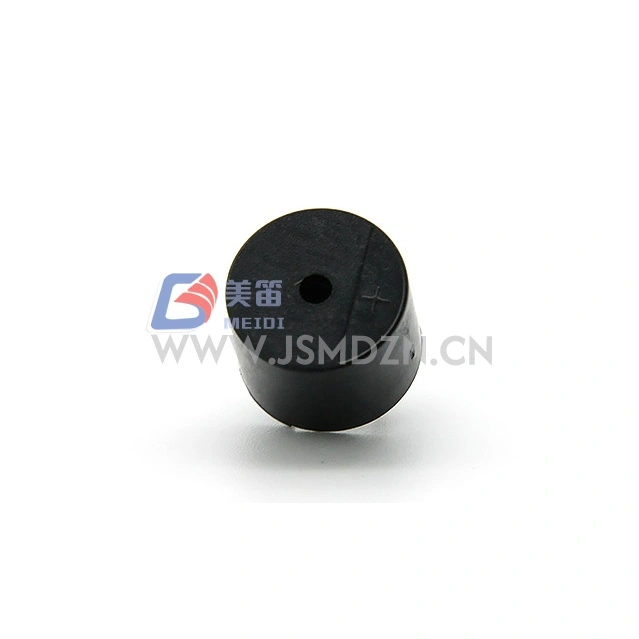

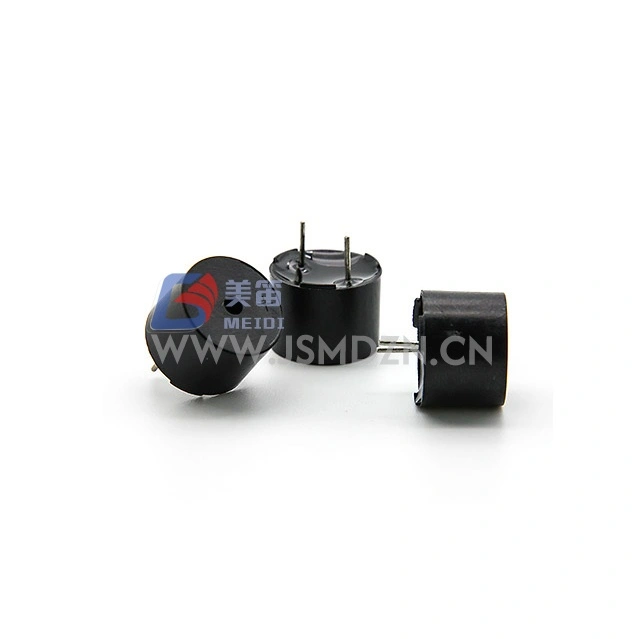

MEIDI HN-1295 12 mm 2400 Hz genomgående elektromagnetisk passiv summer är en elektromagnetisk passiv summer designad för montering genom hål i elektroniska system som kräver extern drivsignal för ljudgenerering. Med en kroppsdiameter på 12 mm integreras denna summer i vanliga PCB-layouter som används i industriella kontrollpaneler, larmsystem, konsumentapparater och diagnostisk utrustning.
2400Hz resonansfrekvensen accepterar externa fyrkantvågsdrivsignaler, vilket möjliggör konsekvent akustisk återkoppling när den drivs vid eller nära den nominella frekvensen. Med en märkspänning på 5Vo-p och ett driftområde på 3--7Vo-p ger HN-1295 flexibilitet i drivkretsdesign.
42Ω spolresistansen är vald för applikationer för genomgående hålmontering. Det svarta PPO-huset ger strukturell stabilitet för genomgående monteringsprocesser.
Extern drivenhetsarkitektur --- accepterar fyrkantsvågsignaler vid 2400Hz för tongenerering; kräver AC-excitering, enbart DC-spänning kommer inte att producera ljud
Formfaktor för genomgående hål --- 12 mm diameter med stiftkonfiguration för standardkortlayouter
42Ω spoleimpedans --- för genomgående kretskortslayouter
Stabil akustisk utgång --- Min. 85dB vid 10 cm vid körning vid 5Vo-p, 2400Hz, 50 % arbetscykel fyrkantvåg
PPO höljematerial --- svart hölje för kompatibilitet med genomgående montering
RoHS-miljööverensstämmelse --- Ja
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | --- |
| Märkspänning | 5Vo-s | Resonansfrekvensreferens |
| Driftspänning | 3--7Vo-s | Körsignaltopp |

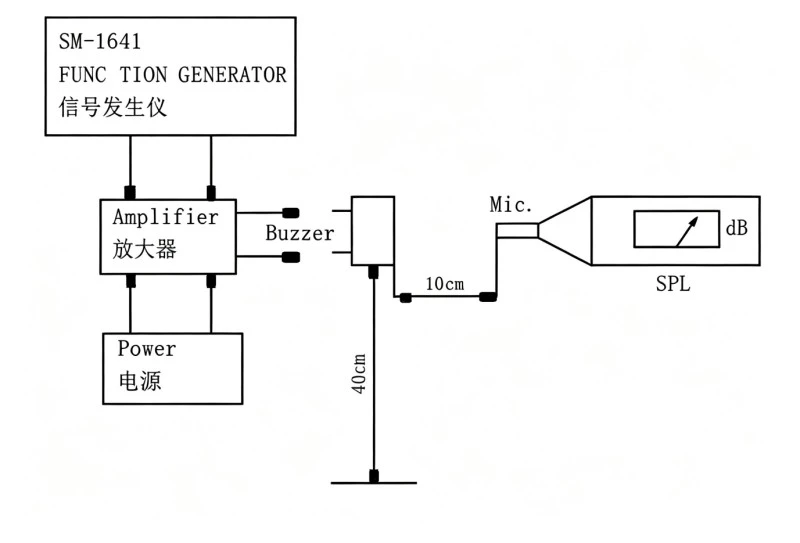

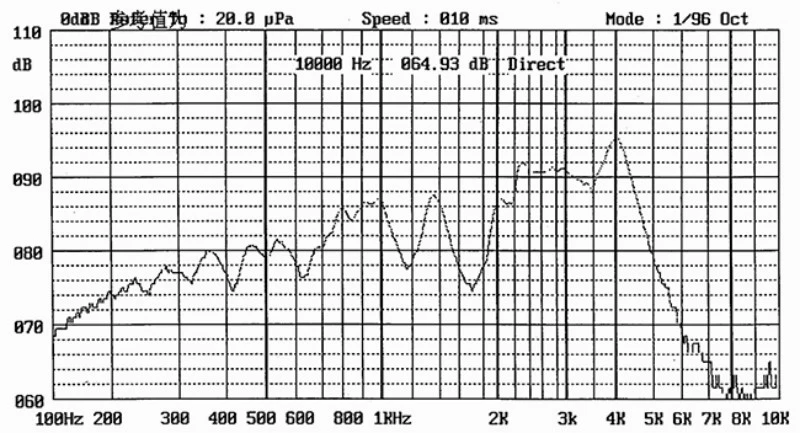

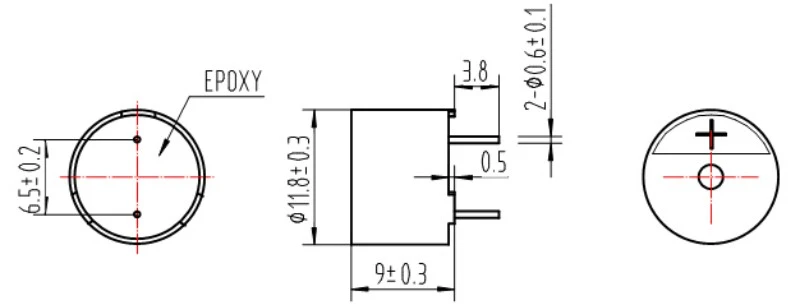

| Ljudtrycksnivå | Min. 85dB | Vid 5Vo-p, 2400Hz, 50% drift, 10cm |
| Resonansfrekvens | 2400Hz | Vid märkspänning |
| Spolemotstånd | 42 ± 5Ω | --- |
| Märkström | Max. 80mA | Vid 5Vo-p, 2400Hz, 50 % drift |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Förvaringstemperatur | -30℃ ~ +80℃ | --- |
| Yttre storlek | 12 mm (diameter) | Kropp exklusive stift |
| Nettovikt | Ca. 1,5 g | --- |
| Material för hölje | Svart PPO | --- |
| Miljöskyddsförordningen | RoHS | --- |
Industriella kontrollpanellarmmoduler som kräver akustiska larm
Säkerhets- och intrångsdetekteringssystem med genomgående PCB-design
Kontrollkort för konsumentapparater som använder standardmontering för summer
Diagnostik- och testutrustning som behöver hörbar statusindikering
PLC och automationssystem med drivutgångar
Avbrottsfri strömförsörjningsenheter för feltillståndsvarningar
| Designkrav | HN-1295 Fördel |
| Genomgående mönsterkortslayouter | 12 mm diameter för standard PCB-montage |
| Konsekvent larmtonsfrekvens | 2400Hz resonansfrekvens för enhetlig akustisk karaktär |
| Kompatibilitet med monteringsprocessen | Svart PPO-hus för genomgående montering |
| Miljööverensstämmelse | RoHS |
MEIDI tillverkar HN-1295 med kvalitetskontroll i varje produktionssteg från produktdesign, inköp och testning. Kontakta MEIDI för certifieringsdetaljer.
Efter något av följande tester ska produkten uppfylla acceptanskriterierna: inga defekter eller försämring av utseende och elektriska egenskaper (förutom SPL); SPL får inte minska med mer än 10dB från den lägsta SPL som anges i databladet.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -40 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%--95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning (alla 6 ytor och 3 kanter), släpp från 1,2 m höjd på tjock träskiva eller 5 cm hård träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka produktens elektriska prestanda.

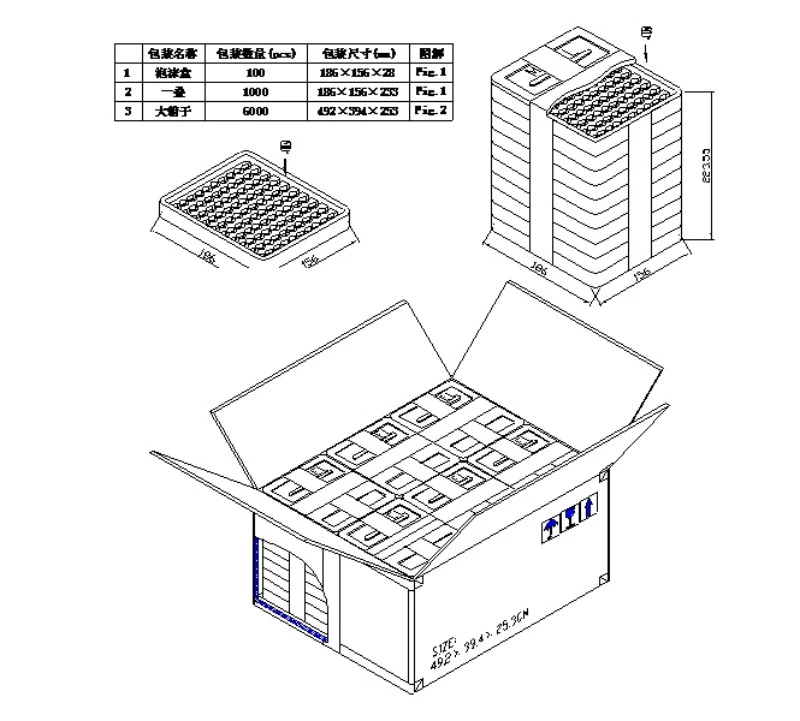

| Punkt | Specifikation |
| Produkttyp | ELEKTROMAGNETISK BUZZER |
| Kvantitet | 6000 st |
| Kartongvolym | 52×41,5×27 CM |
1. Kräver denna summer en extern drivsignal, eller kan den drivas med DC-spänning?
Som en passiv elektromagnetisk summer kräver HN-1295 en extern AC-signal --- typiskt en fyrkantsvåg vid eller nära 2400Hz --- för att generera hörbar utsignal. Enbart likspänning kommer inte att producera ljud och kan skada spolen genom kontinuerligt strömflöde.
2. Vilken körfrekvens rekommenderas för maximalt ljudtryck?
Maximal SPL inträffar vid resonansfrekvensen 2400Hz. SPL minskar avsevärt när den drivs av resonans. För konsekvent Min. 85dB utgång, kör vid 2400Hz med 50 % duty cycle fyrkantvåg vid 5Vo-p.
3. Vilken drivkrets är lämplig för 42Ω spolimpedansen?
Standard NPN/PNP-transistorkonfigurationer med öppen kollektor med pull-up-motstånd är kompatibla. För mikrokontroller GPIO Direct Drive, verifiera att porten kan källa eller sjunka ≥80mA. En tillbakagångsdiod rekommenderas vid körning med induktiva laster eller reläkretsar.
4. Vilken är den rekommenderade lödmetoden för denna genomgående summer?
HN-1295 är kompatibel med standard genomhåliga våglödningsprocesser. För manuell lödning, kontakta MEIDI för rekommenderade temperatur- och varaktighetsspecifikationer.
5. Finns anpassade resonansfrekvenser eller spolresistanser tillgängliga?
Kontakta MEIDI för tekniska frågor angående anpassade konfigurationer.
För tekniska datablad, anteckningar om drivkretsapplikationer eller OEM-konfigurationsdiskussion, kontakta MEIDI applikationstekniker.
