Dubbla spänningsalternativ: 5Vo-p (30Ω) och 12Vo-p (120Ω)
800Hz resonansfrekvens för extern fyrkantsvågdrift
Min. 85dB ljudtryck vid 10 cm under nominella körförhållanden
PBT-hus för strukturell stabilitet
-20℃ till +70℃ driftstemperaturområde
Två spolresistansalternativ för att matcha olika drivkretsdesigner

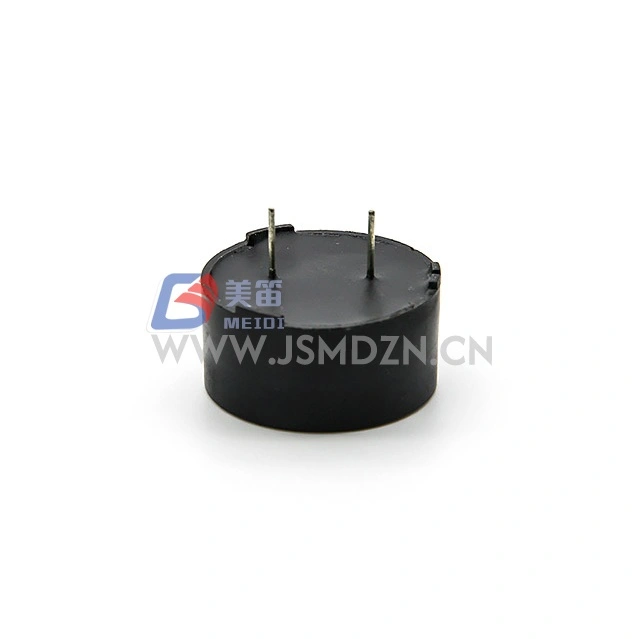

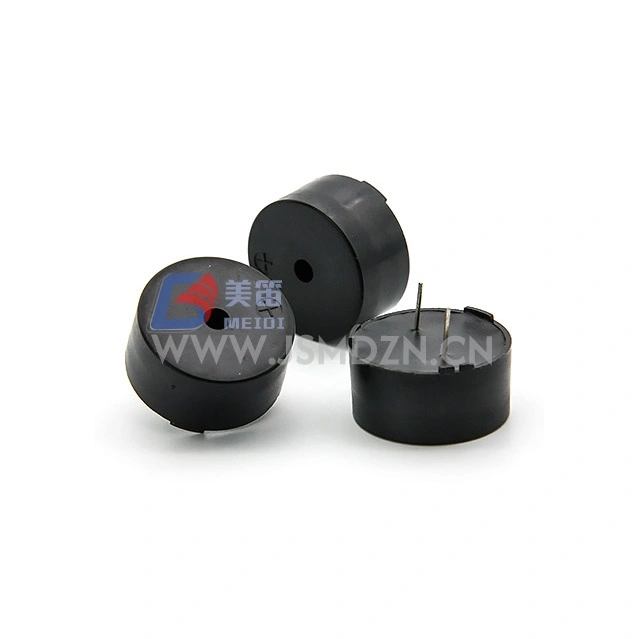

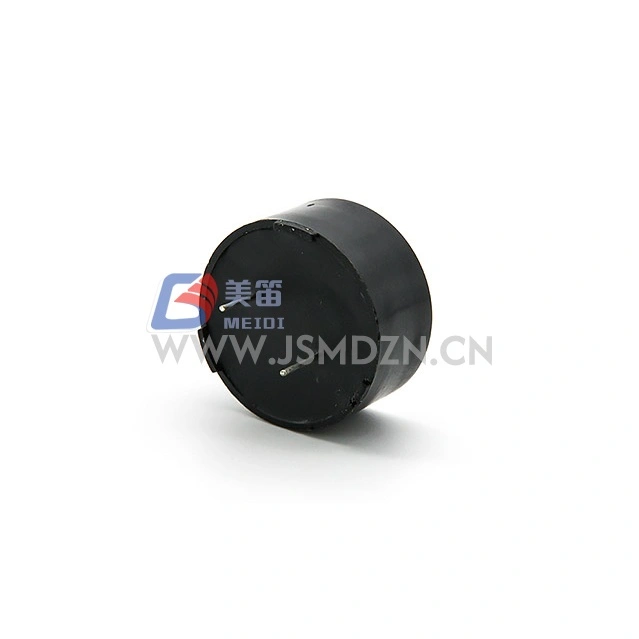

MEIDI KC2512 25 mm elektromagnetisk passiv summer är en elektromagnetisk passiv summer designad för applikationer som kräver extern drivsignal för ljudgenerering. Med en kroppsdiameter på 25 mm rymmer denna summer två distinkta spolkonfigurationer för att passa olika spänningsskenor och krav på drivkretsar.
KC2512-30R-varianten fungerar på 5Vo-p med en 30Ω-spole. KC2512-120R-varianten fungerar på 12Vo-p med en 120Ω-spole. Båda varianterna resonerar vid 800Hz och kräver extern fyrkantvågsexcitering vid eller nära denna frekvens för optimal akustisk prestanda.
PBT-huset ger dimensionsstabilitet över det nominella driftstemperaturområdet. För applikationer som kräver alternativa spolresistanser eller spänningsklasser, kontakta MEIDI för anpassade summerkonfigurationer.
Dubbla spolkonfiguration --- 30Ω (5V) och 120Ω (12V) alternativ för att matcha olika systemspänningsskenor
Extern drivenhetsarkitektur --- accepterar fyrkantsvågsignaler vid 800Hz; kräver AC-excitering, enbart DC-spänning kommer inte att producera hörbar utsignal

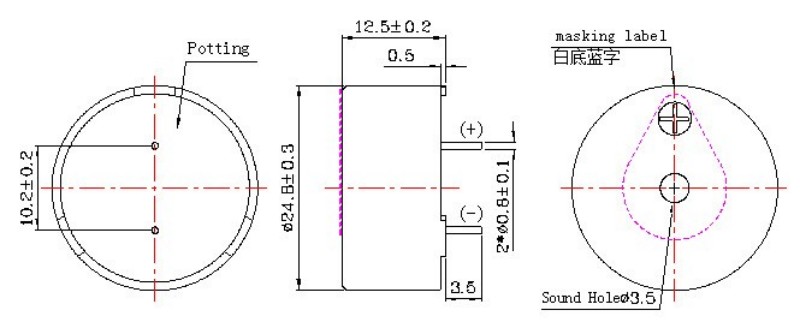

25 mm formfaktor --- standarddiameter för vanliga panel- och PCB-monteringslayouter
Stabil akustisk utgång --- Min. 85dB vid 10 cm när den drivs med märkspänning och resonansfrekvens med 50 % arbetscykel fyrkantvåg
PBT-husmaterial --- ger strukturell integritet över hela driftstemperaturområdet
Bred driftstemperatur --- -20℃ till +70℃
| Parameter | KC2512-30R | KC2512-120R |
| Produkttyp | Elektromagnetisk passiv summer | Elektromagnetisk passiv summer |
| Märkspänning | 5Vo-s | 12Vo-s |
| Driftspänning | 3--7Vo-s | 9--14Vo-s |
| Märkström (MAX) | 30mA | 40mA |
| Min. Ljudutgång på 10 cm | 85dB | 85dB |
| Spolemotstånd | 30 ± 5Ω | 120 ± 15Ω |
| Resonansfrekvens | 800Hz | 800Hz |
| Material för hölje | PBT | PBT |
| Driftstemperatur | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Förvaringstemperatur | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Nettovikt | 8g | 8g |
Industriella kontrollpaneler och PLC-system som kräver hörbar statusindikering med extern drivkrets
Kontrollkort för konsumentapparater som använder 5V eller 12V logiska utgångar för larm- och varningsfunktioner
Säkerhets- och passersystem med dedikerade summerdrivningsutgångar
Test- och mätutrustning som behöver hörbar återkoppling under driftsekvenser
Strömförsörjning och UPS-enheter för ljudvarningar för feltillstånd
Byggnadsautomationssystem med centraliserade larmmeddelandemoduler
| Designkrav | KC2512 Fördel |
| Flexibel spänningsskena kompatibilitet | Dubbla varianter (5V/30Ω och 12V/120Ω) |
| Konsekvent akustisk karaktär | 800Hz resonansfrekvens |
| Standard monteringsintegration | 25 mm diameter för vanliga panelutskärningar och PCB-layouter |
| Drivrutinskretsmatchning | Två spolmotståndsalternativ för olika inköps-/sänkningsmöjligheter |
| Miljömässig hållbarhet | PBT-hus klassat för -20℃ till +70℃ drift |

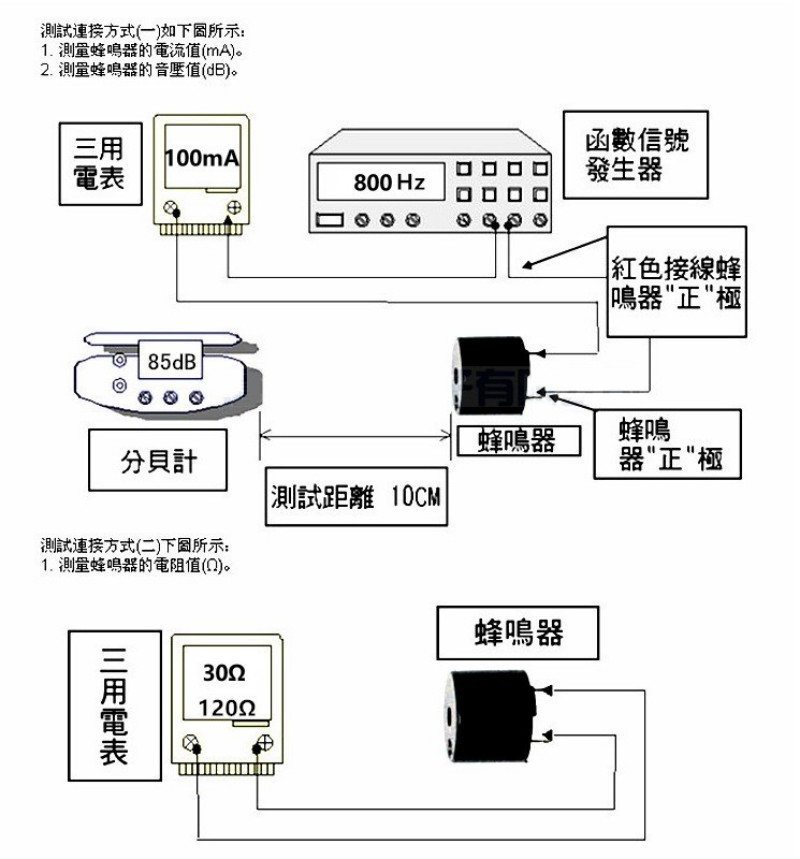

MEIDI tillverkar KC2512-serien med kvalitetskontrollprocesser som omfattar inspektion av inkommande material, övervakning under process och slutlig elektrisk testning. Varje produktionssats genomgår verifiering av resonansfrekvens, spolresistans och ljudtrycksnivå för att bekräfta överensstämmelse med databladets specifikationer.
KC2512-serien utsätts för miljömässiga och mekaniska stresstester för att verifiera hållbarhet under typiska drifts- och lagringsförhållanden. Efter testning ska produkten uppfylla acceptanskriterier utan defekter i utseende eller elektriska egenskaper.
| Testobjekt | Testvillkor |
| Livstest | Märkspänning, 1/2 arbetsresonansfrekvens fyrkantvåg, 96 timmar vid 25±10℃ |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -40 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%--95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning, alla 6 ytor och 3 kanter, fall från 1,2 meters höjd på tjock träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka den elektriska prestandan.
1. Kräver KC2512 en extern drivsignal, eller kan den drivas med DC-spänning?
Som en passiv elektromagnetisk summer kräver KC2512 en extern AC-signal --- typiskt en fyrkantsvåg vid eller nära 800 Hz --- för att generera hörbar utsignal. Enbart likspänning kommer inte att producera ljud och kan skada spolen genom kontinuerligt strömflöde.
2. Vilken KC2512-variant ska jag välja för ett 5V mikrokontrollsystem?
Välj KC2512-30R för 5V-system. 30Ω spolresistansen är klassad för 5Vo-p drift med ett maximalt strömdrag på 30mA. Verifiera att din drivkrets kan generera eller sänka den erforderliga strömmen, eller använd ett transistorbuffertsteg.
3. Vilken är den rekommenderade körfrekvensen för maximalt ljudtryck?
Maximal SPL inträffar vid resonansfrekvensen 800Hz. SPL minskar när den drivs av resonans. För konsekvent Min. 85dB utgång, kör vid 800Hz med 50 % duty cycle fyrkantvåg vid märkspänningen för den valda varianten.
4. Vilken drivkrets är lämplig för 120Ω KC2512-120R varianten?
Standardkonfigurationer med öppen kollektor eller push-pull transistorer är kompatibla. 120Ω-spolen drar maximalt 40mA vid 12Vo-p. För mikrokontroller GPIO Direct Drive, verifiera portströmkapaciteten. En tillbakagångsdiod rekommenderas vid drivning av induktiva laster.
5. Finns anpassade spolresistanser eller resonansfrekvenser tillgängliga för 25 mm formfaktorn?
Kontakta MEIDI för tekniska frågor angående anpassade konfigurationer inom KC2512-serien eller relaterade elektromagnetiska summerprodukter.
För tekniska datablad, anteckningar om drivkretsapplikationer eller OEM-konfigurationsdiskussion, kontakta MEIDI applikationstekniker.
| Punkt | Specifikation |
| Produkttyp | ELEKTROMAGNETISK BUZZER |
| Kvantitet | Kontakta MEIDI för förpackningsdetaljer |
| Kartongvolym | Kontakta MEIDI för förpackningsdetaljer |
