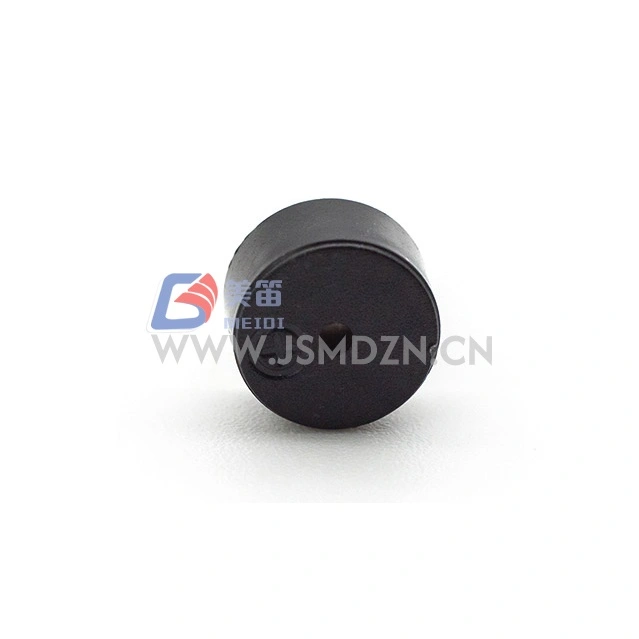

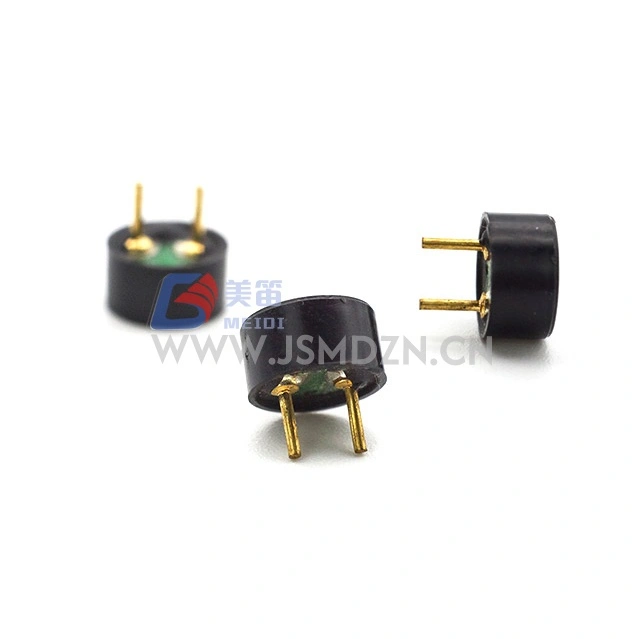

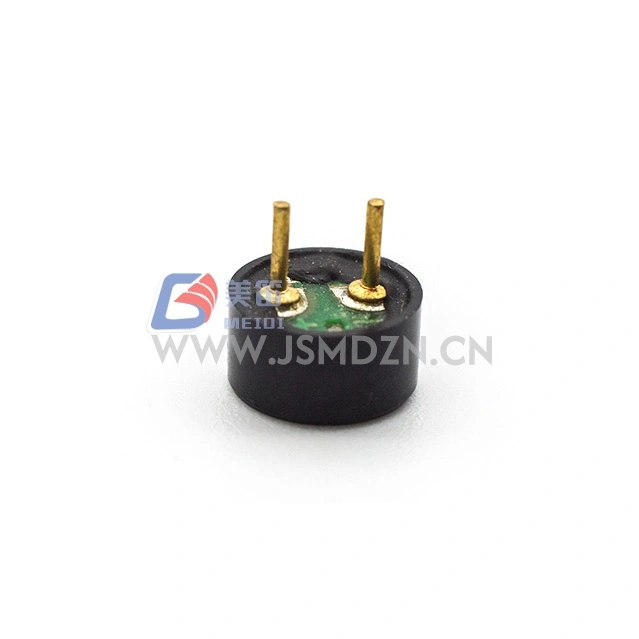

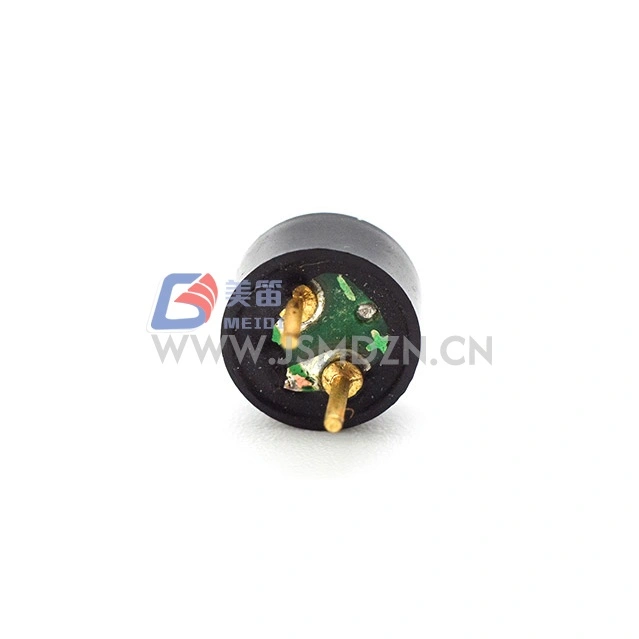

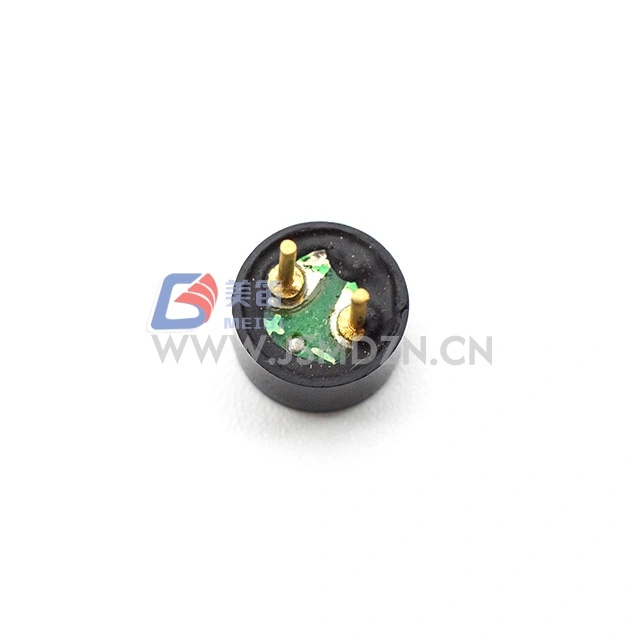

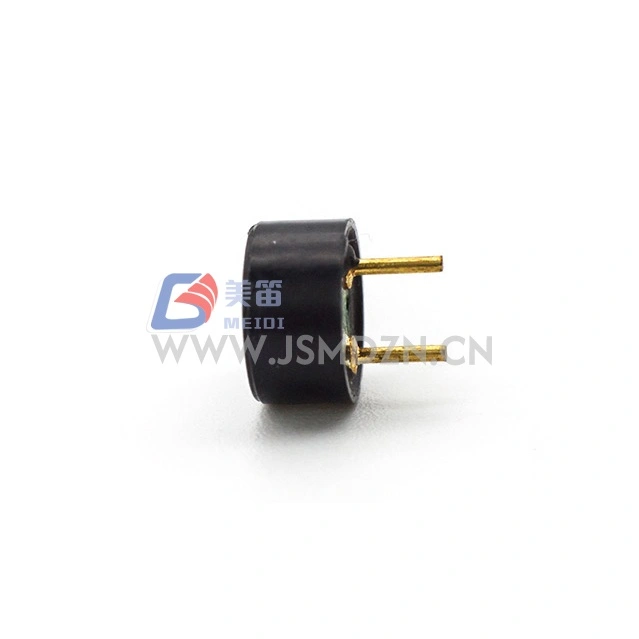

6,5x3,5mm SMD elektromagnetisk passiv summer

6,5x3,5mm SMD elektromagnetisk passiv summer

6,5 mm × 3,5 mm fotavtryck för kretskortslayouter med hög densitet

2731Hz resonansfrekvens för tongenerering med extern fyrkantsvågdrift

16Ω spolimpedans för lågspänningslogiknivådrivkretsar

Min. 70dB ljudtryck vid 10 cm under nominella 3Vo-p-driftförhållanden

Ytmonteringspaket för automatisk plock-and-place montering

-20℃ till +70℃ driftstemperaturområde

Nyckelfunktioner

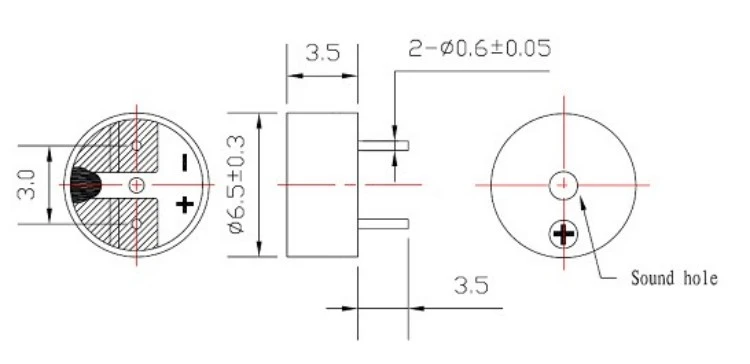

Miniatyr SMD-fotavtryck --- 6,5 mm × 3,5 mm kroppsstorlek för kretskort med hög densitet där montering genom hål är opraktisk

2731Hz resonansfrekvens --- tongenerering när den drivs med extern fyrkantvåg vid nominell frekvens; kräver AC-excitering, enbart DC-spänning kommer inte att producera ljud

Låg spoleimpedans --- 16Ω resistans för gränssnitt med 3V utgångar på logisk nivå

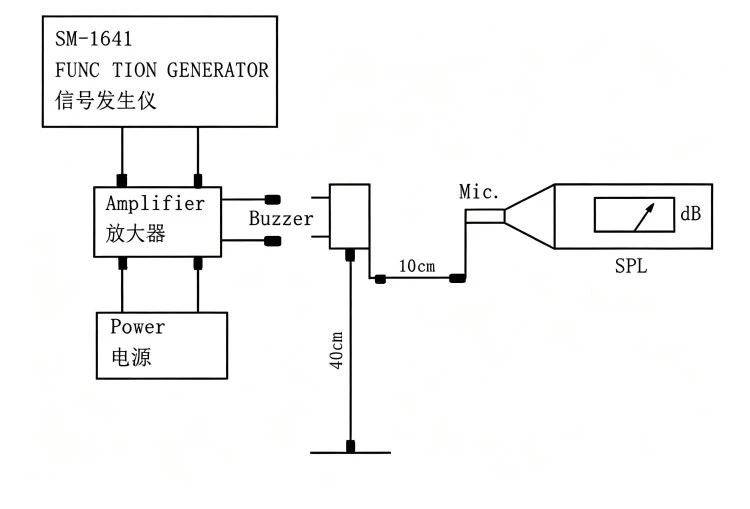

Definierad akustisk utgång --- Min. 70dB vid 10 cm vid körning vid 3Vo-p, 2731Hz, 50 % arbetscykel fyrkantvåg

Noryl höljematerial --- svart termoplasthölje kompatibelt med standard ytmonterade återflödesprofiler

Lättviktskonstruktion --- cirka 0,5 g per enhet

Typiska applikationer

Bärbar medicinsk utrustning och hälsomonitorer som kräver kompakta ljudvarningar i batteridrivna höljen

Smarta hemsensorer och IoT-gateways med begränsad PCB-fastighet för ljudåterkopplingskomponenter

Handhållen instrumentering och mätare för driftbekräftelsetoner

Bärbar elektronik och träningsspårare där komponenternas höjd och vikt är begränsad

Kompakta apparatstyrtavlor i kök och hushållsutrustning för timer- och larmfunktioner

POS-terminaler och betalningsenheter för hörbar transaktionsstatus

Vanliga frågor

1. Vilken lödningsprocess rekommenderas för HN-6535 SMD-summern?

Kontakta MEIDI för den rekommenderade reflowlödningsprofilen. Det svarta Noryl-höljet är kompatibelt med vanliga ytmonterade återflödesprocesser.

2. Kan HN-6535 drivas direkt från en mikrokontroller GPIO-stift?

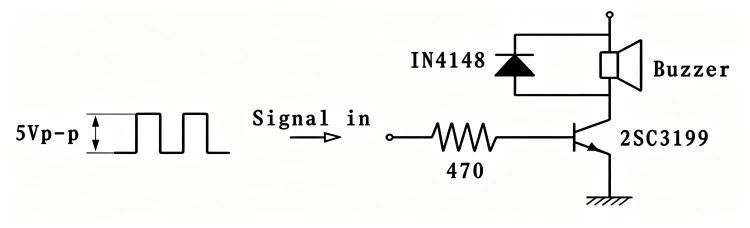

16Ω-spolen drar maximalt 80mA vid 3Vo-p. Verifiera att din mikrokontroller GPIO kan generera eller sänka denna ström kontinuerligt. Om GPIO-strömstyrkan är otillräcklig, använd en lågsida NPN- eller MOSFET-omkopplare med ett strömbegränsande motstånd.

3. Vad händer om summern drivs med en annan frekvens än 2731Hz?

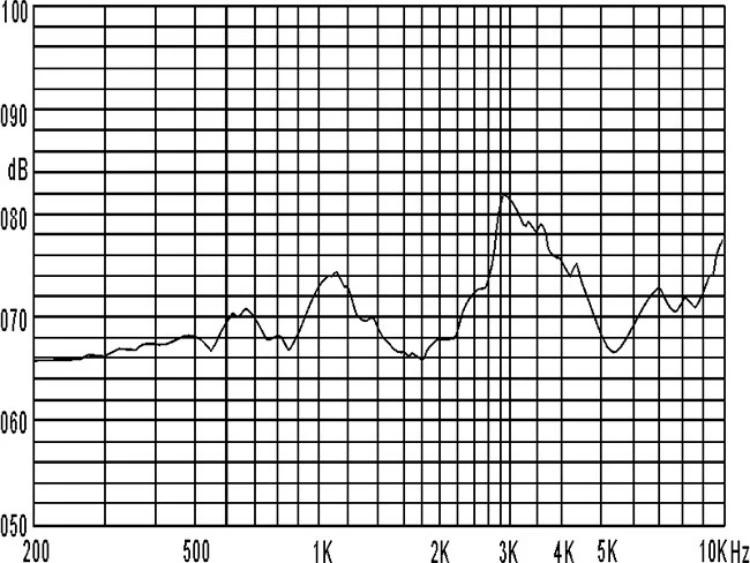

Ljudtrycksnivån minskar när den drivs av resonans. För konsekvent Min. 70dB utgång, kör vid 2731Hz med 50 % duty cycle fyrkantvåg vid 3Vo-p. Drift långt ifrån resonans kan resultera i avsevärt reducerad ljudutgång.

4. Är HN-6535 lämplig för kontinuerlig tongenerering?

Livstestvillkoret anger 96 timmars kontinuerlig drift vid märkspänning och resonansfrekvens. För applikationer som kräver längre kontinuerliga driftperioder, kontakta MEIDI för tillförlitlighetsdata som är specifika för din arbetscykel och miljöförhållanden.

5. Finns alternativa förpackningsstorlekar tillgängliga med samma 2731Hz resonansfrekvens?

Kontakta MEIDI för tekniska frågor angående alternativa formfaktorer och spolkonfigurationer inom produktsortimentet för elektromagnetiska passiva summer.
