9*4,2 mm magnetisk passiv summer

Den 9*4,2 mm magnetiska passiva summern består av tre passiva elektromagnetiska summer som delar en gemensam 9,0×5,5 mm genomgående mekanisk plattform, vilket möjliggör val av spänning, impedans och frekvens utan ändringar av PCB-layouten. Denna familj tar itu med en frekvent upphandlingsutmaning: ingenjörer står ofta inför kompromisser mellan drivspänning, strömförbrukning och akustisk karaktär som tvingar fram kostsam mekanisk omkonstruktion när det första valet visar sig vara suboptimalt.

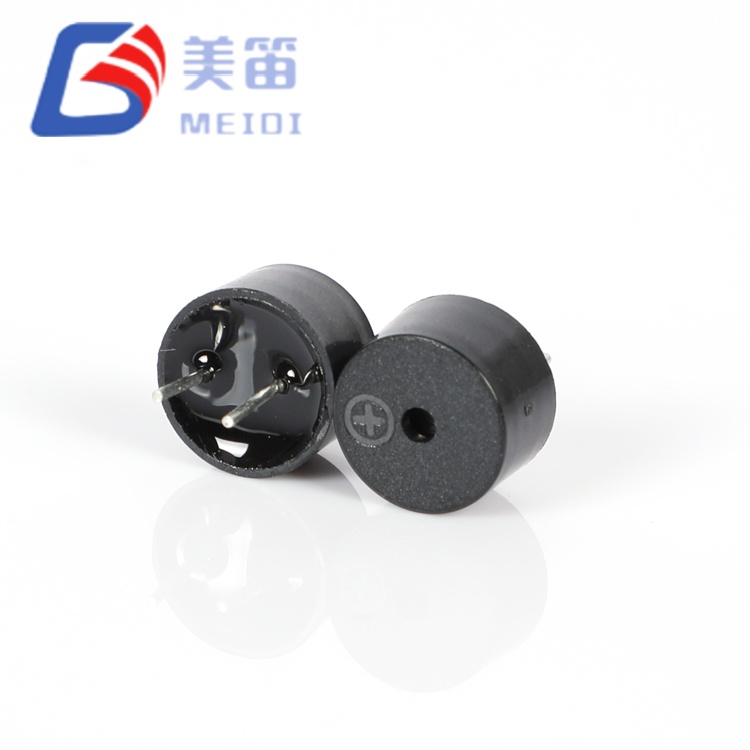

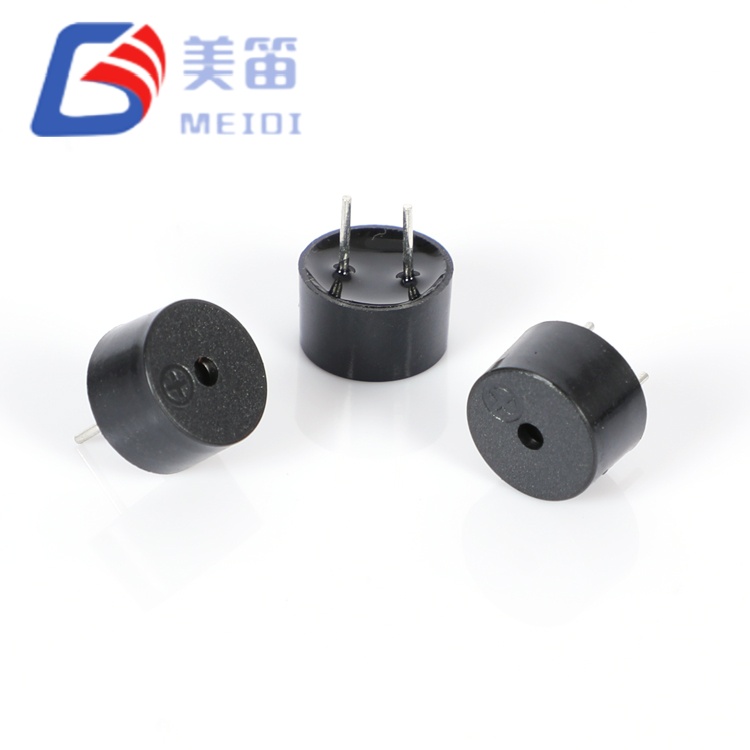

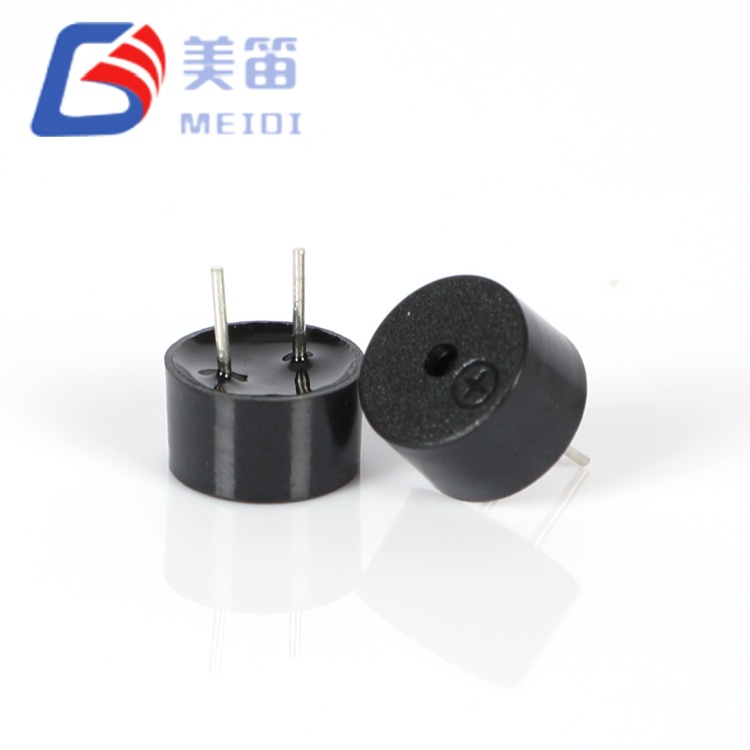

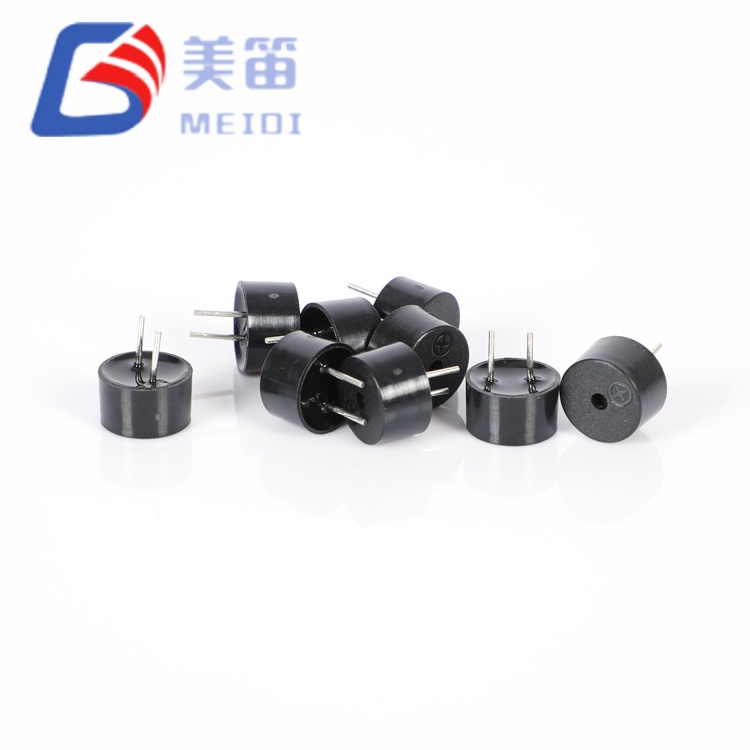

Tillverkade på MEIDI:s Jiangsu-anläggning kräver dessa passiva summer extern AC-excitering - vanligtvis en fyrkantsvåg eller PWM-signal från en mikrokontroller eller dedikerad drivrutin. Det enhetliga fotavtrycket innebär att identiska hålmönster, skyddszoner och akustiska modeller för kapslingar gäller för alla varianter; endast drivkretsen och stycklistan skiljer sig åt. Det svarta PBT-höljet tål våglödning vid 255°C och manuell omarbetning vid 360°C, vilket gör serien lämplig för både automatiserad högvolymsmontering och reparation av äldre utrustning.

Kärntekniska fördelar

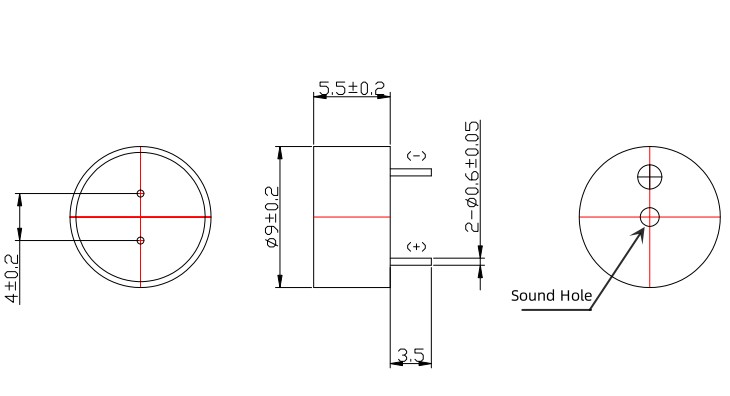

Enad mekanisk plattform – identisk 9,0×5,5 mm fotavtryck och stiftkonfiguration i alla varianter; utvärdera elektriska alternativ utan revidering av PCB-layout

Spänningsoptimerad impedansparning – 16Ω för enkelhet på 3,3V direktdrift; 42Ω för 5V reducerad strömeffektivitet

Frekvensvalbar akustik – 2,7 kHz för lågfrekventa varningar; 4,0 kHz för högre frekvens tonal klarhet

Reparationstolerant PBT-hölje – tål våglödning vid 255°C, manuell lödning vid 360°C och upprepad omarbetning utan akustisk försämring

Äldre-kompatibel genomgående fotavtryck – drop-in ersättning för föråldrade 9 mm och 12 mm branschstandard summer

Full satsspårbarhet – märkning av partikod möjliggör 10 års lagring av produktionsdatum, testdata och satsposter för råmaterial

Mål applikationssegment

QMB‑09B‑03: Batteridrivna bärbara instrument, infrastruktur för smart mätning, 3,3 V kontrollkort för konsumentapparater, Li-jondrivna IoT-sensorer, handhållna diagnostiska verktyg

QMB-09B-05: Industriella PLC-larmmoduler, 5V biltillbehörssystem, kommersiella kylkontroller, avbrottsfri strömförsörjning, byggnadsautomationspaneler

QMB‑09B‑05 4KHZ: Medicinsk diagnostisk utrustning som kräver skarpa varningstoner, säkerhetsinbrottspaneler med tonal diskriminering, hemelektronik som behöver akustiskt varumärke, passersystem med flera hörbara signaler

Tillverkningskvalitet och batchspårbarhet

MEIDI producerar QMB-09B-serien på dedikerade genomgående monteringslinjer med automatiserade lindnings-, lödnings- och inspektionsstationer. Vår tillverkningsbas i Jiangsu följer ISO 9001-protokollen, med processkontroller i varje produktionssteg. Varje batch har en partikodmärkning på höljet, vilket möjliggör 10-års spårbarhet till produktionsdatum, testprotokoll och råvarucertifikat.

Kvalificering på batchnivå inkluderar:

Spolemotstånd 100 % test – toleransverifiering per variantspecifikation (16Ω ±5Ω eller 42Ω ±5Ω)

Resonansfrekvenspunktkontroll – statistisk provtagning vid nominell frekvens ±11 %; typiskt mätområde 2650–2740Hz för 2,7kHz varianter

SPL batchverifiering – ≥85dB minimum vid nominella förhållanden; provmedelvärde vanligtvis 90–93dB

Validering av strömdrag – ≤80mA (QMB‑09B‑03) eller ≤60mA (QMB‑09B‑05-varianter) vid märkspänning

Lödbarhet enligt J‑STD‑002 – kategori 3, 260°C vätvåg med full blytäckning

RoHS- och REACH-överensstämmelse – fullständig materialdeklaration och certifikat tillgängligt på begäran

Termisk chock cykling – 5 cykler mellan -30°C och +80°C med 30 minuters uppehåll per extrem, verifierar strukturell integritet hos PBT-huset och interna anslutningar

Series FAQ – Praktisk vägledning för design och inköp

F1: Hur väljer jag mellan QMB-09B-03, QMB-09B-05 och QMB-09B-05 4KHZ?

Urvalet styrs av din tillgängliga drivspänning, nuvarande budget och akustiska preferenser. QMB‑09B‑03 (16Ω, 1,5–4,5V) är optimerad för 3,3V logik- och litiumjonbatterisystem där direkt MCU GPIO-drivning önskas. Dess lägre spolresistans extraherar mer ström från 3,3V-skenor, vilket ger högre SPL per volt än 42Ω-varianten vid samma drivspänning. QMB‑09B‑05 (42Ω, 3–7V) riktar sig till 5V industri- och bilbussar där minskat strömförbrukning (≤60mA mot ≤80mA) har betydelse för värmehantering och strömförsörjningsbelastning. 4kHz-varianten ger samma spänningskompatibilitet med högre frekvens tonal klarhet för applikationer där 2,7kHz är för lågt eller maskeras av omgivande brus.

F2: Kan jag använda QMB-09B-03 i ett 5V-system eller QMB-09B-05 i ett 3,3V-system?

Rekommenderas inte utan modifiering. QMB‑09B‑03 är klassad för maximalt 4,5V; Användning av 5V riskerar att spolen överhettas och kan överskrida ≤80mA-specifikationen. Den lägsta driftspänningen för QMB-09B-05 är 3V; vid 3,3V ger 42Ω-spolen reducerad uteffekt under märkspecifikationen. För 5V-system som kräver 16Ω drivegenskaper, lägg till ett seriemotstånd (vanligtvis 47–100Ω) för att begränsa strömmen till säkra nivåer. För 3,3V-system som kräver 42Ω-egenskaper, överväg QMB-09B-03 istället, eller utvärdera om en 5V-matning kan dirigeras till summern separat.

F3: Vad är den praktiska skillnaden mellan 2,7 kHz och 4,0 kHz i typiska miljöer?

2,7 kHz ger lågfrekvent penetration som skär igenom mekaniskt omgivande ljud som är vanligt i fabriksgolv, fordonshytter och maskinkapslingar. 4,0 kHz ger en högfrekvent tonkaraktär med stark uppfattning i tystare inomhusmiljöer som medicinska anläggningar, kontor och konsumentmiljöer. I utomhusapplikationer fortplantar sig 2,7 kHz med mindre atmosfärisk dämpning över avstånd. Båda frekvenserna är lika tillverkningsbara med identiska tillförlitlighet och livslängdsegenskaper; valet är en akustisk preferens och hänsyn till omgivande buller.

F4: Finns anpassade ledningslängder, alternativ stiftformning eller tejp-och-rullförpackning tillgängliga?

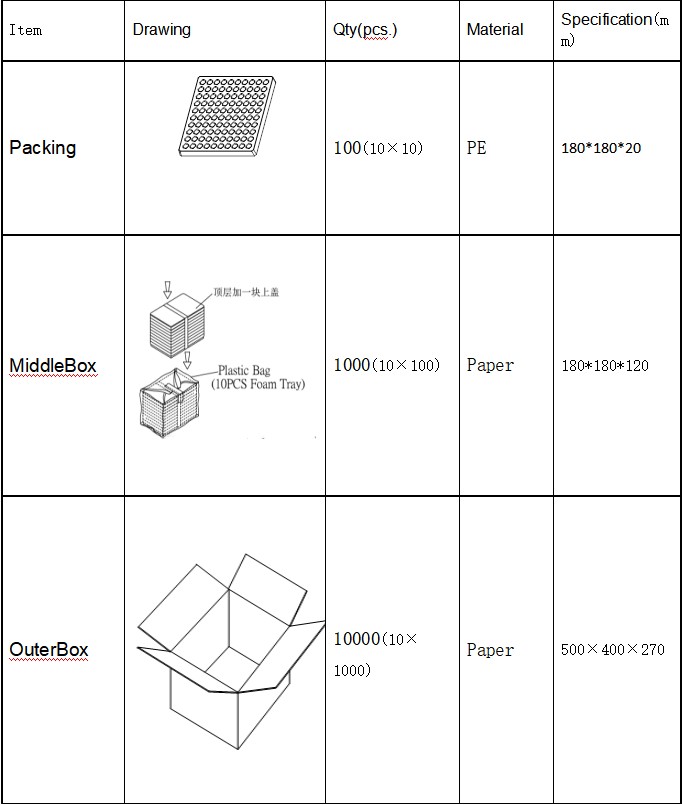

Ja. MEIDI stöder anpassad blytrimning (rak, krökt, offset eller vertikal formning) för icke-standardiserade PCB-layouter eller höjdbegränsade kapslingar. Tejp-och-rullförpackningar är inte standard för genomgående hålsummer men kan ordnas för automatisk insättning av stora volymer med minsta beställningskvantitet. Anpassad lead formning lägger vanligtvis till 2–4 veckor till ledtiden beroende på volym och komplexitet. Skicka in en OEM-konfigurationsbegäran för offert och genomförbarhetsbedömning.

F5: Kan jag köra dessa summer med en annan frekvens än den nominella resonansen?

SPL minskar när den drivs bort från resonans — uteffekten sjunker med cirka 6dB per oktav utanför resonans. För maximal volym, kör med den nominella frekvensen (2700Hz eller 4000Hz) ±5%. För flertons- eller musikapplikationer som kräver bred frekvensrespons, överväg en piezoelektrisk summer eller miniatyrhögtalare istället. QMB-09B-serien är optimerad för varningstoner med fast frekvens där maximal SPL per watt är det primära kravet.

Q6: What is the expected acoustic lifetime under continuous drive at rated voltage?

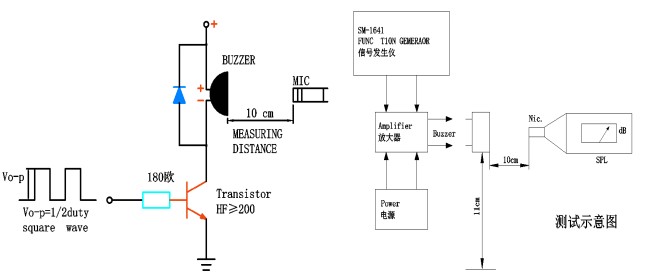

QMB-09B-serien är en passiv komponent; livslängden beror på drivsignalens arbetscykel, omgivningstemperatur och spänning. Standardkvalifikationen inkluderar 96 timmars kontinuerlig körning vid märkspänning med 1/2 arbetscykel fyrkantvåg vid 25°C. För utökade applikationer med kontinuerliga toner förlänger en reducerad driftcykel (t.ex. 1 sekund på, 4 sekunder av) livslängden och minskar spoluppvärmningen. Kontakta fabrikstekniker för applikationsspecifika livslängdsuppskattningar under dina driftsförhållanden.
