Extern fyrkantsvågsdrift vid 2048Hz
45Ω spoleimpedans
16 mm diameter för genomgående kretskortslayouter
Min. 85dB ljudtryck vid 10 cm under nominella körförhållanden
-20℃ till +70℃ driftstemperaturområde
Svart Noryl-hus för genomgående montering

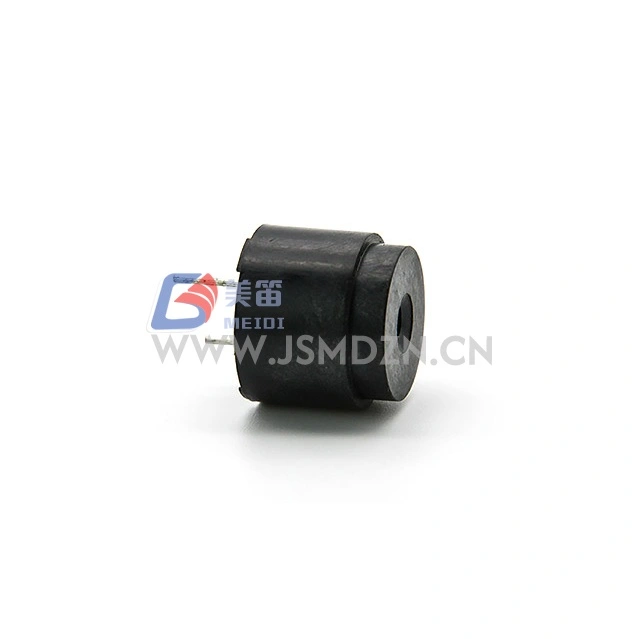

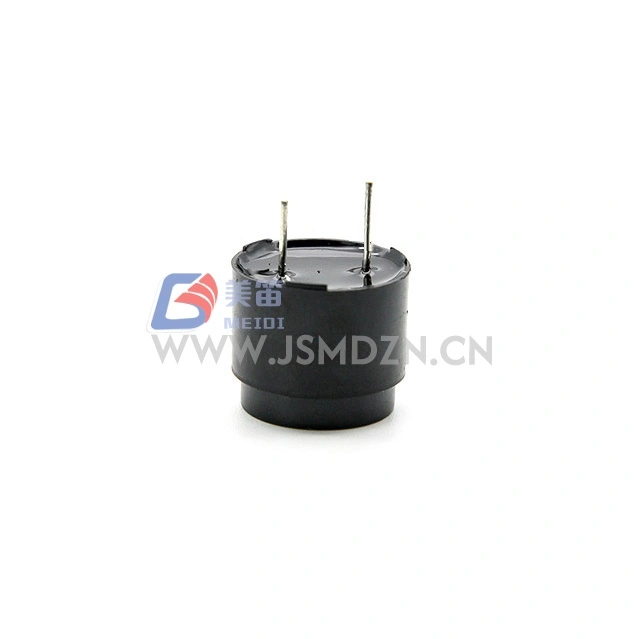

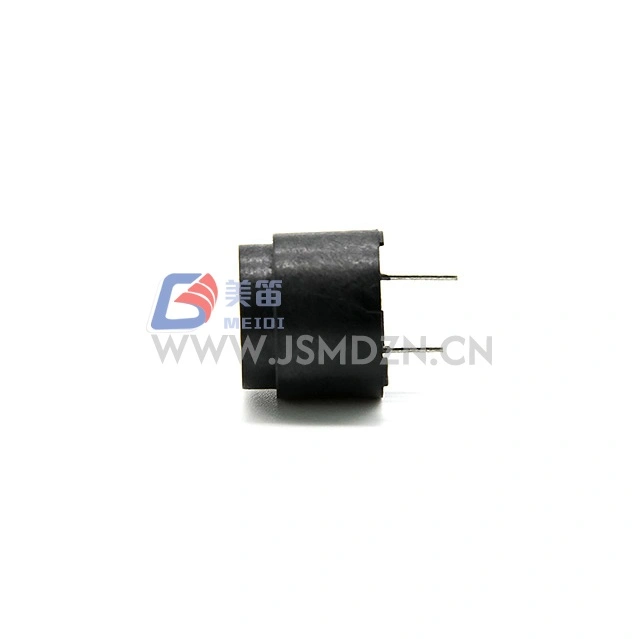

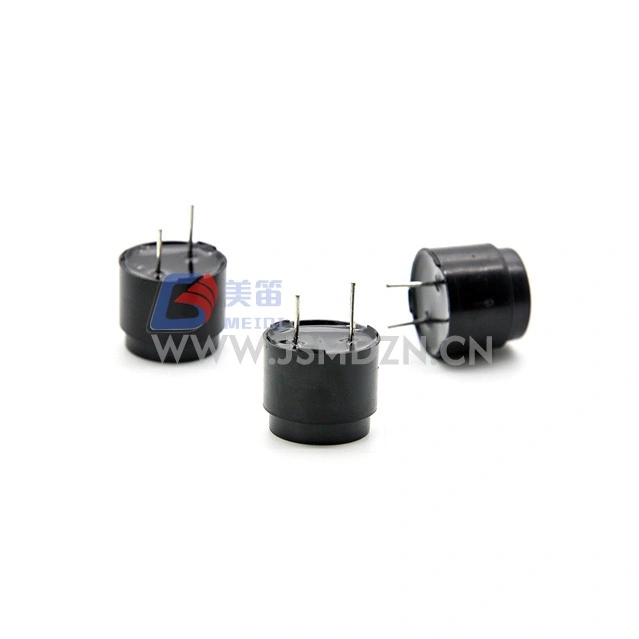

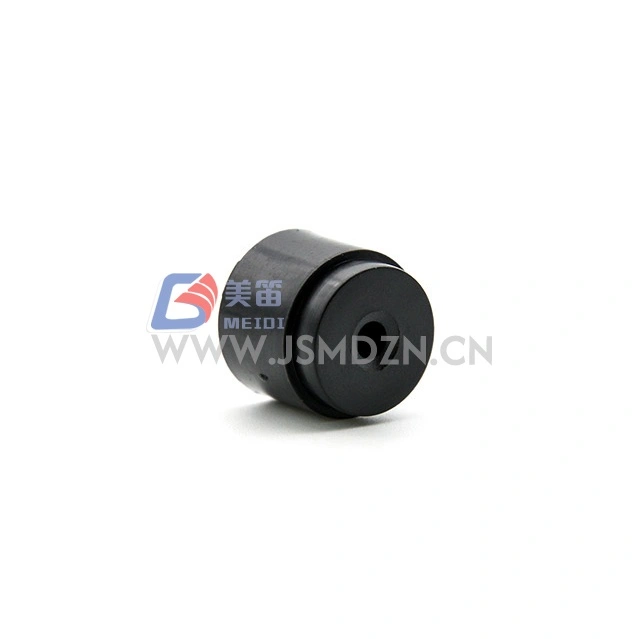

MEIDI HN-1614 16mm 2048Hz elektromagnetisk passiv summer med genomgående hål är en elektromagnetisk passiv summer designad för montering genom hål i elektroniska system som kräver extern drivsignal för ljudgenerering. Med en kroppsdiameter på 16 mm integreras denna summer i genomgående kretskortslayouter.
2048Hz resonansfrekvensen accepterar externa fyrkantvågsdrivsignaler. Med en märkspänning på 6Vo-p och ett driftområde på 4--8Vo-p, rymmer HN-1614 drivkretsar inom detta spänningsområde.
45 Ω spolresistansen matchar drivkretsar designade för detta impedansområde. Det svarta Noryl-höljet ger strukturell stabilitet för genomgående monteringsprocesser.
Extern drivenhetsarkitektur --- accepterar fyrkantsvågsignaler vid 2048Hz för tongenerering; Enbart likspänning kommer inte att producera ljud (allmän egenskap hos elektromagnetiska passiva summer)
Formfaktor för genomgående hål --- 16 mm diameter med stiftkonfiguration för genomgående kretskortslayouter
45Ω spoleimpedans --- för drivkretsmatchning inom märkspänningsområdet
Stabil akustisk utgång --- Min. 85dB vid 10 cm vid körning vid 6Vo-p, 2048Hz, 50 % arbetscykel fyrkantvåg
Noryl höljematerial --- svart hölje för genomgående montering
RoHS-miljööverensstämmelse --- Ja
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk passiv summer | --- |
| Märkspänning | 6Vo-s | Resonansfrekvensreferens |
| Driftspänning | 4--8Vo-s | Körsignaltopp |
| Ljudtrycksnivå | Min. 85dB | Vid 6Vo-p, 2048Hz, 50% drift, 10cm |

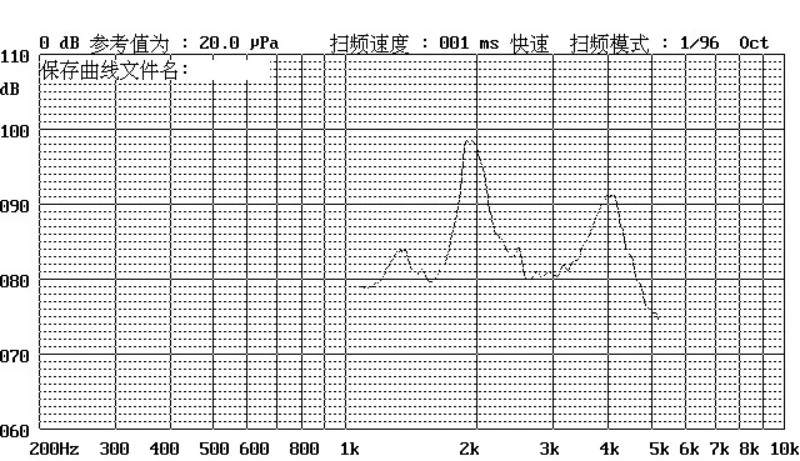

| Resonansfrekvens | 2048Hz | Vid märkspänning |
| Spolemotstånd | 45 ± 5Ω | --- |
| Märkström | Max. 40mA | Vid 6Vo-p, 2048Hz, 50 % drift |
| Driftstemperatur | -20℃ ~ +70℃ | --- |
| Förvaringstemperatur | -30℃ ~ +80℃ | --- |

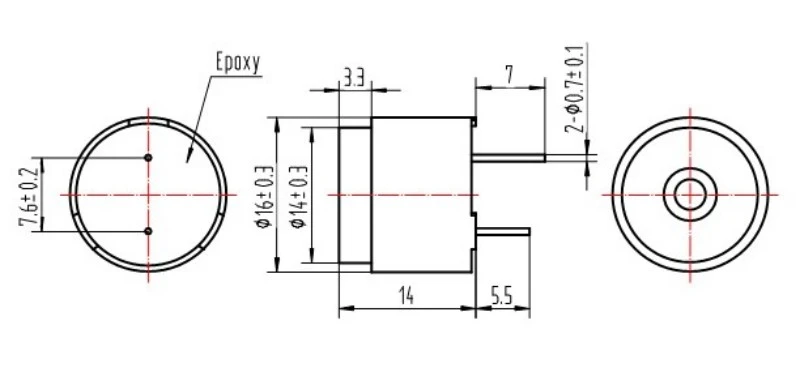

| Yttre storlek | 16 mm (diameter) | Kropp exklusive stift |
| Nettovikt | Ca. 4,6 g | --- |
| Material för hölje | Svart Noryl | --- |
| Miljöskyddsförordningen | RoHS | --- |

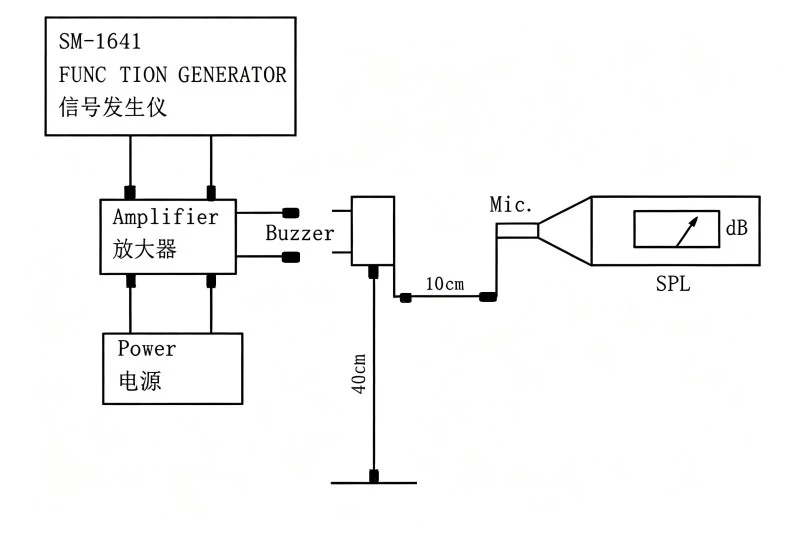

Standardtestförhållanden: Temperatur: 25±3℃, Fuktighet: 60±10%RH, Tryck: 860~1060hPa
Industriell kontrollpanel larmmoduler
Säkerhet och intrångsdetekteringssystem
Kontrolltavlor för konsumentapparater
Diagnostik och testutrustning
PLC och automationssystem
Avbrottsfri strömförsörjningsenheter
| Designkrav | HN-1614 Fördel |
| Genomgående mönsterkortslayouter | 16 mm diameter för standardmontage |
| Konsekvent larmtonsfrekvens | 2048Hz resonansfrekvens |
| Kompatibilitet med monteringsprocessen | Svart Noryl-hus för genomgående montering |
| Miljööverensstämmelse | RoHS |
MEIDI tillverkar HN-1614 med kvalitetskontroll i varje produktionssteg från produktdesign, inköp och testning. Kontakta MEIDI för certifieringsdetaljer.
Efter något av följande tester ska produkten uppfylla acceptanskriterierna: inga defekter eller försämring av utseende och elektriska egenskaper (förutom SPL); SPL får inte minska med mer än 10dB från den lägsta SPL som anges i databladet.
| Testobjekt | Testvillkor |
| Livstest | 25±10℃, märkspänning, 1/2 resonansfrekvens fyrkantvåg, 96 timmar |
| Högtemperaturtest | +80 ℃ lagring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Lågtemperaturtest | -30 ℃ förvaring i 96 timmar, återhämta sig vid rumstemperatur i 3 timmar innan testning |
| Fuktighetstest | +40±3℃, 90%--95% RH, 48 timmar, återhämta sig vid rumstemperatur i 6 timmar innan testning |
| Termisk chocktest | 70 ℃ 2 timmar → -20 ℃ 2 timmar (1 cykel), intervall 1 timme mellan cyklerna, totalt 10 cykler |
| Drop Test | Standardförpackning (alla 6 ytor och 3 kanter), släpp från 1,2 m höjd på tjock träskiva eller 5 cm hård träskiva |
| Vibrationstest | 1000 cykler/min, amplitud 1,5 mm, 1 timme per axel, totalt 3 axlar |
Varning: Undvik att främmande material kommer in i produkten, inklusive magnetiska material, vattenlösliga material och frätande gaser, eftersom dessa kommer att påverka produktens elektriska prestanda.
| Parameter | Värde |
| Produktbeskrivning | ELEKTROMAGNETISK BUZZER |
| Kvantitet | 6000 st |
| Kartongvolym | 52×41,5×27 CM |
1. Kräver denna summer en extern drivsignal, eller kan den drivas med DC-spänning?
Som en passiv elektromagnetisk summer kräver HN-1614 en extern AC-signal --- typiskt en fyrkantsvåg vid eller nära 2048Hz --- för att generera hörbar utsignal. Enbart likspänning kommer inte att producera ljud och kan skada spolen genom kontinuerligt strömflöde (allmän egenskap hos elektromagnetiska passiva summer).
2. Vilken körfrekvens rekommenderas för maximalt ljudtryck?
Maximal SPL inträffar vid resonansfrekvensen 2048Hz. SPL minskar avsevärt när den drivs av resonans. För konsekvent Min. 85dB utgång, kör vid 2048Hz med 50 % duty cycle fyrkantvåg vid 6Vo-p.
3. Vilken drivkrets är lämplig för 45Ω spolimpedansen?
Standard NPN/PNP-transistorkonfigurationer med öppen kollektor med pull-up-motstånd är kompatibla. För mikrokontroller GPIO direktdrift, verifiera att porten kan generera eller sänka ström baserat på märkströmspecifikationen (max. 40mA). En tillbakagångsdiod rekommenderas vid körning med induktiva laster eller reläkretsar.
4. Vilken är den rekommenderade lödmetoden för denna genomgående summer?
HN-1614 är kompatibel med standard genomhåliga våglödningsprocesser. För manuell lödning, kontakta MEIDI för rekommenderade temperatur- och varaktighetsspecifikationer.
5. Finns anpassade resonansfrekvenser eller spolresistanser tillgängliga?
Kontakta MEIDI för tekniska frågor angående anpassade konfigurationer.
För tekniska datablad, anteckningar om drivkretsapplikationer eller OEM-konfigurationsdiskussion, kontakta MEIDI applikationstekniker.
