Resonansfrekvens: 4,0 ± 0,5 kHz.
Fri kapacitans: 25 000 / 2 600 pF ± 30 % vid 120 Hz.
Ekvivalent motstånd: ≤ 500 Ω.
Dielektrisk förlust: ≤ 5%. Drifttemperatur: -20 °C till +70 °C.
Förvaringstemperatur: -30 °C till +80 °C.

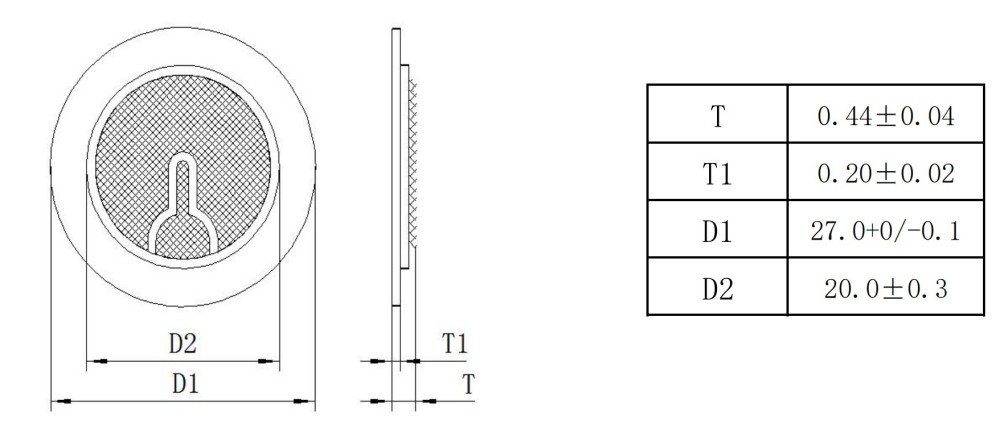

Mått: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Kontakta MEIDI för bulkpriser, kostnadsfria utvärderingsprover eller en anpassad konfigurationsoffert.

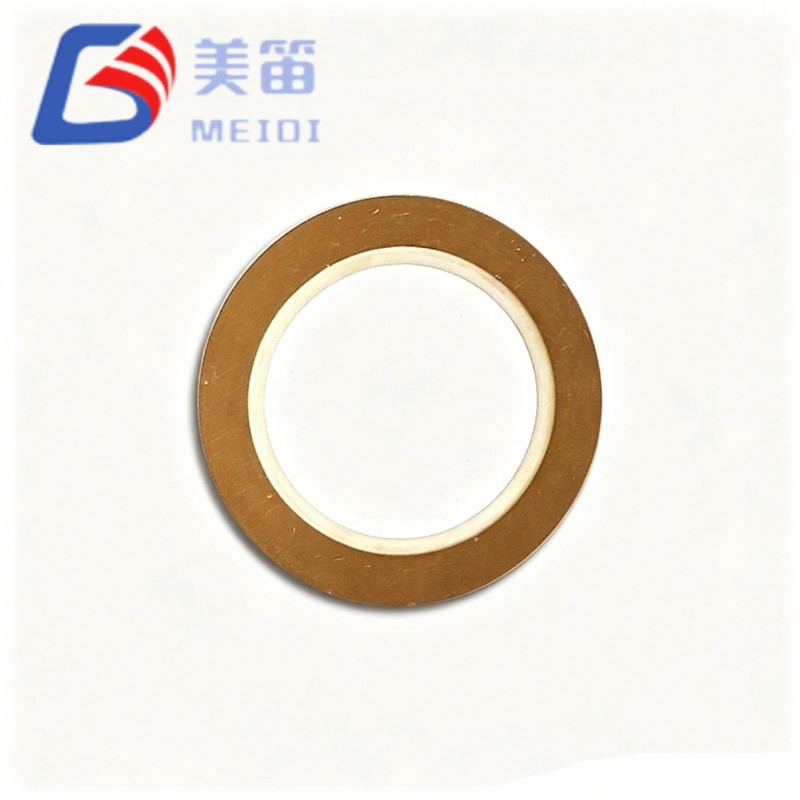

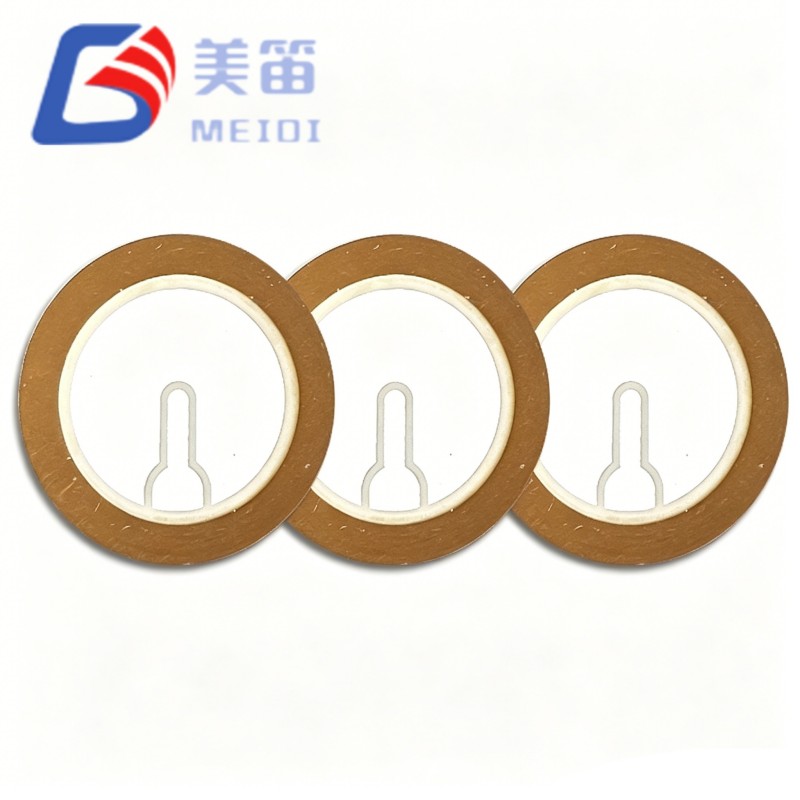

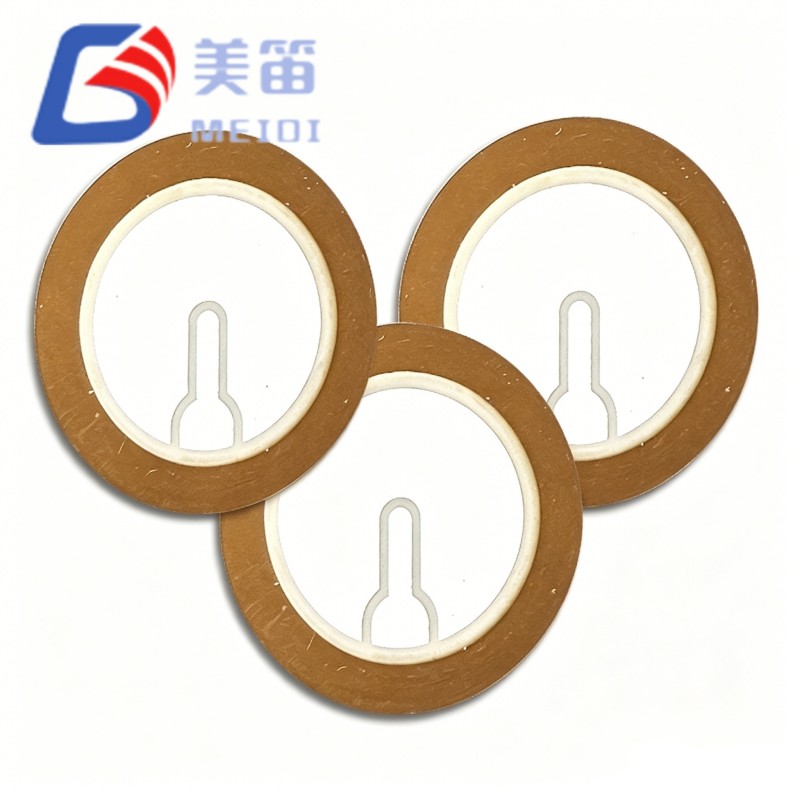

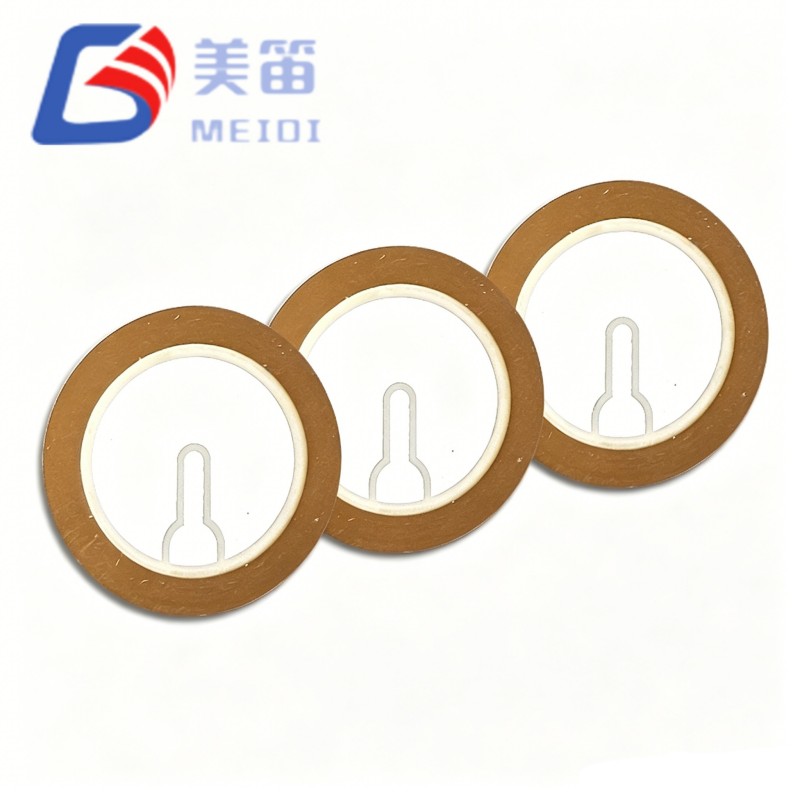

FT-27T-4.0B1-C25 är ett 27 mm piezokeramiskt summerelement bundet till ett mässingssubstrat, designad för tongenerering i ljudvarningssystem. Med en resonansfrekvens på 4,0 kHz och en kompakt 0,44 mm profil passar den lätt in i utrymmesbegränsade akustiska höljen. MEIDI tillverkar detta element under kontrollerad keramisk polarisation och elektrodvidhäftningsprocesser, säkerställer stabil prestanda över produktionspartier. Det är vanligtvis köpt av tillverkare av säkerhetslarm, larmsignaler för medicinska samtal och industriella panelindikatorer.
Resonansfrekvens: 4,0 ± 0,5 kHz per specifikation
Fri kapacitans: 25 000 / 2 600 pF ± 30 % vid 120 Hz per specifikation
Dimensions: 27.0 mm diameter, 0.44 mm thickness per specification
Mässingssubstrat för konsekvent akustisk vibrationskoppling
Drifttemperatur: -20 °C till +70 °C enligt specifikation
| Parameter | Värde | Enhet |
| Produkttyp | Piezoelektriskt keramiskt element | — |
| Resonansfrekvens | 4,0 ± 0,5 | kHz |
| Fri kapacitans | 25 000 / 2 600 ± 30 % | pF (vid 120 Hz) |
| Motsvarande motstånd | ≤ 500 | Ω |
| Dielektrisk förlust (tanδ) | ≤ 5 % | — |
| Driftstemperatur | -20 ~ +70 | °C |
| Förvaringstemperatur | -30 ~ +80 | °C |
| Substratmaterial | Mässing | — |
| Total tjocklek (T) | 0,44 ± 0,04 | mm |
| Keramisk tjocklek (T1) | 0,20 ± 0,02 | mm |
| Ytterdiameter (D1) | 27,0 +0 / -0,1 | mm |
| Innerdiameter (D2) | 20,0 ± 0,3 | mm |
Säkerhetslarmpaneler och varningssystem för passerkontroll
Medicinsk utrustning hörbara varningar (patientmonitorer, infusionspumpar)
Instrumentbräda för bilar och parkeringssensorindikatorer
Statussignaler för industriell kontrollpanel
Smarta hemenheter (dörr-/fönstersensorer, vattenläckagedetektorer)
Bärbar hemelektronik med akustisk feedback

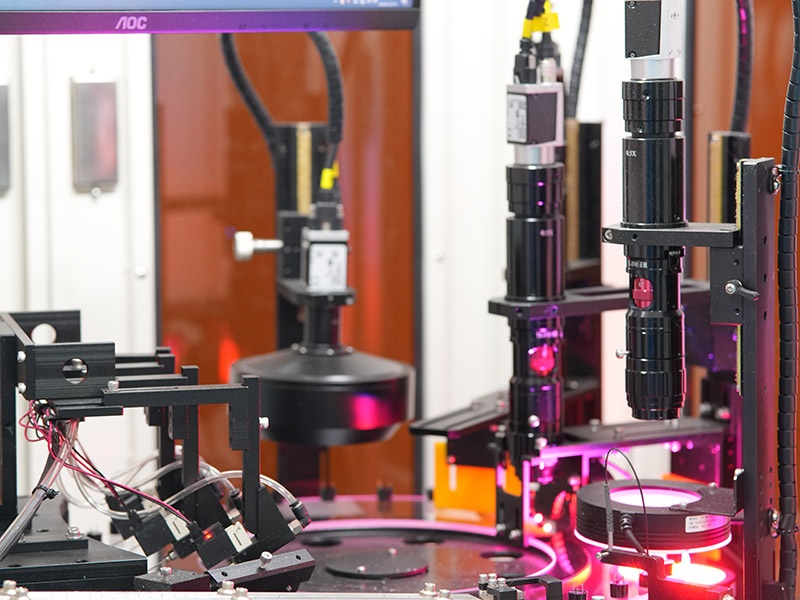

Det 27 mm piezokeramiska summerelementet tillverkas i MEIDI:s ISO9001-certifierade anläggning. Vår process omfattar beredning av keramiskt pulver, tejpgjutning, elektrodtryck, polarisering och limning på mässingssubstrat. Varje produktionslot testas för resonansfrekvens, kapacitans och mekanisk integritet. Med automatisk optisk inspektion och akustisk responsverifiering, vi upprätthåller en konsekvent produktion som lämpar sig för medelstora till stora volymer. Långsiktig inventering planering säkerställer stabila ledtider för återkommande beställningar.
1. Applicera inte drivspänning utöver det nominella driftintervallet som anges för FT-27T-4.0B1-C25. Överspänning kan orsaka irreversibel depolarisering eller substratseparation.
2. Hantera endast i mässingskanten; undvika direkt tryck på den keramiska ytan för att förhindra mikrosprickor som kan skifta resonansfrekvens.
3. Skydda från frätande gaser, saltstänk och kondens under lagring och montering. Korrosion av mässingssubstratet kan minska mekanisk Q och utgångsnivå.
4. Förvara elementen i sin förseglade originalförpackning fram till montering. Exponering för hög luftfuktighet kan öka dielektrisk förlust och försämra lödbarheten.
5. Stöd endast underlaget runt dess omkrets vid montering. Begränsa centralen vibrerande område kommer att förändra den akustiska prestandan och kan orsaka för tidigt fel.
A: Standard MOQ är 1 000 stycken. För provkörningar eller prototypbyggen kan vi leverera mindre kvantiteter med en liten prisjustering. Fråga gärna för en skräddarsydd offert.
S: Ja, vi erbjuder gratisprover av detta 27 mm piezoelement till kvalificerade OEM-tillverkare och distributörer. Expressfraktavgifter kan tillkomma beroende på destination.
S: Anpassning är tillgänglig inom vissa intervall. Vårt FoU-team kan modifiera keramisk sammansättning, tjocklek och elektrodmönster för att möta din målfrekvens eller kapacitans. Kontakta oss med dina krav.
S: Produkten är tillverkad enligt ISO9001 och kan levereras med RoHS- och REACH-överensstämmelsecertifikat. Materialsäkerhetsdatablad och testrapporter finns tillgängliga på begäran.
S: Elementen är förpackade i antistatiska ledande brickor, vakuumförslutna med torkmedel och placerade i förstärkta exportkartonger. Anpassade märknings- och streckkodsalternativ stöds för försändelser med stora volymer.
För ett komplett datablad, ritning eller integrationsråd för FT-27T-4.0B1-C25 27mm piezoelektriskt keramiskt element, kontakta MEIDI med dina applikationsuppgifter. Vårt ingenjörsteam kommer att svara med specifika rekommendationer inom en arbetsdag.
