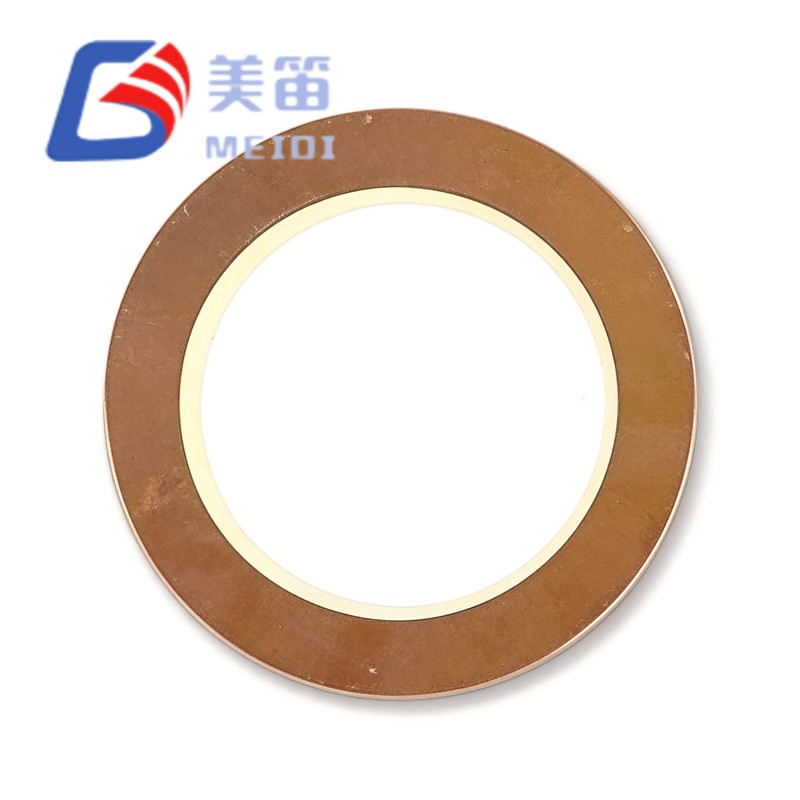

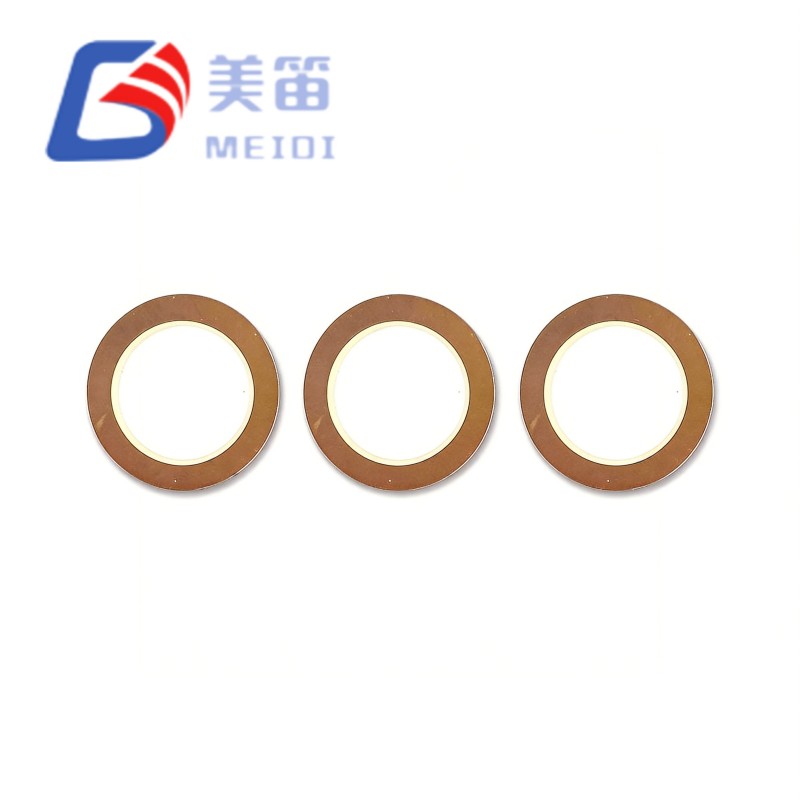

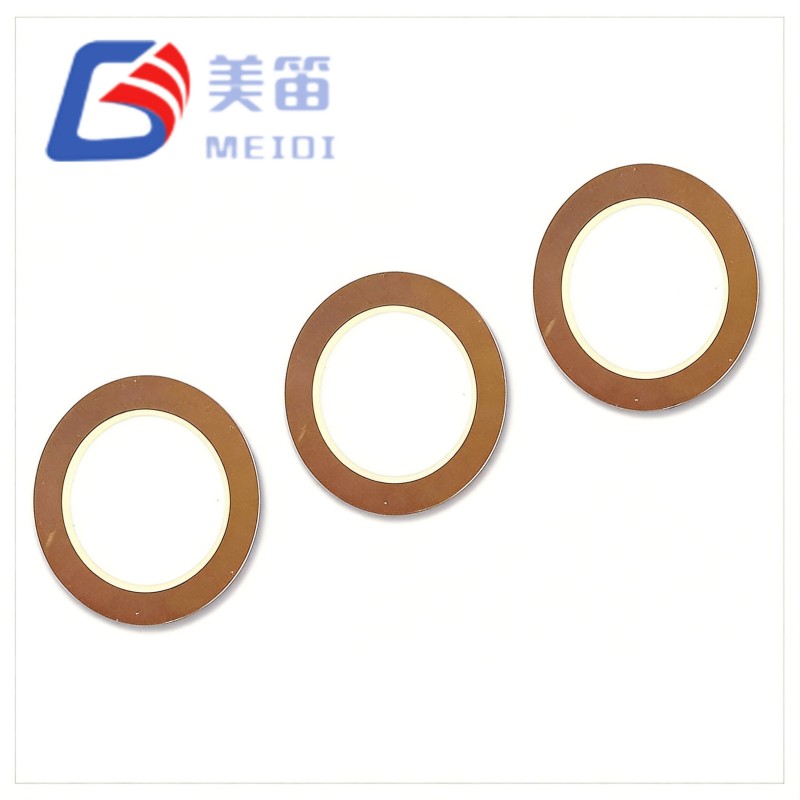

Det 11 mm piezokeramiska elementet i mässing är ett piezoelektriskt element av mässingssubstrat avstämt till 9,0 kHz, designat för inbyggda akustiska moduler som drar nytta av en högre ton, skarpare varningston. Dess 11,0 mm diameter och 0,18 mm tjocklek matchar det mekaniska fotavtrycket för 7,8 kHz FT-11T-varianten, så en enda PCB-layout och hölje kan stödja båda frekvenserna. Kapacitansen på 12000pF och ≤500Ω ekvivalent motstånd gör att elementet kan drivas effektivt från en lågspänningskälla, antingen direkt från ett 3,3V MCU-stift eller genom en enkel LC-förstärkningskrets.
Resonansfrekvensen är inställd på 9,0 kHz med en batchtolerans på ±11,1 %, vilket ger en ton som är perceptuellt skarpare och mer brådskande än alternativ med lägre frekvens, vilket kan underlätta varningsdifferentiering i flertonssystem.
En 11,0 mm diameter och 0,18 mm total tjocklek gör detta element mekaniskt utbytbart med FT-11T-7.8A1, vilket möjliggör A/B-frekvensutvärdering utan att modifiera PCB-landmönstret eller kapslingen.
Den nominella kapacitansen på 12000pF vid 120Hz ger en hög kapacitiv belastning som minskar drivspänningskravet, vilket gör direkt 3,3V MCU PWM möjlig i utrymmesbegränsade batteridrivna moduler.
En aktiv elektroddiameter på 8,0 mm, reducerad från de 9,0 mm som används på 7,8 kHz-modellen, koncentrerar det elektriska fältet för att förbättra den elektromekaniska kopplingen vid högre resonans.
Mässingssubstratet med en bränd silverelektrod upprätthåller samma värmeledningsförmåga och lödbarhetsstandard som resten av FT-11T-serien, vilket säkerställer förutsägbart monteringsbeteende.
Ett ekvivalent motstånd på ≤500Ω stöder hög-Q LC-resonansförstärkningskretsar, vilket gör att ljudtrycksnivåer över 75dB kan uppnås från minimal drivkraft.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektriskt keramiskt element | — |
| Modell | FT‑11T‑9.0A1 | — |
| Resonansfrekvens | 9,0 ± 1,0 kHz | Friluft, 25 ℃ |
| Frekvenstolerans | ±11,1 % | Batchkonsistens |
| Fri kapacitans | 12000 ± 30 % pF | Vid 120 Hz, 1 Vrms, 25 ℃ |
| Motsvarande motstånd | ≤ 500 Ω | Vid resonansfrekvens |
| Dielektrisk förlust (tanδ) | ≤ 5 % | Vid 120 Hz, 1 Vrms |
| Substratmaterial | Mässing | — |

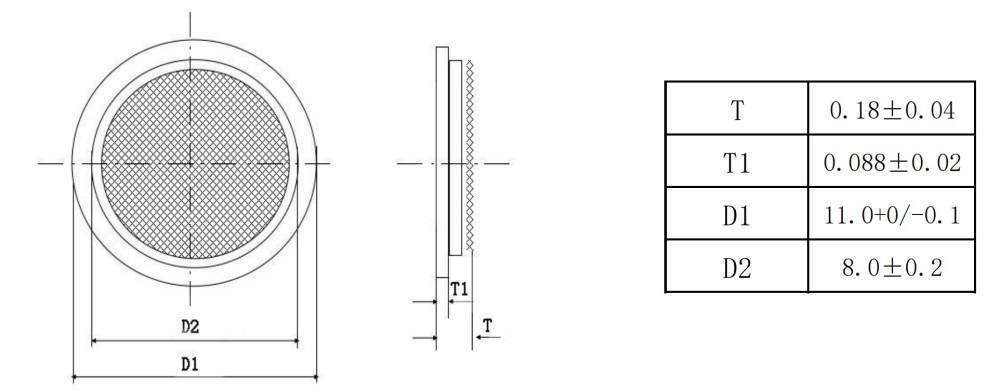

| Keramisk skiva diameter (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiv elektroddiameter (D2) | 8,0 ± 0,2 mm | — |
| Total tjocklek (T) | 0,18 ± 0,04 mm | Keramik + substrat |
| Keramisk tjocklek (T1) | 0,088 ± 0,02 mm | PZT-lager |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Elektrodmaterial | Silver (standard) | Bränd silverpasta |
| Isolationsmotstånd | ≥ 100 MΩ (typiskt) | Vid 100VDC, 25 ℃ |
Bärbara enheter med flera toner, som träningsspårare och smartklockor, där 9,0 kHz-tonen fungerar som en distinkt högfrekvent varning för prioriterade aviseringar tillsammans med en lågfrekvent summer.
Bärbara medicinska diagnostiska instrument som drar nytta av tonal hierarki, använder 9,0 kHz för kritiska larm och 7,8 kHz för informationssignaler på samma PCB.
IoT-sensornoder med hög densitet, inklusive dörr-/fönstersensorer och vattenläckagedetektorer, där 9,0 kHz fundamental hjälper till att minska akustisk störning med 2,4 GHz trådlösa övertoner.
Industriella HMI-pekpaneler som använder dubbla frekvenser för operatörsfeedback, till exempel ett 7,8 kHz bekräftelsepip och ett 9,0 kHz fellarm som produceras från identiska mekaniska fotavtryck.
Styrtavlor för konsumentapparater i mikrovågsugnar, tvättmaskiner och kylskåp, där den högre tonhöjden tränger in i kökets omgivningsljud mer effektivt.
Utbildnings- och leksakselektronik som kräver en enkel hög ton för musikaliska nyckelsvar eller interaktiv inlärningsfeedback.
| Designmål | FT‑11T‑9.0A1 fördel |
| Lägg till en andra ton utan en mekanisk omdesign | Elementet delar sitt 11,0 × 0,18 mm envelopp med 7,8 kHz-varianten, så samma landmönster och kavitet kan användas för båda frekvenserna. |
| Uppnå en skarpare, mer angelägen perceptuell kvalitet | 9,0 kHz-resonansen producerar en skarpare ton som lätt kan skiljas från brum med lägre frekvens, vilket gör den lämplig för fel- och prioriterade varningar. |
| Minska elektromagnetiska störningar med RF-system | Grundtonen och dess övertoner av låg ordning ligger långt under typiska ISM-band; faktiska EMC-prestanda beror på frekvensomriktarens layout, men frekvensvalet är till sin natur godartat. |
| Upprätthåll effektiv koppling vid högre resonans | Den 8,0 mm aktiva elektroden är optimerad för 9,0 kHz-läget och koncentrerar det elektriska fältet för att hålla kopplingskoefficienten hög trots den ökade frekvensen. |
| Förenkla hantering av stycklistor med dubbla frekvenser | Både 7,8 kHz och 9,0 kHz modeller delar samma kapacitans- och resistansspecifikationer, vilket gör att ett enda LC-förstärkningsinduktorvärde kan användas med mindre justeringar. |
| Passar i ultratunna enheter | Profilen på 0,18 mm, i kombination med ett 0,5 mm mässingssubstrat, gör att den kompletta akustiska stapeln förblir under 1 mm i höjd. |
MEIDI Intelligent Technology har producerat piezoelektriska keramiska komponenter sedan 2011. Företaget driver en vertikalt integrerad anläggning i Jiangsu, Kina, där bearbetning av keramiskt pulver, tejpgjutning, elektrodscreentryck, högtemperatursintring och polarisering alla utförs internt. Denna integrering, tillsammans med ett ISO9001-certifierat kvalitetssystem, säkerställer repeterbara elektriska egenskaper och full batchspårbarhet för varje element som skickas.
Det 11 mm piezokeramiska elementet i mässing tillverkas på samma produktionsplattform som FT-11T-7.8A1, med statistiska processkontroller skräddarsydda för 9,0 kHz-målet. Varje produktionsparti utsätts för ett 100 % resonansfrekvenstest i en friluftsimpedansanalysator, och enheter som faller utanför 9,0±1,0 kHz-fönstret avvisas. Kapacitansen är skärmad vid 120Hz och 1Vrms, ekvivalent motstånd verifieras vid ≤500Ω, och dielektrisk förlust hålls under 5%. Dimensionskontroller täcker keramisk diameter, elektroddiameter och total tjocklek. Termisk åldring vid +70°C i 48 timmar bekräftar polarisationsstabilitet, och lödbarheten verifieras enligt J-STD-002. En partikod etsad på substratkanten länkar varje enhet till dess presssats, sintringsprofil och testposter, som arkiveras i tio år.
1. Kan jag släppa FT‑11T‑9.0A1 direkt i ett kort som är designat för 7,8 kHz-versionen?
Mekaniskt, ja. Båda elementen har samma 11,0 mm diameter och 0,18 mm tjocklek, så inga PCB- eller husbyten krävs. Elektriskt bör drivkretsen ställas om. Om din befintliga design använder en 6,8mH-induktor optimerad för 7,8kHz, kommer ett värde närmare 4,7mH bättre att matcha 9,0kHz-resonansen; alternativt kan den parallella avstämningskondensatorn reduceras från 330pF till 220pF. Utan omjustering kan ljudtrycksnivån sjunka med 8–12dB.
2. Varför är den aktiva elektroden mindre än på 7,8 kHz-modellen?
8,0 mm-elektroden (jämfört med 9,0 mm på FT-11T-7.8A1) optimerar den elektromekaniska kopplingen för högre resonans. En mindre elektrodarea i förhållande till den keramiska volymen förbättrar det elektriska fältets enhetlighet och minskar störningar i radiellt läge, vilket hjälper elementet att bibehålla jämförbar akustisk uteffekt trots den högre frekvensen.
3. Skapar drift vid 9,0 kHz några EMC-problem för trådlösa IoT-enheter?
Grundtonen och dess övertoner av låg ordning ligger långt under vanliga RF-band, så frekvensen i sig är inte en direkt källa till störningar. De snabba växlingskanterna hos en fyrkantsvåg PWM-enhet kan emellertid generera bredbandsbrus. Standard EMC-praxis, såsom att placera en keramisk avkopplingskondensator över elementet och lägga till ett seriemotstånd på drivenhetens utgång för att sakta ner kanterna, rekommenderas. En närfältssondsskanning runt drivkretsen under pre-compliance-testning är ett försiktigt steg för FCC- eller CE-certifiering.
4. Hur jämförs 9,0 kHz-tonen subjektivt med 7,8 kHz?
Skillnaden i upplevd ljudstyrka är minimal. 9,0 kHz-tonen beskrivs generellt som skarpare och mer uppmärksamhetsfångande, vilket kan vara användbart för larm, medan 7,8 kHz-tonen är något mjukare och mindre påträngande. I miljöer som domineras av lågfrekvent brus kan 9,0 kHz ge något bättre hörbarhet.
5. Är detta element lämpligt för att spela melodier eller flera frekvenser?
Det 11 mm piezokeramiska elementet i mässing är en smalbandig resonansenhet och dess uteffekt sjunker avsevärt när den drivs av resonans. Enkla pipmönster med on-off-tangenter på en 9,0 kHz-bärare är möjliga, men att generera en rad musiknoter med konsekvent volym är inte praktiskt. För melodiska tillämpningar skulle ett piezoelektriskt ekolod med bredare frekvenssvar eller en dynamisk miniatyrhögtalare vara ett bättre val.
För vägledning för PCB-integration, rekommendationer för kavitetsdesign, LC-boost-kretsjustering för 9,0 kHz, rådgivning om implementering av dubbla frekvenser eller volymprissättning, skicka in dina krav via kontaktformuläret. MEIDI applikationsteknik svarar vanligtvis inom en arbetsdag med teknisk dokumentation, simuleringsmodeller och provutvärderingsenheter åtföljda av individuella testdata.
