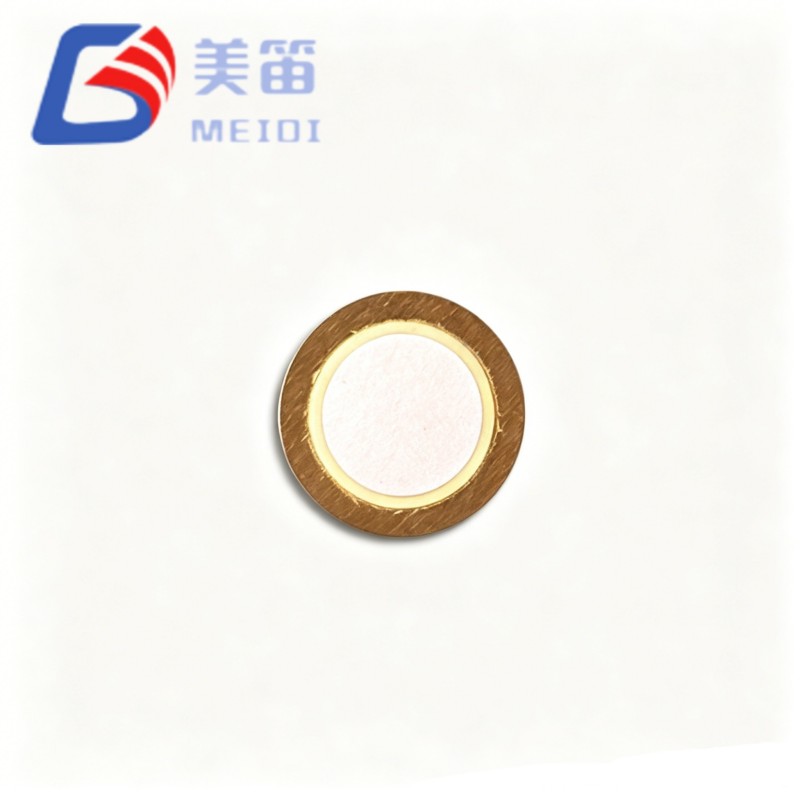

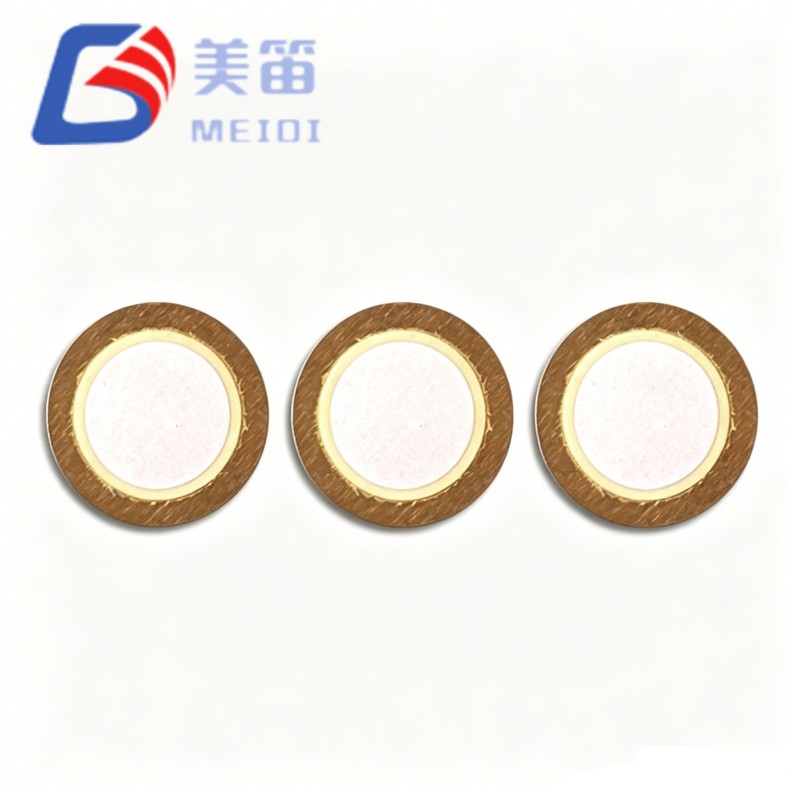

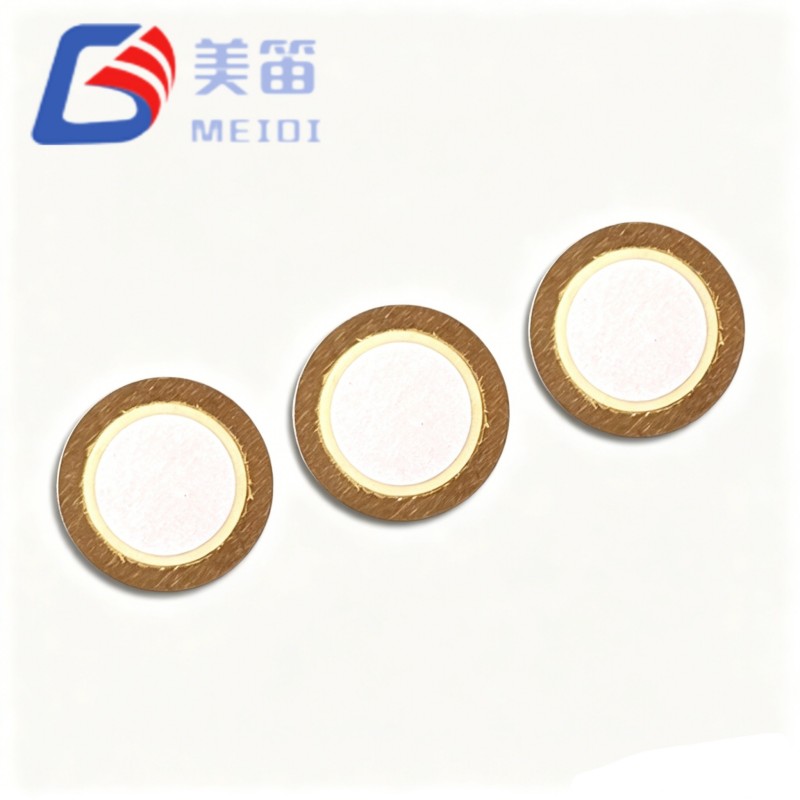

12 mm Piezo Ceramic Buzzer Element är en kompakt piezoelektrisk keramisk skiva med en diameter på 12 mm bunden till ett mässingssubstrat, designad för högfrekvent tongenerering i design med begränsad utrymme. Med en resonansfrekvens på 8,0 kHz och en ultratunn profil på endast 0,18 mm är detta element väl lämpat för miniatyriserade varningsmoduler i wearables, bärbara medicinska instrument och slimmade säkerhetssensorer. MEIDI producerar detta element under noggrant kontrollerad polarisering och elektrodutskriftsprocesser, vilket säkerställer konsekvent frekvenssvar och kapacitanslikformighet över produktionsbatcher. Vår interna automatiserade tillverkning och rigorösa tester stödjer pålitlig prestanda för både prototypframställning och OEM-leveranser i stora volymer.
Resonansfrekvens: 8,0 ± 1,0 kHz per specifikation
Fri kapacitans: 17 000 pF ± 30 % vid 120 Hz per specifikation
Mått: 12,0 mm diameter, 0,18 mm tjocklek per specifikation
Mässingssubstrat för pålitlig akustisk vibrationskoppling
Drifttemperatur: -20 °C till +70 °C enligt specifikation
| Parameter | Värde | Enhet |
| Produkttyp | Piezoelektriskt keramiskt element | — |
| Resonansfrekvens | 8,0 ± 1,0 | kHz |
| Fri kapacitans | 17 000 ± 30 % | pF (vid 120 Hz) |
| Motsvarande motstånd | ≤ 300 | Ω |
| Dielektrisk förlust (tanδ) | ≤ 5 % | — |
| Driftstemperatur | -20 ~ +70 | °C |
| Förvaringstemperatur | -30 ~ +80 | °C |
| Substratmaterial | Mässing | — |

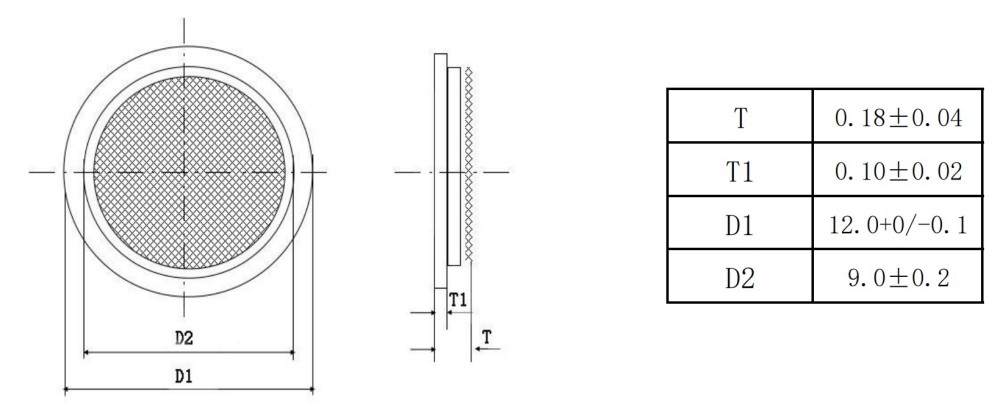

| Total tjocklek (T) | 0,18 ± 0,04 | mm |
| Keramisk tjocklek (T1) | 0,10 ± 0,02 | mm |
| Ytterdiameter (D1) | 12,0 +0 / -0,1 | mm |
| Innerdiameter (D2) | 9,0 ± 0,2 | mm |
Bärbara hälsomonitorer och träningsspårare
Bärbara medicinska diagnostiska enheter (glukosmätare, pulsoximetrar)
Smala säkerhetsbrickor och fönster/dörrkontaktsensorer
Miniatyr IoT-larmmoduler och smarta hemhubbar
Handhållna industriella testare och mätinstrument
Kompakt hemelektronik som kräver högfrekvent hörbar återkoppling
MEIDI har ägnat sig åt tillverkning av akustiska komponenter sedan 2011. Vår produktionsbas i Jiangsu-provinsen har över 500 anställda och flera automatiserade monteringslinjer, med en månatlig produktionskapacitet som överstiger 50 miljoner summerelement. 12 mm Piezo Ceramic Buzzer Element drar nytta av denna våg: beredning av keramiskt pulver, tejpgjutning, elektrodscreentryck, polarisering, och substratlimning är alla färdiga internt, vilket gör att vi kan behålla tät kontroll över materialrenhet och processstabilitet.
Alla element klarar 100 % resonansfrekvens och kapacitanstestning före leverans. Vår kvalitet System, certifierat enligt ISO9001, inkluderar även inspektion av inkommande material, kontroller under processen, och slutlig akustisk verifiering. Denna end-to-end-kontroll säkerställer att varje batch uppfyller de samma specifikationer, oavsett om du beställer 1 000 stycken eller 1 000 000.
1. Applicera inte drivspänning som överstiger det nominella driftsområdet för FT-12T-8.0A1. Överspänning kan leda till permanent depolarisering eller delaminering av det keramiska lagret.
2. Hantera endast i mässingskanten. Direkt tryck på den keramiska ytan kan orsaka mikrosprickor som skiftar resonansfrekvensen och minskar den akustiska uteffekten.
3. Undvik exponering för frätande gaser, saltdimma eller hög luftfuktighet under lagring och montering. Oxidation av mässingssubstratet kan försämra mekanisk Q och lödbarhet.
4. Förvara elementen i sin förseglade originalförpackning fram till användning. Fuktupptaget ökar dielektrisk förlust och kan påskynda elektrodförsämring.
5. Montera elementet med stöd endast runt substratets omkrets. Begränsa centralen vibrerande område kommer att ändra den akustiska responsen och kan orsaka för tidigt fel.
A: Standard MOQ är 1 000 stycken. Mindre provkvantiteter kan ordnas till ett litet pris justering. Kontakta vårt säljteam för en skräddarsydd offert.
S: Ja, gratisprover finns tillgängliga för kvalificerade OEM-tillverkare och produktutvecklare. Expressfrakt kostnader kan tillkomma beroende på destination.
S: Anpassning stöds inom genomförbara intervall. Vårt FoU-team kan justera keramisk sammansättning, elektrodmönster och substrattjocklek för att möta dina specifika krav. Vänligen dela din målparametrar för en genomförbarhetsbedömning.
S: MEIDI är ISO9001-certifierad. För FT-12T-8.0A1 kan vi leverera RoHS- och REACH-överensstämmelse uttalanden, tillsammans med batchspecifika testrapporter på begäran.
S: Elementen är förpackade i antistatiska brickor och vakuumförseglade påsar med torkmedel och placeras sedan i förstärkta exportkartonger. Anpassad märkning och streckkodning är tillgängliga för beställningar med stora volymer.
För att begära det fullständiga databladet, måttritningar eller integrationsvägledning för FT-12T-8.0A1 12 mm piezoelektriskt keramiskt element, kontakta MEIDI med dina applikationsuppgifter. Vårt tekniska supportteam kommer att svara med specifika tekniska rekommendationer inom en arbetsdag.
