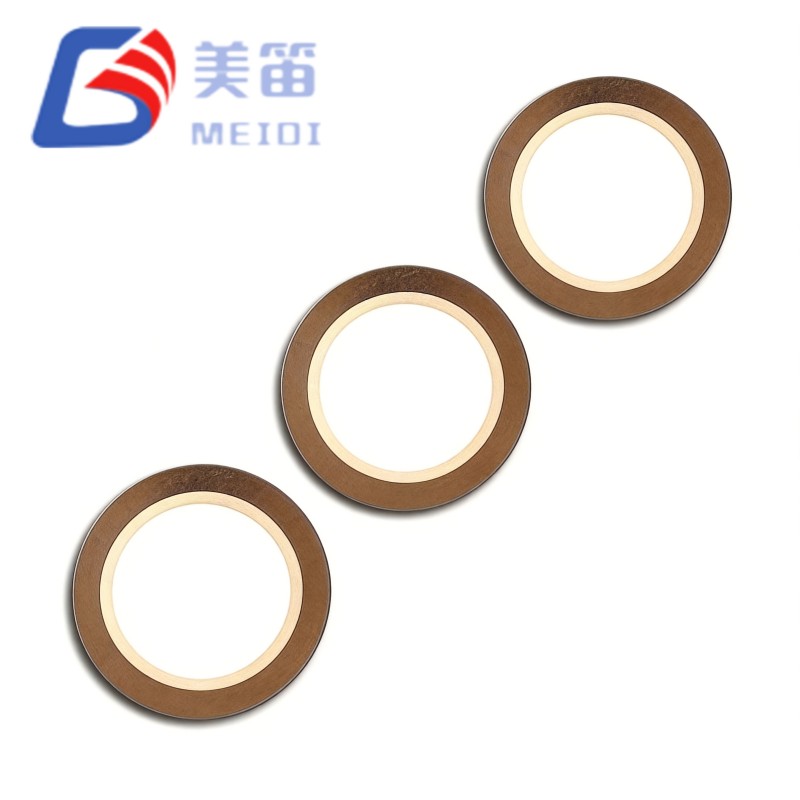

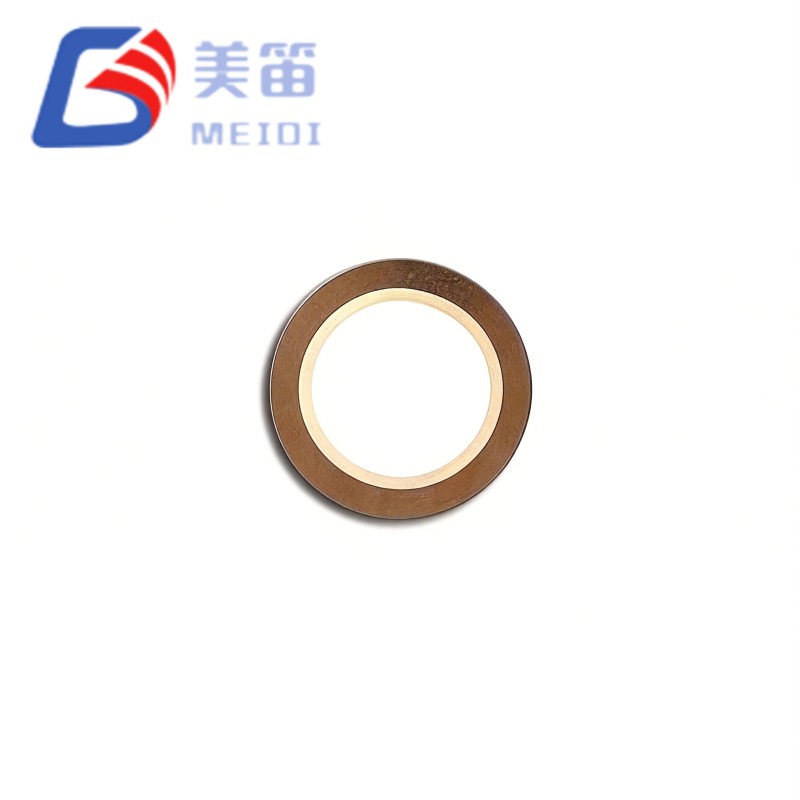

12,5 mm Piezo Ceramic Buzzer Element är ett piezoelektriskt keramiskt element av mässingssubstrat med en aktiv diameter på 12,5 mm, designat för inbyggda akustiska moduler som kräver högre ljudtryck från begränsade kavitetsvolymer. Dess resonansfrekvens på 7,8 kHz hålls till en snäv ±0,8 kHz tolerans, och kapacitansen på 12000pF gör att den kan drivas direkt från 3,3V mikrokontrollerstift eller enkla LC-förstärkningskretsar. Elementet är byggt på samma tillverkningsplattform som MEIDI:s FT-11T-serie, och erbjuder en enkel uppgraderingsväg för konstruktioner som behöver ökad akustisk effekt utan att omarbeta det elektriska gränssnittet.
Aktiv keramisk diameter på 12,5 mm ger en 29 % större utstrålningsarea jämfört med 11,0 mm FT-11T-familjen, vilket bidrar till högre förskjutning och förbättrad lågfrekvensrespons från små kapslingar.
Resonansfrekvensen är specificerad till 7,8 kHz med en tolerans på ±10,3 %, ett snävare fönster än de ±12,8 % som är typiska för FT-11T-7.8A1, vilket hjälper till att bibehålla konsekvent tonal karaktär över produktionsbatcher.
En nominell kapacitans på 12000pF vid 120Hz ger en hög kapacitiv belastning som är väl lämpad för lågspänningsdrift från 3,3V MCU GPIO-linjer i batteridrivna inbyggda moduler.
Ekvivalent motstånd är specificerat till ≤300Ω, vilket är 40 % lägre än ≤500Ω i FT-11T-serien, vilket möjliggör resonansförstärkningstopologier med högre Q med större spänningsmultiplikation.
Den totala tjockleken är 0,19 mm, vilket håller komponenten inom en profil på under 0,2 mm som möjliggör integration i ultratunna akustiska sammansättningar.
Mässingssubstratet med en bränd silverelektrod följer samma materialuppsättning som används över hela FT-serien, vilket säkerställer förutsägbart termiskt beteende och lödbarhet.
Den förstorade 12,5 mm keramiska skivan ökar det aktiva transduktionsområdet; graden av akustisk förbättring beror på kavitetsdesign, membranbelastning och drivkrets, men den extra ytan ger en mätbar fördel i kompakta moduler.
Batch-till-batch-frekvensvariation är begränsad till ±0,8 kHz, vilket stöder multi-element arrays och konsumentproduktlinjer där enhetlig tonkvalitet är viktig.
Den ekvivalenta resistansen på ≤300Ω minskar mekaniska dämpningsförluster, vilket gör att resonansförstärkningskretsar kan uppnå en högre Q-faktor och större spänningsförstärkning från samma matning.
Vid 12000pF är kapacitansen identisk med den för FT-11T-7.8A1, så samma drivkretstopologi kan återanvändas vid migrering till elementet med större diameter.
Den totala tjockleken på 0,19 mm, bestående av ett 0,09 mm PZT-lager på ett mässingsmembran, möjliggör sub-1 mm akustiska modulstaplar och direkt PCB-bindning.
Den aktiva elektroddiametern på 9,5 mm är proportionellt skalad från 9,0 mm-elektroden på FT-11T-7.8A1, vilket bibehåller en optimal elektrisk fältfördelning för 7,8 kHz-resonansen.
| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektriskt keramiskt element | — |
| Modell | FT‑12.5T‑7.8A1 | — |
| Resonansfrekvens | 7,8 ± 0,8 kHz | Friluft, 25 ℃ |
| Frekvenstolerans | ±10,3 % | Batchkonsistens |
| Fri kapacitans | 12000 ± 30 % pF | Vid 120 Hz, 1 Vrms, 25 ℃ |
| Motsvarande motstånd | ≤ 300 Ω | Vid resonansfrekvens |
| Dielektrisk förlust (tanδ) | ≤ 5 % | Vid 120 Hz, 1 Vrms |
| Substratmaterial | Mässing | — |

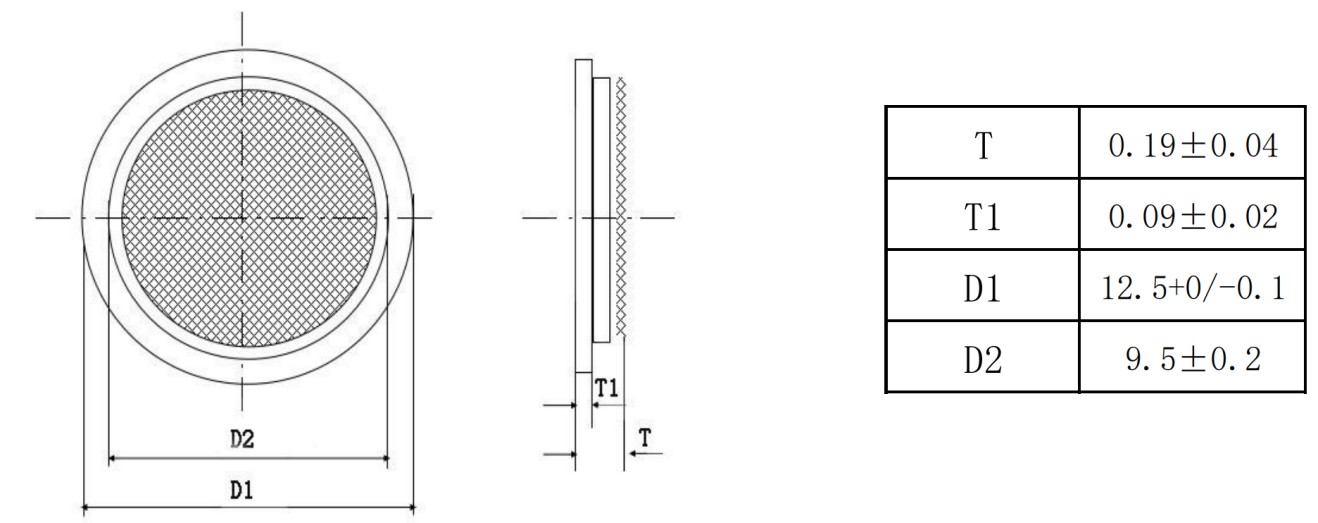

| Keramisk skiva diameter (D1) | 12,5 +0 / -0,1 mm | — |
| Aktiv elektroddiameter (D2) | 9,5 ± 0,2 mm | — |
| Total tjocklek (T) | 0,19 ± 0,04 mm | Keramik + substrat |
| Keramisk tjocklek (T1) | 0,09 ± 0,02 mm | PZT-lager |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Elektrodmaterial | Silver (standard) | Bränd silverpasta |
| Isolationsmotstånd | ≥ 100 MΩ (typiskt) | Vid 100VDC, 25 ℃ |
Smarta hemenheter som videodörrklockor, smarta högtalare och termostater drar nytta av den större utstrålningsytan, som ger en fylligare ton från de kompakta interna håligheterna som är typiska för dessa produkter.
Akustiska moduler för medicinsk utrustning, inklusive infusionspumpar, patientmonitorer och dialysmaskiner, förlitar sig på den snäva frekvenstoleransen för att producera en konsekvent varningston över alla tillverkade enheter.
Industriella sensorpaneler och HMI-terminaler kan använda det lägre ekvivalenta motståndet för att erhålla högre ljudtryck från befintliga 24V styrkretsdrivrutiner utan att ändra drivstegskomponenterna.
Bilinteriörelektronik, såsom säkerhetsbältespåminnare och EV-laddningsindikatorer, kan möta de erforderliga ljudnivåerna från mindre kavitetsvolymer tack vare den ökade diafragmanytan.
Konsumentapparater som tvättmaskiner och kylskåp kan uppnå samma akustiska effekt med en lägre drivspänning, vilket kan minska den totala materialförteckningen.
Akustiska arrayer med flera element och synkroniserade meddelandesystem drar nytta av den smala frekvensspridningen, vilket minimerar märkbart slag och tonala inkonsekvenser mellan intilliggande enheter.
| Krav | Attribut FT‑12.5T‑7.8A1 |
| Ökad SPL från samma drivspänning | Diametern på 12,5 mm ger en större transduktionsarea, vilket kan höja ljudtrycket med flera decibel jämfört med ett 11,0 mm element i en motsvarande hålighet. |
| Konsekvent tonkvalitet över hela produktionen | Frekvenstoleransen på ±10,3 % minskar variationen från enhet till enhet och stödjer varumärkeskraven för enhetligt produktljud. |
| Effektiv resonansförstärkning | ≤300Ω ekvivalent resistans tillåter LC-förstärkningskretsar att uppnå en högre multiplikationsfaktor, vilket extraherar mer akustisk effekt från en lågspänningsskena. |
| Enkel plattformsmigrering | Kapacitansen på 12 000pF och 7,8 kHz resonans matchar FT-11T-7.8A1, så endast PCB-landmönstret behöver förstoras för att passa 12,5 mm diametern. |
| Rikare lågfrekvent karaktär | Den minskade styvheten-per-enhetsarea hos den större keramiska skivan förbättrar subresonansförskjutningen, vilket bidrar till en märkbart fylligare ton i små höljen. |
| Värmeavledning i slutna kammare | 12,5 mm mässingssubstratet ger ett större termiskt gränssnitt, vilket hjälper till att stabilisera resonansfrekvensen under kontinuerlig drift. |
Det 12,5 mm piezokeramiska summerelementet presenterar en 12000pF kapacitiv belastning med en serieresistans på 300Ω eller mindre vid resonans. Denna kombination stöder resonansförstärkningstopologier där en induktor placeras parallellt med elementet för att bilda en tank med högt Q-värde. Eftersom motståndet är lägre än för FT-11T-serien, är den uppnåbara Q-faktorn och spänningsförstärkningen högre; men cirkulationsströmmen ökar också, så induktorn måste klassificeras därefter. MEIDI applikationsingenjörer kan tillhandahålla referensdesigner och komponentrekommendationer för specifika spännings- och akustiska mål.

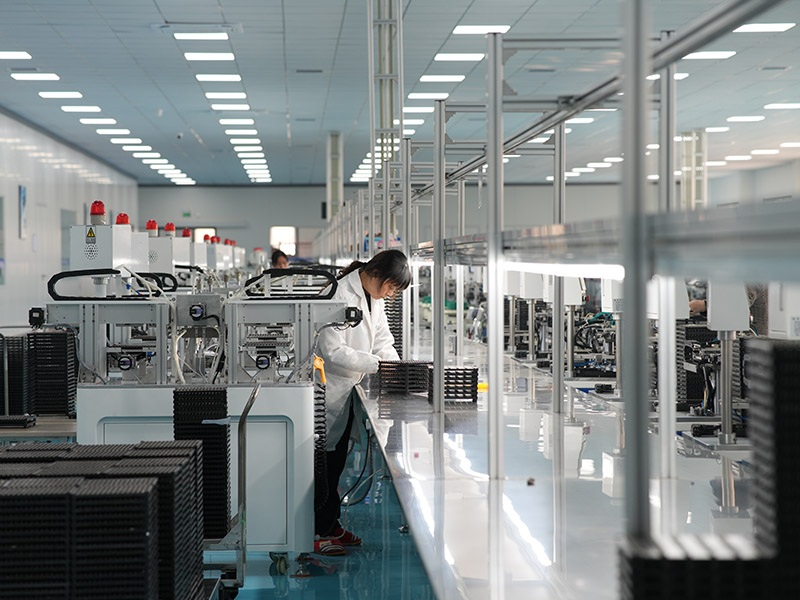

MEIDI Intelligent Technology har producerat piezoelektriska keramiska element i över ett decennium. Företagets vertikalt integrerade anläggning i Jiangsu, Kina, täcker keramiskt pulverberedning, tejpgjutning, screentryck av silverelektroder, högtemperatursintring, polarisering och slutlig elektrisk testning. Ett ISO 9001-certifierat kvalitetssystem och ett dedikerat tillförlitlighetslaboratorium stödjer konsistensen och spårbarheten för varje batch.
Det 12,5 mm piezokeramiska summerelementet är tillverkat med förbättrade processkontroller för att bibehålla den snäva frekvenstoleransen och låga ekvivalenta motståndet över den större diametern. Varje produktionsparti genomgår 100 % resonansfrekvensmätning i en friluftsimpedansanalysator, där enheter som faller utanför 7,8±0,8kHz-fönstret avvisas. Ekvivalent resistans avskärmas vid ≤300Ω för att identifiera elektrodtäckningsdefekter eller ofullständig polarisation. Kapacitansen verifieras vid 120Hz och 1Vrms för att bekräfta det nominella värdet på 12000pF inom ±30%, och dielektrisk förlust kontrolleras för att säkerställa att tanδ förblir under 5%. Dimensionell inspektion täcker keramisk diameter, elektroddiameter och total tjocklek mot specifikationen. Termiska åldringstester och lödbarhetsbedömningar utförs på stickprovsbasis. En partikod etsad på substratkanten ger full spårbarhet till presssatsen, sintringsprofilen och individuella testprotokoll, bevarade i tio år.
1. Vilken prestandavinst kan jag förvänta mig när jag flyttar från FT‑11T‑7.8A1 till FT‑12.5T‑7.8A1?
Den större aktiva arean ökar i allmänhet den akustiska uteffekten för en given drivspänning och kavitet. Den lägre ekvivalenta resistansen tillåter resonansförstärkningskretsar att uppnå en högre multiplikationsfaktor. Den faktiska förbättringen beror på kapslingen, membranet och drivenhetens konfiguration; MEIDI kan hjälpa till att utvärdera den förväntade prestandan med din specifika mekaniska design.
2. Behöver 12,5 mm-elementet ett större akustiskt hålrum än ett 11,0 mm-element?
Ett djupare hålrum är vanligtvis fördelaktigt när elementdiametern ökas, eftersom det ger bättre belastning vid resonansfrekvensen. Kavitetens diameter bör också vara större än den keramiska skivan för att undvika att den radiella vibrationen kläms fast. För extremt kompakta konstruktioner kan det vara ett alternativ att binda elementet till en tunn metallplatta som fungerar som en distribuerad radiator.
3. Varför är motsvarande motstånd lägre än på FT-11T-serien?
Minskningen kommer från den större elektrodytan och den optimerade tjockleken på PZT-skiktet för 12,5 mm-formatet. Ett lägre motstånd förbättrar kvalitetsfaktorn hos resonansförstärkningskretsar men ökar också cirkulationsströmmen i tanken; induktorn bör vara dimensionerad för att hantera denna högre ström.
4. Kan FT‑12.5T‑7.8A1 användas tillsammans med FT‑11T-element i en flerfrekvensmatris?
Ja, men de olika diametrarna kräver separata PCB-landningar och kavitetsdimensioner. När olika resonansfrekvenser drivs samtidigt, kan hörbara slagfrekvenser alstras. För ren dubbeltonsdrift är det vanligtvis bättre att driva elementen sekventiellt eller att välja frekvenser som är åtskilda med minst 3 kHz. Om faskoherens behövs, bör de olika strålningsimpedanserna beaktas i kavitetsdesignen.
5. Vilka ändringar av PCB-layouten behövs för att använda FT-12.5T-7.8A1?
Kopparytan under den keramiska skivan bör förstoras från 11,0 mm till 12,5 mm, och behålla samma ringformiga ringbredd för lödning eller ledande epoxifästning. Ett hål i mitten, om det används, bör öka från cirka 3,0 mm till 4,0 mm. Utehållsområdet för komponenten under elementet bör sträcka sig till en diameter på cirka 13,5 mm. Drivkretsens komponentvärden kan förbli desamma, men induktorn kan behöva omvärderas för att hantera den högre cirkulerande strömmen i en förstärkt design.
För layouter för PCB-integrering, rekommendationer för kavitetsdesign för 12,5 mm-element, optimering av LC-resonansförstärkningskretsar, migreringsstöd från FT-11T-serien eller volymprissättning, skicka dina krav via kontaktformuläret. MEIDI applikationsingenjörer svarar vanligtvis inom en arbetsdag med teknisk dokumentation, simuleringsmodeller och provutvärderingsenheter åtföljda av individuella testdata.
