Resonansfrekvens: 2,9 ± 0,5 kHz.
Fri kapacitans: 30 000 / 3 300 pF ± 30 % vid 120 Hz.
Ekvivalent motstånd: ≤ 500 Ω.
Dielektrisk förlust: ≤ 5%.
Drifttemperatur: -20 °C till +70 °C.
Förvaringstemperatur: -30 °C till +80 °C.

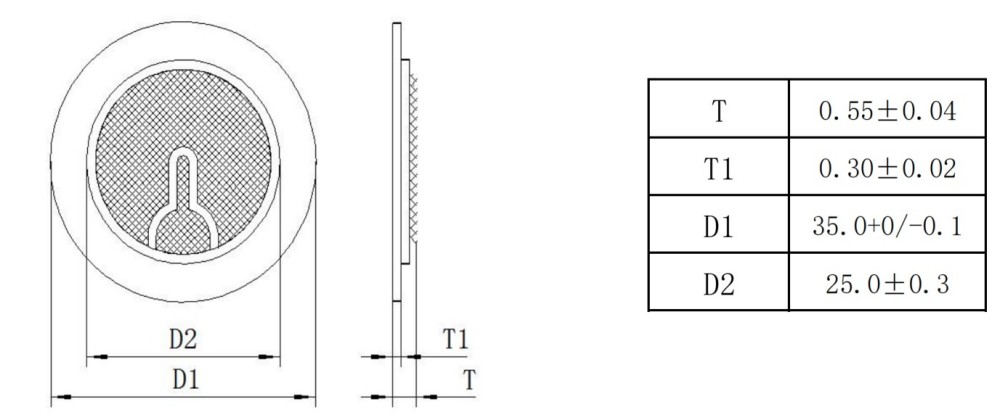

Mått: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

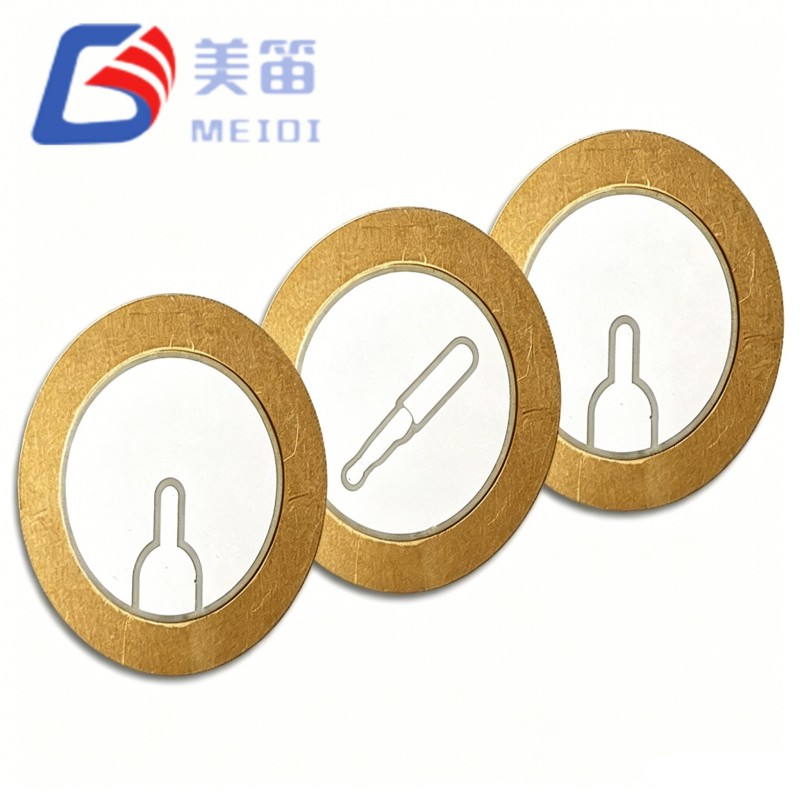

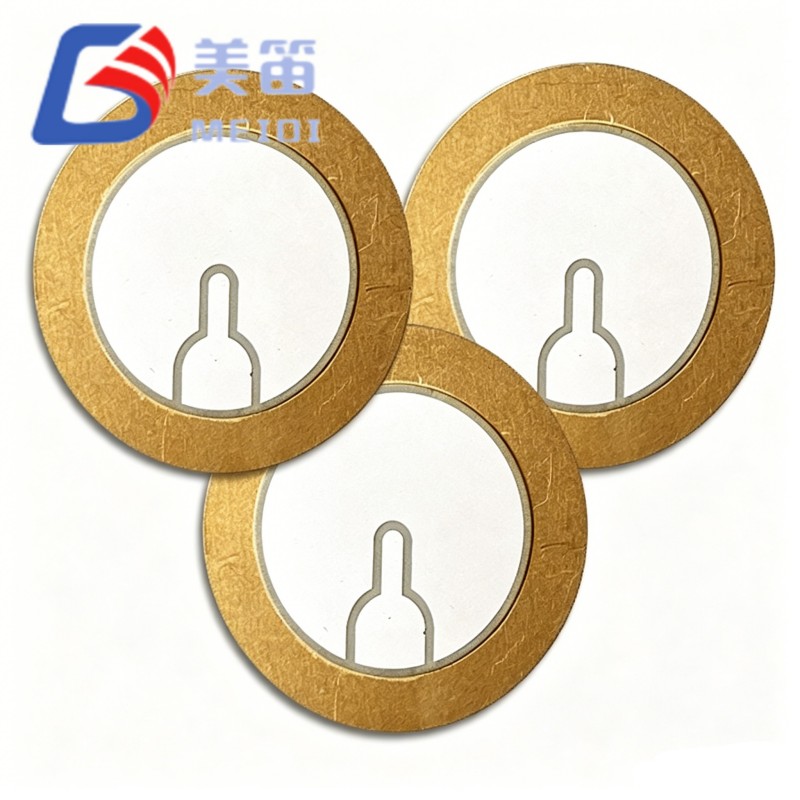

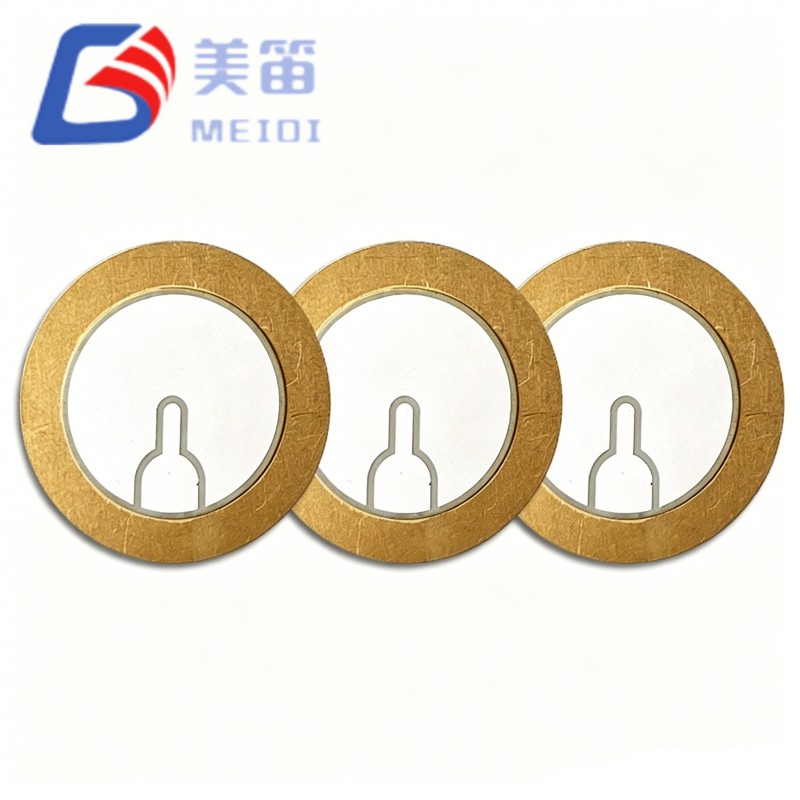

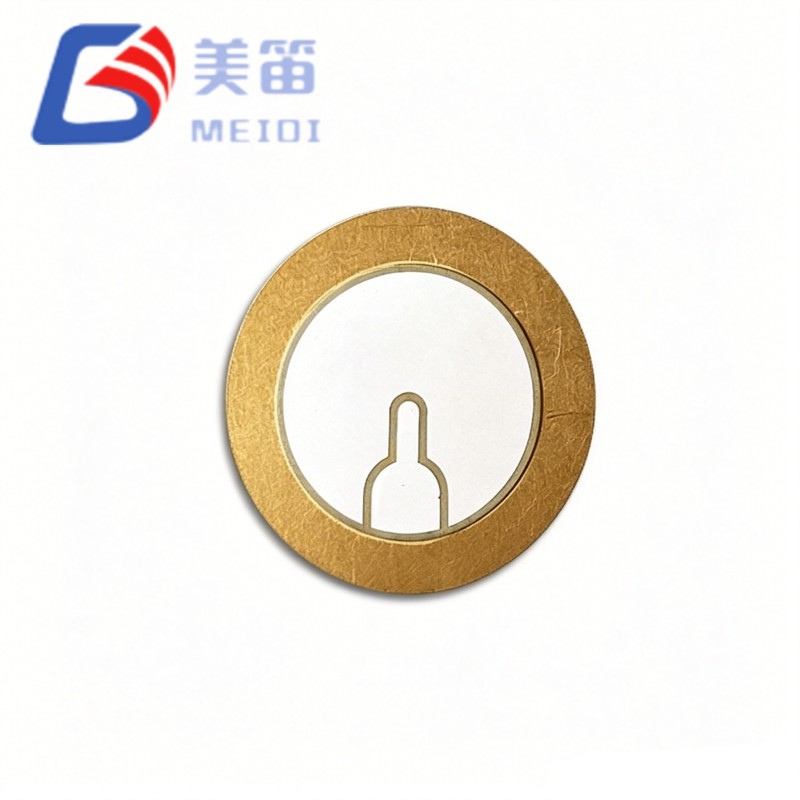

MEIDI FT-35T-2.9B1-C30 är ett 35 mm piezokeramiskt summerelement byggt på ett mässingssubstrat. Den levererar en stabil resonansfrekvens på 2,9 kHz och hög kapacitans, vilket gör den till en pålitlig akustik drivrutin för summer, larm och tongeneratorer. Denna komponent är lämplig för volymanskaffning, OEM/ODM-integration och långsiktiga leveransavtal. MEIDI, som en tillverkare med över ett decennium av specialiserad erfarenhet, stöder konsekvent batchkvalitet och flexibla leveransscheman.
Resonansfrekvens: 2,9 ± 0,5 kHz per specifikation
Fri kapacitans: 30 000 / 3 300 pF ± 30 % vid 120 Hz per specifikation
Mått: 35,0 mm ytterdiameter, 0,55 mm total tjocklek per specifikation
Mässingssubstrat för robust akustisk koppling
Drifttemperatur: -20 °C till +70 °C enligt specifikation
| Parameter | Värde | Enhet |
| Produkttyp | Piezoelektriskt keramiskt element | — |
| Resonansfrekvens | 2,9 ± 0,5 | kHz |
| Fri kapacitans | 30 000 / 3 300 ± 30 % | pF (vid 120 Hz) |
| Motsvarande motstånd | ≤ 500 | Ω |
| Dielektrisk förlust (tanδ) | ≤ 5 % | — |
| Driftstemperatur | -20 ~ +70 | °C |
| Förvaringstemperatur | -30 ~ +80 | °C |
| Substratmaterial | Mässing | — |
| Total tjocklek (T) | 0,55 ± 0,04 | mm |
| Keramisk tjocklek (T1) | 0,30 ± 0,02 | mm |
| Ytterdiameter (D1) | 35,0 +0 / -0,1 | mm |
| Innerdiameter (D2) | 25,0 ± 0,3 | mm |
Industriella larmpaneler och säkerhetsvarningssystem
Ljudindikatorer för bilar (backlarm, bältespåminnare)
Varningstoner för medicinsk utrustning (patientmonitorer, bärbara diagnostiska verktyg)
Smarta hemsensorer och IoT-säkerhetshubbar
Konsumentelektronik som kräver kompakta akustiska signaler med hög uteffekt
1. Applicera inte spänning utanför det specificerade driftsområdet för FT-35T-2.9B1-C30. Överdriven drift kan orsaka keramisk nedbrytning eller delaminering.
2. Hantera försiktigt för att undvika mekaniska stötar eller böjningar som kan spricka det keramiska lagret eller separera mässingssubstratet.
3. Undvik långvarig exponering för korrosiva atmosfärer, hög luftfuktighet eller kondens, vilket kan oxidera mässingssubstratet och försämra elektrodernas vidhäftning.
4. Förvara i torr originalförpackning för att förhindra att fukt tränger in och bibehålla lödbarheten.
5. Monteringsstöd bör endast appliceras vid substratets omkrets. Begränsa inte det centrala vibrationsområdet, eftersom detta kommer att ändra resonansfrekvensen och ljudtrycksnivån.
MEIDI producerar 35 mm Piezo Ceramic Buzzer Elements i en ISO9001-certifierad anläggning med dedikerade automatiserade linjer för keramisk bränning, elektrodutskrift, polarisering och slutlig akustisk testning. Varje sats av FT-35T-2.9B1-C30 genomgår resonansfrekvenssvep, kapacitansverifiering och visuell inspektion. Med en etablerad försörjningskedja och full intern kontroll upprätthåller vi repeterbara prestanda och stöder leveranser av medelstora till stora volymer.
A: Ja, massbeställningar är välkomna. Standard ledtid är 2-4 veckor beroende på kvantitet. För större volymer eller akuta krav, vänligen kontakta vårt säljteam för ett bekräftat schema.
S: Vi tillhandahåller gratisprover av detta 35 mm piezoelement till kvalificerade köpare. Fraktkostnader kan tillkomma baserat på destination. Exempelförfrågningar kan göras direkt via förfrågningsformuläret.
S: Anpassning av resonansfrekvens, kapacitans, substrattjocklek och trådavslutning är tillgänglig. Vårt FoU-team arbetar nära kunderna för att justera parametrar inom genomförbara intervall med bibehållen tillförlitlighet.
S: MEIDI arbetar under ISO9001 kvalitetsledning. Vi kan tillhandahålla materialcertifikat, testrapporter och RoHS/REACH-överensstämmelse uttalanden på begäran.
S: Elementen är förpackade i antistatiska brickor och vakuumförseglade påsar med torkmedel. Ytterkartongerna är förstärkta för att förhindra skador under transporten. Anpassad märkning och streckkodning stöds för beställningar med stora volymer.
För att begära hela databladet, diskutera konfigurationsalternativ eller få en offert för FT-35T-2.9B1-C30 35 mm piezoelektriskt keramiskt element, kontakta MEIDI med dina tekniska krav eller målapplikation. Vårt tekniska supportteam kommer att svara med detaljerade rekommendationer inom en arbetsdag.
