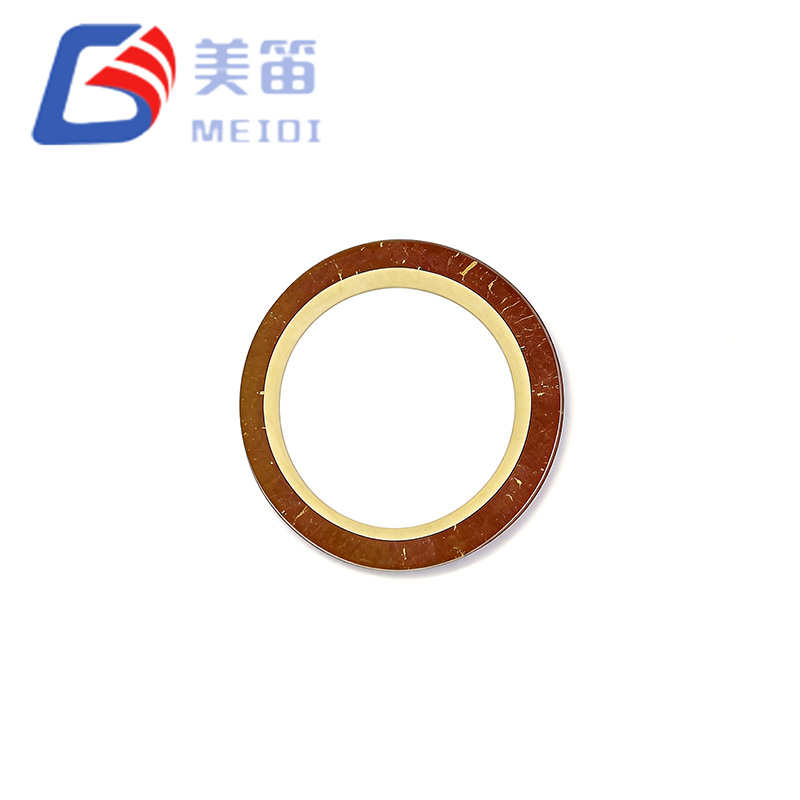

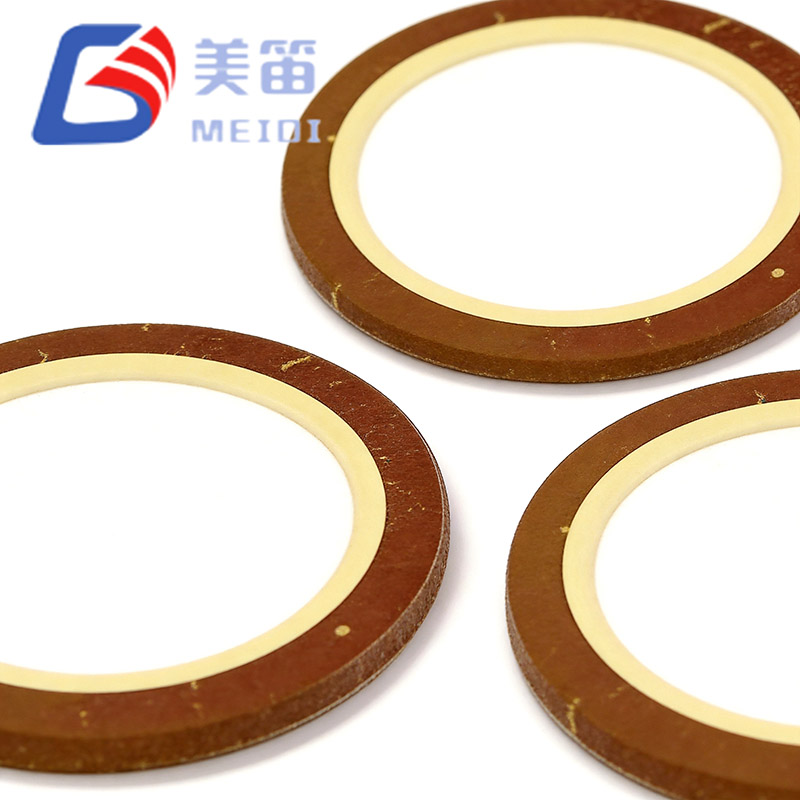

11 mm Piezo Ceramic Buzzer Element är ett ultratunt piezoelektriskt keramiskt element byggt på ett mässingssubstrat, designat för akustiska moduler där den tillgängliga höjden är extremt begränsad. En resonansfrekvens på 7,8 kHz och en hög kapacitans på 12 000 pF gör att den kan producera en tydlig varningston direkt från en 3,3 V mikrokontrollerutgång, medan 0,18 mm profilen möjliggör kompletta akustiska sammansättningar under 1 mm tjocka. Denna kombination av kompakthet, elektrisk effektivitet och mekanisk enkelhet gör elementet till ett praktiskt val för bärbara enheter, bärbara medicinska instrument och täta IoT-sensorkort.
En resonansfrekvens på 7,8 kHz ligger inom ett område som både är lätt att uppfatta och som mindre sannolikt kommer att maskeras av lågfrekvent omgivningsljud, vilket är användbart för konsumentprodukter och medicinska produkter inomhus.
Med en tjocklek på endast 0,18 mm kan keramik- och substratstapeln bindas direkt till ett PCB eller ett tunt metallmembran, vilket gör att hela den ljudgenererande enheten kan hålla sig under 1 mm i höjd.
Kapacitansen på 12000pF, mätt vid 120Hz, ger en hög kapacitiv belastning som minskar spänningssvängningen som behövs för att uppnå en given ljudtrycksnivå, vilket gör direkt 3,3V PWM-drivning livskraftig.
Ett mässingssubstrat ger god värmeledningsförmåga, hjälper till att stabilisera resonansfrekvensen under kontinuerlig drift och erbjuder en pålitlig yta för lödning eller ledande epoxifästning.
Ett ekvivalent motstånd på ≤500Ω begränsar mekanisk dämpning, vilket gör att LC-resonansförstärkningskretsar kan nå högre Q-faktorer och generera större akustisk uteffekt från en låg matningsspänning.
Drifttemperaturområdet från -20°C till +70°C täcker de miljöer som är typiska för hemelektronik, medicinsk utrustning och industriella sensorer.

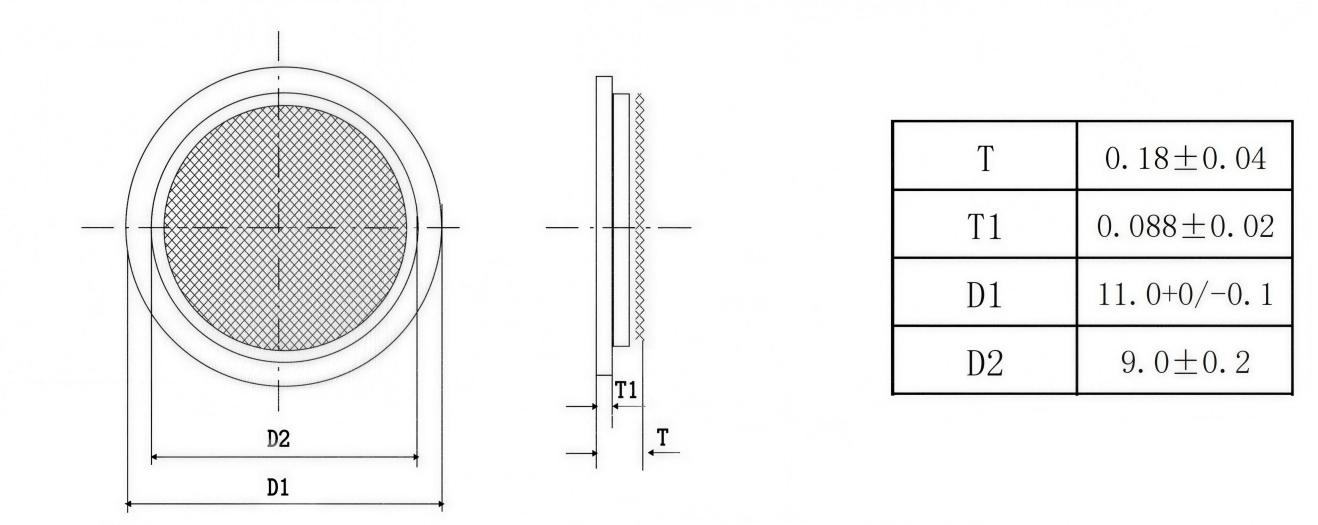

| Parameter | Värde | Testvillkor |
| Produkttyp | Piezoelektriskt keramiskt element | — |
| Modell | FT‑11T‑7.8A1 | — |
| Resonansfrekvens | 7,8 ± 1,0 kHz | Friluft, 25 ℃ |
| Frekvenstolerans | ±12,8 % | Batchkonsistens |
| Fri kapacitans | 12000 ± 30 % pF | Vid 120 Hz, 1 Vrms, 25 ℃ |
| Motsvarande motstånd | ≤ 500 Ω | Vid resonansfrekvens |
| Dielektrisk förlust (tanδ) | ≤ 5 % | Vid 120 Hz, 1 Vrms |
| Substratmaterial | Mässing | — |
| Keramisk skiva diameter (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiv elektroddiameter (D2) | 9,0 ± 0,2 mm | — |
| Total tjocklek (T) | 0,18 ± 0,04 mm | Keramik + substrat |
| Keramisk tjocklek (T1) | 0,088 ± 0,02 mm | PZT-lager |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |
| Elektrodmaterial | Silver (standard) | Bränd silverpasta |
| Isolationsmotstånd | ≥ 100 MΩ (typiskt) | Vid 100VDC, 25 ℃ |
| Designmål | FT‑11T‑7.8A1 fördel |
| Absolut minsta modulhöjd | Den 0,18 mm keramik- och substratstapeln gör att den kompletta akustiska enheten får plats i ett 1 mm hölje. |
| Batteridrift med låg spänning | En hög kapacitans på 12000pF innebär att en 3,3V MCU ofta kan driva elementet till en användbar ljudnivå utan ett induktorförstärkningssteg. |
| Termisk stabilitet i slutna kapslingar | Mässing sprider effektivt den lilla värme som genereras och håller resonansfrekvensen stabil under långvarig aktivering. |
| Effektiv resonanskretsdesign | ≤500Ω ekvivalent motstånd håller dämpningen låg, så en LC-tank kan multiplicera drivspänningen med minimal förlust. |
| Tydlig varning i tysta inomhusutrymmen | 7,8 kHz är tillräckligt högt för att undvika HVAC och fläktljud, men ändå tillräckligt lågt för att lätt höras och lokaliseras. |
| Kostnadseffektiv integration med hög volym | Som ett enkelt element eliminerar det höljet och terminalerna på en förpackad summer, vilket minskar både delkostnaden och monteringsstegen. |
Smarta bärbara enheter, inklusive träningsspårare och smartklockor, där profilen på 0,18 mm hjälper till att bibehålla en smal produkttjocklek samtidigt som den ger tydliga aviseringstoner.
Bärbara medicinska diagnostiska verktyg som glukosmätare, pulsoximetrar och digitala termometrar, som drar nytta av en enkel hörbar lågspänningsindikator som inte ökar volymen.
IoT-sensornoder, från dörr-/fönstersensorer till vattenläckagedetektorer, där elementet kan drivas direkt av en 3,3V MCU och tonen är tillräckligt distinkt för att märkas i en hemmiljö.
Industriella närhetssensorer och små automationspaneler som behöver ett kompakt akustiskt återkopplingselement som är kompatibelt med standard SMD- och genomgående monteringsprocesser.
Styrtavlor för konsumentapparater i produkter som mikrovågsugnar, tvättmaskiner och induktionshällar, där det nakna elementet kan integreras kostnadseffektivt i det befintliga kretskortet.
Leksaks- och nyelektronik som kräver ett enkelt, billigt ekolod för interaktiv feedback, musikaliska toner eller larmljud.
MEIDI Intelligent Technology har producerat piezoelektriska keramiska element i över ett decennium. Företagets helt integrerade anläggning i Jiangsu, Kina, täcker alla steg från keramisk pulverberedning och tejpgjutning till elektrodbränning, polarisering och slutlig elektrisk testning. MEIDI arbetar under ett ISO 9001-certifierat kvalitetsledningssystem och säkerställer att varje produktionsparti är spårbart och konsekvent.
Det 11 mm piezokeramiska summerelementet genomgår en omfattande uppsättning produktionstester. Varje enhet mäts för resonansfrekvens i en friluftsimpedansanalysator, med 7,8±1,0kHz-fönstret strikt tillämpat. Kapacitansen verifieras vid 120Hz och 1Vrms, ekvivalent motstånd kontrolleras vid ≤500Ω, och dielektrisk förlust avskärmas till ≤5%. Dimensionsinspektioner bekräftar den keramiska diametern, elektroddiametern och den totala tjockleken. Ett termiskt åldringssteg vid +70°C i 48 timmar validerar polarisationsstabiliteten, medan lödbarheten testas enligt J-STD-002. En partikod etsad på substratkanten länkar varje del till dess tillverkningssats och fullständiga testposter, som bevaras i tio år.
1. Vilken monteringsmetod rekommenderas för FT‑11T‑7.8A1?
Konduktiv silverepoxi är det vanligaste valet för permanent PCB-infästning eftersom den undviker den termiska påfrestning som lödning kan lägga på det tunna keramiska lagret. Om en lödanslutning är att föredra, bör värmen appliceras endast på mässingssubstratets kant och hålla spetstemperaturen under 280°C i högst tre sekunder. Fjäderkontakthållning används också när elementet måste kunna bytas ut på fältet.
2. Hur jämförs 7,8 kHz-tonen med lågfrekventa summer?
Vid 7,8 kHz är våglängden tillräckligt kort för att arbeta effektivt från mycket små kaviteter, men frekvensen är fortfarande långt under ultraljudsområdet där riktningsförmågan blir extrem och uppfattningen sjunker. I praktiken är tonen tydligt hörbar i ett typiskt rum och är inte lätt att förväxla med mekaniskt brum från fläktar eller motorer.
3. Kan FT‑11T‑7.8A1 köras kontinuerligt?
Ja, kontinuerlig drift är möjlig över hela området -20°C till +70°C. När den drivs direkt från en 3,3V GPIO utan en LC-förstärkning är självuppvärmningen försumbar. Vid högre drivspänningar som erhålls genom resonansförstärkning, avleder mässingssubstratet värme tillräckligt effektivt för att förhindra frekvensdrift i öppna eller ventilerade kapslingar. För förseglade konstruktioner kan en reducerad driftcykel eller lägre drivspänning vara att rekommendera; MEIDI kan tillhandahålla livstidsdata för specifika driftsförhållanden.
4. Finns anpassade elektrodmönster eller substratmaterial tillgängliga?
Ja. Medan standardkonfigurationen använder en helfärgad silverelektrod på en mässingsskiva, kan MEIDI leverera segmenterade elektrodmönster, alternativa diametrar, nickel- eller guldelektrodfinish för förbättrad korrosionsbeständighet och substrat tillverkade av rostfritt stål eller fosforbrons. Anpassade beställningar är föremål för teknisk granskning, minimikvantiteter och förlängda ledtider.
5. Hur påverkar kapacitanstoleransen LC-resonansförstärkningskretsen?
Den nominella 12000pF kapacitansen är specificerad vid 120Hz; vid 7,8 kHz sjunker den effektiva kapacitansen något. För en praktisk LC-förstärkningsdesign används vanligtvis en induktor runt 4,7mH till 10mH tillsammans med en liten parallell kondensator för att klara toleransen på ±30%. MEIDI tillhandahåller den faktiska uppmätta kapacitansen för varje provenhet, vilket gör att designers kan välja ett exakt induktorvärde för sin prototyp.
För vägledning för PCB-layout, förslag på design av akustiska kaviteter, beräkningar av LC-förstärkningskretsar, anpassade elektrodspecifikationer eller volymprissättning, skicka dina krav via kontaktformuläret. MEIDI applikationsteknik svarar normalt inom en arbetsdag med dokumentation, simuleringsmodeller och provenheter åtföljda av individuella testdata.
