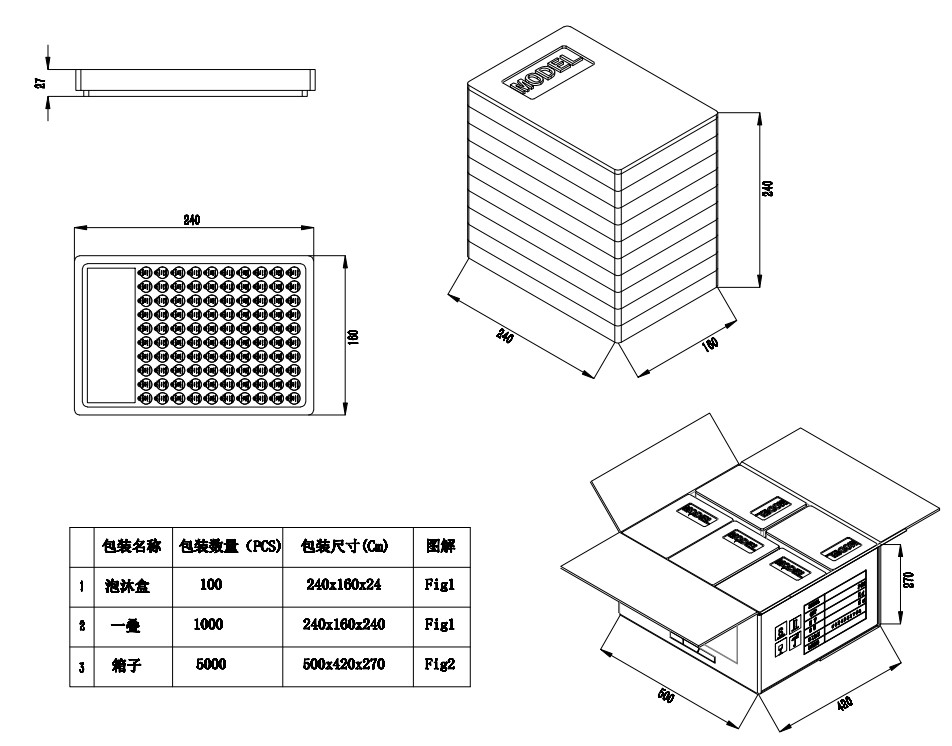

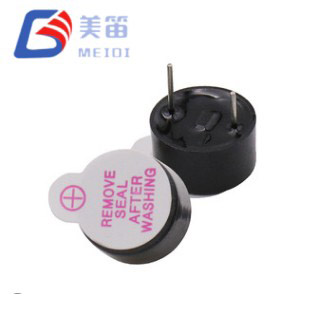

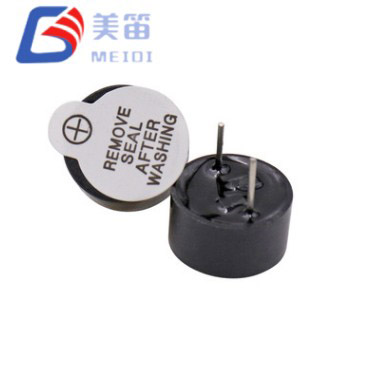

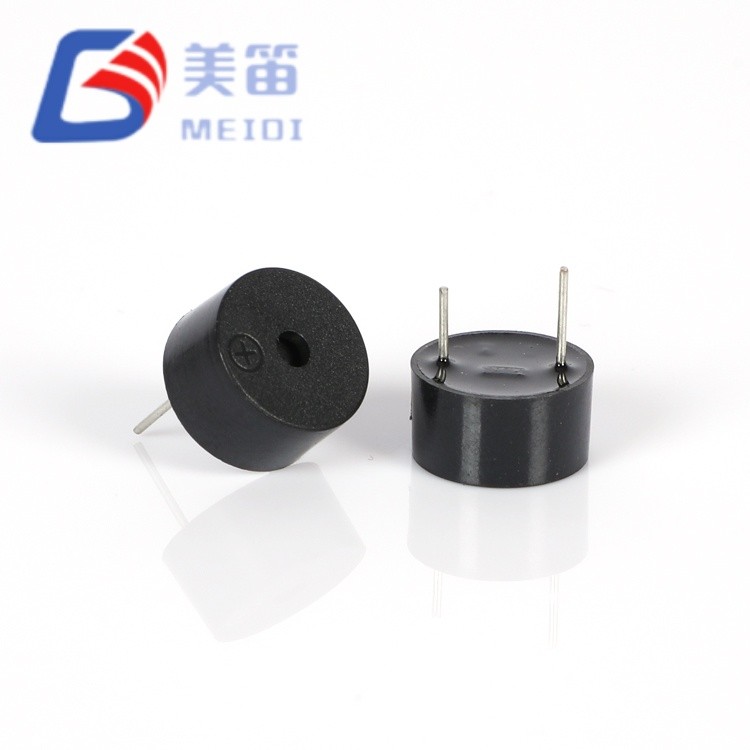

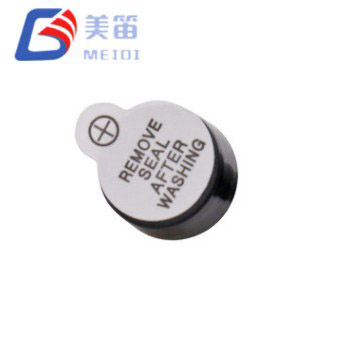

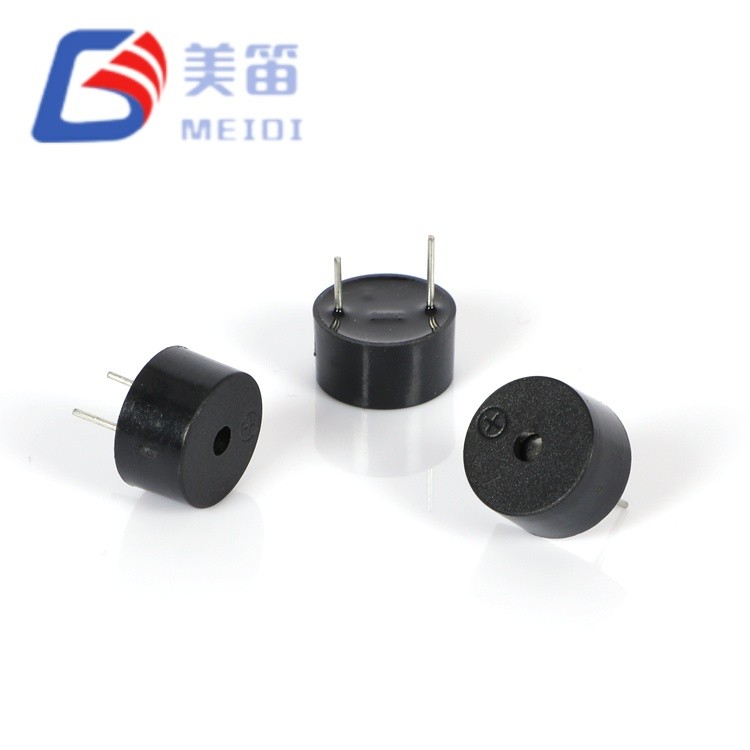

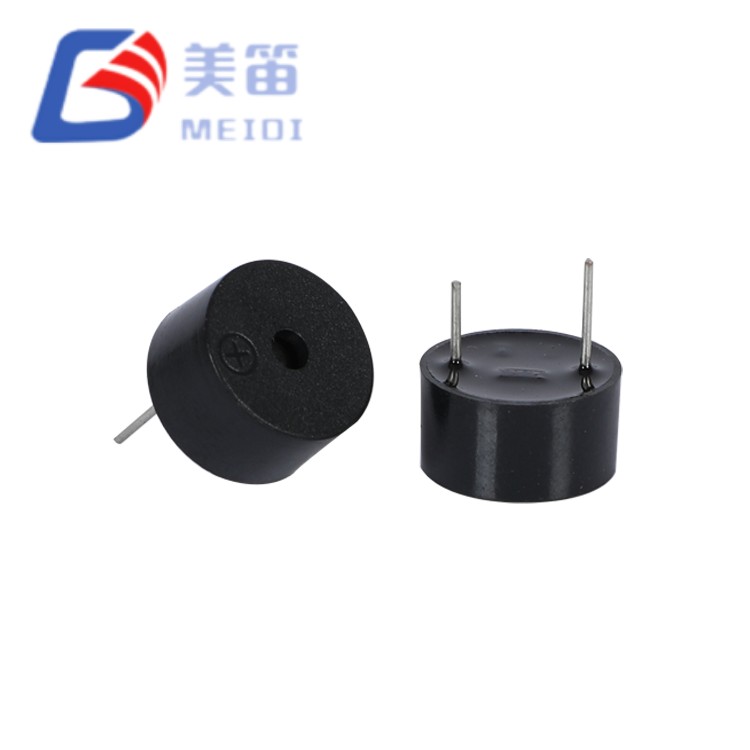

Designad för industriell kontroll, maskinlarm och robusta elektroniska system, ger denna genomgående aktiva summer en genomträngande ≥85 dB varningston vid 2700 Hz med en inbyggd oscillator. Dess 2-5 V bredspänningskompatibilitet stöder direkt DC-drift från 3,3 V logiska skenor, Li-ion-batterier och 5 V-toleranta system utan externa PWM- eller drivtransistorer.
HMB1206-03, som tillverkas av MEIDI i vår anläggning i Jiangsu, drar nytta av mer än ett decennium av teknisk expertis inom elektromagnetisk summer. Varje enhet genomgår 100 % automatiserad akustisk och elektrisk testning, vilket säkerställer konsekvent prestanda i högvolymproduktion. Det svarta PBT-huset tål våglödningstoppar upp till 255 °C och kontinuerlig drift från -20 °C till +70 °C, vilket gör det till ett pålitligt val för fabriksautomation, kraftdistribution och tunga utrustningstillämpningar.
3V elektromagnetiska summer PCB-fästet är konstruerat för industriella kontrollpaneler, maskinlarmsystem och robust elektronik där genomgående montering ger överlägsen mekanisk stabilitet jämfört med ytmonterade alternativ. Den integrerade oscillatorkretsen genererar en fast 2700 Hz-ton vid ≥85 dB vid likströmstillämpning inom 2–5 V, vilket eliminerar behovet av externa drivkomponenter i elektriskt bullriga miljöer.
Den 12,0 mm diametern och 6,5 mm höjden upptar ett medelstort genomgående fotavtryck som balanserar den akustiska uteffekten med PCB-densitetsbegränsningar. Denna 3V genomgående elektromagnetiska aktiva summer är särskilt lämpad för renovering av äldre utrustning där 12 mm summerutskärningar och hålmönster redan är etablerade, såväl som nya konstruktioner inom tung industri, transport och utomhusinstallationer där den långsiktiga mekaniska tillförlitligheten inte är förhandlingsbar.
Till skillnad från passiva summer som kräver extern PWM-generering och drivkretsar, frigör HMB1206-03:s självsvängande design mikrokontrollertimerresurser och minskar firmwarekomplexiteten. Den minsta driftspänningen på 2 V stöder varningsscenarier för låg batterinivå där matningsspänningen har sjunkit under nominellt, medan 5 V maximalt rymmer system med avslappnad regulatortolerans eller transienta överspänningsförhållanden.
Den genomgående konstruktionen säkerställer säker PCB-hållning under ihållande vibrationer, stötar och termisk expansion. Det svarta PBT-huset motstår deformation under våglödning och bibehåller dimensionsstabilitet över hela driftsområdet. Vid 1,7 g bidrar massan till mekanisk dämpning som minskar mikrofoniska effekter under vibrationsförhållanden som är vanliga i industrimaskiner.
Vibrationsbeständig montering genom hål – säkert mekaniskt ankare på 1,6–2,0 mm FR4-kretskort, blybildande absorberar termisk expansion och mekaniska stötar
Inbyggd oscillator med bred spänningstolerans — fungerar från 2–5 V utan frekvensdrift; stabil 2700 Hz utgång över batteriurladdningskurvor
Lågströms direktdrift — ≤30 mA vid 3 V möjliggör MCU GPIO direktanslutning i många applikationer, vilket eliminerar extern transistor eller drivrutin IC
PBT-hölje för hög temperatur — klassad för 255 °C våglödningstopp och 360 °C manuell lödning; ingen deformation eller akustisk degradering
Genomträngande lågfrekvent ton — 2700 Hz optimerad för mänsklig hörselkänslighet samtidigt som man undviker 4 kHz brusbandet där industriell utrustning koncentrerar störningar
Polariserad stiftkonfiguration — förhindrar installationsfel med omvänd spänning; kompatibel med standard polariserade kontakter och nyckelringar
| Parameter | Värde | Anteckningar |
| Märkspänning | 3 V (DC) | Nominell driftpunkt |
| Driftspänning | 2–5 V (DC) | Kontinuerligt funktionsområde |

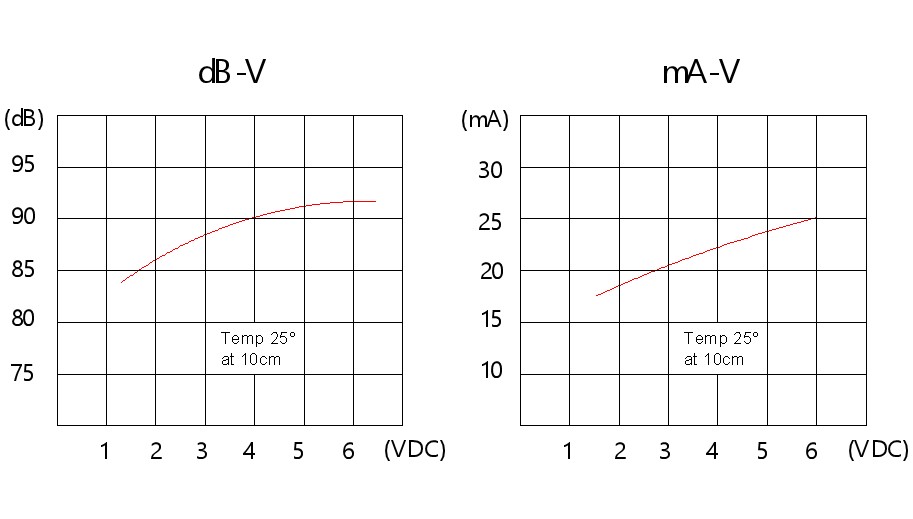

| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 3 V, fritt fält |
| Resonansfrekvens | 2700 ± 300 Hz | Fixat med intern oscillator |
| Driftström | ≤ 30 mA | Vid 3 V |
| Driftstemperatur | -20 ℃ ~ +70 ℃ | Kontinuerlig |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ | Icke-fungerande |

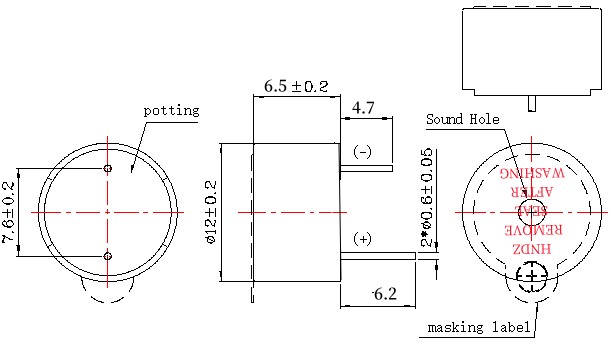

| Mått (Dia × H) | 12,0 × 6,5 mm | Endast kropp |
| Vikt | 1,7 g | Typisk |
| Material för hölje | Svart PBT | UL94 V-0 klassad |
| Monteringstyp | Genomgående hål | Våg/manuell lödning |
| Lödtemperatur (våg) | 255 ± 15 ℃ | 4–6 sekunder, rekommenderas |
| Lödtemperatur (manuell) | 360 ± 10 ℃ | 2–5 sekunder, rekommenderas |
| Lödtemperatur (återflöde) | 245 ± 15 ℃ | 180 ℃ förvärmning 40–70 s; 245 ℃ 3 s; max 3 pass |
| Miljöstress | SMD-sårbarhet | Genom-hål fördel |
| Mekanisk vibration | Lödfogsutmattning, komponentlossning under ihållande 5G+ vibrationer | Bly bildar mekaniskt förankring genom PCB, fördelar spänningar över kortets tjocklek |
| Termisk cykling | CTE-felanpassning mellan keramiskt substrat och FR4 orsakar mikrosprickbildning | Kompatibel ledning absorberar differentiell termisk expansion mellan komponent och kort |
| Reparation och fältservice | Avlödning riskerar att skada dynorna, lyfta spår och delaminera skiktet | Enpunktsborttagning med minimalt brädtrauma; genomgående kuddar är mekaniskt robusta |
| Högströmstransienter | Ström koncentrerad i liten lodfilé genererar lokal uppvärmning | Större ledningstvärsnitt fördelar ström och minskar resistiva förluster |
| Kompatibilitet med äldre kort | SMD-fotavtrycksfel överensstämmer kräver omdesign av PCB | Standard 12 mm diameter kompatibel med befintliga frontpanelsutskärningar och hålmönster |
Massan på 1,7 g på HMB1206-03 bidrar till tröghetsstabilitet som motstår vibrationsinducerade mikrofoniska effekter. Den större membranytan som möjliggörs av 12 mm höljet genererar högre SPL med lägre strömförbrukning per decibel, vilket förbättrar den elektriska effektiviteten i batteridrivna applikationer.
PLC och industriella kontrollpaneler — fellarm, nödstopp hörbar återkoppling, varningar om slutförande av cykel i tillverkningsautomation
Maskiner och fabriksautomation — CNC-verktygsväxlaresvarningar, transportörfelsignalering, robotcellstatusindikering på bullriga produktionsgolv
Strömfördelning och elektrisk utrustning — utlösningslarm för brytare, varningar för överbelastning av transformatorer, toner för ställverksdriftstatus
Säkerhets- och tillträdeskontrollpaneler — varningar för intrångsdetektering, varningar om tvångsöppning av dörrar, manipulationslarm för paneler i kommersiella byggnader
Transport och tung utrustning — varningar för fordonshytt, gaffeltruckbacklarm, marina instrumentvarningar i vibrationsutsatta miljöer
Batteridrivna bärbara industriverktyg — varningar för låg batterinivå, överbelastningsvarningar och slutförandesignaler i sladdlös utrustning
MEIDI driver en dedikerad genomgående monteringslinje utrustad med automatiserade maskiner för lindning, lödning och inkapsling. Vår tillverkningsbas i Jiangsu följer ISO 9001 kvalitetsledningsprotokoll, med pågående inspektioner i varje kritiskt skede. Varje HMB1206-03-enhet utsätts för 100 % elektrisk parameterverifiering och akustisk SPL-mätning innan förpackning.
Utöver standardproduktion utför MEIDI rigorös miljöbelastningsscreening på provsatser: termisk chockcykling från -30 °C till +80 °C, luftfuktighetsbeständighet vid 50 °C / 95 % RH och vibrationstestning enligt IEC 60068-2-6. Dessa procedurer validerar summerns långsiktiga tillförlitlighet i krävande industriella miljöer.
Tillgängliga certifieringar inkluderar RoHS, REACH och UL94 V‑0 för höljesmaterialet. För projekt med stora volymer kan vi leverera IEC 60950-1 och UL 508 efterlevnadsrapporter på begäran. Vårt ingenjörsteam stöder även anpassad ledningsformning, alternativa stiftdelningar och specialiserade frekvenser från 2,0 till 4,0 kHz för att matcha unika applikationskrav.
MEIDI tillverkar 3V Electromagnetic Buzzer PCB Mount på dedikerade genomgående monteringslinjer med 100 % automatiserad elektrisk testning och akustisk verifiering. Varje produktionsbatch genomgår:
Termisk chockcykel — 5 cykler mellan -30 ℃ och +80 ℃ med 30 minuters uppehåll per extrem
Luftfuktighetsuthållighet — 48 timmar vid 50 ± 5 ℃ / 90–95 % RH följt av 2 timmars omgivande återhämtning
Mekanisk hållbarhet — vibrationstestning (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, totalt 0,5 timmar) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Lödbarhet — vätbalanstest enligt J-STD-002, kategori 3 (260 ℃)
Värmebeständighet för löd — 250 ± 5 ℃ i 10 ± 0,5 sekunder med 2,0 mm kropp-till-lödavstånd
Provdata för batchtest bekräftar ljudtrycksintervallet 87,0--92,0 dB (10 prover, 3 VDC, 10 cm, fritt fält). Obs: detta är provbaserade mätdata, inte ett garanterat specifikationsvärde. Databladet garanterar minsta ljudtryck ≥85 dB vid märkspänning och 10 cm.
Tillgängliga certifieringar: RoHS, REACH, UL94 V-0 (husmaterial). IEC 60950-1 och UL 508 överensstämmelserapporter tillgängliga på begäran för stora volymer beställningar.
F1: Är 3V Electromagnetic Buzzer PCB Mount kompatibel med 5 V mikrokontrollerlogik, eller kräver det spänningsreglering?
Den maximala driftspänningen på 5 V är den absoluta övre gränsen. Medan summern kommer att fungera vid 5 V, kan kontinuerlig drift vid denna gräns minska den akustiska livslängden och öka strömförbrukningen utöver ≤30 mA-specifikationen. För 5 V-system rekommenderas ett seriemotstånd (vanligtvis 47–100 Ω) för att sänka spänningen till 3–4 V-området, vilket bibehåller summern inom dess optimala driftsenvelopp samtidigt som adekvat SPL bibehålls. Alternativt kan du välja en 5 V-klassad aktiv summer från MEIDI-portföljen om 5 V är den nominella systemspänningen.
F2: Kan denna summer monteras på standard 1,6 mm FR4 PCB med hjälp av automatiserad utrustning för axiell insättning?
Ja. Den 12,0 mm diametern och standardkonfigurationen för genomgående stift överensstämmer med specifikationer för axiella komponenter för automatiserade införingsmaskiner. Radiell blyformning (vertikal montering) är också tillgänglig för utrymmesbegränsade PCB-layouter där horisontell montering är opraktisk. Anpassade ledningslängder och formningskonfigurationer stöds för beställningar med stora volymer – kontakta industriförsäljare för konfigurationsvägledning.
F3: Kan denna summer stödja kontinuerlig drift dygnet runt? Vad är den akustiska livslängden på lång sikt?
Tillverkarens datablad tillhandahåller inte långtidsdata för kontinuerlig driftlivslängd. Det specificerade livstidstestvillkoret är 96 timmar vid 25±10 ℃ med märkspänning och 1/2 arbetscykelresonansfrekvens fyrkantvåg. Lagringstest vid hög temperatur är 96 timmar vid +85 ℃. För långsiktig tillförlitlighetsdata för kontinuerlig drift, kontakta fabriken för att begära livstidstestdata eller anpassad tillförlitlighetsverifiering. För applikationer med kontinuerliga toner bör den termiska hanteringen av höljet utvärderas för att förhindra värmeackumulering runt summern.
F4: Stöds OEM-modifieringar som anpassad ledningslängd, ledningsformning eller alternativa höljesfärger?
Ja. MEIDI stöder anpassad ledningstrimning (rak, krökt, offset eller formad), alternativa stiftdelningar för icke-standardiserade kretskort och husfärgkodning för spännings- eller frekvensidentifiering. Anpassade oscillatorfrekvenser inom 2,0–4,0 kHz är tillgängliga för speciella tonala krav. Minsta orderkvantiteter och ledtider varierar beroende på modifieringskomplexitet; skicka in en OEM-konfigurationsbegäran för offert.
F5: Hur jämför denna genomhåliga aktiva summer med SMD aktiva alternativ i högvibrerande miljöer?
Genomgående hålmontering ger överlägsen mekanisk retention eftersom ledningen bildar ett fysiskt förankring genom PCB-tjockleken, och fördelar spänningen över hela linjen. Den kompatibla ledningen absorberar differentiell termisk expansion mellan komponenten och PCB, vilket minskar utmattning av lödfogen under termisk cykling. I mekaniskt belastade miljöer erbjuder genomgående konstruktion i allmänhet större långsiktig tillförlitlighet än ytmonterade alternativ. Den större massan och blyförsedda konstruktionen av genomgående summer bidrar till tröghetsstabilitet som motstår vibrationsinducerad förskjutning. För specifika vibrationskrav rekommenderas applikationsspecifika tester enligt IEC 60068-2-6.
Kontakta MEIDI Industrial Sales för volympriser, tillförlitlighetsrapporter, anpassade leadkonfigurationer eller integrationsvägledning för industriella styrsystem.
MEIDIs industriella applikationsteknik svarar vanligtvis på tekniska förfrågningar inom en arbetsdag med pinout-ritningar, spännings-SPL-kurvor och volymprisnivåer.
