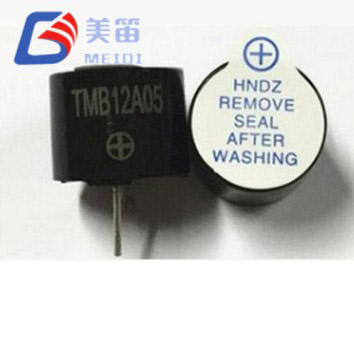

TMB12A03 Elektromagnetisk aktiv summer

TMB12A03 är konstruerad för applikationer där den akustiska hörbarheten är affärskritisk och levererar uppmätta ljudtrycksnivåer på 96,4–98,7 dB från ett kompakt 12 mm fotavtryck. Dess 9,5 mm utökade hålighet – den högsta i MEIDI:s 12 mm aktiva summerfamilj – maximerar Helmholtz-resonanseffektiviteten och producerar en lågfrekvent 2400Hz-ton som skär igenom industriellt omgivande brus utan att kräva större magnetiska summerarkitekturer.

Tillverkad på MEIDI:s Jiangsu-anläggning, fungerar denna 5V genomgående aktiva summer över ett 3–7V-intervall och stöder 5V logikbussar, Li-ion batteriurladdningskurvor och 6V lanternbatterisystem utan ytterligare reglering. Den integrerade oscillatorn eliminerar extern PWM-generering, medan det svarta PBT-huset tål våglödning vid 255°C och kontinuerlig drift från -20°C till +70°C. Varje enhet genomgår 100 % automatiserad SPL och strömverifiering, med exempeldata som visar snäva parameterkluster (SPL 96,4–98,7dB, ström 21,8–24,1mA, frekvens 2400±300Hz).

Primära applikationsmiljöer

Tunga industriella larmsystem – nödstoppsvarningar, kranrörelsevarningar och pressdriftslarm i miljöer som överstiger 85dB omgivningsljud där reglerad hörbarhet kräver hög SPL

Hytter för kommersiella fordon – säkerhetsbältesvarningar, varningar om dörren på glänt och omvända närhetstoner i lastbilar, bussar och anläggningsmaskiner där motorljud döljer konventionella summer

Lager- och logistikautomation – varningar för slutförande av val, AGV-kollisionsvarningar och felsignaler på transportörer i högt i tak med betydande akustisk efterklang

Lantbruksmaskinhytter – redskapspositionsvarningar, hydrauliska felindikatorer och spannmålstanknivåvarningar i traktorer och skördare som utsätts för motor- och redskapsljud

Allmän säkerhet och evakueringssystem – hörbar brandlarm, larm om intrång i omkretsen och massmeddelandetoner i kommersiella byggnader som kräver kodkompatibla SPL-trösklar

Marina motorrum – länspumpslarm, kylsystemfelvarningar och generatorfeltoner i maritima miljöer med högt buller och hög luftfuktighet

Tillverkning och kvalitetssäkring – från vår fabrik till din design

MEIDI tillverkar TMB12A03 på dedikerade genomgående monteringslinjer utrustade med automatiserad lindnings-, lödnings- och inkapslingsutrustning. Vår tillverkningsbas i Jiangsu följer ISO 9001 kvalitetsledningsprotokoll, med inspektioner i processen vid varje kritiskt skede – spollindning, magnetmontering, oscillatoravstämning och slutlig inkapsling.

Varje produktionsbatch genomgår rigorös validering:

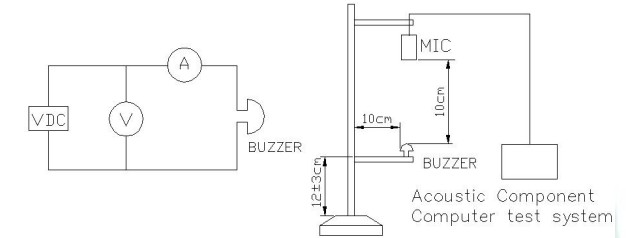

Verifiering av akustisk konsistens – 100 % SPL-test vid märkspänning; provsats 96,4–98,7dB med typisk spridning <2dB

Frekvensstabilitetskontroll – statistisk sampling vid 2400Hz ±12,5 %; alla samplingar inom 2370–2430Hz

Validering av strömdrag – ≤30mA maximalt; provmedelvärde 22,9mA med standardavvikelse 0,8mA

Lagring vid hög temperatur – 48 timmar vid +80±2℃; fullständig parameteråterställning efter 2 timmars omgivningsstabilisering

Lagring vid låg temperatur – 48 timmar vid -30±2℃; verifierad kallstartsaktivering vid minst 3V

Termisk chockcykling – 5 cykler mellan -30℃ och +80℃ med 30-minuters uppehåll per extrem

Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)

Fuktmotstånd – 48 timmar vid 50±5℃ / 90–95 % RH följt av 2-timmars återhämtning och elektrisk karakterisering

Lödvärmebeständighet – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm mellankropp och lödavstånd

Tillgängliga certifieringar: RoHS, REACH och UL94 V‑0 för PBT-huset. För säkerhetskritiska installationer kan IEC 60950-1 överensstämmelsedokumentation tillhandahållas på begäran.

Tekniska FAQ – Praktisk vägledning för systemdesigners

F1: Hur jämför TMB12A03:s 2400Hz-frekvens med 2700Hz och 4kHz-alternativ i verkliga bullermiljöer?

2400Hz-resonansfrekvensen fungerar under det typiska elektromagnetiska summerklustret vid 2700Hz och långt under 4kHz-området där många strömförsörjningsenheter och digital elektronik genererar emissioner. I industri- och fordonsmiljöer tenderar omgivande buller från kylfläktar, hydraulpumpar och motorövertoner att koncentreras över 3 kHz. TMB12A03:s lägre frekvens ger ofta förbättrad hörbarhet i dessa inställningar eftersom den upptar ett mindre trångt spektralband. Dessutom uppvisar lägre frekvenser minskad riktad strålning, vilket förbättrar hörbarheten utanför axeln i installationer med öppen planlösning.

F2: Kan TMB12A03 ersätta en 16 mm eller 23 mm genomgående magnetisk summer i en befintlig design?

I många fall, ja. Den uppmätta uteffekten på 96,4–98,7 dB närmar sig eller överstiger den för typiska 16 mm magnetiska summer (95–100 dB) samtidigt som de upptar ett betydligt mindre 12 mm fotavtryck. Det primära övervägandet är montering: TMB12A03 använder standard 12 mm stiftavstånd mellan hålen, som kanske inte är i linje med 16 mm eller 23 mm utskärningar. För eftermonteringsapplikationer tillhandahåller MEIDI dimensionella jämförelseritningar och kan leverera adapterbricklösningar för volymbeställningar. Det elektriska gränssnittet är enklare än magnetiska summer – ingen extern oscillator krävs, vilket minskar antalet komponenter och monteringskostnaderna.

F3: Vad är den praktiska akustiska livslängden under kontinuerlig 5V-drift vid förhöjd temperatur?

Tillverkaren publicerar inte livslängdsdata för kontinuerlig drift utöver standardtestförhållandena (96 timmar vid 25±10 ℃ med 1/2 arbetscykel fyrkantsvåg och 96 timmar högtemperaturlagring vid +85 ℃). Den typiska strömförbrukningen på 21,8–24,1mA ligger väl inom maxvärdet ≤30mA, vilket minimerar självuppvärmningen. För förlängd livslängd i applikationer med kontinuerliga toner, rekommenderas implementering av en arbetscykel (t.ex. 1 sekund på, 4 sekunder av). Kaviteten på 9,5 mm ger ytterligare termisk massa jämfört med varianter med lägre profil, vilket kan bromsa temperaturökningen. För applikationsspecifika livslängdsuppskattningar, kontakta fabrikstekniker med din driftsspänning, arbetscykel och omgivande temperaturprofil.

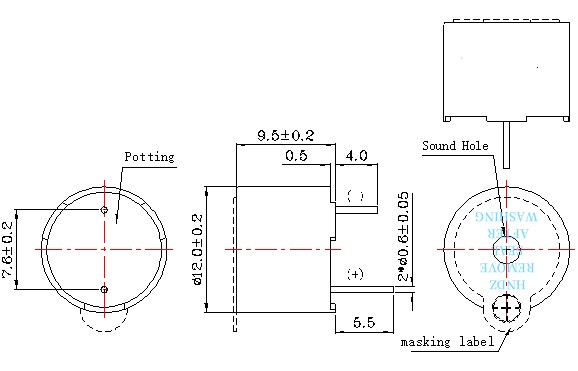

F4: Är höjden på 9,5 mm kompatibel med vanliga 12 mm summerkapslingar och frontpaneler?

Diametern 12,0 mm matchar standardutskärningar på 12 mm frontpaneler och kretskortslayouter som vanligtvis används för genomgående hålsummer. 9,5 mm höjden kräver ytterligare z-axelavstånd jämfört med 6,5 mm eller 7,5 mm varianter – se till att din kapsling ger minst 11 mm fritt utrymme ovanför kretskortet för att rymma komponenten och möjliggöra lödspel. För applikationer med begränsad höjd (≤8 mm) erbjuder MEIDI alternativa modeller med lägre profiler. Vi tillhandahåller 3D STEP-filer och riktlinjer för integration av hölje på begäran.

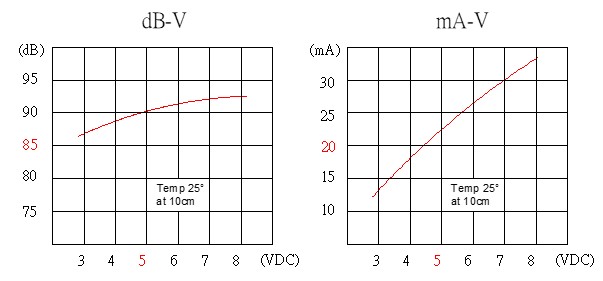

F5: Hur presterar TMB12A03 när den körs under 5V, till exempel från ett 3,7V Li-ion-batteri?

Vid 3,7V minskar SPL från 5V-referensen men förblir över ≥85dB-specifikationen – typisk SPL vid 3,7V är ungefär 88–90dB, baserat på karakteriseringsdata. 2400Hz-frekvensen förblir stabil över 3–7V-området tack vare den integrerade oscillatordesignen. För Li-ion-applikationer där 3,0 V urladdningsslut fortfarande måste ge hörbar utsignal, bibehåller TMB12A03 funktionell utsignal utan ytterligare spänningshöjande kretsar, vilket gör den lämplig för batteridrivna bärbara larm och handhållna instrument.

F6: Vilken monteringsriktning rekommenderas för maximal akustisk prestanda?

TMB12A03 avger ljud främst genom den övre akustiska porten. För maximal SPL, se till att porten är fri och vänd mot den avsedda lyssningsriktningen. Montering på undersidan av ett kretskort eller med porten vänd mot en fast yta kommer att dämpa uteffekten. För applikationer som kräver 360-graders täckning, överväg flera enheter eller reflekterande ytor. MEIDI:s applikationsteknik kan ge stöd för akustisk simulering för din specifika kapslingsgeometri.
