Designad för inbyggd drift på 12V DC-bussar, HNB09A12 levererar en varningston på minst 85dB vid 2700Hz utan att kräva spänningsreglering eller externa drivkomponenter. Dess 8–16V-driftsområde sträcker sig över kallvevsnedhängning i fordon (ned till 8V) och generatoröverspänningstransienter (upp till 16V), vilket gör den till ett pålitligt val för fordonstillbehörssystem, jordbruksmaskiner, marina paneler och industriella styrmoduler.

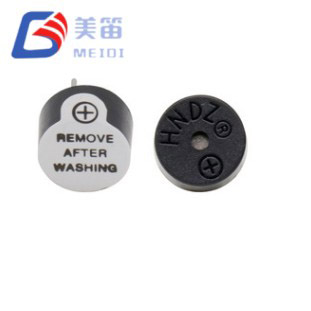

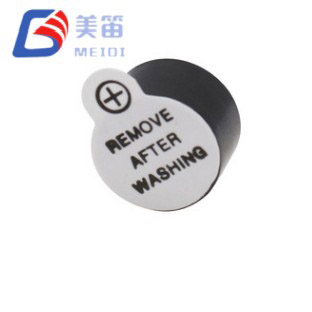

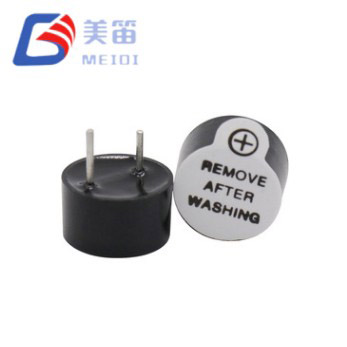

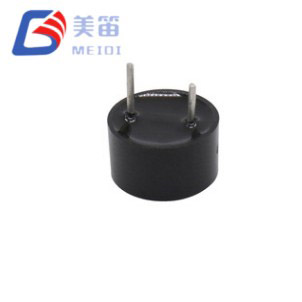

Denna aktiva summer med en diameter på 9 mm, tillverkad i MEIDI:s Jiangsu-anläggning, väger endast 0,75 g, vilket minskar tröghetsbelastningen på PCB i miljöer med hög vibration. Den integrerade oscillatorn och genomgående hålkonstruktionen eliminerar extern PWM-generering och ger robust mekanisk förankring. Varje produktionsenhet genomgår 100 % akustisk och elektrisk verifiering, med exempeldata som visar SPL konsekvent över 87dB och strömdrag under 27mA vid 12V.
| Parameter | Värde |
| Märkspänning | 12 VDC |
| Driftspänningsområde | 8 – 16 VDC |
| Ljudtrycksnivå | ≥ 85 dB |
| Resonansfrekvens | 2700 ± 300 Hz |
| Driftström | ≤ 30 mA |
| Driftstemperatur | -20 ℃ ~ +70 ℃ |
| Förvaringstemperatur | -30 ℃ ~ +80 ℃ |
| Mått | 9,0 × 5,5 mm (Dia × H) |
| Vikt | 0,75 g |
| Material för hölje | Svart PBT |
| Monteringstyp | Genomgående hål |
Den 9 mm 5V Electromagnetic Active Buzzer är en självdriven elektromagnetisk aktiv summer konstruerad för 12V och 24V industriell arkitektur. Till skillnad från lägre spänningsvarianter som kräver buck-omvandlare eller motståndsdelare från vanliga industriella skenor, ansluts denna 12V genomgående elektromagnetiska aktiva summer direkt till bilbatterier, PLC I/O-moduler och marin kraftdistribution utan mellanreglering.
Den minsta drifttröskeln på 8 V säkerställer tillförlitlig aktivering under motorstart, när batterispänningen tillfälligt kan sjunka under 10 V. Den övre gränsen på 16 V tar emot generatoröverspänningshändelser och ger utrymme för 24V-system med ett enkelt seriemotstånd. Denna spänningsfjädring eliminerar behovet av aktiva kläm- eller TVS-dioder i många installationer, vilket förenklar stycklista och minskar felpunkter.

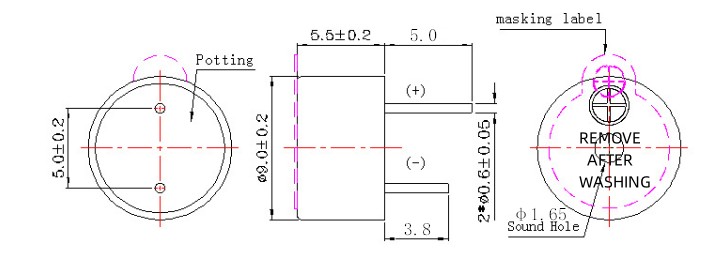

Med en diameter på 9,0 mm och en höjd på 5,5 mm har HNB09A12 ett kompakt fotavtryck som passar äldre 9 mm och 12 mm panelutskärningar. Dess 0,75 g massa – cirka 56 % lättare än 12 mm × 7,5 mm alternativ – minskar spänningen på lödfogen under vibrationer och stötar, en viktig fördel i fordons- och maskinapplikationer där PCB-böjning är vanligt.
Den integrerade oscillatorn producerar en fast 2700Hz-ton vid DC-applikation, frigör mikrokontroller PWM-timers och eliminerar externa tidskondensatorer. Det svarta PBT-huset tål våglödning vid 255°C och manuell omarbetning vid 360°C utan deformation, vilket stöder både automatiserad montering och fältreparation.
Native 12V busskompatibilitet – fungerar direkt från bil-, industri- och marina 12V DC-system utan spänningsomvandlingskretsar
Wide 8–16 V survival range – tolerates cold‑crank voltage sag, alternator overvoltage, and unregulated 24 V systems with passive dropping
Inbyggd oscillator med fast 2700Hz-utgång – ingen MCU PWM-stifttilldelning eller externa timingkomponenter krävs
Ultralätt 0,75 g vikt – minimerar tröghetsbelastningen på PCB i vibrationsbenägna fordon och maskiner.
Mekaniskt ankare genomgående hål – blyhållning genom skivan motstår ihållande stötar och termisk cykling
Repair‑tolerant PBT housing – rated for 255 °C wave soldering and 360 °C manual rework without dimensional distortion
| Parameter | Värde | Testvillkor |
| Märkspänning | 12 VDC | Vid 25 ℃ |
| Driftspänning | 8 – 16 VDC | Kontinuerlig |

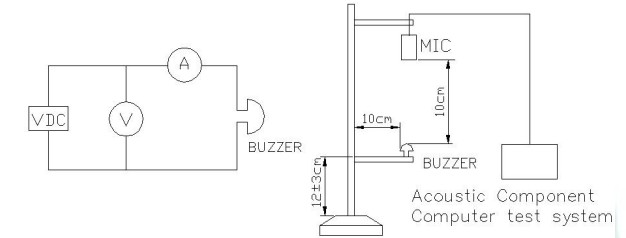

| Ljudutgång | ≥ 85 dB | Vid 12 VDC, 10 cm, fritt fält |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftström | ≤ 30 mA | Vid 12 VDC |
| Spolemotstånd | ~400 Ω (typiskt) | Vid 25 ℃, DC |
| Uppgångstid | < 50 ms | Till 90 % SPL |
| Krav | HNB09A12 Fördel |
| Eliminera spänningsregulator från 12V/24V buss | Inbyggd 12V-drift; 8–16 V-området omfattar batteriurladdning och generatoröverspänning |
| Minska stycklistkostnaden i fordon med stora volymer | Ingen buck IC, induktor eller kondensator krävs; direkt kabel-till-bus-anslutning |
| Överlev kall-vevspänningssänkning | 8 V minimum säkerställer aktivering under motorstart när batteriet faller under 10V |
| Passa äldre 9 mm/12 mm summerutskärningar | 9,0 mm diameter bibehåller mekanisk kompatibilitet med befintliga paneldesigner |
| Minimera PCB-massan i vibrationsmiljöer | 0,75 g — cirka 56 % lättare än 12 mm × 7,5 mm alternativ |
Denna modell upptar en distinkt spänningsnivå inom MEIDI:s aktiva summerfamilj. Där 3V- och 5V-varianter tjänar applikationer på logiknivå och batteridrivna, överbryggar HNB09A12 direkt till 12V-arkitekturer för tung utrustning och fordonskraft. Systemdesigners drar fördel av minskat antal komponenter, lägre monteringskostnader och förbättrad tillförlitlighet genom att eliminera aktiva regleringssteg.
För 24V-bussinstallationer ger ett enskilt seriemotstånd (470Ω till 680Ω, beroende på tolerans) enkel strömbegränsning, vilket bevarar summerns ≤30mA-specifikation utan att lägga till komplexa kretsar.
12V tillbehörssystem för bilar – säkerhetsbältesvarningar, varningar om dörren på glänt, omvända närhetssignaler och tändningsklocka i passagerarfordon och kommersiella flottor
Jordbruks- och anläggningsmaskiner – larm för förarnärvaro, hydrauliska felindikatorer och redskapspositionslarm i traktorer, grävmaskiner och skördare
Elektriska paneler för marina och husbilar – länspumpslarm, landströmavbrottsvarningar och batterinivåvarningar i 12V DC båt- och husvagnssystem
12V industriella kontrollmoduler – lågspänningssensorgränssnittsvarningar, 12V DC ställdonstatustoner och kompakta automationsundersystem som drivs från 12V batteri eller reglerad strömförsörjning
12V UPS-system med liten formfaktor – kompakta batteribackupenheter, bärbara kraftverk och 12V DC avbrottsfri strömförsörjning där utrymme och vikt är begränsade
Solcellsladdningsregulatorer och växelriktare – array-feltoner, varningar om batterifrånkoppling och aviseringar om laddningsavbrott i installationer utanför nätet

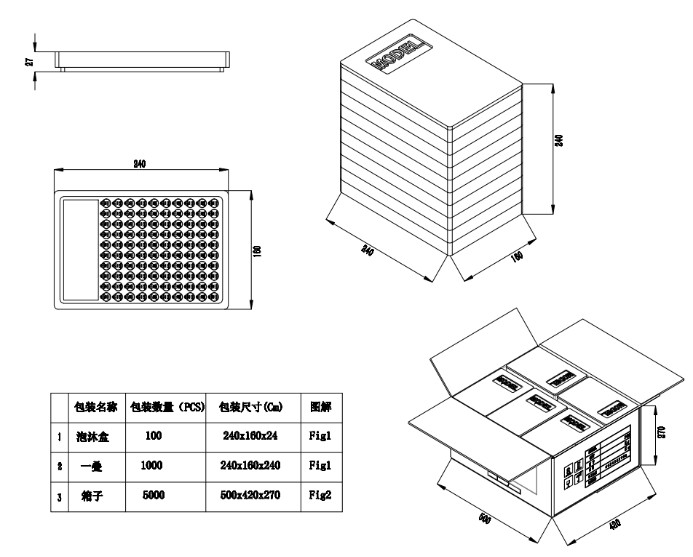

MEIDI producerar den 9 mm 5V Electromagnetic Active Buzzer på dedikerade genomgående monteringslinjer med inspektion i varje steg – spollindning, magnetmontering, oscillatoravstämning och inkapsling. Vår tillverkningsbas i Jiangsu följer ISO 9001-protokollen, med automatiserad testutrustning som verifierar elektriska parametrar och akustisk uteffekt på varje enhet.
Kvalificering på batchnivå inkluderar:
Lagring vid hög temperatur – 48 timmar vid +80 ± 2 ℃; fullständig parameteråterställning efter 2 timmars omgivningsstabilisering
Lagring vid låg temperatur – 48 timmar vid -30 ± 2 ℃; verifierad kallstartsaktivering vid minst 8 V
Termisk chockcykling – 5 cykler mellan -30 ℃ och +80 ℃ med 30-minuters uppehåll per extremitet
Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Fuktmotstånd – 48 timmar vid 50 ± 5 ℃ / 90–95 % RH följt av 2-timmars återhämtning och elektrisk karakterisering
Värmebeständighet för löd – 250 ± 5 ℃ i 10 ± 0,5 sekunder med 2,0 mm mellankropp och lödavstånd

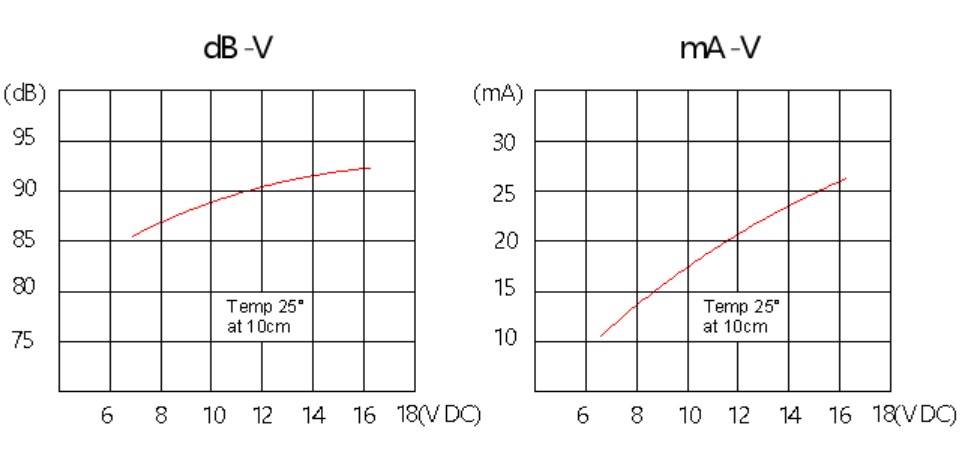

Provsatsdata (n=10) bekräftar konsekvent prestanda: ljudtryck 87,3–89,7dB, ström 24,9–26,5mA, frekvens 2677–2723Hz – alla parametrar tätt samlade i specifikationsfönster. Certifieringar inkluderar RoHS, REACH och UL94 V-0 för husmaterialet.
F1: Kan HNB09A12 fungera från en 24V industribuss utan ytterligare komponenter?
Ja, med ett seriefallsmotstånd. Vid 24V nominellt begränsar ett 470Ω 1W motstånd strömmen till cirka 25mA — inom ≤30mA-specifikationen. För oreglerade 24V-system (20–28V-intervall) ger ett 680Ω-motstånd marginal. Alternativt kan en enkel zenerdiodklämma eller lågfallsregulator användas för tillämpningar med kontinuerliga toner där resistoreffektförlust är oönskad. Det absoluta maxvärdet på 16V får inte överskridas utan strömbegränsning.
F2: Hur fungerar 2700 Hz-frekvensen i miljöer med motorrum eller maskinhytt?
Resonansfrekvensen på 2,7 kHz ligger under det dominerande brusspektrumet för dieselmotorer (vanligtvis 3–8 kHz grund- och övertoner) och hydraulpumpar (bredband över 4 kHz). Denna spektrala positionering förbättrar signal-till-brusförhållandet i jordbruks-, bygg- och marinmotorutrymmen där högfrekventa summer kan maskeras. 2700Hz-tonen fortplantar sig också med mindre atmosfärisk dämpning än 4kHz-alternativ över de korta avstånden som är typiska för fordonshytter.
F3: Vilken är den rekommenderade användningen för miljöer med hög temperatur?
HNB09A12 är klassad för kontinuerlig drift från -20°C till +70°C. Vid temperaturer som närmar sig den övre gränsen på +70°C genererar spolresistiva förluster ytterligare värme som förvärrar omgivande termisk spänning. För ihållande drift i hög temperatur rekommenderar MEIDI att man arbetar i den nedre änden av 8–16V-området för att minimera spolavledning, eller att man implementerar ett arbetscykelvarningsmönster snarare än en kontinuerlig ton för att minska ackumulerad termisk belastning. För specifik högtemperaturtillförlitlighetsdata, kontakta fabrikens applikationstekniker.
Q4: Is the HNB09A12 pin‑compatible with legacy 9 mm and 12 mm through‑hole buzzers from other manufacturers?
Kroppsdiametern på 9,0 mm passar standardutskärningar på 9 mm frontpaneler och de flesta 12 mm utskärningar med minimalt mellanrum. Stiftavstånd och diameter överensstämmer med branschstandarden genomgående hålsummerkonventioner, vilket möjliggör drop-in-ersättning i många äldre konstruktioner. För korsreferensverifiering tillhandahåller MEIDI pinout-ritningar och dimensionella jämförelseblad på begäran. Anpassad blyformning (rak, krökt eller förskjuten) är tillgänglig för icke-standardiserade PCB-layouter.
F5: Hur påverkar den kompakta 9 mm formfaktorn vibrationer och stötöverlevnadsförmåga?
Massan på 0,75 g och den minskade diametern på 9 mm bidrar till lägre tröghetsbelastning på lödfogar under mekaniska stötar och vibrationer jämfört med större 12 mm-alternativ. Den mindre membranytan och den lägre rörliga massan minskar också mikrofoniska effekter – oönskad mekanisk vibrationskoppling till akustisk uteffekt – vilket hjälper till att bibehålla tonernas klarhet i vibrationsutsatta miljöer. För applikationer där vibrationer överstiger industriella standardnivåer rekommenderar MEIDI att man utvärderar monteringsriktningen och överväger mekaniska isoleringshylsor för att frikoppla PCB-böjningen från summerhuset.
Kontakta MEIDI Engineering Support för tekniska datablad, 12V/24V-drivkretsapplikationsnoteringar, korsreferensverifiering eller volympriser för bil- och industriprogram.
MEIDI applikationsteknik svarar vanligtvis på tekniska förfrågningar inom en arbetsdag med drivkretsscheman, beräkningar av spänningsfallsmotstånd och dokumentation om fordonsöverensstämmelse.
