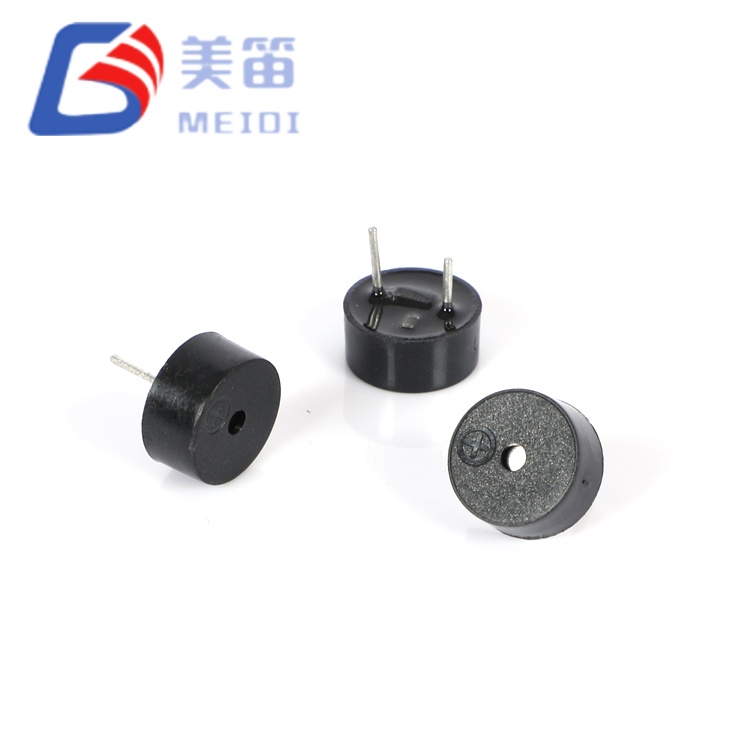

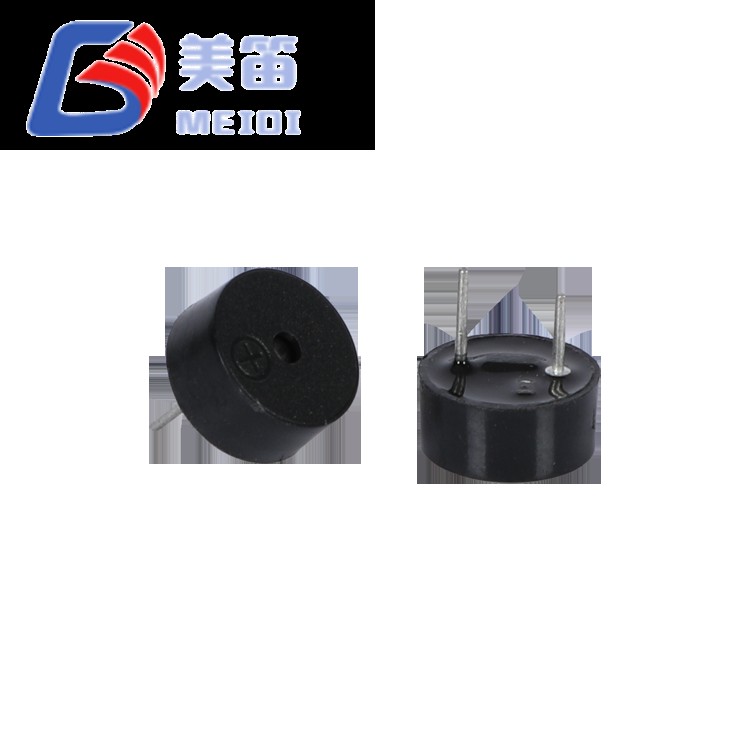

Tre spänningsvarianter – 3V (1,5–4,5V), 5V (3–7V) och 12V (8–16V) – som delar samma resonansfrekvensspecifikation på 2700 ± 300 Hz
Integrerad oscillatorkrets — DC-applikation genererar utsignal med fast ton utan extern PWM eller signalkonditionering
≥85 dB ljudtryck vid 10 cm — specificerat minimum för alla tre varianter vid respektive märkspänning
0,71 g lättviktskropp (per specifikation)
Svart PBT-hus; driftstemperatur -20 °C till +70 °C, lagringstemperatur -30 °C till +80 °C
4,2 mm höjdprofil (per specifikation)
| Parameter | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Märkspänning | 3 V DC | 5 V DC | 12 V DC |
| Driftspänning | 1,5 – 4,5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Ljudutgång vid 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Driftström | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Driftstemperatur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Förvaringstemperatur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Mått (Dia × H) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Vikt | 0,71 g | 0,71 g | 0,71 g |
| Material för hölje | Svart PBT | Svart PBT | Svart PBT |

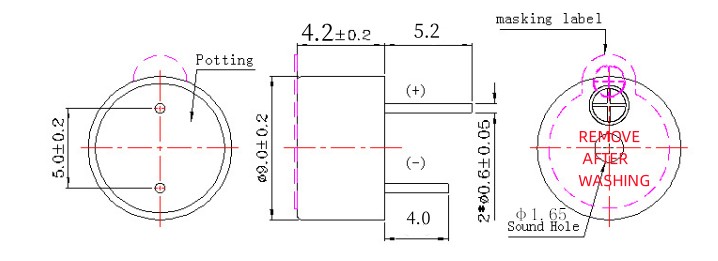

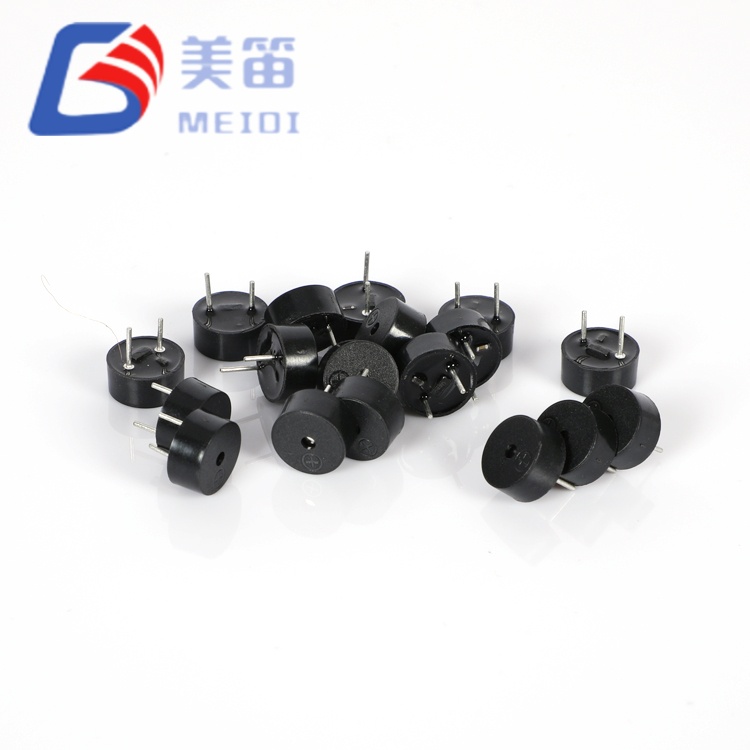

Kompakt 9,0 × 4,2 mm fotavtryck — specificerade mått för genomgående montering
Integrerad oscillator eliminerar extern drivenhet — DC-spänningstillämpning genererar fast 2700 ± 300 Hz ton utan extern PWM eller signalgenerator
Tre spänningsnivåer - 3V, 5V och 12V varianter möjliggör val baserat på tillgänglig systemspänningsskena
0,71 g vikt — per specifikation

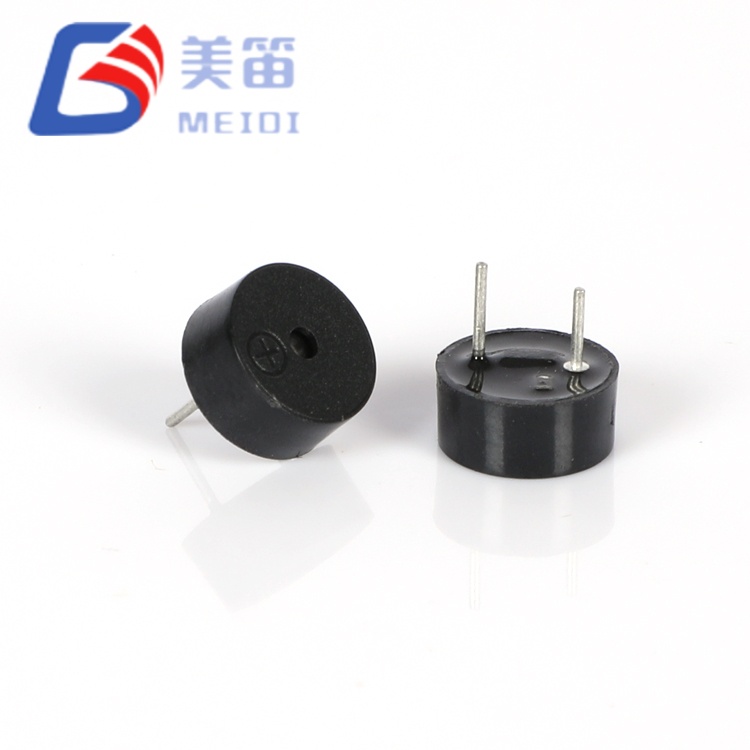

Polariserad montering genom hål — stiftets polaritetsmarkering indikerar korrekt orientering
Svart PBT-hus för industriell montering — kompatibel med våglödning vid 255 ± 15 °C och manuell lödning vid 360 ± 10 °C enligt specifikation
≤ 30 mA strömförbrukning vid märkspänning — specificerad maximal driftström

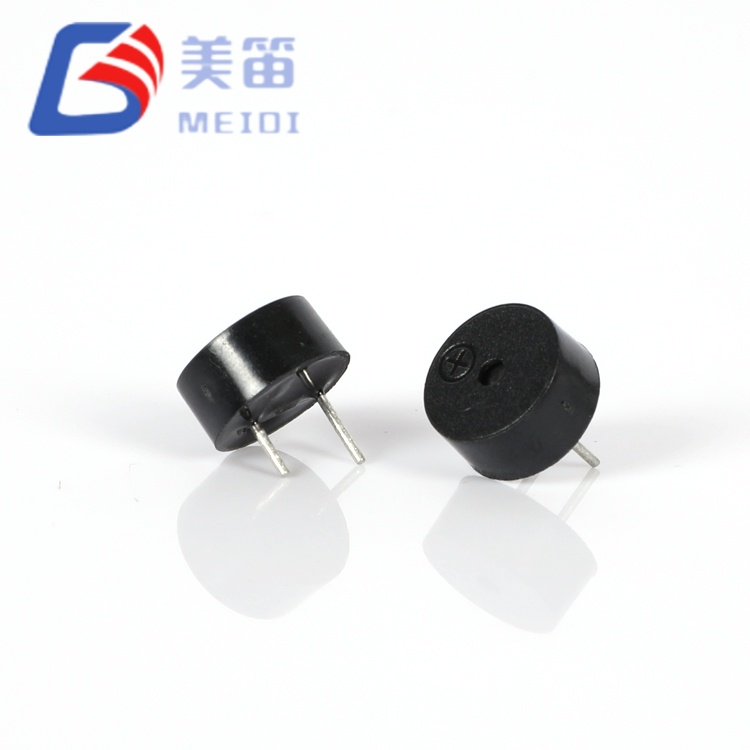

| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk genomgående aktiv summer | — |
| Märkspänning | 3 V DC | Nominell driftpunkt |
| Driftspänning | 1,5 – 4,5 V DC | Kontinuerlig räckvidd |

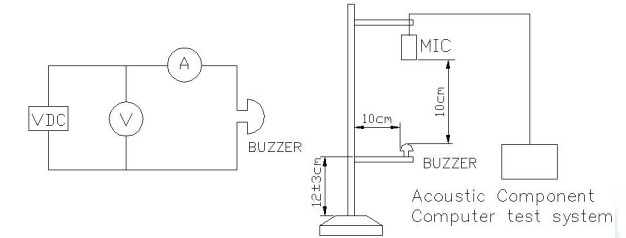

| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 3V, fritt fält |
| Driftström | ≤ 30 mA | Vid 3V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -20 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -30 °C ~ +80 °C | Icke-fungerande |
| Mått (Dia × H) | 9,0 × 4,2 mm | Kropp exklusive stift |
| Vikt | 0,71 g | Typisk |
| Material för hölje | Svart PBT | — |
| Lödning (Reflow) | 245 ± 15 °C, 3 s | 180 °C förvärm 40–70 s; max 3 pass |
| Lödning (Våg) ★ | 255 ± 15 °C, 4–6 s | 2–3 pass rekommenderas |
| Lödning (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 pass rekommenderas |
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk genomgående aktiv summer | — |
| Märkspänning | 5 V DC | Nominell driftpunkt |
| Driftspänning | 3 – 7 V DC | Kontinuerlig räckvidd |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 5V, fritt fält |
| Driftström | ≤ 30 mA | Vid 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -20 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -30 °C ~ +80 °C | Icke-fungerande |
| Mått (Dia × H) | 9,0 × 4,2 mm | Kropp exklusive stift |
| Vikt | 0,71 g | Typisk |
| Material för hölje | Svart PBT | — |
| Lödning (Reflow) | 245 ± 15 °C, 3 s | 180 °C förvärm 40–70 s; max 3 pass |
| Lödning (Våg) ★ | 255 ± 15 °C, 4–6 s | 2–3 pass rekommenderas |
| Lödning (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 pass rekommenderas |
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk genomgående aktiv summer | — |
| Märkspänning | 12 V DC | Nominell driftpunkt |
| Driftspänning | 8 – 16 V DC | Kontinuerlig räckvidd |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 12V, fritt fält |
| Driftström | ≤ 30 mA | Vid 12V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -20 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -30 °C ~ +80 °C | Icke-fungerande |
| Mått (Dia × H) | 9,0 × 4,2 mm | Kropp exklusive stift |
| Vikt | 0,71 g | Typisk |
| Material för hölje | Svart PBT | — |
| Lödning (Reflow) | 245 ± 15 °C, 3 s | 180 °C förvärm 40–70 s; max 3 pass |
| Lödning (Våg) ★ | 255 ± 15 °C, 4–6 s | 2–3 pass rekommenderas |
| Lödning (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 pass rekommenderas |
Obs: Följande data är extraherade från testrapporterna som bifogas MEIDI-produktspecifikationerna. Dessa värden illustrerar typisk distribution från provtagna produktionspartier och är inte garanterade specifikationer.
| Variant | SPL-intervall (dB) | Strömområde (mA) | Frekvensområde (Hz) | Diameter (mm) | H (mm) |
| HNT-9042-03 | 86,5 – 89,5 | 22.8 – 26.5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Obs: HNT-9042-12 exempeldatarad 2 visar H-dimensionen 42,1 mm, vilket är ett typografiskt fel i den ursprungliga testrapporten; det specificerade måttet är 4,2 ± 0,2 mm.
Garanterade specifikationer listas i tabellerna med tekniska specifikationer ovan. Kontakta MEIDI för faktiska batchtestdata.
Handhållna test- och mätinstrument — hörbart slutförande och tröskelvarningar i multimetrar, oscilloskop och fältkalibratorer
Bärbar medicinsk utrustning – batteridrivna glukosmätare, pulsoximetrar och nebulisatorer som kräver lågprofils akustiska varningar
Konsumentelektronik och små apparater - mikrovågstimer, slutförande av kaffebryggare och varningar för byte av luftrenarefilter
Batteristödda säkerhetssensorer — dörr-/fönsterkontaktsensorer, rörelsedetektorer och testsignaler för brandvarnare
Telekommunikationsutrustning — rackmonterad UPS-fellarm, nätverksväxelstatustoner och hörbar återkoppling av växelsystemet
Utbildnings- och hobbyelektronik — Arduino och Raspberry Pi projicerar ljudåterkoppling
| Designhänsyn | Funktion i HNT-9042-serien |
| Kompakt fotavtryck | 9,0 × 4,2 mm specificerade mått |
| Flera systemspänningar | Tre varianter (3V/5V/12V) delar samma resonansfrekvensspecifikation på 2700 ± 300 Hz |
| Förenklade drivkretsar | Integrerad oscillator eliminerar extern PWM-generator eller mikrokontrollertimer |
| Genomgående montering | Genomförande PCB-montering ger mekanisk fasthållning |
| Montering med blandad teknik | PBT-hus kompatibelt med våglödning och manuell omarbetning enligt specifikation |
Begär ett prov för att utvärdera ljudtryck, strömförbrukning och höjdfrigång i din målhölje.
MEIDI 9042 Electromagnetic Active Buzzer-specifikationerna definierar följande tillförlitlighetstester:
Lagring vid hög temperatur — 48 timmar vid +80 ± 2 °C, återställ i rumstemperatur i 2 timmar innan testning
Lagring vid låg temperatur — 48 timmar vid -30 ± 2 °C, återställ i rumstemperatur i 2 timmar innan testning
Temperaturcykling — 5 cykler: -30 °C exponering 30 min, +80 °C exponering 30 min; återställ i rumstemperatur i 2 timmar före testning
Falltest — horisontellt läge, fritt fall från 75 cm till 10 mm lövträskiva, 3 droppar; kontrollera utseendet och mät elektrisk prestanda
Vibrationstest — 10–55 Hz, 1,0 mm amplitud, XYZ-axlar, totalt 0,5 timmar; sveptid från 10 till 55 Hz och tillbaka under enkel amplitud på 1,0 mm är 1 minut
Fuktighetstest — 48 timmar vid 50 ± 5 °C / 90–95 % RH, återställ i rumstemperatur i 2 timmar innan testning
Värmebeständighet för löd — doppa ned ledningarna i smält lod vid 250 ± 5 °C i 10 ± 0,5 sekunder, kropp 2,0 mm från lodet
Obs: Alla testförhållanden är som specificerade i MEIDI HNT-9042 Series produktspecifikation daterad 2023-11-07. Kontakta MEIDI för information om produktionstestprotokoll och faktiska batchtestdata.
1. Hur väljer jag mellan HNT-9042-03, HNT-9042-05 och HNT-9042-12?
Valet beror på din tillgängliga DC-matningsspänning. HNT-9042-03 (1,5–4,5V) är lämplig för 3,3V logiksystem och lågspänningsmikrokontrollerprojekt. HNT-9042-05 (3–7V) matchar 5V industriell logik och standardstyrspänningar för apparaten. HNT-9042-12 (8–16V) är designad för 12V industriella styrbussar och nätaggregat för säkerhetssystem. Alla tre varianterna delar samma resonansfrekvensspecifikation på 2700 ± 300 Hz och samma lägsta ljudtrycksspecifikation.
2. Kan jag använda HNT-9042-03 med en 3,3V mikrokontroller GPIO-stift?
Driftspänningsområdet HNT-9042-03 är 1,5–4,5V DC, vilket inkluderar 3,3V. Driftströmmen ≤30 mA vid 3V måste dock verifieras mot mikrokontrollerns stiftströmskälla. Verifiera att drivkällan kan ge ≤30 mA vid driftspänningen. Kontakta MEIDI för rekommendationer om drivkretsar vid behov.
3. Vilken är den minsta höljeshöjden över HNT-9042 ljudhålet?
Se till att det är tillräckligt med utrymme ovanför ljudhålet för att undvika försämring av ljudtrycket. Se försiktighetsåtgärderna i MEIDI-produktspecifikationen.
4. Är HNT-9042-serien lämplig för kontinuerlig drift?
Drifttemperaturområdet är -20 °C till +70 °C per specifikation. För frågor om kontinuerlig drift, kontakta MEIDI.
5. Kan HNT-9042-serien ersätta en passiv summer i en befintlig design?
HNT-9042 är en aktiv summer med integrerad oscillator, medan passiva summer kräver en extern AC-drivsignal. Att ersätta en passiv summer med en HNT-9042 aktiv summer kräver kretsändring: ta bort den externa drivkretsen och anslut HNT-9042 direkt till lämplig DC-spänningsskena. Den genomgående stiftkonfigurationen kan skilja sig från den passiva summerns fotavtryck; verifiera stiftets diameter, stigning och polaritet mot den ursprungliga PCB-layouten. Kontakta MEIDI för bedömning av möjligheten att byta ut.
1. Anslut inte spänning utöver det specificerade driftsspänningsintervallet.
2. Denna produkt är av öppen design och uppfyller inte kraven för vattentäthet eller limläckage.
3.Långvarig användning i en miljö med frätande gas kan fräta på summerns komponenter och förhindra korrekt funktion.

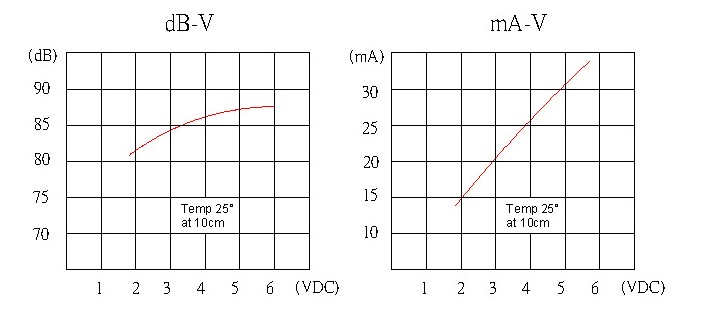

4. Ljudtrycksprestandan hos summern kommer att ändras med den applicerade spänningen eller strömmen; se till att driftspänningen eller strömmen uppfyller specifikationskraven.
5. Undvik att placera en baffel framför ljudhålet eller täcka över det, eftersom detta kan leda till instabil drift.

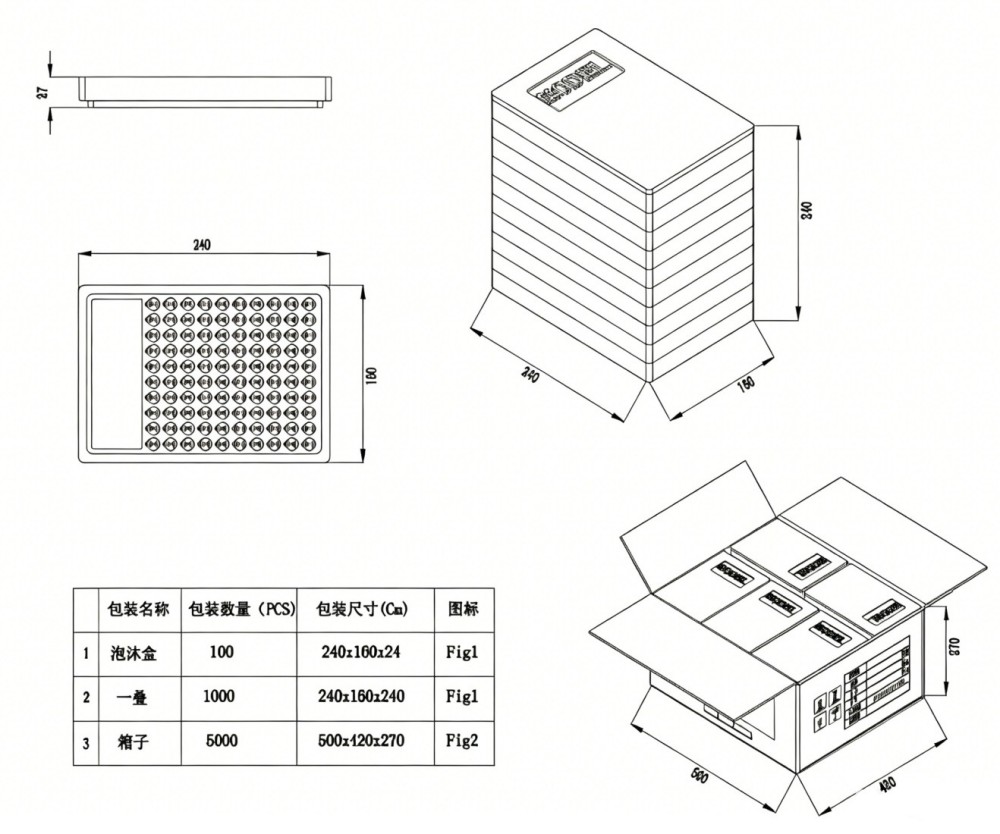

6. Summern bör förvaras i rätt förpackning för att undvika fukt, rost och oxidation av stiftterminalerna.
För korsreferensverifiering mot äldre genomgående summer, seriedatablad, exempelutvärdering av spänningsvarianter eller anpassade elektrodkonfigurationer, kontakta MEIDI Applications Engineering.
