Tre spänningsvarianter – 3V (1,5–4,5V), 5V (3–7V) och 12V (8–16V) – som delar samma resonansfrekvensspecifikation på 2700 ± 300 Hz
Integrerad oscillatorkrets — DC-applikation genererar fast tonutgång utan extern PWM eller signalgenerator
≥85 dB ljudtryck vid 10 cm — specificerat minimum för alla tre varianter vid respektive märkspänning
Svart PBT-hus; driftstemperatur -20 °C till +70 °C, lagringstemperatur -30 °C till +80 °C

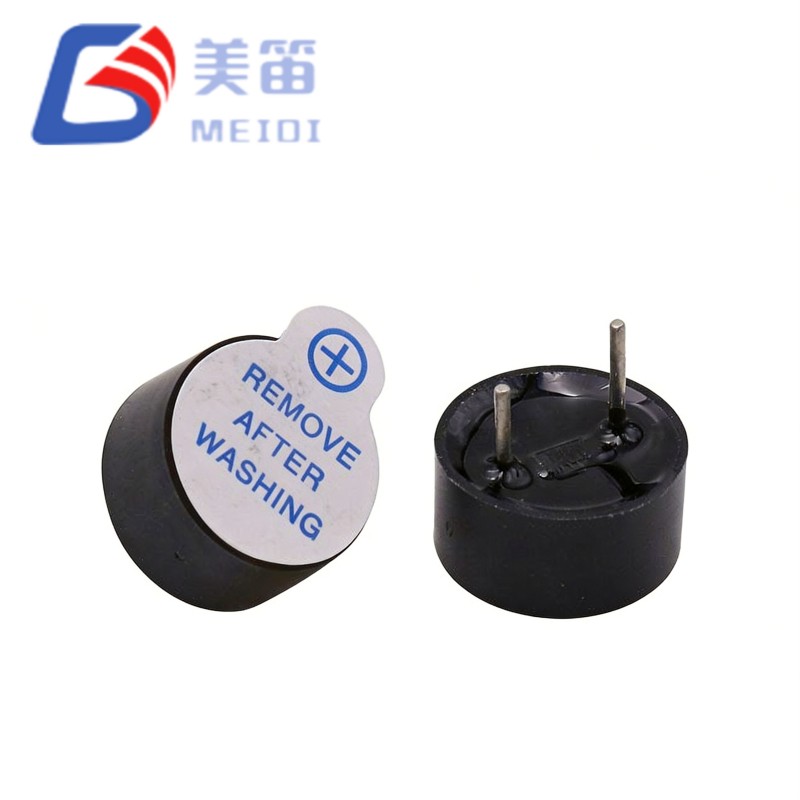

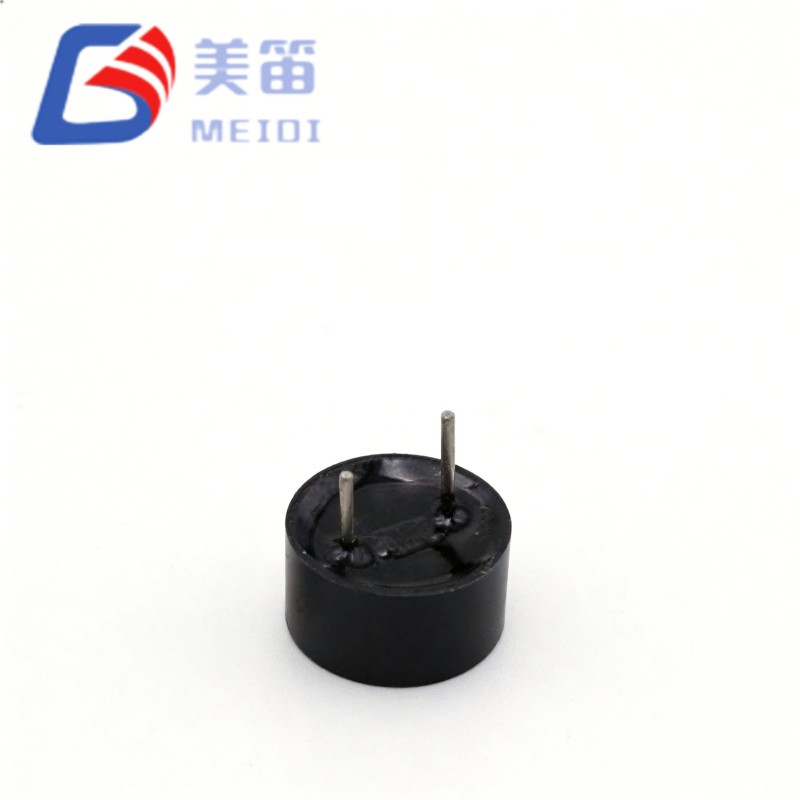

Genomgående hålmontering med polariserad stiftkonfiguration
| Parameter | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Märkspänning | 3 V DC | 5 V DC | 12 V DC |
| Driftspänning | 1,5 – 4,5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Ljudutgång vid 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Driftström | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonansfrekvens | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Driftstemperatur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Förvaringstemperatur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Mått (Dia × H) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (per testrapport) | 9,6 × 5,0 mm |
| Vikt | 0,78 g | 0,78 g | 0,78 g |
| Material för hölje | Svart PBT | Svart PBT | Svart PBT |
Integrerad oscillator eliminerar extern drivenhet — DC-spänningstillämpning genererar fast 2700 ± 300 Hz ton utan extern PWM, mikrokontroller eller signalgenerator
Tre spänningsnivåer - 3V, 5V och 12V varianter möjliggör val baserat på tillgänglig systemspänningsskena

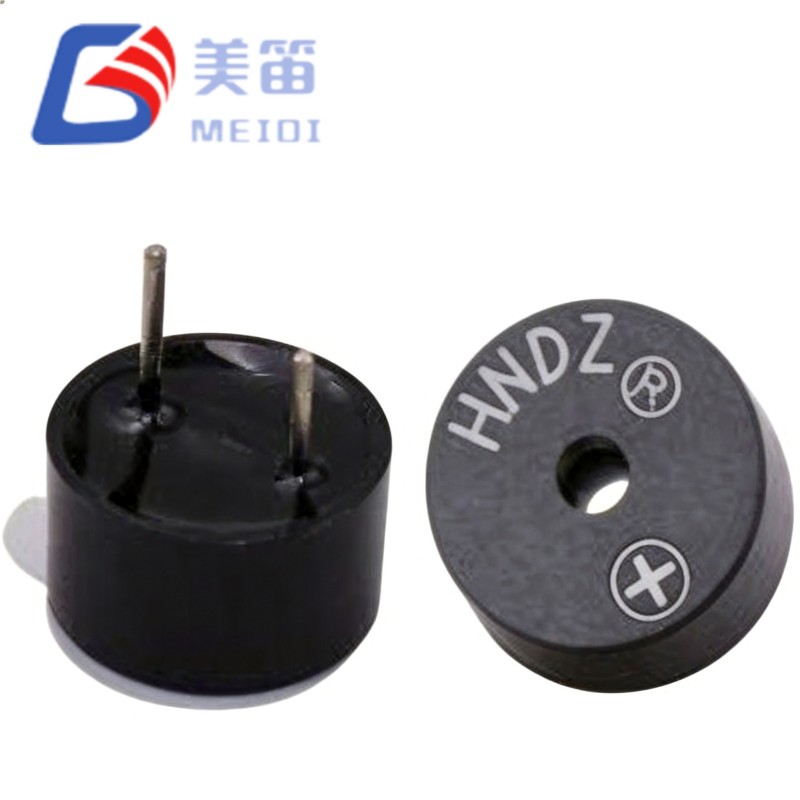

Polariserad montering genom hål — stiftets polaritetsmarkering indikerar korrekt orientering
Svart PBT-hus för industriell montering — kompatibel med våglödning vid 255 ± 15 °C och manuell lödning vid 360 ± 10 °C enligt specifikation
≤ 30 mA strömförbrukning vid märkspänning — specificerad maximal driftström
2700 ± 300 Hz resonansfrekvens — specificerad mittfrekvens med definierad tolerans
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk genomgående aktiv summer | — |
| Märkspänning | 3 V DC | Nominell driftpunkt |
| Driftspänning | 1,5 – 4,5 V DC | Kontinuerlig räckvidd |

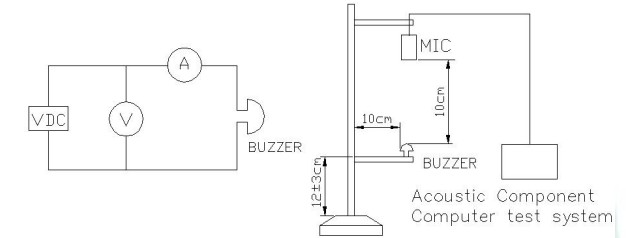

| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 3V, fritt fält |
| Driftström | ≤ 30 mA | Vid 3V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -20 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -30 °C ~ +80 °C | Icke-fungerande |

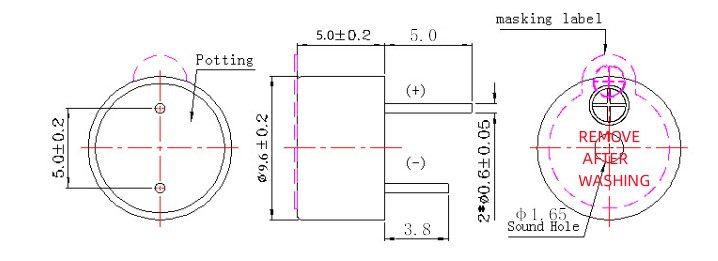

| Mått (Dia × H) | 9,6 × 5,0 mm | Kropp exklusive stift |
| Vikt | 0,78 g | Typisk |
| Material för hölje | Svart PBT | — |
| Lödning (Reflow) | 245 ± 15 °C, 3 s | 180 °C förvärm 40–70 s; max 3 pass |
| Lödning (Våg) ★ | 255 ± 15 °C, 4–6 s | 2–3 pass rekommenderas |
| Lödning (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 pass rekommenderas |
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk genomgående aktiv summer | — |
| Märkspänning | 5 V DC | Nominell driftpunkt |
| Driftspänning | 3 – 7 V DC | Kontinuerlig räckvidd |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 5V, fritt fält |
| Driftström | ≤ 30 mA | Vid 5V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -20 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -30 °C ~ +80 °C | Icke-fungerande |
| Mått (Dia × H) | 9,0 × 5,5 mm | Per testrapport; verifiera för din ansökan |
| Vikt | 0,78 g | Typisk |
| Material för hölje | Svart PBT | — |
| Lödning (Reflow) | 245 ± 15 °C, 3 s | 180 °C förvärm 40–70 s; max 3 pass |
| Lödning (Våg) ★ | 255 ± 15 °C, 4–6 s | 2–3 pass rekommenderas |
| Lödning (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 pass rekommenderas |
| Parameter | Värde | Testvillkor |
| Produkttyp | Elektromagnetisk genomgående aktiv summer | — |
| Märkspänning | 12 V DC | Nominell driftpunkt |
| Driftspänning | 8 – 16 V DC | Kontinuerlig räckvidd |
| Ljudutgång vid 10 cm | ≥ 85 dB | Vid 12V, fritt fält |
| Driftström | ≤ 30 mA | Vid 12V |
| Resonansfrekvens | 2700 ± 300 Hz | Vid märkspänning |
| Driftstemperatur | -20 °C ~ +70 °C | Kontinuerlig |
| Förvaringstemperatur | -30 °C ~ +80 °C | Icke-fungerande |
| Mått (Dia × H) | 9,6 × 5,0 mm | Kropp exklusive stift |
| Vikt | 0,78 g | Typisk |
| Material för hölje | Svart PBT | — |
| Lödning (Reflow) | 245 ± 15 °C, 3 s | 180 °C förvärm 40–70 s; max 3 pass |
| Lödning (Våg) ★ | 255 ± 15 °C, 4–6 s | 2–3 pass rekommenderas |
| Lödning (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 pass rekommenderas |
Obs: Följande data hämtas från testrapporterna som bifogas produktspecifikationerna. Dessa värden illustrerar typisk distribution från provtagna produktionspartier och är inte garanterade specifikationer. Testrapporten HNT-9650-05 refererar till modell HNB09A03; verifiera aktuell modellbeteckning med MEIDI.
| Variant | SPL-intervall (dB) | Strömområde (mA) | Frekvensområde (Hz) | Diameter (mm) | H (mm) |
| HNT-9650-03 | 86,5 – 89,5 | 24.5 – 26.5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24.5 – 26.5 | 2677 – 2723 | 9.0 – 9.1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Garanterade specifikationer listas i tabellerna med tekniska specifikationer ovan. Kontakta MEIDI för faktiska batchtestdata.
Följande applikationer identifieras endast baserat på analys av parameterlämplighet. Ingen fordons-, medicinsk- eller säkerhetscertifiering antyds. Kontakta MEIDI för applikationsspecifik validering och efterlevnadsbekräftelse.
Industriella larmsystem för kontrollpaneler — felindikering och nödvarningar i PLC-kapslingar, motordrifter och processkontrollsystem där 12V, 5V eller 3,3V logiska skenor är tillgängliga
Säkerhets- och åtkomstkontrollpaneler — intrångsdetektering, tvångsöppning av dörrar och ljudsignaler för brandlarm; 3V variant kan passa batteristödda trådlösa paneler, 12V variant matchar standard säkerhetsbussspänningar
Strömfördelning och elektrisk utrustning — utlösningslarm för brytare, varningar för överbelastning av transformatorer och statusindikering för ställverk
Maskiner för fabriksautomatisering — CNC-felvarningar, varningar för transportörstopp och signalering av robotcellstatus
Gränssnitt för kommersiella apparater — slut-på-cykel-indikering i industriella diskmaskiner, tvättutrustning och varuautomater
Reparation och renovering av äldre utrustning — potentiell ersättningskandidat för befintliga genomgående aktiva summer; verifiera stiftkompatibilitet och dimensioner mot originaldelen före användning
| Designhänsyn | 9650 Elektromagnetisk aktiv summerfunktion |
| Flera systemspänningar i produktlinje | Tre varianter (3V/5V/12V) delar samma resonansfrekvensspecifikation på 2700 ± 300 Hz |
| Förenklade drivkretsar | Integrerad oscillator eliminerar extern PWM-generator, mikrokontrollertimer eller dedikerad summerdrivrutin IC |
| Genomgående montering | Genomförande PCB-montering ger mekanisk fasthållning |
| Polariserade stift | Stiftets polaritetsmarkering indikerar korrekt orientering |
| Produktfamiljer med blandad spänning | Samma resonansfrekvensspecifikation över 3V, 5V och 12V varianter |
| Hög temperatur montering | PBT-hus kompatibelt med våglödning vid 255 °C och manuell lödning vid 360 °C enligt specifikation |
Begär ett prov för att utvärdera ljudtryck, strömförbrukning och stiftkompatibilitet i din målapplikation.
Specifikationerna för 9650 Electromagnetic Active Buzzer definierar följande tillförlitlighetstester:
Lagring vid hög temperatur — 48 timmar vid +80 ± 2 °C, återställ i rumstemperatur i 2 timmar innan testning
Lagring vid låg temperatur — 48 timmar vid -30 ± 2 °C, återställ i rumstemperatur i 2 timmar innan testning
Temperaturcykling — 5 cykler: -30 °C exponering 30 min, +80 °C exponering 30 min; återställ i rumstemperatur i 2 timmar före testning
Falltest — horisontellt läge, fritt fall från 75 cm till 10 mm lövträskiva, 3 droppar; kontrollera utseendet och mät elektrisk prestanda
Vibrationstest — 10–55 Hz, 1,0 mm amplitud, XYZ-axlar, totalt 0,5 timmar; sveptid från 10 till 55 Hz och tillbaka under enkel amplitud på 1,0 mm är 1 minut
Fuktighetstest — 48 timmar vid 50 ± 5 °C / 90–95 % RH, återställ i rumstemperatur i 2 timmar innan testning
Värmebeständighet för löd — doppa ned ledningarna i smält lod vid 250 ± 5 °C i 10 ± 0,5 sekunder, kropp 2,0 mm från lodet
Obs: Alla testförhållanden är som specificerade i produktspecifikationen för MEIDI 9650 Electromagnetic Active Buzzer daterad 2023-11-07. Kontakta MEIDI för information om produktionstestprotokoll och faktiska batchtestdata.
1. Hur väljer jag mellan HNT-9650-03, HNT-9650-05 och HNT-9650-12?
Valet beror på din tillgängliga DC-matningsspänning. HNT-9650-03 (1,5–4,5V) är lämplig för 3,3V logiksystem och lågspänningsmikrokontrollerprojekt. HNT-9650-05 (3–7V) matchar 5V industriell logik och standardstyrspänningar för apparaten. HNT-9650-12 (8–16V) är designad för 12V industriella styrbussar och nätaggregat för säkerhetssystem. Alla tre varianterna delar samma resonansfrekvensspecifikation på 2700 ± 300 Hz och samma lägsta ljudtrycksspecifikation.
2. Kan jag använda HNT-9650-03 i ett 5V-system eller HNT-9650-12 i ett 24V-system?
Rekommenderas inte. Den maximala driftspänningen för HNT-9650-03 är 4,5V; applicering av 5V risker att överskrida det specificerade driftsområdet. Den maximala driftspänningen för HNT-9650-12 är 16V; Användning av 24V riskerar skador på spolen. För system med spänningar utanför de specificerade driftsområdena, använd en spänningsregulator eller seriemotstånd för att få den pålagda spänningen inom variantens märkgränser. Kontakta MEIDI för specifika kretsrekommendationer.
3. Vad är skillnaden mellan aktiva och passiva summer, och varför välja aktiva?
En aktiv summer innehåller en integrerad oscillatorkrets som genererar ljud när DC-spänning påläggs. En passiv summer kräver en extern AC-signal (vanligtvis fyrkantsvåg eller PWM) vid resonansfrekvensen för att producera ljud. MEIDI HNT-9650-seriens aktiva design eliminerar behovet av externa drivkretsar, PWM-generering eller mikrokontrollerinblandning.
4. Är HNT-9650-seriens stift kompatibel med andra 9 mm eller 12 mm genomgående summer?
HNT-9650-03 och HNT-9650-12 har en kropp med en diameter på 9,6 mm; HNT-9650-05 har en kropp med en diameter på 9,0 mm. För direkt ersättning av befintliga genomgående summer, verifiera stiftdiameter, stigning och polaritet mot den ursprungliga PCB-layouten. Kontakta MEIDI för korsreferensverifiering mot specifika äldre artikelnummer.
5. Vilken lödningsprocess rekommenderas för HNT-9650-serien?
Produktspecifikationen identifierar våglödning (255 ± 15 °C, 4–6 sekunder) och manuell lödning (360 ± 10 °C, 2–5 sekunder) som de rekommenderade processerna, indikerade med ★-symboler. Återflödeslödning är tillåten (245 ± 15 °C topp, 3 sekunder, 180 °C förvärmning 40–70 sekunder) med max 3 omgångar. PBT-höljesmaterialet är valt för kompatibilitet med dessa temperaturprofiler. För automatiserad högvolymsmontering är våglödning den rekommenderade metoden. För reparationer och prototyparbete är manuell lödning acceptabel inom de angivna temperatur- och tidsgränserna.
1. Anslut inte spänning utöver det specificerade driftsspänningsintervallet.
2. Denna produkt är av öppen design och uppfyller inte kraven för vattentäthet eller limläckage.
3.Långvarig användning i en miljö med frätande gas kan fräta på summerns komponenter och förhindra korrekt funktion.

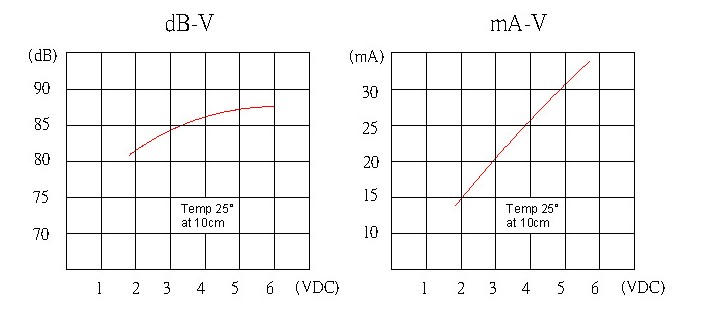

4. Ljudtrycksprestandan hos summern kommer att ändras med den applicerade spänningen eller strömmen; se till att driftspänningen eller strömmen uppfyller specifikationskraven.
5. Undvik att placera en baffel framför ljudhålet eller täcka över det, eftersom detta kan leda till instabil drift.

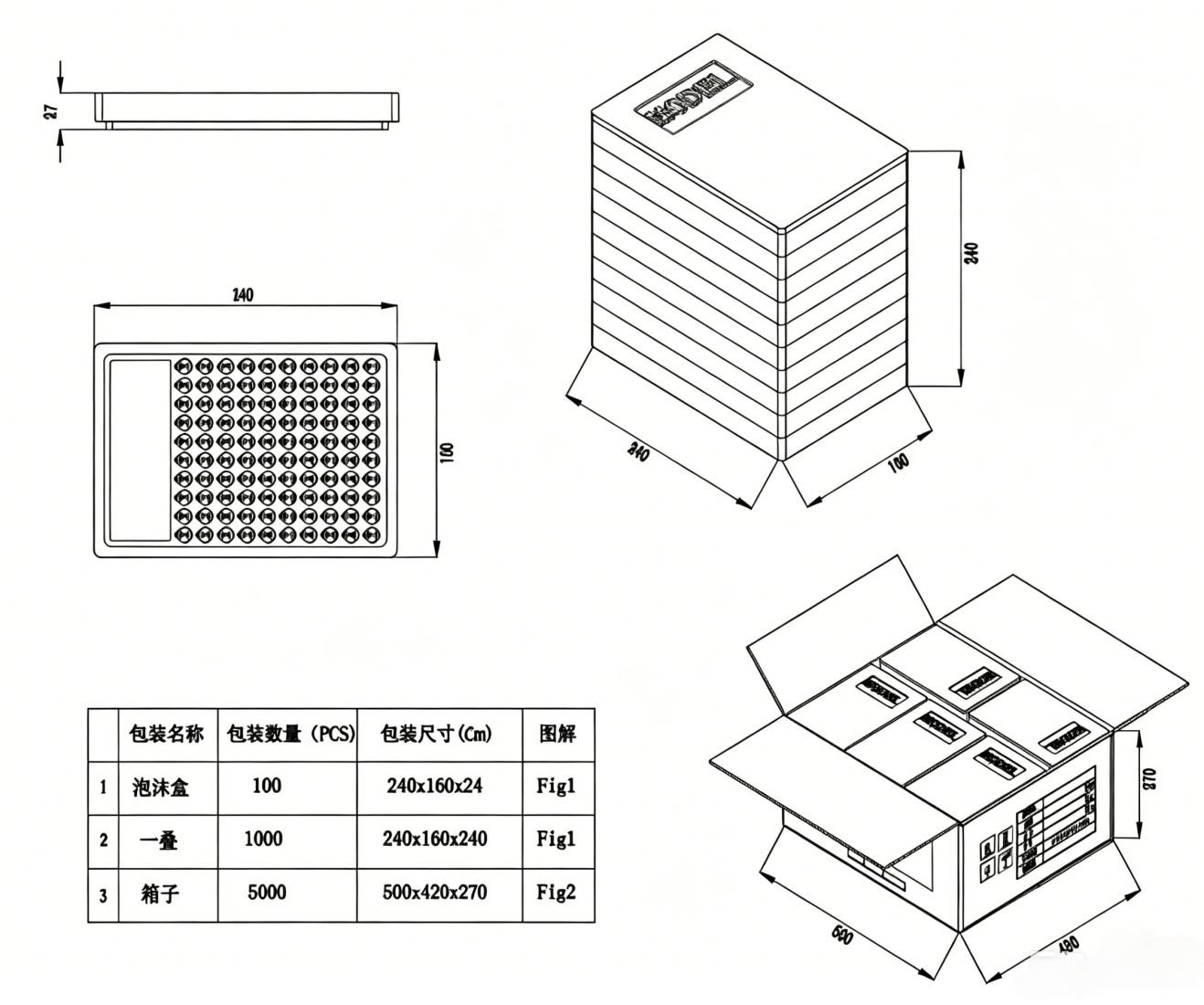

6. Summern bör förvaras i rätt förpackning för att undvika fukt, rost och oxidation av stiftterminalerna.
För korsreferensverifiering mot äldre genomgående summer, seriedatablad, exempelutvärdering av spänningsvarianter eller anpassade elektrodkonfigurationer, kontakta MEIDI Applications Engineering.
