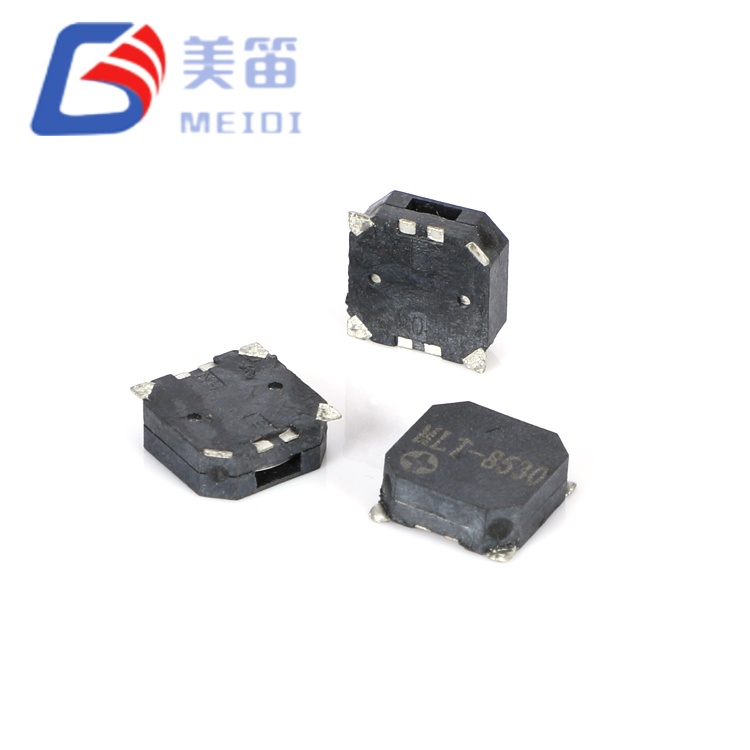

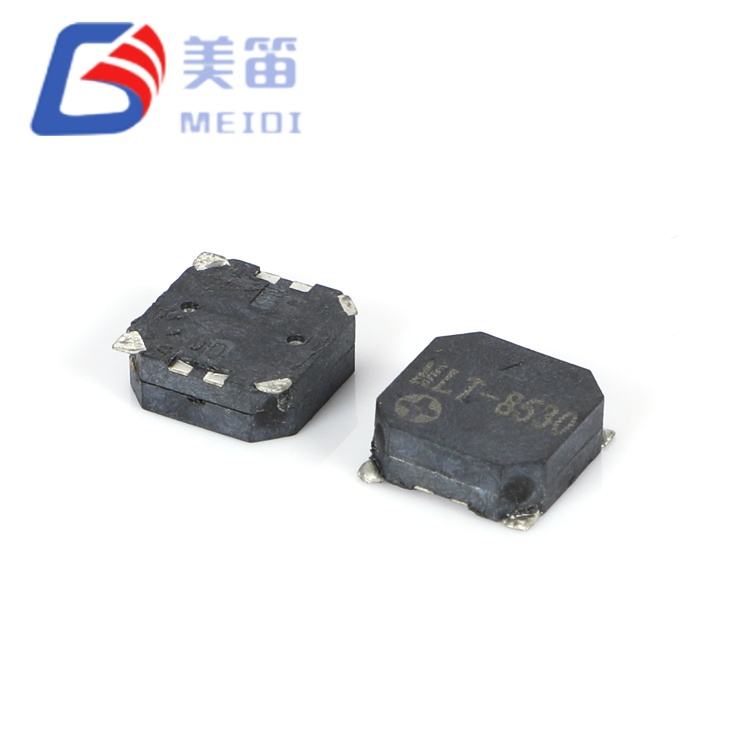

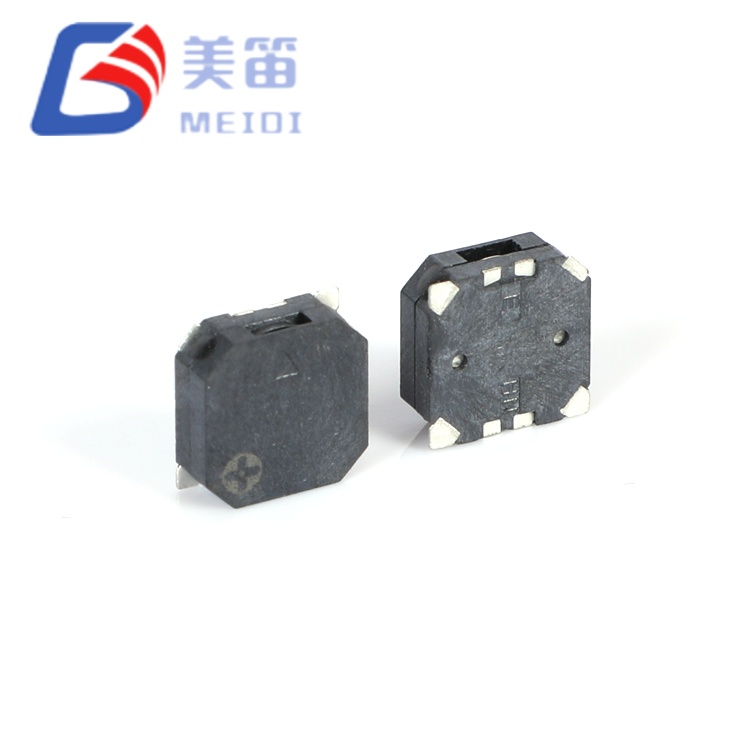

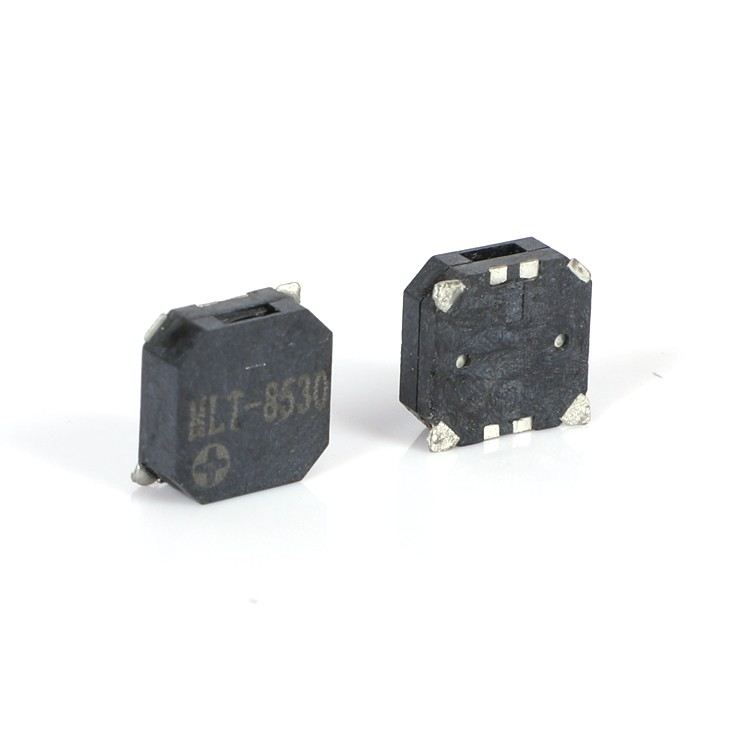

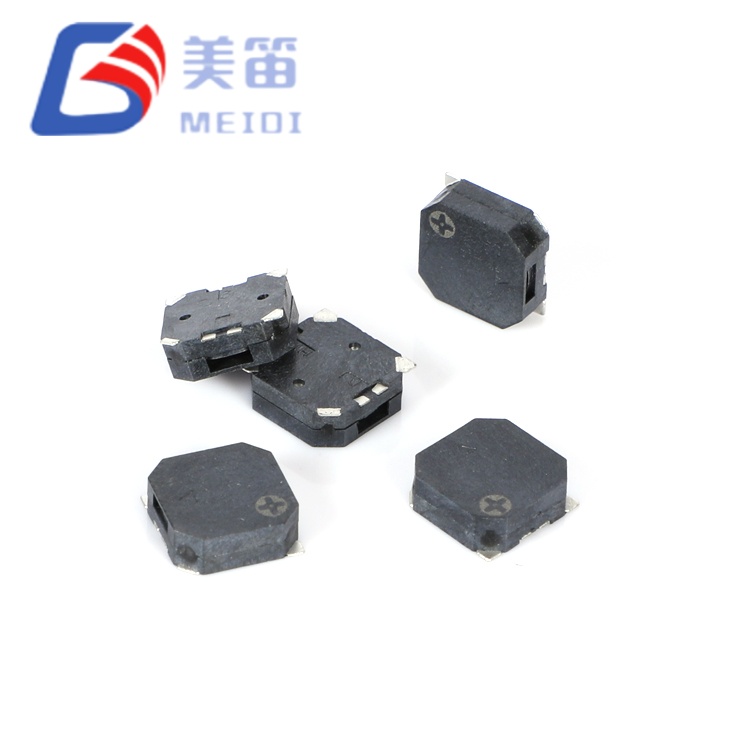

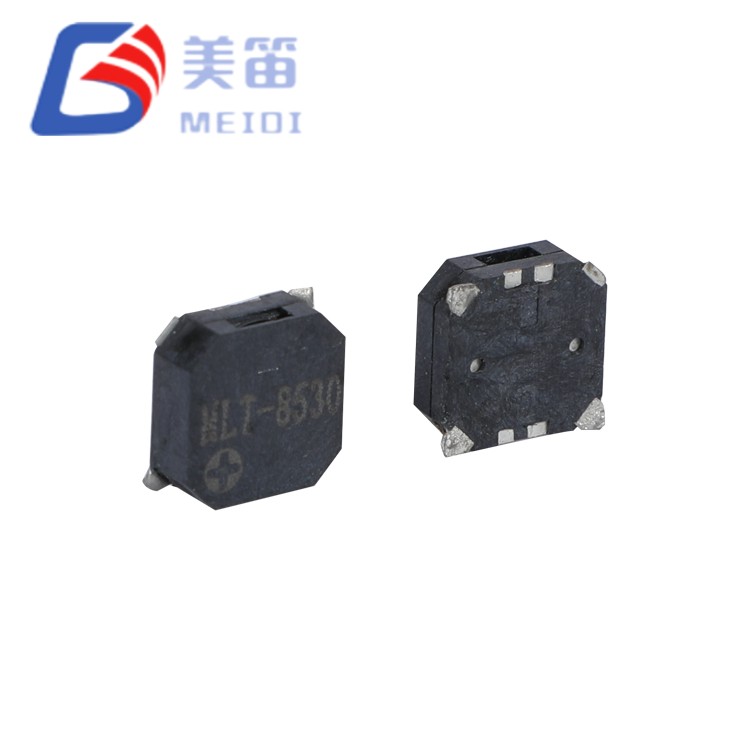

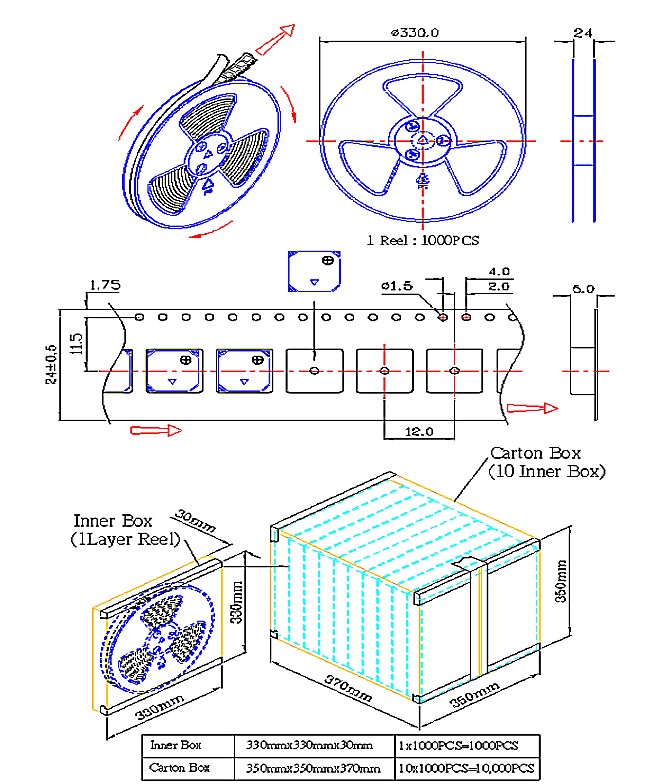

MLT-8530-16R är en 8,5*8,5*3 mm ytmonterad magnetisk passiv summer konstruerad för applikationer där den akustiska effekten inte kan äventyras av ytmonterade monteringsbegränsningar. Med uppmätta ljudtrycksnivåer på 92,5–95,3dB vid 10 cm, närmar sig denna komponent prestandan för mycket större genomgående magnetiska summer samtidigt som den bibehåller full SMT-kompatibilitet – vilket gör den lämplig för industriella larmsystem, allmän säkerhetsinfrastruktur och varningsinstallationer för tunga maskiner.
Tillverkad på MEIDI:s Jiangsu-anläggning, har MLT-8530-16R en 16±3Ω spoleimpedans och 2700±200Hz resonansfrekvens med skärpt frekvenstolerans för konsekvent tonal karaktär över produktionsbatcher. 3,6V märkspänningen (2,5–4,5V intervall) stöder litiumjonbatterisystem och 5V logiska skenor, medan det svarta LCP-huset tål återflödeslödning vid 255°C och fungerar från -30°C till +70°C. Varje enhet genomgår 100 % elektrisk och akustisk verifiering, med provsatsdata som bekräftar SPL-värden som konsekvent överskrider 92dB – vilket ger en betydande marginal över minimispecifikationen på 85dB.
Den 8,5*8,5*3 mm ytmonterade magnetiska passiva summern representerar den största SMD elektromagnetiska summern i MEIDI:s MLT-serie, som använder ett 8,5 mm kvadratiskt membran för att maximera akustisk strålningseffektivitet. Jämfört med 7,5 mm MLT-7525-16R ökar denna 8,5 mm-variant membranarean med cirka 28 %, vilket övergår till de högre ljudtrycksnivåerna som verifierats genom produktionstestning – en meningsfull fördel för applikationer där hörbarhetsmarginalerna är kritiska.
Den passiva givararkitekturen kräver en extern AC-drivsignal – vanligtvis en 2700Hz fyrkantvåg från en mikrokontroller PWM-utgång eller dedikerad oscillator. Detta designval ger firmwareingenjörer fullständig kontroll över varningsmönster, frekvensmodulering och arbetscykelbaserad volymskalning. Spoleimpedansen på 16Ω är optimerad för 3,6V nominell drift, balanserar strömdraget (≤100mA) med tillräckligt magnetiskt flöde för stark membranexcitation.
Den skärpta 2700±200Hz frekvenstoleransen – en 33 % minskning av variansen jämfört med standard ±300Hz specifikationer – säkerställer konsekvent tonal karaktär över hela produktionsbatcher. Detta är särskilt viktigt i installationer med flera enheter där frekvensslag eller perceptuell oöverensstämmelse mellan enheter skulle vara oacceptabelt, såsom synkroniserade larmnätverk eller nödutrymningssystem med flera ekolod.
Kavitetshöjden på 3,0 mm ger ökad intern volym för resonansoptimering vid 2,7 kHz. Det utökade driftstemperaturintervallet (-30°C till +70°C) och lagringsintervallet (-40°C till +85°C) stödjer användning i termiskt krävande miljöer, från kylda logistikanläggningar till solexponerade utrustningsskåp för utomhusbruk.
Största SMD-membranet i MLT-serien – 8,5 mm kvadratiskt hölje rymmer maximalt vibrerande membranområde, vilket ger det högsta möjliga SMD-ljudtrycket
Skärp ±200Hz frekvenstolerans – 33 % minskning av batch-till-batch-variation säkerställer konsekvent tonal karaktär för installationer med flera enheter
Uppmätt 92,5–95,3dB output – empirisk prestanda överstiger 85dB-specifikationen med 7,5–10,3dB, vilket ger betydande akustisk höjdhöjd
3,0 mm utökad kavitetshöjd – ökad intern volym förbättrar 2,7 kHz resonanseffektivitet utan att expandera fotavtryck
16±3Ω impedans – optimerad för 3,6V Li‑ion-system och 5V logiska skenor med måttligt strömbehov
Utökat termiskt hölje – -30°C till +70°C driftsområde överträffar konsumentklassgränserna för industriell tillförlitlighet
| Parameter | Värde |
| Produkttyp | Elektromagnetisk SMD passiv summer |
| Märkspänning | 3,6 V (o‑p) |
| Driftspänning | 2,5 – 4,5 V (o‑p) |
| Ljudutgång vid 10 cm | ≥ 85 dB |
| Driftström | ≤ 100 mA |
| Resonansfrekvens | 2700 ± 200 Hz |
| Spolemotstånd | 16 ± 3 Ω |
| Driftstemperatur | -30 °C ~ +70 °C |
| Förvaringstemperatur | -40 °C ~ +85 °C |
| Mått (L × B × H) | 8,5 × 8,5 × 3,0 mm |
| Vikt | 0,5 g |
| Material för hölje | Svart LCP |
| Lödmetod (rekommenderas) | Återflöde: 255 ± 5 °C, 3 s; Förvärm 180 °C, 40–70 s |

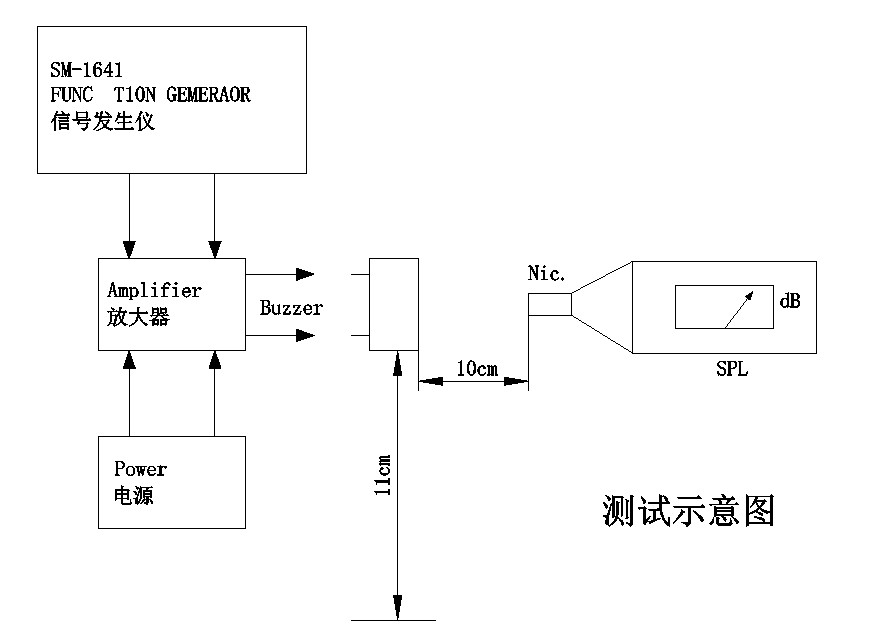

Produktionssatsverifiering (n=10) under standardiserade testförhållanden – 3,6V fyrkantsvåg, 2700Hz, 50 % arbetscykel, 10 cm fritt fältmätning – bekräftar följande prestandafördelning:
| Parameter | Minimum | Maximal | Betyda |
| Ljudtrycksnivå | 92,5 dB | 95,3 dB | 93,8 dB |
| Driftström | 70,9 mA | 73,0 mA | 71,9 mA |
| Resonansfrekvens | 2700 Hz | 2700 Hz | 2700 Hz |
| Spolemotstånd | 15,7 Ω | 16,4 Ω | 16,1 Ω |
Den akustiska uteffekten över minimispecifikationen på 85 dB – 7,5 dB till 10,3 dB – representerar en ökning av akustisk effekt på 2,4× till 3,4×. Detta takhöjd rymmer spänningsnedgång, höljesdämpning, dammansamling på galler och komponentåldring under hela produktens livscykel. Alla tio prover testades vid exakt 2700Hz, vilket indikerar produktionsprocesskontroll väl inom ±200Hz-toleransen och närmar sig mittfrekvensnoggrannhet.
Kommersiella inomhuslarmsystem – hörbar avisering i kontorsbyggnader, butiksutrymmen och kontrollerade inomhusmiljöer där lägsta SPL-trösklar krävs; inte lämplig för brandsäkerhetsapplikationer som kräver UL/EN 54-certifiering utan ytterligare validering på systemnivå
Tunga industrimaskiner – varningar för kollisioner, kranrörelser och pressdrift i miljöer som överstiger 85dB omgivningsljud där standardsummer inte hörs
Allmän säkerhet och säkerhetsinfrastruktur – system för intrång i omkretsen, kravallkontroll och massmeddelandesystem som kräver omedelbar auditiv uppmärksamhet
Indikatorer för marina kontrollpaneler – hörbara varningar i slutna brokonsoler, navigationsutrustning och inre kontrollpaneler med IP-klassat miljöskydd; inte för direkt väderexponering
Industriell utrustning med begränsat utrymme – fordonsnärhetsvarningar och processvarningar i slutna lager- och fabriksmiljöer
Bearbetningsutrustning för inomhusbruk – driftvarningar i spannmålshantering, sortering och förpackningsmaskiner inom slutna anläggningar
MLT-8530-16R tillgodoser ett specifikt marknadskrav: att uppnå genomgående jämförbar akustisk uteffekt samtidigt som den ytmonterade monteringseffektiviteten bibehålls. Med 8,5×8,5 mm är denna komponent bland de största elektromagnetiska SMD-summerarna som finns kommersiellt tillgängliga, men den är fortfarande betydligt mindre än 12 mm eller 16 mm genomgående hålalternativ med liknande SPL-kapacitet. För tillverkare som är engagerade i SMT-processer – oavsett om det gäller kostnadsreduktion, automatiseringseffektivitet eller optimering av kortutrymmet på komplexa flerskiktskretskort – eliminerar denna komponent behovet av att kompromissa med hörbarheten.
Den skärpta frekvenstoleransen tar upp ett subtilt men betydande övervägande i professionella larmsystem. När flera summer fungerar samtidigt skapar frekvensskillnader hörbara slagmönster som kan uppfattas som besvärande eller tvetydiga. MLT-8530-16R:s minskade varians minimerar denna effekt och ger en mer sammanhängande, auktoritativ tonkaraktär – en viktig egenskap för system för nödmeddelanden där tydlig, entydig varningsuppfattning är avgörande.
Massan på 0,5 g – identisk med den mindre MLT-7525-16R trots det större fotavtrycket – indikerar effektivt materialutnyttjande och föreslår jämförbar vibrationsbeständighet och mekanisk hållbarhet. De utökade temperaturklassificeringarna stöder användning i termiskt utmanande miljöer där komponenter av konsumentkvalitet skulle misslyckas i förtid.
MEIDI tillverkar MLT-8530-16R på dedikerade SMD-monteringslinjer med automatisk lindning, lödning och akustisk avstämning. Vår Jiangsu-anläggning arbetar enligt ISO 9001:2015 kvalitetsstyrning, med statistisk processkontroll tillämpad i varje produktionssteg.
Varje produktionsparti genomgår en omfattande kvalificering:
Akustisk verifiering – 100 % SPL-mätning vid märkspänning; provsatsen bekräftar 92,5–95,3dB, vilket överskrider minimum 85dB
Frekvensstabilitet – statistisk sampling vid 2700±200Hz; produktionsprover mäter konsekvent 2700Hz, vilket indikerar centrumfrekvensnoggrannhet
Spoleristansskärmning – 16±3Ω verifiering; uppmätta värden typiskt 15,7–16,4Ω
Lagring vid hög temperatur – 48 timmar vid +80±2℃; fullständig parameteråterställning efter 2 timmars omgivningsstabilisering
Lagring vid låg temperatur – 48 timmar vid -30±2℃; verifierad aktivering vid minimum 2,5V
Termisk chock cykling – 5 övergångar mellan -30℃ och +80℃ med 30-minuters uppehåll vid varje ytterlighet
Mekanisk spänningsvalidering – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar kumulativ) och 75 cm fritt fall på 10 mm lövträ (3 stötar)
Fuktmotstånd – 48 timmar vid 50±5 ℃ / 90–95 % RH med 2-timmars återhämtning och elektrisk karakterisering
Lödvärmebeständighet – 250±5 ℃ i 10±0,5 sekunder med 2,0 mm mellankropp och lödavstånd
RoHS- och REACH-överensstämmelsedokumentation finns tillgänglig på begäran. Partiidentifikationskoder möjliggör full spårbarhet till produktionsdatum, testregister och råvarupartier.
F1: Hur jämförs MLT-8530-16R med 7,5 mm MLT-7525-16R i samma serie?
Båda komponenterna delar identiska elektriska parametrar (16Ω, 2,5–4,5V, 2700Hz) och samma höjd på 3,0 mm. MLT-8530-16R upptar ett större 8,5 mm kvadratfotavtryck jämfört med 7,5 mm för MLT-7525-16R, med motsvarande högre akustisk effekt – uppmätt 92,5–95,3 dB jämfört med 86–88 dB. Urvalsbeslutet är en direkt avvägning mellan PCB-områdets tillgänglighet och erforderlig SPL. För applikationer där det större fotavtrycket är acceptabelt ger MLT-8530-16R betydligt större akustiskt utrymme. Båda komponenterna delar LCP-återflödeskompatibilitet och samma utökade temperaturklassificering.
F2: Vilken är den rekommenderade drivkretsen för MLT-8530-16R?

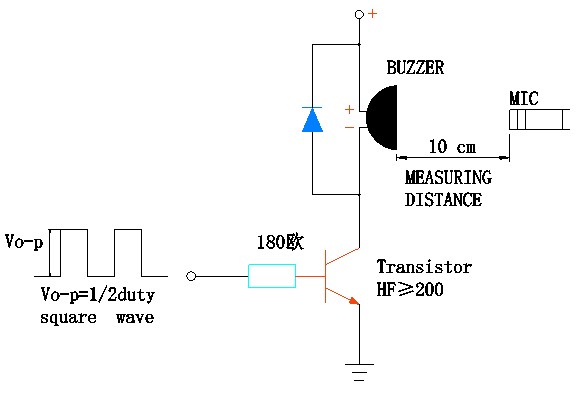

En 2700Hz fyrkantvåg med 50% arbetscykel och 3,6V amplitud ger maximal akustisk uteffekt. 16Ω-impedansen tillåter direktdrift från många MCU GPIO-stift, förutsatt att de kan generera ≥100mA toppström. För applikationer där GPIO-strömmen är begränsad, ger en liten NPN-transistor (t.ex. 2N3904 eller BC547) med ett 1kΩ basmotstånd och en tillbakagångsdiod (1N4148) över spolen en robust, lågkostnadsdrivrutin. Flyback-dioden skyddar transistorn från induktiva spänningsspikar som genereras under omkoppling.
F3: Kan MLT-8530-16R användas i miljöer utomhus eller i fuktkänsliga miljöer?
Själva komponenten är klassad för 90–95 % RH icke-kondenserande drift enligt fuktmotståndstestet (48 timmar vid 50°C / 95 % RH). Den är dock inte hermetiskt tillsluten och bör inte utsättas för direkt fukt eller nedsänkning. För utomhusapplikationer bör summern monteras inuti en IP-klassad kapsling med lämplig akustisk port (t.ex. ett membran eller labyrint) som tillåter ljudöverföring samtidigt som vatten inte tränger in. MEIDI erbjuder konform beläggning som ett anpassat alternativ för volymbeställningar – kontakta vårt ingenjörsteam för att diskutera krav på intrångsskydd.
F4: Vad är betydelsen av ±200Hz frekvenstolerans jämfört med ±300Hz?
Den skärpta toleransen representerar en 33 % minskning av frekvensvariationen mellan produktionssatser. I applikationer med en enhet är skillnaden perceptuellt subtil. I installationer med flera enheter – t.ex. larmpaneler med flera ljudsignaler, säkerhetssystem med distribuerade signalgivare eller akustiska konstruktioner med fasad array – minimerar reducerad frekvensvariation hörbara slagmönster som uppstår när liknande toner samverkar. Resultatet är en mer sammanhängande, professionell akustisk karaktär som projicerar konsekvens och tillförlitlighet.
F5: Finns anpassade frekvens- eller impedansvarianter tillgängliga för OEM-beställningar?
Ja. MEIDI stöder OEM-anpassning för volymbeställningar, inklusive alternativa resonansfrekvenser (inom 2,0–4,0 kHz), anpassade spolimpedansvärden och specialiserade husmaterial eller färger. Minsta orderkvantiteter och ledtider varierar beroende på anpassningsomfång. Kontakta vårt OEM-supportteam med dina specifikationer för en genomförbarhetsbedömning och offert.
F6: Vad är den förväntade livslängden vid kontinuerlig excitation?
Standardkvalifikationen inkluderar 96 timmars kontinuerlig drift vid 25°C med en 50 % duty-cycle fyrkantvåg vid märkspänning. För obestämda applikationer med kontinuerliga toner rekommenderar MEIDI att du begränsar driftcykeln till 50 % eller implementerar intermittenta varningsmönster (t.ex. 1 sekund på, 3 sekunder av) för att minska spoluppvärmningen och förlänga livslängden. Testdata för förlängd livslängd för specifika driftsförhållanden är tillgängliga på begäran – kontakta vårt applikationsingenjörsteam med din målarbetscykel och omgivande temperaturprofil.
För fullständig teknisk dokumentation, rekommendationer för PCB-fotavtryck, referensdrivrutinskretsar eller volympriser, kontakta MEIDI Engineering Support. Tekniska prover finns tillgängliga för kvalificerade utvecklingsprojekt.
Vårt applikationsingenjörsteam svarar vanligtvis inom en arbetsdag med vägledning för återflödesprofiler, anteckningar om integration av akustiska höljen och inbyggd support som är skräddarsydd för dina specifika produktkrav.
