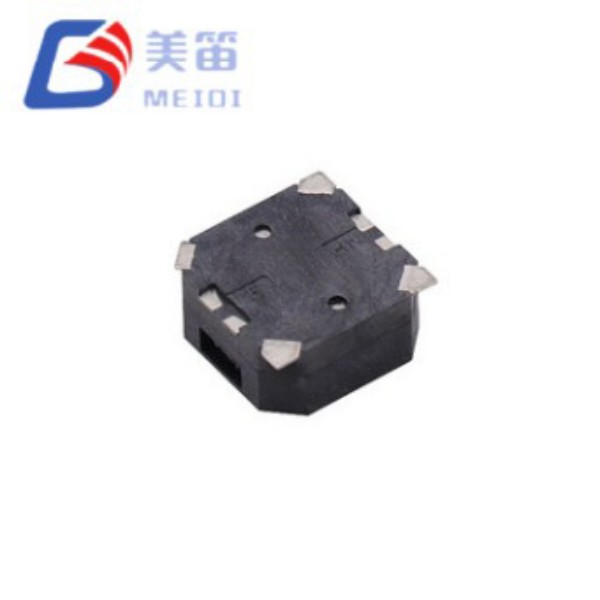

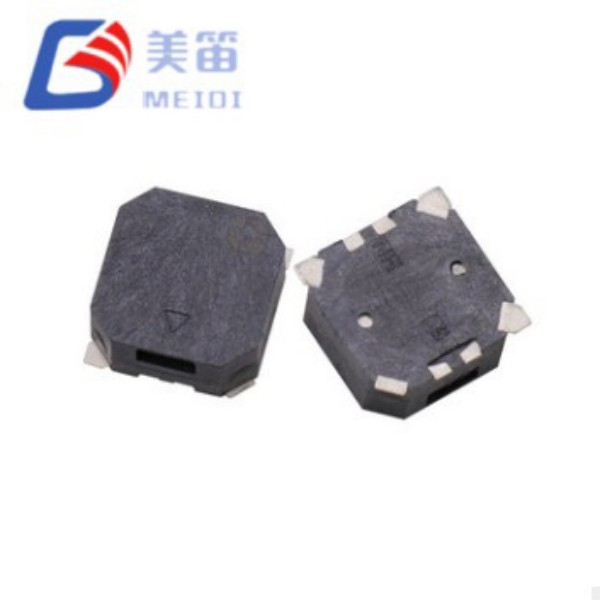

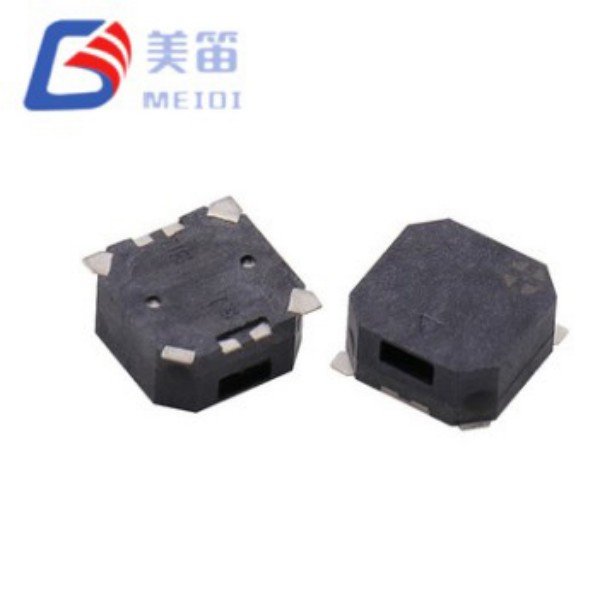

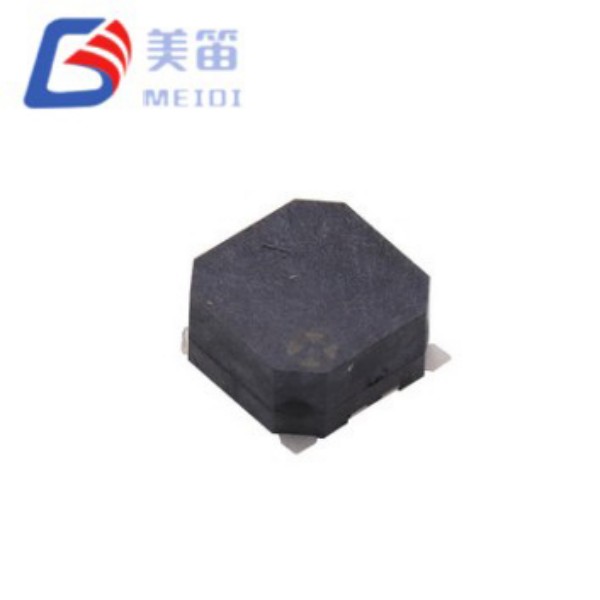

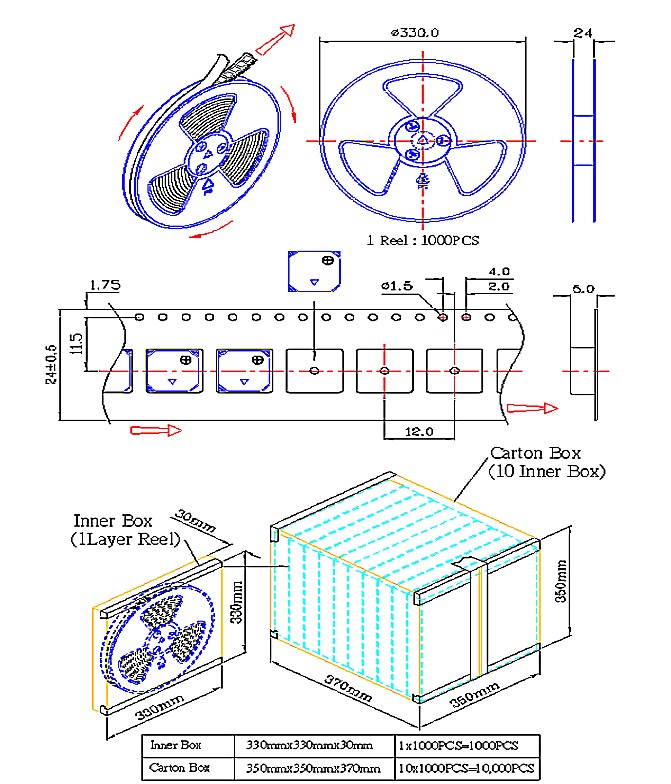

8,5*8,5*4mm SMD magnetisk passiv summer

MLT-8540-serien består av två elektromagnetiska passiva summer som delar ett identiskt 8,5×8,5×4,0 mm SMD-fotavtryck, differentierade av spolimpedans och spänningsklass: 16Ω-varianten (MLT-8540-16R) för 2,5–4,5V-system, och varianten av 2,5–4,5V-systemen. (MLT-8540-32R) för 4,5–6,5V bussar. Denna enhetliga mekaniska plattform gör det möjligt för ingenjörer att utvärdera båda frekvensomriktararkitekturerna utan ändringar av PCB-layout, vilket förenklar prototyper och plattformsskalning över produktfamiljer med olika matningsspänningar.

Båda varianterna är tillverkade i MEIDI:s ISO-9001-certifierade Jiangsu-anläggning och har en 4,0 mm inre hålighetshöjd – den högsta i 8,5 mm footprint-klassen – som optimerar Helmholtz-resonans vid 2700 Hz för förbättrad lågfrekvent penetration. Provsatsverifiering bekräftar SPL-värden som sträcker sig från 91,2dB till 99,3dB, vilket avsevärt överstiger minimum 85dB. Det svarta LCP-huset stöder blyfritt återflöde vid 255°C och fungerar från -30°C till +70°C, med lagringskapacitet från -40°C till +85°C.

Dubbelimpedansarkitektur – praktiska fördelar

Den 8,5*8,5*4 mm SMD magnetiska passiva summern introducerar en inköpseffektiv strategi som sällan är tillgänglig i SMD-summersportföljer. Istället för att tvinga ingenjörer att välja en enskild impedans och acceptera vilket spänningsområde det än innebär, tillhandahåller denna serie två validerade elektriska konfigurationer från en mekanisk grund. Detta tillvägagångssätt ger tre praktiska fördelar:

Prototypflexibilitet – under tidig utveckling kan team utvärdera både 16Ω- och 32Ω-varianter på identiska PCB-layouter utan att revidera padgeometri, skyddszoner eller höljesakustiska modeller. 4,0 mm höjd och 8,5 mm fotavtryck förblir konstanta; endast drivkretsen och stycklistan ändras.

Plattformsskalbarhet – en produktfamilj som spänner över 3,3V USB-drivna bärbara enheter och 5V fordonsinstallerade moduler kan dela på en mekanisk modell med en enda summer, vilket förenklar hanteringen av försörjningskedjan, minskar SKU-spridningen och konsoliderar insatserna för tillförlitlighetskvalificering.

Spänningsoptimerad effektivitet – 16Ω-varianten drar ≤100mA vid 3,6V, lämplig för batteribegränsade konstruktioner; 32Ω-varianten drar ≤80mA vid 5V, vilket minskar I²R-förlusterna i långa kabeldragningar och minimerar termisk påfrestning på drivtransistorer i slutna kapslingar. Båda uppnår jämförbar akustisk uteffekt genom identisk membran- och kavitetsgeometri – impedansskillnaden är en optimering på systemnivå, inte en akustisk kompromiss.

Nyckelattribut

Dubbelimpedans enhetlig plattform – 16Ω och 32Ω alternativ från identiska 8,5×8,5×4,0 mm hölje, vilket eliminerar mekanisk omdesign vid utvärdering av drivspänningsarkitekturer

Maximal SMT-kavitetshöjd – 4,0 mm intern volym optimerar Helmholtz-resonanseffektiviteten vid 2,7 kHz, vilket ger högre SPL än 3,0 mm-alternativ med lika fotavtryck

Uppmätt uteffekt 91,2–99,3dB – empirisk prestanda överstiger markant ≥85dB-specifikationen, vilket ger betydande akustiskt utrymme för bullriga miljöer

Spänningsoptimerad impedansparning – 16Ω för 3,6V Li‑ion/logiksystem med ≤100mA drag; 32Ω för 5V industri-/bilbussar med ≤80mA drag

Utökat driftsområde -30°C till +70°C – överträffar standardgränser för konsumentklass, stöder kallstart och solexponerade utomhusinstallationer

Svart LCP-hölje med återflödeskompatibilitet – tål 255±5°C blyfria återflödestoppar och bibehåller dimensionsstabilitet över hela värmehöljet

Applikationsscenarier

Den utökade kavitetshöjden och lågfrekventa resonansen gör MLT-8540-serien särskilt effektiv i miljöer där omgivande brus maskerar högre frekvensvarningar. Typiska installationer inkluderar:

Industriella automationspaneler – felmeddelanden och processsluttoner på fabriksgolv med kontinuerligt maskinljud

Kommersiell byggnadssäkerhet – intrångsvarningar och åtkomstkontrollåterkoppling i lobbyr, korridorer och parkeringsstrukturer

Varningssystem för fordonsinredning – bältespåminnare, dörrstatusljud och förarvarningar i 12V/24V elektriska arkitekturer

Utomhustelekommunikationsutrustning – statustoner och felindikatorer i väderutsatta skåp och stolpmonterade kapslingar

Marin navigationskonsoler – hörbara varningar i broutrustning och invändiga paneler med begränsad ventilation och hög luftfuktighet

Övervakning av kyllager – temperaturtröskelvarningar i kylkedjelogistik och lagermiljöer

Tillverknings- och tillförlitlighetsvalidering

MEIDI tillverkar båda MLT-8540-varianterna på dedikerade SMD-monteringslinjer med automatiserad spollindning, lödning och akustisk kalibrering. Vår anläggning i Jiangsu upprätthåller ISO 9001:2015-certifiering, med statistisk processkontroll som tillämpas i varje produktionssteg.

Varje produktionsparti genomgår enhetlig kvalifikationstestning:

Elektrisk karaktärisering – 100 % verifiering av spolresistans, driftström och resonansfrekvens

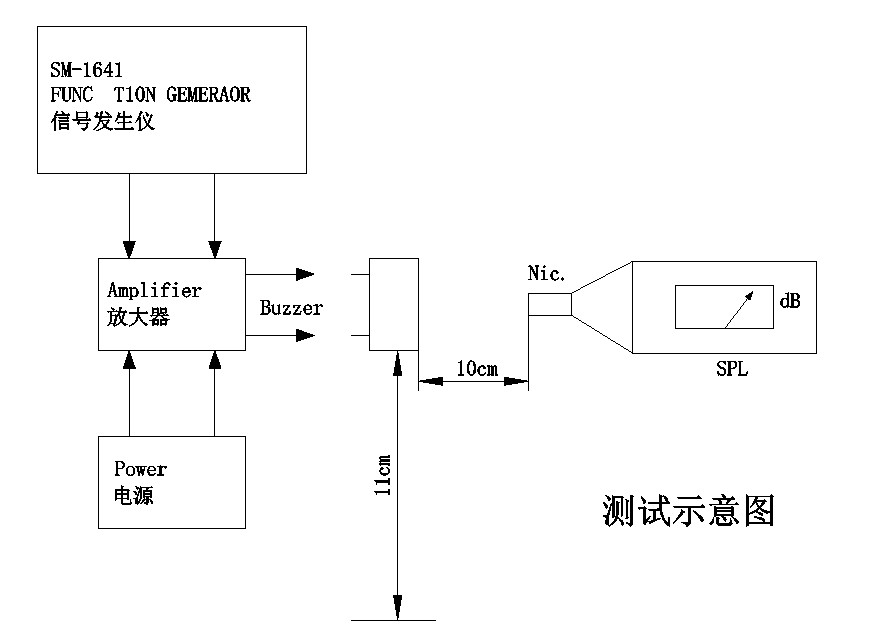

Akustisk validering – statistisk provtagning bekräftar SPL ≥85dB; uppmätta resultat överstiger konsekvent 91dB

Miljöuthållighet – 48 timmars högtemperaturförvaring vid +80°C, 48 timmars lågtemperaturförvaring vid -30°C och 5-takts termisk chock (-30°C ↔ +80°C)

Mekanisk spänning – sinusformad vibration (10–55 Hz, 1,0 mm amplitud, XYZ-axlar, 0,5 timmar totalt) och 75 cm fritt fall på 10 mm lövträ (3 stötar)

Fuktmotstånd – 48 timmar vid 50°C / 95 % RH med 2 timmars återhämtning och elektrisk karakterisering

Lödvärmebeständighet – 250°C i 10 sekunder med 2,0 mm kropp-till-lödavstånd, plus överensstämmelse med återflödesprofil

RoHS- och REACH-överensstämmelsedokumentation finns tillgänglig. Partiidentifikationskoder ger full spårbarhet till produktionsdatum, testresultat och råvarucertifikat.

Frågor och svar på integration

F1: Hur väljer jag mellan 16Ω och 32Ω-varianterna för mitt system?

Valet beror på din tillgängliga matningsspänning och nuvarande budget. 16Ω-varianten (2,5–4,5V) är optimerad för 3,3V logik, encelliga Li-ion (3,0–4,2V) och USB-drivna design där direkt MCU GPIO-enhet kan vara möjlig med tillräcklig stiftströmkapacitet. 32Ω-varianten (4,5–6,5V) riktar sig till 5V biltillbehör, industriella PLC-utgångar och PoE-drivna system där högre spänning minskar strömbehov och kabelförluster. Båda varianterna delar identiska mekaniska dimensioner och akustisk prestanda; beslutet är rent elektriskt.

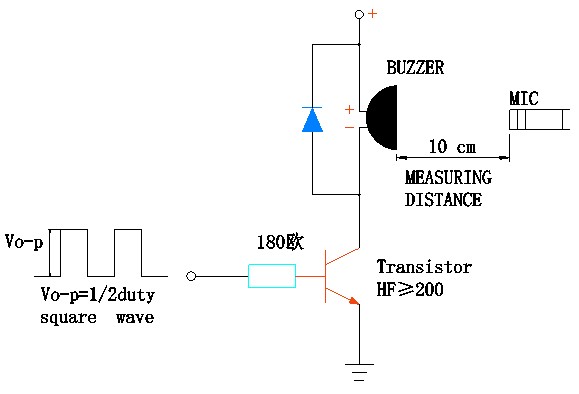

F2: Kan båda varianterna drivas av samma PWM-signal från en mikrokontroller?

Ja, båda accepterar en 2700Hz fyrkantvåg vid sina respektive märkspänningar. Drivkretsen måste dock leverera rätt spänning och ström. 16Ω-varianten vid 3,6V kräver en källa som kan ≤100mA; 32Ω-varianten vid 5,0V kräver ≤80mA. Från en 3,3 V MCU kräver 32 Ω-varianten en nivåskiftande transistor eller MOSFET för att nå sina nominella 5 V. Från en 5 V MCU kan båda drivas med lämpliga basmotstånd och återgångsdioder för att skydda GPIO.

F3: Vilken är fördelen med 4,0 mm kavitetshöjd jämfört med 3,0 mm alternativ?

Den ökade interna volymen förbättrar Helmholtz-resonansen vid 2700Hz, förbättrar den akustiska effektiviteten och bidrar till de höga SPL-mätningarna (91–99dB). Den högre profilen ger också extra utrymme för membranavstånd, vilket möjliggör högre ljudtrycksgenerering innan mekanisk klippning. Även om höjden på 4,0 mm kräver mer avstånd från z-axeln, gör de akustiska fördelarna den att föredra för applikationer där uteffekten är kritisk och vertikalt utrymme är tillgängligt.

F4: Är 2700Hz-frekvensen lämplig för miljöer med högfrekvent omgivningsljud?

2700Hz ligger under det dominerande spektrumet för många motorer, kompressorer och switchande strömförsörjningar (vanligtvis 3–8kHz). Denna lägre frekvens förbättrar ofta signal-brusförhållandet i industriella miljöer genom att undvika bandet där maskinbruset koncentreras. För miljöer som domineras av lågfrekvent mullrande (t.ex. dieselmotorer) kan högre frekvenser vara att föredra – MEIDI erbjuder alternativa resonansfrekvenser för OEM-anpassning.

F5: Kan MLT-8540-serien användas utomhus eller i applikationer med hög luftfuktighet?

Komponenterna är klassade för 90–95 % RH icke-kondenserande drift enligt fuktmotståndstestet (48 timmar vid 50 °C / 95 % RH). De är inte hermetiskt förseglade och bör inte utsättas för direkt fukt eller nedsänkning. För utomhusbruk måste summern monteras inuti en IP-klassad kapsling med akustisk port som tillåter ljudöverföring samtidigt som vatten inte tränger in. MEIDI erbjuder konform beläggning som ett anpassat alternativ för volymbeställningar – kontakta vårt ingenjörsteam för att diskutera krav på intrångsskydd.

F6: Vad är den förväntade livslängden vid kontinuerlig drift?

Standardkvalifikationen inkluderar 96 timmars kontinuerlig drift vid 25°C med en 50 % duty-cycle fyrkantvåg. För obestämda applikationer med kontinuerliga toner rekommenderar MEIDI att du begränsar driftcykeln till 50 % eller implementerar intermittenta varningsmönster (t.ex. 1 sekund på, 3 sekunder av) för att minska spoluppvärmningen och förlänga livslängden. Testdata för förlängd livslängd för specifika driftsförhållanden är tillgängliga på begäran.
